1.本实用新型涉及进线柜技术领域，特别是涉及一种低压进线柜。


背景技术：

2.低压配电柜的额定电流是交流50hz，额定电压380v的配电系统作为动力，照明及配电的电能转换及控制之用。该产品具有分断能力强，动热稳定性好，电气方案引灵活，组合方便，系列性、实用性强，结构新颖等特点。
3.现有的低压进线柜长时间使用后，内部会产生较多的热量，因其内部通风效果差，造成散热性较差，降低了内部电器元件的使用寿命，且现有的低压进线柜的内部经常从通风口进入较多的灰尘，造成内部元件的污染，影响使用，为此我们提出一种低压进线柜。


技术实现要素：

4.针对上述问题，本实用新型提出一种低压进线柜，以解决上述背景技术中提出现有的低压进线柜长时间使用后，内部会产生较多的热量，因其内部通风效果差，造成散热性较差，降低了内部电器元件的使用寿命的问题。
5.本实用新型的技术方案是：
6.一种低压进线柜，包括柜体，所述柜体的内腔两侧固定开设有预留孔，所述预留孔的内部固定安装有吸热板，所述吸热板的一侧固定连接有连接框，所述连接框的一侧固定连接有固定板，所述固定板的一侧固定安装有抽风机，所述抽风机的一侧固定安装有防尘网，所述柜体的底部一侧固定开设有第二散热口，所述柜体的内腔底部表面固定开设有进风口，所述进风口和第二散热口相通，所述进风口的内部固定安装有防尘棉。
7.上述技术方案的工作原理如下：
8.当柜体的内部产生较多的热量时，通过进风口可使外界的空气进入到第二散热口的内部，再从第二散热口的流向柜体的内部，柜体的内部热量会向上升，吸热板的表面开设有多个通风孔，吸热板会对柜体的内部热量进行吸取，通过抽风机可将吸热板表面吸收的热量进行排出，通过吸热板的表面通风孔可将柜体内部的热量进行排放至外界，通过设有的进风口和第二散热口使得柜体的内部形成空气流通，提高了内部的散热效率，提高了内部元件的使用寿命，通过设有的防尘网减少了外界灰尘从抽风机进入到柜体的内部，造成内部的污染。
9.在进一步的技术方案中，所述柜体的顶部设有防护盖，所述防护盖的底部和柜体的顶部固定连接，所述防护盖的顶部表面设有防晒层。
10.通过设有的防护盖提高了对柜体的顶部保护，减少被外界物体破坏的风险，通过设有的防晒层减少了阳光照射产生的热量传递，从而减少了柜体内部的热量。
11.在进一步的技术方案中，所述柜体的一侧转动连接有柜门，所述柜门的表面固定开设有第一散热口，所述第一散热口的内部固定安装有防尘板。
12.通过设有的第一散热口提高了柜体的整体散热效率，通过设有的防尘板使得第一
散热口的表面避免粉尘油污等异物侵入，并起到导流空气和散热的功能。
13.在进一步的技术方案中，所述柜门的一侧表面设有观察口，所述观察口采用透明钢化玻璃制作而成。
14.通过设有的观察口方便对柜体的内部进行观察，方便使用。
15.在进一步的技术方案中，所述柜门的一侧表面固定安装有密封垫，所述柜体的一侧表面固定开设有卡槽。
16.通过设有的密封垫和卡槽，当柜门关上时，密封垫会塞进卡槽的内部，从而提高了柜体的整体密封性和防水性。
17.本实用新型的有益效果是：
18.1、采用本实用新型的低压进线柜，通过吸热板的表面开设有多个通风孔，吸热板会对柜体的内部热量进行吸取，通过抽风机可将吸热板表面吸收的热量进行排出，通过吸热板的表面通风孔可将柜体内部的热量进行排放至外界，通过设有的进风口和第二散热口使得柜体的内部形成空气流通，提高了内部的散热效率，提高了内部元件的使用寿命。
19.2、采用本实用新型的低压进线柜，通过设有的防护盖提高了对柜体的顶部保护，减少被外界物体破坏的风险，通过设有的防晒层减少了阳光照射产生的热量传递，从而减少了柜体内部的热量，通过设有的第一散热口提高了柜体的整体散热效率，通过设有的防尘板使得第一散热口的表面避免粉尘油污等异物侵入，并起到导流空气和散热的功能。
附图说明

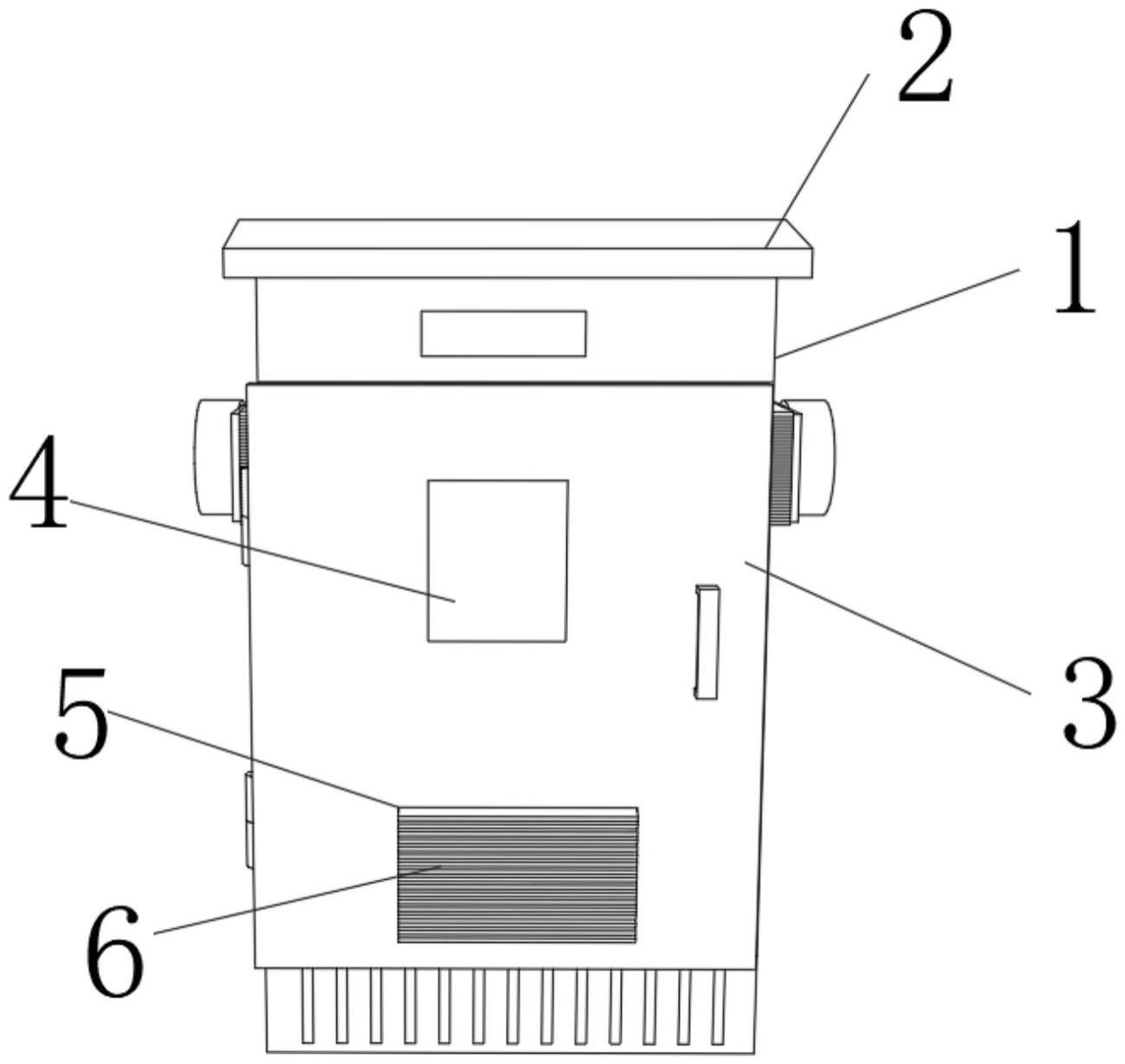

20.图1是本实用新型的整体结构示意图；
21.图2是本实用新型的内部结构示意图；
22.图3是本实用新型的侧面结构示意图；
23.图4是本实用新型的连接框结构示意图。
24.附图标记说明：1、柜体；2、防护盖；3、柜门；4、观察口；5、第一散热口；6、防尘板；7、密封垫；8、卡槽；9、进风口；10、第二散热口；11、抽风机；12、防尘网；13、固定板；14、连接框；15、吸热板。
具体实施方式
25.下面结合附图对本实用新型的实施例作进一步说明。
26.实施例1
27.如图1-4所示，本实用新型提供一种低压进线柜，包括柜体1，柜体1的内腔两侧固定开设有预留孔，预留孔的内部固定安装有吸热板15，吸热板15的一侧固定连接有连接框14，连接框14的一侧固定连接有固定板13，固定板13的一侧固定安装有抽风机11，抽风机11的一侧固定安装有防尘网12，柜体1的底部一侧固定开设有第二散热口10，柜体1的内腔底部表面固定开设有进风口9，进风口9和第二散热口10相通，进风口9的内部固定安装有防尘棉。
28.具体的，柜体1的顶部设有防护盖2，防护盖2的底部和柜体1的顶部固定连接，防护盖2的顶部表面设有防晒层，柜体1的一侧转动连接有柜门3，柜门3的表面固定开设有第一散热口5，第一散热口5的内部固定安装有防尘板6，柜门3的一侧表面设有观察口4，观察口4
采用透明钢化玻璃制作而成，柜门3的一侧表面固定安装有密封垫7，柜体1的一侧表面固定开设有卡槽8。
29.上述实施例的工作原理、有益效果。
30.通过当柜体1的内部产生较多的热量时，通过进风口9可使外界的空气进入到第二散热口10的内部，再从第二散热口10的流向柜体1的内部，柜体1的内部热量会向上升，吸热板15的表面开设有多个通风孔，吸热板15会对柜体1的内部热量进行吸取，通过抽风机11可将吸热板15表面吸收的热量进行排出，通过吸热板15的表面通风孔可将柜体1内部的热量进行排放至外界，通过设有的进风口9和第二散热口10使得柜体1的内部形成空气流通，提高了内部的散热效率，提高了内部元件的使用寿命，通过设有的防尘网12减少了外界灰尘从抽风机11进入到柜体1的内部，造成内部的污染，通过设有的防护盖2提高了对柜体1的顶部保护，减少被外界物体破坏的风险，通过设有的防晒层减少了阳光照射产生的热量传递，从而减少了柜体1内部的热量，通过设有的第一散热口5提高了柜体1的整体散热效率，通过设有的防尘板6使得第一散热口5的表面避免粉尘油污等异物侵入，并起到导流空气和散热的功能，通过设有的观察口4方便对柜体1的内部进行观察，方便使用，通过设有的密封垫7和卡槽8，当柜门3关上时，密封垫7会塞进卡槽8的内部，从而提高了柜体1的整体密封性和防水性。
