1.本实用新型涉及气管插管技术领域，尤其涉及一种具有气压检测机构的双气囊气管插管。


背景技术：

2.气管插管是将一特制的气管内导管通过口腔或鼻腔，经声门置入气管或支气管内的方法，为呼吸道通畅、通气供氧、呼吸道吸引等提供最佳条件，是抢救呼吸功能障碍患者的重要措施；
3.现有的气管插管一般是在端部设置有一到两个气囊，在两个气囊时，一个一般是用于测试气囊气压是否合适，另一个则是起到封闭气道的作用，测试气压的气囊一般较小，该结构虽然能够体现封闭气管的气囊内的气压数值，但是不够直接，并且，操作较为繁琐，不能直接直观体现。
4.所以提供一种具有气压检测机构的双气囊气管插管，能够解决上述问题。


技术实现要素：

5.本实用新型所要解决的技术问题在于，现有的气管插管一般是在端部设置有一到两个气囊，在两个气囊时，一个一般是用于测试气囊气压是否合适，另一个则是起到封闭气道的作用，测试气压的气囊一般较小，该结构虽然能够体现封闭气管的气囊内的气压数值，但是不够直接，并且，操作较为繁琐，不能直接直观体现，所以提供一种具有气压检测机构的双气囊气管插管，所述具有气压检测机构的双气囊气管插管包括：
6.插管内管，所述插管内管的一端设置有导向件，另一端套设有连接件，所述插管内管靠近所述导向件的外侧套设有第一气囊，所述第一气囊远离所述导向件的端部设置有第二气囊，所述第一气囊和第二气囊之间通过插管外管相连接，所述第二气囊与所述连接件之间通过所述插管外管相连接，插管外管靠近所述连接件的外壁上开设有两个通孔，分别用于第一进气管连接第一气囊和第二进气管连接第二气囊。
7.进一步地，所述第一进气管包括第一进气构件、第一气阀和第一软胶管路，所述第一软胶管路的一端穿过所述第二气囊与所述第一气囊相连通，另一端与所述第一进气构件相连通，靠近所述第一进气构件的第一软胶管路上设置有第一气阀。
8.进一步地，所述第一进气构件包括薄膜式压力传感器、压力显示装置和进气口主体，所述进气口主体的外壁上固定安装有压力显示装置，所述进气口主体与所述第一气阀相连通，所述进气口主体与所述第一气阀连通处的管路内固定安装有薄膜式压力传感器，所述薄膜式压力传感器与所述压力显示装置之间通过线路电连接。
9.进一步地，所述压力显示装置为lcd显示屏。
10.进一步地，所述第二进气管包括第二进气构件、第二气阀和第二软胶管路，所述第二软胶管路的一端与所述第二气囊相连通，另一端与所述第二进气构件相连通，靠近所述第二进气构件的第二软胶管路上设置有第二气阀。
11.进一步地，所述第二气囊上开设有进气管通孔，所述进气管通孔用于所述第一软胶管路穿过。
12.进一步地，所述第一进气构件和所述第二进气构件结构相同。
13.实施本实用新型，具有如下有益效果：
14.1. 本实用新型在进气口处直接设置有薄膜式压力传感器，能够直接测试封闭气管用的气囊内的气压，防止气囊内气压过大对气道产生影响，另外双气囊的设置能够交替使用气囊封闭气道，防止单一气囊长时间对气道壁压迫对气道产生影响。
附图说明
15.图1是本实用新型的结构图；
16.图2是本实用新型的第一气囊和第二气囊的结构；

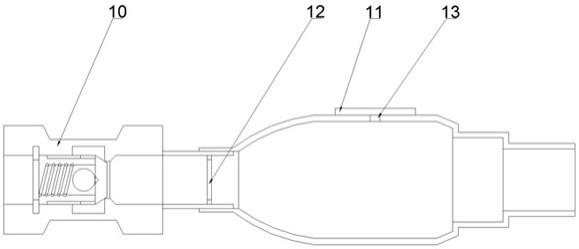

17.图3是本实用新型的进气管端部的结构图；
18.图4是本实用新型薄膜式压力传感器的结构图。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
20.请参阅说明书附图1-4，本实施例中所要解决的技术问题在于，现有的气管插管一般是在端部设置有一到两个气囊，在两个气囊时，一个一般是用于测试气囊气压是否合适，另一个则是起到封闭气道的作用，测试气压的气囊一般较小，该结构虽然能够体现封闭气管的气囊内的气压数值，但是不够直接，并且，操作较为繁琐，不能直接直观体现，所以提供一种具有气压检测机构的双气囊气管插管，具有气压检测机构的双气囊气管插管包括：
21.插管内管，插管内管的一端设置有导向件1，另一端套设有连接件7，插管内管靠近导向件1的外侧套设有第一气囊2，第一气囊2远离导向件1的端部设置有第二气囊3，第一气囊2和第二气囊3之间通过插管外管4相连接，第二气囊3与连接件7之间通过插管外管4相连接，插管外管4靠近连接件7的外壁上开设有两个通孔，分别用于第一进气管5连接第一气囊2和第二进气管6连接第二气囊3。
22.第一进气管5包括第一进气构件、第一气阀10和第一软胶管路8，第一软胶管路8的一端穿过第二气囊3与第一气囊2相连通，另一端与第一进气构件相连通，靠近第一进气构件的第一软胶管路8上设置有第一气阀10。
23.第一进气构件包括薄膜式压力传感器12、压力显示装置11和进气口主体，进气口主体的外壁上固定安装有压力显示装置11，进气口主体与第一气阀10相连通，进气口主体与第一气阀10连通处的管路内固定安装有薄膜式压力传感器12，薄膜式压力传感器12与压力显示装置11之间通过线路电连接，进气口主体上开设有线孔13，线孔13处设置有密封塞，线路从密封塞中穿出和压力显示装置11电连接。
24.压力显示装置11为lcd显示屏。
25.第二进气管6包括第二进气构件、第二气阀和第二软胶管路9，第二软胶管路9的一端与第二气囊3相连通，另一端与第二进气构件相连通，靠近第二进气构件的第二软胶管路9上设置有第二气阀。
26.第二气囊3上开设有进气管通孔，进气管通孔用于第一软胶管路8穿过。
27.第一进气构件和第二进气构件结构相同。
28.本实施例的使用原理包括：向第一进气结构中通入气体，打开第一气阀，此时第一薄膜式传感器开始监测第一气囊内的气压，在到达额定压力后关闭第一气阀，保持气囊内的气压，在第一气囊使用一段时间后，向第二进气结构中通入气体进行与上述相同的操作，然后打开第一气阀放出第一气囊内的气体。
29.在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
30.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
