一种柚子果园使用的高枝采果剪
【技术领域】
1.本实用新型涉及采果剪装置领域，尤其涉及一种柚子果园使用的高枝采果剪。


背景技术：

2.柚子树又名“文旦”“栾”“抛”。芸香科。常绿乔木。叶大而厚；叶翼大，呈心脏形。花大，常簇生成总状花序。果实大，圆形、扁圆形或阔倒卵形；成熟时呈淡黄色或橙色。果皮厚，有大油腺，不易剥离。果肉白色或红色。果味甜酸适口，秋末成熟，耐贮藏。种子单胚。用嫁接、压条等繁殖。中国广西、福建、浙江、广东、四川、重庆和湖南等地均有栽培。有“文旦柚”“沙田柚”等品种。果实供生食或加工，果皮可制蜜饯。花、叶、果皮均可提取芳香油。
3.由于柚子树都比较高大，柚子一般长在叫高的位置，一般通过专用的剪切装置进行采摘，如专利申请号：cn202020755246.0公开了一种采摘柚子的剪切装置，柚子采摘时，通过长杆将收集框套接在柚子表面，通过电机联动带动抬升框向上移动抵接闭合夹，带动闭合夹及切割刀靠拢，从而将柚子的柚子枝干剪断，使柚子沿收集框向下经输送套输送到地面，从而方便柚子的采摘，但是此类剪切装置由于长杆的尺寸无法改变，不方便根据柚子的位置调整长杆尺寸，导致无法满足不同高度位置的柚子采摘需求。
4.本实用新型即是针对现有技术的不足而研究提出的。


技术实现要素：

5.本实用新型的目的是克服上述现有技术的缺点，提供了一种柚子果园使用的高枝采果剪。
6.本实用新型可以通过以下技术方案来实现：
7.本实用新型公开了一种柚子果园使用的高枝采果剪，包括支撑杆，所述支撑杆上设置有滑杆，所述滑杆与支撑杆滑动连接，所述支撑杆顶部还设置有与滑杆配合使用的螺纹管，所述滑杆顶部固定有剪刀模块，所述剪刀模块包含固定在滑杆上的下剪刀，所述下剪刀上固定有支撑轴，所述支撑轴上设置有与支撑轴转动连接的上剪刀，所述上剪刀和下剪刀之间还固定有压缩状态的弹簧，所述剪刀模块下方的滑杆上固定有网兜，支撑杆上还固定有固定轴，所述固定轴上设置有拉杆，所述拉杆一端固定有握把，所述拉杆另一端固定有固定管，所述固定管上设置有与固定管螺纹连接的螺栓，所述固定管上还设置有钢丝绳，所述钢丝绳穿过固定管并与固定管滑动连接，所述钢丝绳一端还与上剪刀固定。根据柚子的位置调整滑杆在支撑杆上的位置，将滑杆调整到合适位置后，转动螺纹管，由于螺纹管与支撑杆螺纹连接，螺纹管转动时，螺纹管在支撑杆上移动，螺纹管挤压支撑杆末端的限位块后将滑杆与支撑杆固定，滑杆固定后，将钢丝绳拉紧，转动螺栓，由于螺栓与固定管螺纹连接，螺栓转动时，螺栓底部伸入到固定管内并挤压钢丝绳，钢丝绳被固定在固定管上，将剪刀模块伸到柚子上方的树枝位置，柚子进入到网兜内后，摁压握把，拉杆围绕固定轴转动，固定管随拉杆围绕固定轴转动，固定管拉动钢丝绳移动，钢丝绳拉动上剪刀围绕支撑轴转动，上剪刀和下剪刀相互合拢，将柚子上方的树枝剪断后，柚子掉落到网兜内，将柚子收集，本装
置可以实现采摘柚子，并且可以根据柚子的高度调整滑杆在支撑杆上的位置，从而实现调整剪刀模块的位置，实现满足不同高度位置的柚子采摘需求。
8.优选的，所述钢丝绳穿过滑杆并与滑杆滑动连接，所述滑杆顶部还设置有与滑杆转动连接的导向管，所述钢丝绳穿过导向管并与导向管滑动连接。通过设置导向管可以避免钢丝绳移动时与滑杆摩擦损坏滑杆。
9.优选的，所述螺纹管与支撑杆螺纹连接，所述螺纹管内部孔径由下往上逐渐减小，所述支撑杆顶部还均匀固定有多个限位块。螺纹管转动时，螺纹管在支撑杆上移动，螺纹管挤压限位块，限位块相互合拢后将滑杆固定在支撑杆上。
10.优选的，所述支撑杆底部还固定有把手。
11.优选的，所述固定管下方的支撑杆上还固定有收卷轴，所述收卷轴上设置有与收卷轴转动连接的绞轮，所述绞轮上固定有手柄，所述钢丝绳另一端固定在绞轮上。钢丝绳固定在固定管上后，将固定管另一端的钢丝绳收卷在绞轮上，避免钢丝绳散乱。
12.本实用新型与现有的技术相比有如下优点：
13.本装置可以实现采摘柚子，并且可以根据柚子的高度调整滑杆在支撑杆上的位置，从而实现调整剪刀模块的位置，实现满足不同高度位置的柚子采摘需求。
【附图说明】
14.下面结合附图对本实用新型的具体实施方式作进一步详细说明，其中：

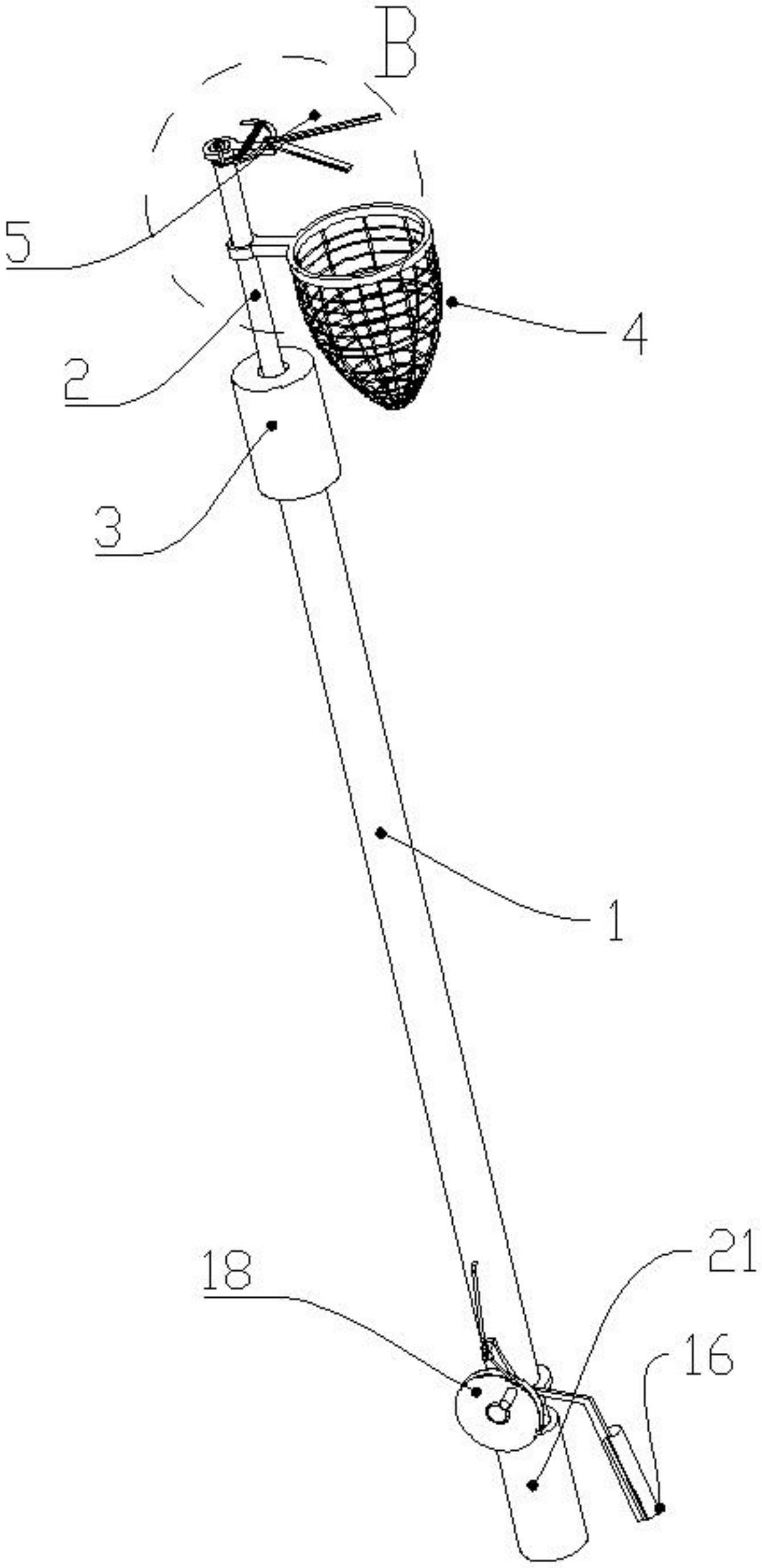

15.图1为本实用新型的结构示意图；
16.图2为本实用新型结构的另一个角度示意图。
17.图3为本实用新型结构的主视图；
18.图4为图3中a-a处剖视图；
19.图5为图1中b处放大图；
20.图6为图2中c处放大图；
21.图7为图4中d处放大图；
22.图中：1、支撑杆；2、滑杆；3、螺纹管；4、网兜；5、剪刀模块；6、下剪刀；7、支撑轴；8、上剪刀；9、弹簧；10、钢丝绳；11、导向管；12、固定轴；13、拉杆；14、固定管；15、螺栓；16、握把；17、收卷轴；18、绞轮；19、手柄；20、限位块；21、把手；
【具体实施方式】
23.下面结合附图对本实用新型的实施方式作详细说明：
24.实施例1：
25.如图1至图7所示，本实施例公开了一种柚子果园使用的高枝采果剪，包括支撑杆 1，支撑杆1上设置有滑杆 2，滑杆2与支撑杆1滑动连接，支撑杆1顶部还设置有与滑杆2配合使用的螺纹管3，滑杆2顶部固定有剪刀模块5，剪刀模块5包含固定在滑杆2上的下剪刀 6，下剪刀6上固定有支撑轴 7，支撑轴7上设置有与支撑轴7转动连接的上剪刀8，上剪刀8和下剪刀6之间还固定有压缩状态的弹簧9，剪刀模块5下方的滑杆2上固定有网兜4，支撑杆1上还固定有固定轴 12，固定轴12上设置有拉杆 13，拉杆13一端固定有握把16，拉杆13上另一端固定有固定管14，固定管14上设置有与固定管14螺纹连接的螺栓15，固定管14上还设置
有钢丝绳10，钢丝绳10穿过固定管14并与固定管14滑动连接，钢丝绳10一端还与上剪刀8固定。根据柚子的位置调整滑杆2在支撑杆1上的位置，将滑杆2调整到合适位置后，转动螺纹管3，由于螺纹管3与支撑杆1螺纹连接，螺纹管3转动时，螺纹管3在支撑杆1上移动，螺纹管3挤压支撑杆1末端的限位块20后将滑杆2与支撑杆1固定，滑杆2固定后，将钢丝绳10拉紧，转动螺栓15，由于螺栓15与固定管14螺纹连接，螺栓15转动时，螺栓15底部伸入到固定管14内并挤压钢丝绳10，钢丝绳10被固定在固定管14上，将剪刀模块5伸到柚子上方的树枝位置，柚子进入到网兜4内后，摁压握把16，拉杆13围绕固定轴12转动，固定管14随拉杆13围绕固定轴12转动，固定管14拉动钢丝绳10移动，钢丝绳10拉动上剪刀8围绕支撑轴7转动，上剪刀8和下剪刀6相互合拢，将柚子上方的树枝剪断后，柚子掉落到网兜4内，将柚子收集，本装置可以实现采摘柚子，并且可以根据柚子的高度调整滑杆2在支撑杆1上的位置，从而实现调整剪刀模块5的位置，实现满足不同高度位置的柚子采摘需求。
26.其中，螺纹管3与支撑杆1螺纹连接，螺纹管3内部孔径由下往上逐渐减小，支撑杆1顶部还均匀固定有多个限位块20。螺纹管3转动时，螺纹管3在支撑杆1上移动，限位块20上端面倾斜设置，螺纹管3挤压限位块20，限位块20相互合拢后将滑杆2固定在支撑杆1上。
27.其中，支撑杆1底部还固定有把手21。
28.实施例2：
29.本实施例公开了一种柚子果园使用的高枝采果剪，在实施例1结构和原理的基础上，本实施例的钢丝绳10穿过滑杆2并与滑杆2滑动连接，滑杆2顶部还设置有与滑杆2转动连接的导向管11，钢丝绳10穿过导向管11并与导向管11滑动连接。通过设置导向管11可以避免钢丝绳10移动时与滑杆2摩擦损坏滑杆2。
30.实施例3：
31.本实施例公开了一种柚子果园使用的高枝采果剪，在实施例1或实施例2结构和原理的基础上，本实施例固定管14下方的支撑杆1上还固定有收卷轴17，收卷轴17上设置有与收卷轴17转动连接的绞轮 18，绞轮18上固定有手柄 19，钢丝绳10另一端固定在绞轮18上。钢丝绳10固定在固定管14上后，将固定管14另一端的钢丝绳10收卷在绞轮18上，避免钢丝绳10散乱。
32.以上仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，可以对这些实施例进行多种变化、修改、替换和变型，这些变化、修改、替换和变型，也应视为本实用新型的保护范围。
