1.本实用新型涉及嫁接刀技术领域，更具体地说，本实用新型涉及一种用于林业树木改良的双刃嫁接刀。


背景技术：

2.林业是指保护生态环境保持生态平衡，培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门，是国民经济的重要组成部分之一，林业在人和生物圈中，通过先进的科学技术和管理手段，从事培育、保护、利用森林资源，充分发挥森林的多种效益，且能持续经营森林资源，促进人口、经济、社会、环境和资源协调发展的基础性产业和社会公益事业，在林业工作人员对数目进行改良培育时，一般会进行嫁接操作，在进行嫁接操作时需要使用到嫁接刀。
3.但是现有的大部分嫁接刀在未使用时一般斗在刀刃处套设保护套避免嫁接刀在未使用时意外划伤工作人员与被外界因素影响导致刀刃受损的现象出现，这样的保护设置虽然较为有效，但是在使用嫁接刀时将保护套取下后保护套只能够放置在外界，这样放置设置导致保护套极易出现丢失的现象。


技术实现要素：

4.为了克服现有技术的上述缺陷，本实用新型的实施例提供一种用于林业树木改良的双刃嫁接刀，通过连接机构的设置，使得用于对双刃刀进行保护的保护壳在取下后可以与连接块进行连接，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种用于林业树木改良的双刃嫁接刀，包括连接块，所述连接块底部开设有第一凹槽，所述连接块顶部开设有第二凹槽，所述第二凹槽内部设置有第一卡块，所述第一卡块顶部设置有双刃刀，所述双刃刀顶部设置有保护壳，所述保护壳顶部设置有第二卡块，所述第二卡块两侧均开设有限位槽，所述连接块两侧均设置有连接机构。
6.在一个优选地实施方式中，所述连接机构包括安装板，所述安装板一侧开设有第三凹槽，所述第三凹槽内部设置有第一弹簧。
7.在一个优选地实施方式中，所述第一弹簧内部设置有活动杆，所述活动杆一端贯穿安装板并延伸至安装板外部。
8.在一个优选地实施方式中，所述活动杆位于安装板外部的一端设置有限位板，所述活动杆上设置有第一限位环。
9.在一个优选地实施方式中，所述活动杆另一端贯穿连接块、第一卡块并延伸至第一卡块内部。
10.在一个优选地实施方式中，所述第三凹槽内部设置有第二限位环，所述第二限位环一侧设置有连接杆。
11.在一个优选地实施方式中，所述连接杆一端贯穿连接块并延伸至第一凹槽内部，
所述连接杆位于第一凹槽内部的一端设置有第三卡块。
12.在一个优选地实施方式中，所述连接杆内部设置有第四凹槽，所述第四凹槽内部设置有固定杆，所述固定杆一端与第三凹槽内壁一侧相连接，所述固定杆上设置有第二弹簧。
13.本实用新型的技术效果和优点：
14.通过设置连接机构，使得用于对双刃刀进行保护的保护壳在取下后可以通过连接机构与连接块进行连接，通过这样的设置，使得保护壳在取下后不仅能够避免出现丢失的现象，而且还能够在连接块底部形成一个施力点供工作人员进行施力，由于施力点的加入使得工作人员能够更加省力的通过该装置对树木进行嫁接操作，且通过连接机构合理的设置，还方便了操作人员对损坏的双刃刀进行更换，因此使得该装置在使用时的实用性得到了明显的提升。
附图说明

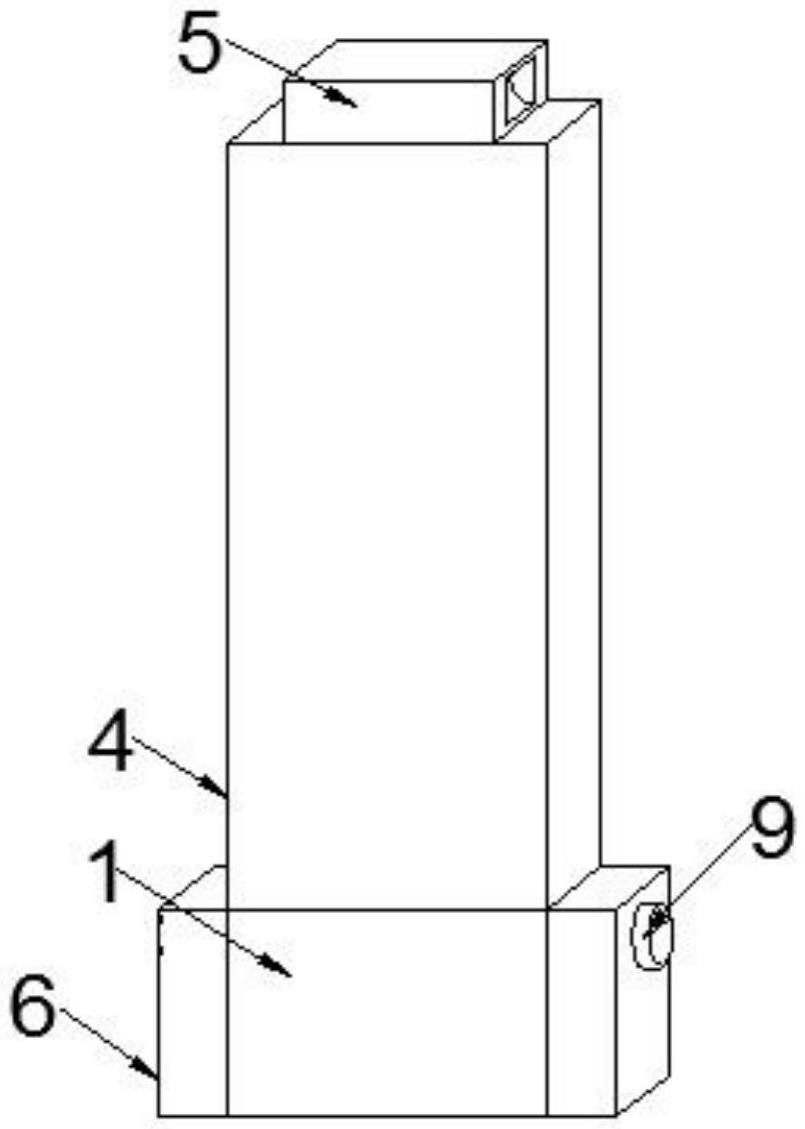

15.图1为本实用新型的整体结构示意图。
16.图2为本实用新型的剖视结构示意图。
17.图3为本实用新型的图2中a处放大结构示意图。
18.图4为本实用新型的图2中b处放大结构示意图。
19.附图标记为：1、连接块；2、第一卡块；3、双刃刀；4、保护壳；5、第二卡块；6、安装板；7、第一弹簧；8、活动杆；9、限位板；10、第一限位环；11、第二限位环；12、连接杆；13、第三卡块；14、固定杆；15、第二弹簧。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.如附图1-4所示的一种用于林业树木改良的双刃嫁接刀，包括连接块1，连接块1底部开设有第一凹槽，连接块1顶部开设有第二凹槽，第二凹槽内部设置有第一卡块2，第一卡块2顶部设置有双刃刀3，双刃刀3顶部设置有保护壳4，保护壳4顶部设置有第二卡块5，第二卡块5两侧均开设有限位槽，连接块1两侧均设置有连接机构，以便于通过双刃刀3对树木进行嫁接操作。
22.如附图1、2、4所示，连接机构包括安装板6，安装板6一侧开设有第三凹槽，第三凹槽内部设置有第一弹簧7，第一弹簧7内部设置有活动杆8，活动杆8一端贯穿安装板6并延伸至安装板6外部，活动杆8位于安装板6外部的一端设置有限位板9，活动杆8上设置有第一限位环10，活动杆8另一端贯穿连接块1、第一卡块2并延伸至第一卡块2内部，以便于通过第一弹簧7、活动杆8、限位板9、第一限位环10的配合将双刃刀3安装在连接块1上。
23.如附图3所示，第三凹槽内部设置有第二限位环11，第二限位环11一侧设置有连接杆12，连接杆12一端贯穿连接块1并延伸至第一凹槽内部，连接杆12位于第一凹槽内部的一端设置有第三卡块13，连接杆12内部设置有第四凹槽，第四凹槽内部设置有固定杆14，固定
杆14一端与第三凹槽内壁一侧相连接，固定杆14上设置有第二弹簧15，以便于通过第二限位环11、连接杆12、第三卡块13与固定杆14的配合将保护壳4与连接块1进行连接。
24.本实用新型工作原理：在使用固该装置时，先握住保护壳4向上拉动将保护壳4从双刃刀3上取下，在保护壳4取下之后再将保护壳4上设置的第二卡块5对其连接块1底部开设有第一凹槽，在对其之后将第二卡块5推入第一凹槽内部即可将保护壳4与连接块1进行连接，在这时操作人员即可握住保护壳4操控双刃刀3进行嫁接操作，在需要对双刃刀3进行更换时只需向相反的方向拉动两个限位板9使得活动杆8从第一卡块2内部移出，在活动杆8移出之后向上拉动双刃刀3即可将双刃刀3取下进行更换。
25.最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
26.其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
27.最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种用于林业树木改良的双刃嫁接刀，包括连接块(1)，其特征在于：所述连接块(1)底部开设有第一凹槽，所述连接块(1)顶部开设有第二凹槽，所述第二凹槽内部设置有第一卡块(2)，所述第一卡块(2)顶部设置有双刃刀(3)，所述双刃刀(3)顶部设置有保护壳(4)，所述保护壳(4)顶部设置有第二卡块(5)，所述第二卡块(5)两侧均开设有限位槽，所述连接块(1)两侧均设置有连接机构；所述连接机构包括安装板(6)，所述安装板(6)一侧开设有第三凹槽，所述第三凹槽内部设置有第一弹簧(7)；所述第一弹簧(7)内部设置有活动杆(8)，所述活动杆(8)一端贯穿安装板(6)并延伸至安装板(6)外部。2.根据权利要求1所述的一种用于林业树木改良的双刃嫁接刀，其特征在于：所述活动杆(8)位于安装板(6)外部的一端设置有限位板(9)，所述活动杆(8)上设置有第一限位环(10)。3.根据权利要求1所述的一种用于林业树木改良的双刃嫁接刀，其特征在于：所述活动杆(8)另一端贯穿连接块(1)、第一卡块(2)并延伸至第一卡块(2)内部。4.根据权利要求1所述的一种用于林业树木改良的双刃嫁接刀，其特征在于：所述第三凹槽内部设置有第二限位环(11)，所述第二限位环(11)一侧设置有连接杆(12)。5.根据权利要求4所述的一种用于林业树木改良的双刃嫁接刀，其特征在于：所述连接杆(12)一端贯穿连接块(1)并延伸至第一凹槽内部，所述连接杆(12)位于第一凹槽内部的一端设置有第三卡块(13)。6.根据权利要求4所述的一种用于林业树木改良的双刃嫁接刀，其特征在于：所述连接杆(12)内部设置有第四凹槽，所述第四凹槽内部设置有固定杆(14)，所述固定杆(14)一端与第三凹槽内壁一侧相连接，所述固定杆(14)上设置有第二弹簧(15)。

技术总结
本实用新型公开了一种用于林业树木改良的双刃嫁接刀，具体涉及嫁接刀技术领域，包括连接块，所述连接块底部开设有第一凹槽，所述连接块顶部开设有第二凹槽，所述第二凹槽内部设置有第一卡块，所述第一卡块顶部设置有双刃刀，所述双刃刀顶部设置有保护壳，所述保护壳顶部设置有第二卡块，所述第二卡块两侧均开设有限位槽，所述连接块两侧均设置有连接机构。本实用新型通过设置连接机构，使得使得用于对双刃刀进行保护的保护壳在取下后可以通过连接机构与连接块进行连接，通过这样的设置，使得保护壳在取下后不仅能够避免出现丢失的现象，而且还能够在连接块底部形成一个施力点供工作人员进行施力。工作人员进行施力。工作人员进行施力。


技术研发人员：成勇 葛春梅
受保护的技术使用者：甘肃祁连山国家级自然保护区管护中心寺大隆自然保护站（大熊猫祁连山国家公园甘肃省管理局张掖分局寺大隆保护站）
技术研发日：2023.03.23
技术公布日：2023/10/27
