1.本实用新型涉及一种手柄，具体为一种隔热型手柄。


背景技术：

2.手柄可用于多种设备及装置上，而当用在高温的设备及装置上时，热量会传递到手柄上使得手柄发热，导致工作人员无法抓握，虽然现在的手柄用耐高温的材料制成，但是隔热的效果仍有待提高以确保最大程度的安全性，因此本实用新型提供一种隔热型手柄。


技术实现要素：

3.本实用新型的目的在于提供一种隔热型手柄，以解决上述背景技术中提出的问题。
4.为了解决上述技术问题，本实用新型提供如下技术方案：一种隔热型手柄，包括手柄本体，手柄本体包括相互一体成型的内壳体和外壳体，所述内壳体和外壳体之间设有隔热腔，所述隔热腔内填充气凝胶块。
5.所述手柄本体的正前端固定有挡板。
6.所述外壳体上环设有若干摩擦凸起。
7.所述内壳体的内部设有支撑架。
8.与现有技术相比，本实用新型所达到的有益效果是：本实用新型手柄本体包括相互一体成型的内壳体和外壳体，内壳体和外壳体之间设有隔热腔，隔热腔内填充气凝胶块，气凝胶材料具有强大的隔热耐高温的性能，因此可使得手柄本体的隔热功能大幅度增强。
附图说明
9.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分。在附图中：

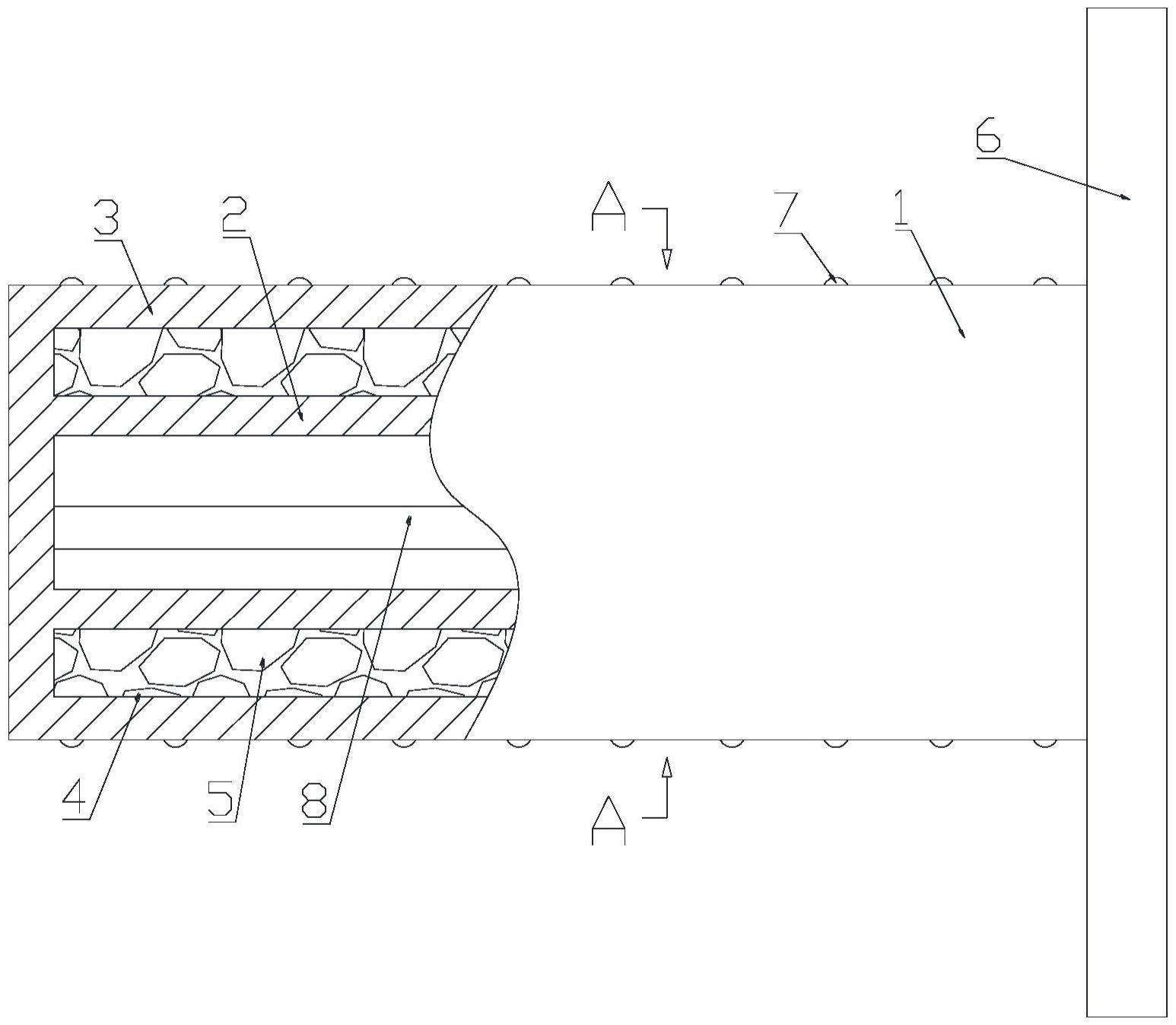

10.图1是本实用新型隔热型手柄的结构示意图；
11.图2是图1中a-a处的剖面图；
12.图中：1手柄本体；2内壳体；3外壳体；4隔热腔；5气凝胶块；6挡板；7摩擦凸起；8支撑架。
具体实施方式
13.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
14.请参阅图1-2，本实用新型提供技术方案：一种隔热型手柄，包括手柄本体1，手柄本体1包括相互一体成型的内壳体2和外壳体3，内壳体2和外壳体3之间设有隔热腔4，隔热腔4内填充气凝胶块5。
15.手柄本体1的正前端固定有挡板6。
16.外壳体上环设有若干摩擦凸起7，增大摩擦力，确保工作人员能够抓紧手柄本体1。
17.内壳体2的内部设有支撑架8，可增强手柄本体1的强度，提高手柄本体1抗挤压性能。
18.需要说明的是，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
19.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种隔热型手柄，其特征在于：包括手柄本体(1)，手柄本体(1)包括相互一体成型的内壳体(2)和外壳体(3)，所述内壳体(2)和外壳体(3)之间设有隔热腔(4)，所述隔热腔(4)内填充气凝胶块(5)。2.根据权利要求1所述的隔热型手柄，其特征在于：所述手柄本体(1)的正前端固定有挡板(6)。3.根据权利要求1所述的隔热型手柄，其特征在于：所述外壳体上环设有若干摩擦凸起(7)。4.根据权利要求1所述的隔热型手柄，其特征在于：所述内壳体(2)的内部设有支撑架(8)。

技术总结
本实用新型提供一种隔热型手柄，包括手柄本体，手柄本体包括相互一体成型的内壳体和外壳体，内壳体和外壳体之间设有隔热腔，隔热腔内填充气凝胶块。本实用新型手柄本体包括相互一体成型的内壳体和外壳体，内壳体和外壳体之间设有隔热腔，隔热腔内填充气凝胶块，气凝胶材料具有强大的隔热耐高温的性能，因此可使得手柄本体的隔热功能大幅度增强。手柄本体的隔热功能大幅度增强。手柄本体的隔热功能大幅度增强。


技术研发人员：徐井圣
受保护的技术使用者：圣拓热控科技江苏有限公司
技术研发日：2023.03.23
技术公布日：2023/10/27
