1.本实用新型属于凿孔机技术领域，更具体地说，特别涉及一种矿山开采凿孔机。


背景技术：

2.矿山包括煤矿、金属矿、非金属矿、建材矿和化学矿等等。矿山规模通常用年产量或日产量表示，年产量即矿山每年生产的矿石数量，矿业是人类从事生产劳动古老的领域之一，矿业的发展与扩大矿产资源的开发利用，对人类社会文明的发展与进步产生了巨大的、无可替代的促进作用。
3.基于上述，本发明人发现存在以下问题：现在的便携式凿孔机在进行使用的时候，工人将凿孔机扶直，使其底端钻头对准石块进行开凿，但是工人在长时间举着凿孔机作业十分的消耗体力，工人频繁的休息，对矿山开采的生产效率也造成了一定的影响。
4.于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种矿山开采凿孔机，以期达到具有更加实用价值性的目的。


技术实现要素：

5.为了解决上述技术问题，本实用新型提供一种矿山开采凿孔机。
6.本实用新型矿山开采凿孔机的目的与功效，由以下具体技术手段所达成：
7.一种矿山开采凿孔机，包括凿孔机本体和安装架，所述安装架包括保持架，所述保持架的上端内侧固定安装有三个活动箱，所述活动箱的内部均竖直安装有滑杆，所述滑杆上均滑动套设有滑块，所述滑杆在靠近滑块的底侧均套设有弹簧，所述凿孔机本体包括机箱，所述机箱的外侧套设有抱箍，所述抱箍的外侧与滑块的一侧固定连接，所述机箱的底端转动连接有钻杆。
8.进一步的，所述机箱的内部顶端固定安装有伺服电机，所述伺服电机的输出端与钻杆之间传动连接。
9.进一步的，所述机箱的顶端固定安装有把手，所述把手的两端均设置有防滑纹理。
10.进一步的，所述保持架的底端粘接有缓冲垫，所述缓冲垫为橡胶材质。
11.进一步的，所述保持架为金属材质，且所述保持架的表面涂有防锈涂层。
12.进一步的，所述抱箍的内侧固定安装有防滑垫，所述防滑垫为硅胶材质。
13.进一步的，所述机箱的一侧嵌设安装有控制按钮，所述控制按钮与伺服电机之间通过导线电性连接。
14.与现有技术相比，本实用新型具有如下有益效果：
15.1、该种矿山开采凿孔机，通过在保持架的上端内侧安装三个活动箱，并在其内部竖直安装滑杆，使得滑块上滑动套设的滑块可在滑杆上进行滑动，并且通过在滑杆上靠近滑块的底侧套设弹簧，对滑块起到支撑的作用，通过将滑块与机箱外侧套设的抱箍固定连接，使得使用者可通过按压机箱，使其在活动箱内滑杆上移动，进而当需要进行凿孔作业的时候，使用者只需通过按压机箱的方式，即可利用其底端转动连接的钻杆进行凿孔作业，并
且使用者松开机箱之后，在弹簧的弹力作用下，机箱被弹起复位，使其与矿产分离，进而减轻工人的体力消耗；
16.2、该种矿山开采凿孔机，通过设置硅胶材质的防滑垫，提高抱箍与机箱之间的摩擦力，并且由于硅胶的耐热效果，使得机箱工作时产生的热量，也不会对防滑垫造成影响，通过安装把手，且其两端设置防滑纹理，方便使用者对机箱进行把握，通过设置橡胶材质的缓冲垫，使得保持架放置在矿产上进行凿孔的时候，减少保持架的抖动，通过安装控制按钮，方便使用者控制伺服电机的启闭；本实用新型，能有效提高凿孔机的实用性，具有较高的实用价值。
附图说明

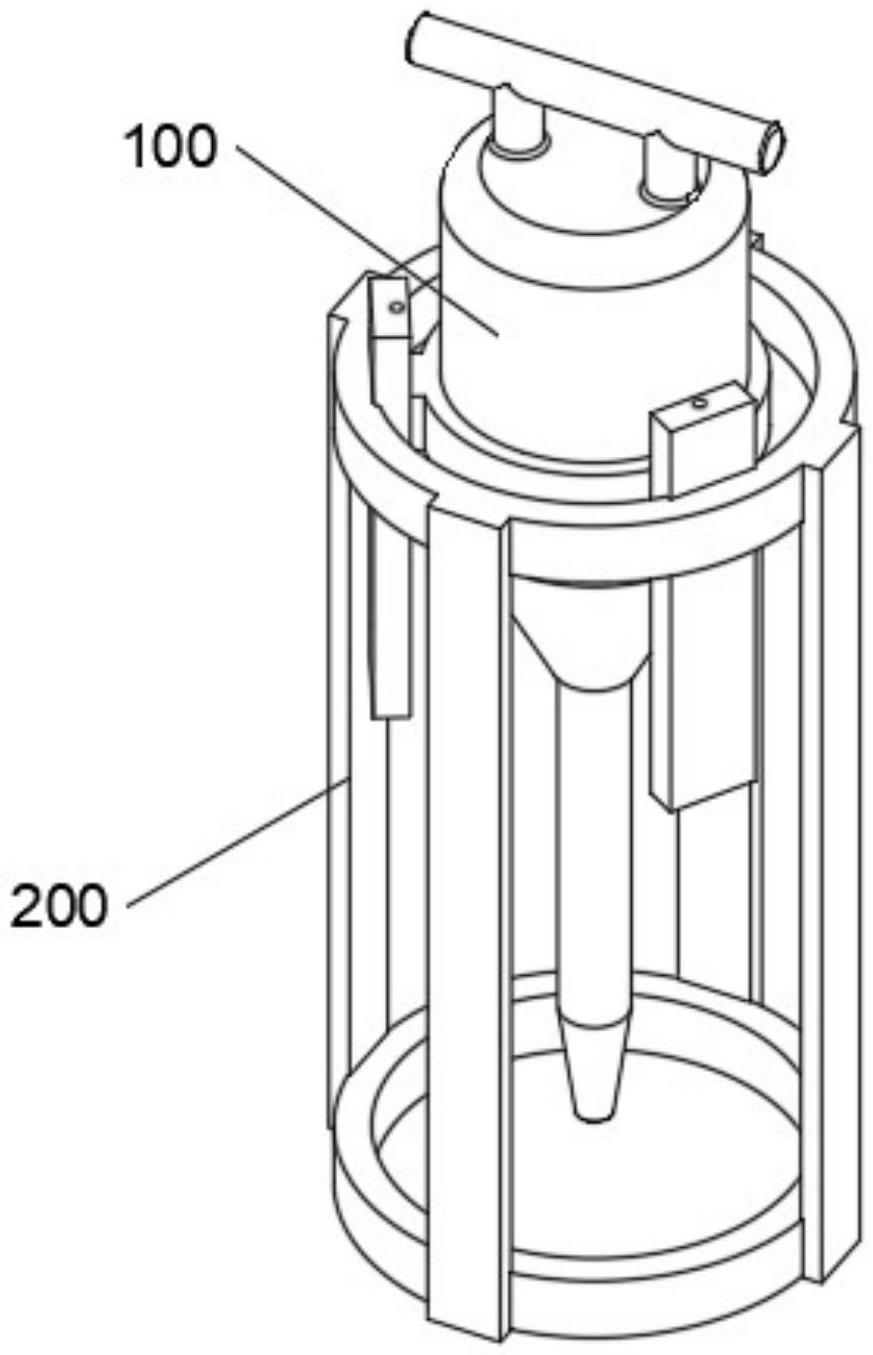

17.图1是本实用新型的立体示意图一。
18.图2是本实用新型的立体示意图二。
19.图3是本实用新型的正剖面示意图。
20.图4是本实用新型的机箱正剖面示意图。
21.图中，部件名称与附图编号的对应关系为：
22.100、凿孔机本体；1001、机箱；1002、钻杆；1003、伺服电机；1004、抱箍；1005、把手；200、安装架；2001、保持架；2002、活动箱；2003、滑杆；2004、弹簧；2005、滑块。
具体实施方式
23.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
24.实施例：
25.如附图1至附图4所示：
26.本实用新型提供一种矿山开采凿孔机，包括凿孔机本体100和安装架200，所述安装架200包括保持架2001，所述保持架2001的上端内侧固定安装有三个活动箱2002，所述活动箱2002的内部均竖直安装有滑杆2003，所述滑杆2003上均滑动套设有滑块2005，所述滑杆2003在靠近滑块2005的底侧均套设有弹簧2004，所述凿孔机本体100包括机箱1001，所述机箱1001的外侧套设有抱箍1004，所述抱箍1004的外侧与滑块2005的一侧固定连接，所述机箱1001的底端转动连接有钻杆1002，通过在保持架2001的上端内侧安装三个活动箱2002，并在其内部竖直安装滑杆2003，使得滑块2003上滑动套设的滑块2005可在滑杆2003上进行滑动，并且通过在滑杆2003上靠近滑块2005的底侧套设弹簧2004，对滑块2005起到支撑的作用，通过将滑块2005与机箱1001外侧套设的抱箍1004固定连接，使得使用者可通过按压机箱1001，使其在活动箱2002内滑杆2003上移动，进而当需要进行凿孔作业的时候，使用者只需通过按压机箱1001的方式，即可利用其底端转动连接的钻杆1002进行凿孔作业，并且使用者松开机箱1001之后，在弹簧2004的弹力作用下，机箱1001被弹起复位，使其与矿产分离，进而减轻工人的体力消耗。
27.其中，机箱1001的内部顶端固定安装有伺服电机1003，所述伺服电机1003的输出端与钻杆1002之间传动连接，通过安装伺服电机1003，使其转动的时候可带动钻杆1002进行转动。
28.其中，机箱1001的顶端固定安装有把手1005，所述把手1005的两端均设置有防滑纹理，通过安装把手1005，且其两端设置防滑纹理，方便使用者对机箱1001进行把握。
29.其中，保持架2001的底端粘接有缓冲垫，所述缓冲垫为橡胶材质，通过设置橡胶材质的缓冲垫，使得保持架2001放置在矿产上进行凿孔的时候，减少保持架2001的抖动。
30.其中，保持架2001为金属材质，且所述保持架2001的表面涂有防锈涂层，通过将保持架2001设置为金属材质，且涂有防锈涂层，提高了保持架2001的使用寿命和耐腐蚀效果。
31.其中，抱箍1004的内侧固定安装有防滑垫，所述防滑垫为硅胶材质，通过设置硅胶材质的防滑垫，提高抱箍1004与机箱1001之间的摩擦力，并且由于硅胶的耐热效果，使得机箱1001工作时产生的热量，也不会对防滑垫造成影响。
32.其中，机箱1001的一侧嵌设安装有控制按钮，所述控制按钮与伺服电机1003之间通过导线电性连接，通过安装控制按钮，方便使用者控制伺服电机1003的启闭。
33.本实施例的具体使用方式与作用：
34.在使用该种产品时，首先，检测该产品的连接处是否紧固，然后将保持架2001放置在需要开凿的矿产上端，随后使用者利用控制按钮启动伺服电机1003，使其带动钻杆1002进行转动，通过在保持架2001的上端内侧安装三个活动箱2002，并在其内部竖直安装滑杆2003，使得滑块2003上滑动套设的滑块2005可在滑杆2003上进行滑动，并且通过在滑杆2003上靠近滑块2005的底侧套设弹簧2004，对滑块2005起到支撑的作用，通过将滑块2005与机箱1001外侧套设的抱箍1004固定连接，使得使用者可通过按压机箱1001，使其在活动箱2002内滑杆2003上移动，进而使得钻杆1002与矿产接触，进而完成凿孔作业，并且使用者松开机箱1001之后，在弹簧2004的弹力作用下，机箱1001被弹起复位，使其与矿产分离，进而减轻工人的体力消耗，通过设置硅胶材质的防滑垫，提高抱箍1004与机箱1001之间的摩擦力，并且由于硅胶的耐热效果，使得机箱1001工作时产生的热量，也不会对防滑垫造成影响，通过设置橡胶材质的缓冲垫，使得保持架2001放置在矿产上进行凿孔的时候，减少保持架2001的抖动。
