1.本实用新型涉及勘测技术领域，具体涉及一种岩土工程勘察用岩土取样装置。


背景技术：

2.岩土工程勘察是查明拟建场地地质条件，在岩土工程勘探中，通常采用取样钻具进行取样，不同的取样工具适用于不同的土类，取土时为了取得合格的土样，应当根据对土样质量等级的要求和土的类别，选择合适的取样工具和取样方法。针对现有技术存在以下问题：
3.1、现有的岩土工程勘察用岩土取样装置,不同的取样工具适用于不同的土类，而现有的取样装置结构单一，导致适用性受到限制，使用条件有限；
4.2、现有的岩土工程勘察用岩土取样装置,对不同深度的岩土取样时需要多次钻探，重新下钻头，做不到一次钻探取不同深度岩土层取样，效率不高，使用不便。


技术实现要素：

5.为解决上述技术问题，本实用新型所采用的技术方案是：
6.一种岩土工程勘察用岩土取样装置，包括主体，所述主体的底部固定安装有底座，所述底座的顶部固定安装有固定框，所述固定框的内部固定安装有固定横梁，所述固定横梁的顶部固定安装有第一驱动电机，所述第一驱动电机的两端传动连接有传动件，所述第一驱动电机通过传动件驱动连接有转动轴，所述转动轴上滑动连接有升降台，所述升降台的顶部固定安装有第二驱动电机，所述升降台的下方设置有钻杆，所述钻杆的内部设置有浅层取样装置；所述钻杆的内部且位于浅层取样装置的下方设置有深层取样装置。
7.本实用新型技术方案的进一步改进在于：所述钻杆通过第二驱动电机驱动连接在升降台的下方。
8.本实用新型技术方案的进一步改进在于：所述浅层取样装置包括有第三驱动电机，所述第三驱动电机的一端传动连接有皮带，所述第三驱动电机通过皮带驱动连接有转动杆，所述转动杆的外表面固定安装有螺纹叶片，所述转动杆的末端固定安装有取样钻头。
9.本实用新型技术方案的进一步改进在于：所述浅层取样装置内且位于螺纹叶片之间开设有存样腔。
10.本实用新型技术方案的进一步改进在于：所述深层取样装置包括有分隔块，所述分隔块的底端固定安装有电动推杆，所述分隔块通过电动推杆固定连接有推板，所述推板的底端活动连接有连接杆，所述推板通过连接杆活动连接有滑块，所述滑块的一侧固定安装有取样头，所述钻杆上且位于取样头处开设有取样槽。
11.本实用新型技术方案的进一步改进在于：所述深层取样装置包括有滑杆，所述滑块滑动安装在滑杆上。
12.本实用新型技术方案的进一步改进在于：所述转动轴通过固定横梁转动安装在主体内部两侧。
13.由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：
14.1、本实用新型提供一种岩土工程勘察用岩土取样装置，通过第一驱动电机、传动件、转动轴的共同作用下，第一驱动电机通过传动件带动转动轴转动，对螺纹连接的升降台实现升降，钻杆通过第二驱动电机驱动连接在升降台的下方，钻杆可转动，实现升降台上的由第二驱动电机驱动的钻杆插入地下钻探，同理取样完成后升降台上升实现将钻杆从地面内拔出，取样完成。
15.2、本实用新型提供一种岩土工程勘察用岩土取样装置，通过钻杆的内部设置浅层取样装置的第三驱动电机、皮带、转动杆、螺纹叶片、取样钻头、存样腔的共同作用下，钻杆钻入地下后到达需要取样的指定深度后，浅层取样装置的第三驱动电机启动逆时针通过皮带带动转动杆转动，转动杆转动带动螺纹叶片、取样钻头转动，浅层取样装置钻头一侧为岩土可进入的槽，钻杆深入地下后岩土由于压力自然向取样钻头靠拢，取样钻头转动便将岩土通过螺纹叶片收集至存样腔内，待到钻杆拔出地面后第三驱动电机顺时针带动螺纹叶片转动，可将存样腔内岩土样本送出，浅层取样装置通过取样钻头对岩土取样能力更强，效率更高，面对高强度岩土也能取样成功，该岩土工程勘察用岩土取样装置适用性更强，面对各种岩土地质都可以完成取样，使用条件更为广泛。
16.3、本实用新型提供一种岩土工程勘察用岩土取样装置，通过钻杆的深层取样装置的分隔块、电动推杆、推板、连接杆、滑块、取样头、取样槽、滑杆的共同作用下，钻杆钻入地下后到达需要取样的指定深度后，电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制，电动推杆可推动推板向下运动，推板通过底部的连接杆推动滑块沿着滑杆向两侧滑动，滑块两侧的取样头可通过取样槽向钻杆两侧外伸出，对岩土进行取样后通过电动推杆实现收回钻杆的内部，深层取样装置更适用于松软的、沙土等地质岩土的勘探，配合浅层取样装置适用性广泛，使用条件更宽，且一次下入钻杆勘探即可对不同深度的、不同地质的岩土进行勘探，效率也更高。
附图说明

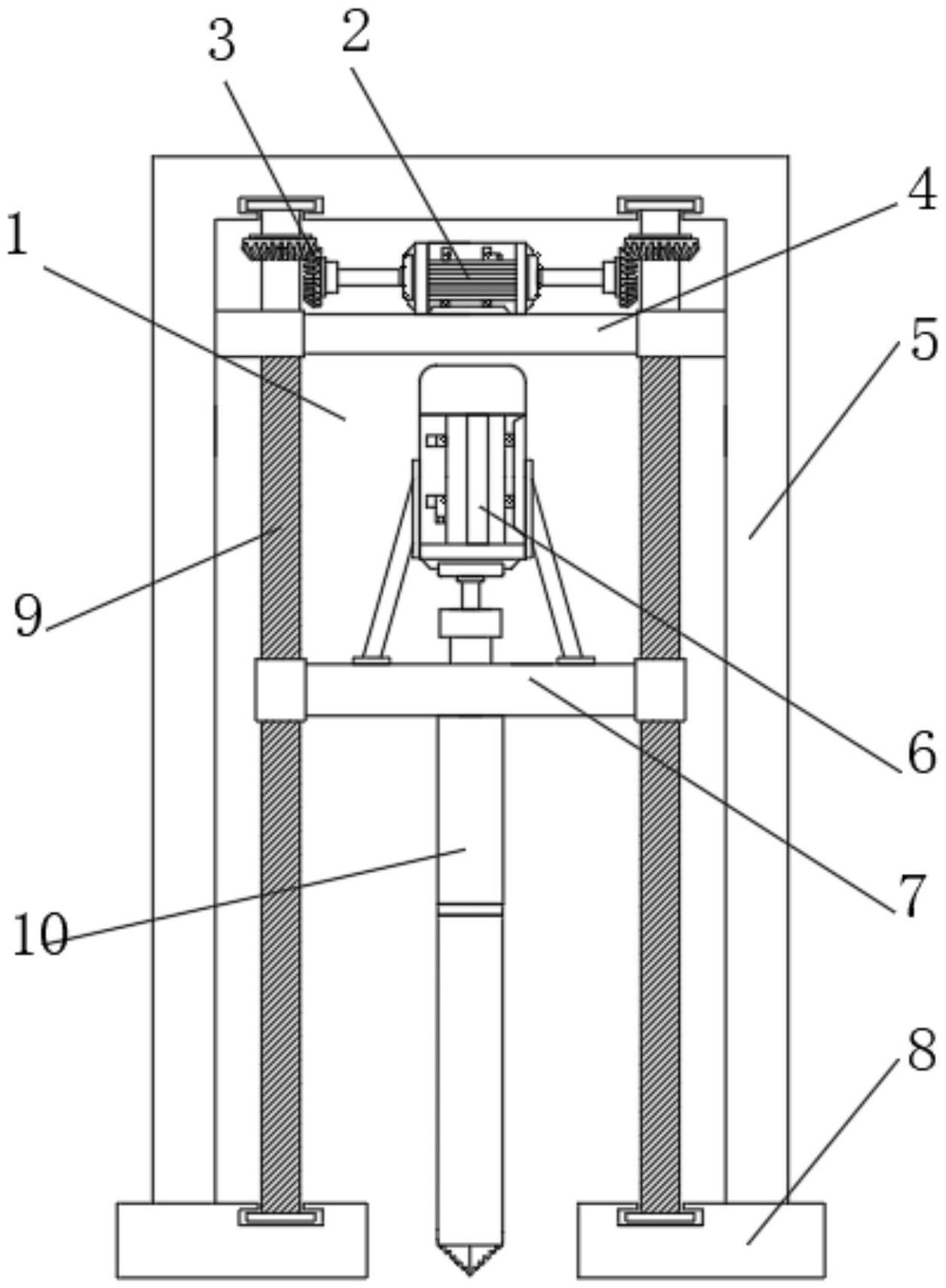

17.图1为本实用新型的岩土工程勘察用岩土取样装置的结构示意图；
18.图2为本实用新型的钻杆剖面的结构示意图；
19.图3为本实用新型的深层取样装置的结构示意图；
20.图4为本实用新型的浅层取样装置的结构示意图。
21.图中：1、主体；2、第一驱动电机；3、传动件；4、固定横梁；5、固定框；6、第二驱动电机；7、升降台；8、底座；9、转动轴；10、钻杆；11、浅层取样装置；12、深层取样装置；121、分隔块；122、电动推杆；123、取样头；124、取样槽；125、推板；126、连接杆；127、滑杆；128、滑块；111、第三驱动电机；112、存样腔；113、螺纹叶片；114、取样钻头；115、皮带；116、转动杆。
具体实施方式
22.下面结合实施例对本实用新型做进一步详细说明：
23.实施例1
24.如图1-4所示，本实用新型提供了一种岩土工程勘察用岩土取样装置,包括主体1，
主体1的底部固定安装有底座8，底座8的顶部固定安装有固定框5，固定框5的内部固定安装有固定横梁4，固定横梁4的顶部固定安装有第一驱动电机2，第一驱动电机2的两端传动连接有传动件3，第一驱动电机2通过传动件3驱动连接有转动轴9，转动轴9上滑动连接有升降台7，升降台7的顶部固定安装有第二驱动电机6，升降台7的下方设置有钻杆10，钻杆10通过第二驱动电机6驱动连接在升降台7的下方，转动轴9通过固定横梁4转动安装在主体1内部两侧。
25.在本实施案例中，通过第一驱动电机2、传动件3、转动轴9的共同作用下，第一驱动电机2通过传动件3带动转动轴9转动，对螺纹连接的升降台7实现升降，钻杆10通过第二驱动电机6驱动连接在升降台7的下方，钻杆10可转动，实现升降台7上的由第二驱动电机6驱动的钻杆10插入地下钻探，同理取样完成后升降台7上升实现将钻杆10从地面内拔出，取样完成。
26.实施例2
27.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，钻杆10的内部设置有浅层取样装置11，浅层取样装置11包括有第三驱动电机111，第三驱动电机111的一端传动连接有皮带115，第三驱动电机111通过皮带115驱动连接有转动杆116，转动杆116的外表面固定安装有螺纹叶片113，转动杆116的末端固定安装有取样钻头114，浅层取样装置11内且位于螺纹叶片113之间开设有存样腔112。
28.在本实施例中，通过钻杆10的内部设置浅层取样装置11的第三驱动电机111、皮带115、转动杆116、螺纹叶片113、取样钻头114、存样腔112的共同作用下，钻杆10钻入地下后到达需要取样的指定深度后，浅层取样装置11的第三驱动电机111启动逆时针通过皮带115带动转动杆116转动，转动杆116转动带动螺纹叶片113、取样钻头114转动，浅层取样装置11钻头一侧为岩土可进入的槽，钻杆10深入地下后岩土由于压力自然向取样钻头114靠拢，取样钻头114转动便将岩土通过螺纹叶片113收集至存样腔112内，待到钻杆10拔出地面后第三驱动电机111顺时针带动螺纹叶片113转动，可将存样腔112内岩土样本送出，浅层取样装置11通过取样钻头114对岩土取样能力更强，效率更高，面对高强度岩土也能取样成功，该岩土工程勘察用岩土取样装置适用性更强，面对各种岩土地质都可以完成取样，使用条件更为广泛。
29.实施例3
30.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，钻杆10的内部且位于浅层取样装置11的下方设置有深层取样装置12，深层取样装置12包括有分隔块121，分隔块121的底端固定安装有电动推杆122，分隔块121通过电动推杆122固定连接有推板125，推板125的底端活动连接有连接杆126，推板125通过连接杆126活动连接有滑块128，滑块128的一侧固定安装有取样头123，钻杆10上且位于取样头123处开设有取样槽124，深层取样装置12包括有滑杆127，滑块128滑动安装在滑杆127上。
31.在本实施例中，通过钻杆10的深层取样装置12的分隔块121、电动推杆122、推板125、连接杆126、滑块128、取样头123、取样槽124、滑杆127的共同作用下，钻杆10钻入地下后到达需要取样的指定深度后，电动推杆122是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制，电动推杆122可推动推板125向下运动，推板125通
过底部的连接杆126推动滑块128沿着滑杆127向两侧滑动，滑块128两侧的取样头123可通过取样槽124向钻杆10两侧外伸出，对岩土进行取样后通过电动推杆122实现收回钻杆10的内部，深层取样装置12更适用于松软的、沙土等地质岩土的勘探，配合浅层取样装置11适用性广泛，使用条件更宽，且一次下入钻杆10勘探即可对不同深度的、不同地质的岩土进行勘探，效率也更高。
32.下面具体说一下该岩土工程勘察用岩土取样装置的工作原理。
33.如图1-4所示，通过第一驱动电机2、传动件3、转动轴9的共同作用下，第一驱动电机2通过传动件3带动转动轴9转动，对螺纹连接的升降台7实现升降，钻杆10通过第二驱动电机6驱动连接在升降台7的下方，钻杆10可转动，实现升降台7上的由第二驱动电机6驱动的钻杆10插入地下钻探，同理取样完成后升降台7上升实现将钻杆10从地面内拔出，取样完成，通过钻杆10的内部设置浅层取样装置11的第三驱动电机111、皮带115、转动杆116、螺纹叶片113、取样钻头114、存样腔112的共同作用下，钻杆10钻入地下后到达需要取样的指定深度后，浅层取样装置11的第三驱动电机111启动逆时针通过皮带115带动转动杆116转动，转动杆116转动带动螺纹叶片113、取样钻头114转动，浅层取样装置11钻头一侧为岩土可进入的槽，钻杆10深入地下后岩土由于压力自然向取样钻头114靠拢，取样钻头114转动便将岩土通过螺纹叶片113收集至存样腔112内，待到钻杆10拔出地面后第三驱动电机111顺时针带动螺纹叶片113转动，可将存样腔112内岩土样本送出，浅层取样装置11通过取样钻头114对岩土取样能力更强，效率更高，面对高强度岩土也能取样成功，该岩土工程勘察用岩土取样装置适用性更强，面对各种岩土地质都可以完成取样，使用条件更为广泛，通过钻杆10的深层取样装置12的分隔块121、电动推杆122、推板125、连接杆126、滑块128、取样头123、取样槽124、滑杆127的共同作用下，钻杆10钻入地下后到达需要取样的指定深度后，电动推杆122是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制，电动推杆122可推动推板125向下运动，推板125通过底部的连接杆126推动滑块128沿着滑杆127向两侧滑动，滑块128两侧的取样头123可通过取样槽124向钻杆10两侧外伸出，对岩土进行取样后通过电动推杆122实现收回钻杆10的内部，深层取样装置12更适用于松软的、沙土等地质岩土的勘探，配合浅层取样装置11适用性广泛，使用条件更宽，且一次下入钻杆10勘探即可对不同深度的、不同地质的岩土进行勘探，效率也更高。
34.上文一般性的对本实用新型做了详尽的描述，但在本实用新型基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本实用新型思想精神的修改或改进，均在本实用新型的保护范围之内。
