1.本实用新型属于碾碎相关设备技术领域，特别是涉及一种瓢虫的释放工具。


背景技术：

2.部分作物种植时会遭遇蚜虫的虫害，造成作物死亡并导致作物产量减产。瓢虫作为蚜虫的天敌，引入瓢虫治理蚜虫是一种无危害治理蚜虫的手段。要将瓢虫引入到需要治理的区域，一种常用的方式是将瓢虫蛹运输到治理区域，将虫蛹放在需要治理的植物上，等待瓢虫蛹羽化产出瓢虫，完成瓢虫的自然释放，使产生的瓢虫捕食蚜虫，刚从虫蛹中羽化的瓢虫不会逃离所在位置，能更好地达到治理蚜虫的效果。
3.然而，将虫蛹运输到指定位置后，需要确保虫蛹位于需要治理的植物上。通常的做法是采用粘贴卡片将虫蛹粘贴固定，然后将粘贴卡片固定需要治理的植物枝干或者植物枝条上，刚从虫蛹中羽化的瓢虫活动能力相比成虫弱，无法飞行逃离植物，因此刚羽化的瓢虫沿着枝条活动并捕食蚜虫，达到治理蚜虫的目的。但是采用粘贴卡片的方式固定虫蛹，在瓢虫羽化后也很容易被粘贴卡片粘住，造成瓢虫的死亡，使治理蚜虫的效果变差。因此，现有技术中存在放置于植物的虫蛹羽化的瓢虫存活率低的问题。


技术实现要素：

4.本实用新型的目的在于提供一种瓢虫的释放工具，用于解决刚羽化的瓢虫存活率低的问题。
5.为解决上述技术问题，本实用新型通过以下技术方案实现的：
6.一种瓢虫的释放工具，包括盒体和固定结构，所述盒体用于存放虫蛹，所述盒体设置有释放孔，所述释放孔连通盒体内部和外部，所述固定结构与所述盒体连接，所述固定结构用于对盒体的位置进行固定。
7.盒体用于放置虫蛹，虫蛹羽化出瓢虫后，瓢虫即可从释放孔爬出盒体，所述固定结构用于固定盒体，将盒体固定在例如植物支杆或者植物枝条上。所述瓢虫爬出盒体后，可以从盒体与植物接触的位置爬到植物上，若盒体与植物没有相贴，瓢虫也可以从固定结构爬到植物上。相比现有技术而言，采用盒体放置虫蛹也能够将虫蛹安放到需要治理的植物上，能够避免虫蛹从植物上脱离。在虫蛹羽化出瓢虫后，瓢虫通过攀爬移动至植物上，在瓢虫的攀爬过程中，并不会造成瓢虫意外死亡，提高了虫蛹羽化的瓢虫的存活率，从而确保了蚜虫治理的效果。瓢虫的存活率得到保证，控制虫蛹的数量即可精确控制瓢虫的数量，使瓢虫数量与蚜虫数量对应，使蚜虫治理效果上更精准。并且虫蛹放置于盒体内，盒体能够为虫蛹遮蔽风雨，为虫蛹的羽化提供更稳定的环境，使虫蛹的羽化率更高。
8.所述盒体内设置有填充物，所述虫蛹位于填充物内，所述填充物从虫蛹周围包覆虫蛹。
9.盒体内设置填充物能够起到保护虫蛹的作用。当盒体在运输时会受到震动或者挤压，而填充物则能够对虫蛹形成缓冲，减小虫蛹受到的挤压和震动，防止挤压或者震动过强
导致虫蛹损坏死亡。所述填充物还具有固定虫蛹的效果，填充物从四周包覆虫蛹，使虫蛹无法在盒体内随意移动，避免盒体发生震动时虫蛹从释放孔掉落，从而避免虫蛹的损失。
10.所述填充物为麦麸和/或纸屑。
11.采用麦麸或者纸屑作为填充物，又或者采用麦麸和纸屑的混合物作为填充物，都具有质量轻并且质地蓬松的特点，蓬松的填充物具有透气的特点，并且瓢虫能够在羽化后在麦麸和纸屑中轻易爬行，麦麸和纸屑不会对瓢虫形成阻挡。因此，选用填充物时需要选择质地蓬松的材料作为填充物。
12.所述释放孔为开设于盒体上的条孔，所述条孔的形状为弯折的长条形。
13.将释放孔设置为条孔，能够在不增加孔径的情况下增加释放孔的面积，使瓢虫能够轻易地找到释放孔，能够更快速地从释放孔爬出，加快了瓢虫爬出盒体是速度。而将条孔的形状设置为弯折形，则能够增加条孔在盒体上的覆盖面积，使瓢虫能够更快速地爬到释放孔的位置。
14.所述盒体为长方体状的纸盒，所述盒体的长度范围为2.5-7.0cm，宽度范围为1.0-5.0cm，高度范围为1.0-5.0cm。盒体由纸板制成，因此盒体能够降解，不会对环境造成污染。所以，纸板制成的盒体在释放完瓢虫后，无需安排工作人员回收盒体，降低了工作人员的劳动强度和人工成本。而小体积的盒体也能够轻易地固定在植物的枝条或者植物枝干上。
15.所述释放孔位于盒体上面积最小的两个面，设置有释放孔的面为出口板，其余面为固定板，所述出口板为盒体的侧面。
16.将释放孔设置于盒体面积最小的两个面上，使盒体的结构更稳定。固定板对盒体的支撑效果更强，因此，将释放孔设置于出口板上，避免了对固定板进行开孔切割，确保了固定板的支撑作用，使盒体的形状更不容易变形。将释放孔设置于面积最小的两个面上，相同面积的释放孔所占的面积比例也就更大，瓢虫更容易找到释放孔并爬出。
17.所述固定结构为挂板，所述挂板为设置于盒体顶部的纸板，所述挂板设置有挂孔。
18.所述挂板设置挂孔，能够直接挂在植物枝条上，对盒体的位置进行固定，也可以通过绳索等结构对盒体进行固定。挂板采用纸板能够便于折叠，挂板折叠后，更便于盒体的重叠运输。
19.还包括扎丝，所述扎丝穿过所述挂孔并与所述挂板连接。
20.采用扎丝连接盒体，扎丝的另一端与植物枝条或者植物枝干连接。扎丝与植物枝条连接时，只需要将扎丝一端缠绕在植物枝条上即可，采用扎丝连接具有效率高并且固定方便的优点。
21.所述扎丝包括内胆和包覆于内胆表面的套层。
22.扎丝设置套层能够增加扎丝的尺寸，避免扎丝在捆扎时因为太细对挂板形成切割，从而避免纸盒掉落。
23.所述内胆为可降解材料制成的丝状结构，所述套层为内胆表面的纸质层。
24.扎丝内胆采用可降解材料制成，使得扎丝能够降解，套层为纸质层，因此套层也能够发生降解。所以扎丝不会对环境造成污染，无需人工对扎丝进行回收，达到了降低人工成本的目的。
25.本实用新型具有以下有益效果：
26.本实用新型采用盒体放置虫蛹，并通过盒体和固定结构将虫蛹固定在植物上，在
瓢虫羽化后通过攀爬的方式移动至植物上，盒体和固定结构不会造成瓢虫的死亡，提高了瓢虫的存活率，提高了蚜虫治理的效果。
附图说明
27.为了更清楚地说明本实用新型技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

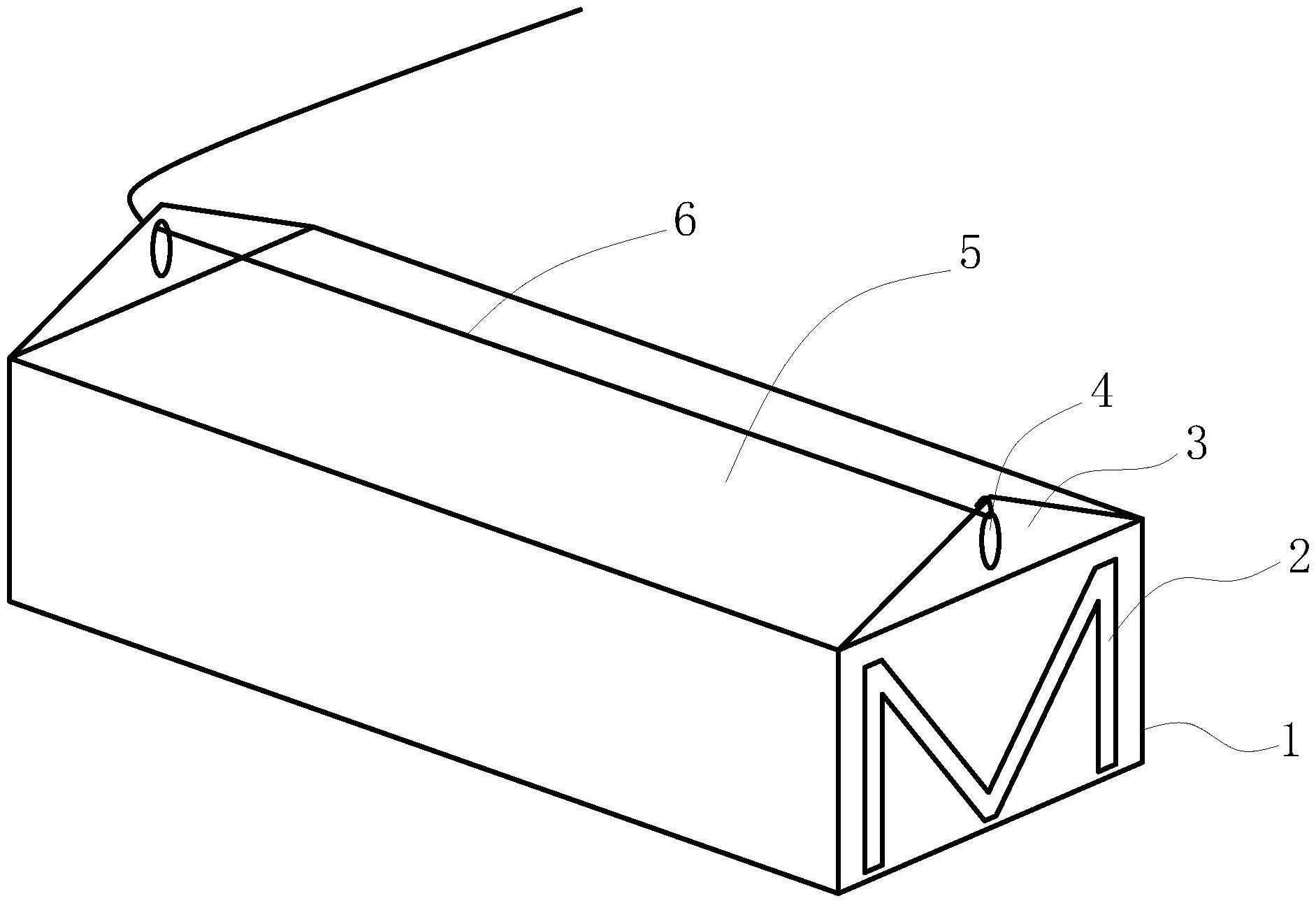

28.图1为本实用新型的结构示意图；
29.图2为本实用新型的剖视图；
30.图3为本实用新型的盒体展开后的俯视图；
31.图4为本实用新型扎丝的结构示意图。
32.附图中，各标号所代表的部件列表如下：
33.1、盒体；2、释放孔；3、挂板；4、挂孔；5、固定板；6、扎丝；7、虫蛹；8、填充物；9、粘贴条；10、出口板；11、折叠线；12、内胆；13、套层。
具体实施方式
34.下面结合附图，通过本实用新型实施例的具体实现方式，对本实用新型技术方案进行清楚、完整地说明。
35.请参阅图1所示，本实用新型为一种瓢虫的释放工具，包括盒体1、填充物8和挂板3，所述盒体1的形状为长方体，所述盒体1设置有用于瓢虫离开的释放孔2，所述释放孔2设置于与盒体1长度方向垂直的两个侧面上，所述释放孔2为弯折的条形孔。如图1所示，所述条形孔的形状为m字型。所述挂板3设置有挂孔4，挂孔4使得盒体1能够通过悬挂的方式放置在野外，避免盒体1位置过低被掩埋或者踩踏。还包括扎丝6，所述扎丝6的两端捆扎在挂孔4位置，扎丝6中部即可悬挂在植物枝条等物体上。填充物8位于盒体1内部，瓢虫的虫蛹7放置在填充物8之间，填充物8用于保护虫蛹7，防止虫蛹7受到挤压而损坏。同时，填充物8起到固定虫蛹7的作用，防止盒体1晃动时从盒体1中掉落。
36.所述盒体1的长度为2.5-7.0cm，宽1.0-5.0cm，高1.0-5.0cm的硬纸板制成。具有体积小巧便于携带和易降解的优点。通过限制盒体1的体积，能够限制盒体1内放置的虫蛹7的数量。控制一个范围内放置的释放工具的数量，即可控制该范围内的瓢虫数量，控制释放工具的摆放位置，即可控制该范围内瓢虫的密度分布。通过限制盒体1的体积大小，能够起到控制瓢虫分布的作用。
37.将所述盒体1制作为长方形，便于盒体1进行重叠，从而便于统一打包运输。所述盒体1上的挂板3在运输时，可以将挂板3折叠贴靠在盒体1的顶面或者侧面上，因此挂板3不会对盒体1的重叠放置造成影响。
38.所述盒体1设置有释放孔2的侧面为出口板10，其余四个面为结构面。所述出口板10为面积最小的两个面。将释放孔2设置于体积最小的两个面上，能够确保固定板5的面积更大，对盒体1的支撑效果更好，并且不会对固定板5进行开孔切割，确保固定板5的强度，通过这种方式使盒体1更不容易变形，延长盒体1的寿命，避免虫蛹7没有完全羽化时盒体1变
形造成虫蛹7掉落死亡。
39.如图2所示，所述填充物8从周围对虫蛹7完全包覆，使虫蛹7不会直接接触到盒体1。当盒体1发生碰撞挤压时，填充物8起到缓冲的作用，避免碰撞产生的冲击力和挤压造成虫蛹7死亡。在放置时，所述填充物8和虫蛹7可以通过分层的方式进行放置，上下分层的放置能够增加虫蛹7的放置量，也能够避免虫卵过于聚集。虫卵过于聚集则容易导致中部羽化的瓢虫无法从周围的虫卵中离开，最终导致中部的瓢虫死亡。而分层放置的填充物8则使得虫蛹7能够以平铺的方式放置，当虫蛹7中羽化出瓢虫时，瓢虫也能够在上侧或者下侧蓬松的填充物8中活动，并最终从释放孔2处离开。
40.在一种实施方式中，所述填充物8为麦麸或者纸屑。
41.如图3所示，所述释放孔2设置为弯折的条孔，图3左侧的释放孔2形状为m字型，右侧则是具有更多的弯折结构。释放孔2的弯折数量根据盒体1尺寸合理设置。能够增加释放孔2的面积和密度，又不会因为释放孔2面积过大而造成填充物8掉落。所述条孔的孔径为0.3-1.0cm。也就是说，条孔的任意一处位置的宽度都在0.3-1.0cm范围内，能够避免填充物8从条孔处大量掉落。而弯折的条孔能够使条孔在出口板10的横向和竖向上的覆盖范围更大，使瓢虫能够更快地找到释放孔2。
42.在另一种实施方式中，所述释放孔2也可以采用直线型条孔，多条直线型条孔并列设置。
43.在盒体1展开后为一张硬纸板，硬纸板上设置有折叠线11，硬纸板沿折叠线11进行折叠形成盒体1。盒体1在折叠成型后，通过硬纸板上设置的粘贴条9实现对盒体1形状的固定。所述固定板5的长边设置有粘贴条9，所述出口板10与固定板5连接的两侧也都设置有粘贴条9。所述盒体1成型时。所述出口板10设置粘贴条9能够增加出口板10的宽度，增加释放孔2与边缘的宽度，从而增加出口板10的强度，使出口板10在盒体1折叠成型过程中不易损坏。
44.在使用时，先将盒体1的固定板5上的粘贴条9粘贴到另一端的固定板5上，形成一个矩形筒状结构，然后将一个出口板10的粘贴条9粘贴到固定板5上，对一个出口板10进行封闭。然后即可从另一个出口板10的位置向盒体1内放置填充物8，再放置虫蛹7。不同盒体1的高度不同，填充物8和虫蛹7可以分多层放置，也可以只放置一层虫蛹7。放置完成后即可将剩余的出口板10的粘贴条9粘贴到固定板5上。随后即可将盒体1进行重叠并运输到需要释放瓢虫的位置，并采用扎丝6与盒体1的挂板3连接，将盒体1悬挂在适合释放瓢虫的位置。在虫蛹7羽化处瓢虫后，瓢虫就会从出口板10上的释放孔2离开，实现瓢虫的释放。
45.所述挂板3设置于出口板10上，在盒体1展开的情况下，挂板3位于出口板10远离固定板5的一侧。将挂板3设置于出口板10，也能够增加出口板10的整体面积，达到增加出口板10强度的效果，避免出口板10在盒体1折叠成型的过程中损坏。所述挂板3的形状为矩形或者三角形。所述挂板3的宽度不超过出口板10的宽度，便于挂板3的裁剪加工，也使得挂板3折叠后不会在盒体1上形成凸出的结构，确保了盒体1能够平稳地重叠放置。
46.所述挂孔4为挂板3上裁剪出的圆孔、椭圆孔或者方形孔，采用扎丝6穿过挂孔4并对挂板3进行捆扎，实现扎丝6与挂板3的固定。优选的，扎丝6一端穿过两个挂孔4，扎丝6穿过挂孔4的端部弯折180
°
并与扎丝6中部缠绕，从而使盒体1与扎丝6固定连接。采用扎丝6穿过两个挂孔4后，通过调整扎丝6的角度即可控制两个挂孔4的相对位置，从而控制盒体1的
角度，避免盒体1出现倾斜的情况。盒体1倾斜会促使填充物8和虫蛹7在重力作用下从释放孔2掉落，造成虫蛹7的丢失，从而导致蚜虫治理效果变差。
47.所述扎丝6包括内胆12和包覆于内胆12上的套层13，所诉内胆12是用可降解的生物纤维或其他类似可降解材料作为原料制成的丝状结构，所述套层13是用纸质材料制备的包覆在内胆12上的一层表皮。所述内胆12与套层13的关系等同于导线的导电线和导电线外的绝缘层。内胆12采用可降解的生物纤维制备，可降解的生物纤维例如采用纤维素纤维、甲壳质纤维等。套层13则可以在内胆12制备完成后经过纸浆浸泡再取出，纸浆包覆在内胆12表面并最终凝固成型，纸浆凝固后则形成内胆12表面的套层13。设置套层13能够增加整个扎丝6的直径，扎丝6与挂孔4连接时，不会产生因扎丝6过细而将挂板3勒坏的情况，使扎丝6与挂板3的连接更稳定。由纸浆凝固形成的套层13表面更粗糙，瓢虫能够更稳定地在扎丝6上攀爬，避免瓢虫从扎丝6上掉落。
48.在所述盒体1位于野外一定时间后，盒体1、挂板3和扎丝6都能够逐渐降解，不会产生无法降解的垃圾。因此，在采用盒体1将虫蛹7放置到合适的位置，虫蛹7羽化并离开后，无需人工收回释放工具。释放工具既不会对环境造成污染，也免去了回收释放工具所需要的人工成本。
