1.本实用新型涉及皮革生产用皮革干燥机技术领域,具体为一种皮革生产用皮革干燥机。
背景技术:2.皮革是通过脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮,在人类进化中,人们发现一些植物的汁液或矿物油对皮革具有一定的鞣性,原料皮通过汁液的浸泡,更具有透气性和防腐性,皮革在生产过程中,需要经过多道工序才能完成,其中一道工序就是干燥,需要对皮革表面的水液进行快速干燥处理,便于后续工序处理;
3.现有技术中授权公告号为cn217202795u提出了一种皮革生产用皮革干燥机包括主体,所述主体的内壁底端连接有传送机,且主体的顶部固定连接有支撑架,所述支撑架的内部活动贯穿有调节杆,且调节杆的内部开设有定位孔,所述调节杆的外壁固定连接有定位套,且定位套的前端通过螺栓活动连接有两个短杆;
4.但是该方案目前使用时只能对皮革一面进行加热,效率较低且容易受热不均匀,为此我们提出一种皮革生产用皮革干燥机。
技术实现要素:5.本实用新型要解决的技术问题是克服现有的缺陷,提供一种皮革生产用皮革干燥机,可双面加热和干燥皮革,可调节吹风方向,并且工作时可以展开皮革,可以有效解决背景技术中的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种皮革生产用皮革干燥机:
7.包括设备平台、箱体、烘干单元、扫风单元、传动单元和皮革固定单元;
8.设备平台:为矩形板,所述设备平台上固定连接箱体;
9.烘干单元:包含鼓风电机、支撑台、加热板支撑杆、扇叶、加热框、加热管、加高台和鼓风电机固定台,所述设备平台的上表面前后侧分别通过加高台固定连接两个前后分布的支撑台,所述支撑台的上表面前侧固定连接五个横向等距分布的加热板支撑杆,所述加热板支撑杆的顶部固定连接加热框的底部,所述加热框内部沿铅锤方向等距的固定连接有加热管,所述箱体的前侧和后侧中部分别通过鼓风电机固定台安装有鼓风电机,每个鼓风电机的输出轴穿过箱体中部的圆孔延伸至箱体内并且分别固定连接扇叶,所述鼓风电机的输入端通过外部控制开关组与外部电源的输出端电连接;
10.扫风单元,设有两套均安装在设备平台上,两套扫风单元分别位于两排加热框的内侧;
11.传动单元,安装在设备平台上,所述传动单元位于两套扫风单元之间;
12.皮革固定单元,安装在传动单元上。
13.设备平台用于整个设备的连接、支撑和保持稳定,箱体用于防止内部热量散失,鼓风电机带动扇叶形成气流,加热框内的加热管产生热量在气流的作用下吹响皮革。
14.进一步的,所述扫风单元包含稳向块、稳向条、扫风轴承、从动齿轮、扫风轴、传动齿条、扫风叶、转动套、上稳杆、加高杆和扫风动力组件,所述支撑台的两端上表面分别固定连接两个加高杆的底端,两个加高杆的顶端与上稳杆的两端固定连接,所述支撑台的上表面与支撑杆对应的位置通过扫风轴承转动连接扫风轴的底端,所述上稳杆的底部通过转动套转动连接扫风轴的顶端,所述扫风轴的中部固定连接有扫风叶,所述扫风轴的下部固定连接从动齿轮,所述加高杆的外侧底端固定连接稳向块,所述从动齿轮与传动齿条啮合连接,所述传动齿条的两端分别固定连接稳向条,所述稳向条与稳向块上的滑孔水平滑动连接,所述传动齿条连接动力组件。
15.扫风轴的顶端可在转动套没转动,扫风轴的底端可在扫风轴内转动因此连接在扫风轴上的扫风叶可转动调节方向,扫风轴下部的从动齿轮与传动齿条,传动齿条在稳向条和稳向块限位作用下水平运动时使从动齿轮转动。
16.进一步的,所述扫风动力组件包含扫风电机、主动齿轮、主动齿条、防脱卡和扫风电机台,所述支撑台的右通过扫风电机台安装有扫风电机,所述扫风电机的输出轴固定连接主动齿轮,所述传动齿条的顶部右侧固定安装主动齿条,所述主动齿轮和主动齿条啮合连接,所述主动齿条的两端分别固定连接防脱卡,所述扫风电机的输入端通过外部控制开关组与外部电源的输出端电连接。
17.扫风电机通过主动齿轮带动主动齿条进行往复运动,主动齿条连接从动齿轮进行往复运动从而使扫风叶转动达到了。
18.进一步的,所述传动单元包含传动平台、滚轴固定耳、滚轮、滚轴和稳向杆,两个支撑台的底部内侧分别等距离的固定连接有滚轴固定耳,两个支撑台上前后对应的滚轴固定耳转动连接滚轴的前后端,所述滚轴的中部固定连接滚轮,滚轮上横向滚动连接有传动平台,所述传动平台与滚轮活动连接,所述上稳杆的内侧固定稳向杆。
19.多个滚轮可通过滚轴旋转,使滚轮上的物体轻易快速移动,传动平台可使传送的物体站立更稳固,稳向杆可防止传送物体倾倒。
20.进一步的,所述皮革固定单元包含固定框、上杆、上杆套、下杆,下杆套、螺纹块、螺纹杆、转动轴、安装块、六角头、把手、隔热垫、下夹和上夹,所述固定框的底部固定连接传动平台的顶部,所述固定框的顶部两侧分别与两个稳向杆的内侧滑动连接,所述上杆的两端分别固定连接上杆套,两个上杆套与固定框两侧顶部竖向滑动连接,所述上杆的中部下侧等距固定连接六个上夹,所述下杆的两端分别固定连接两个下杆套,所述下杆的中部上侧等距固定连接六个下夹,两个下杆套与固定框两侧底部竖向滑动连接,右侧的上杆套的右侧固定连接螺纹块,所述固定框的右侧中部固定连接安装块,所述螺纹杆与螺纹块上的螺孔螺纹连接,所述螺纹杆的下端与转动轴的上端固定连接,所述转动轴与安装块转动连接,所述转动轴的底部固定连接六角头,所述固定框两侧中间偏下的位置分别固定连接把手,所述把手中部包裹式固定隔热垫。
21.螺纹杆在螺纹块内部的旋转可以调节上杆的位置,上夹夹住皮革上部,下夹家住皮革下部,依靠重力自然下坠讲皮革拉开展平,为了更好的均匀的受热干燥,把手和隔热垫可使操作工方便操作并且防止烫伤。
22.进一步的,还包括叉车台,所述设备平台的底部两侧固定连接叉车台。
23.叉车台可以抬高设备平台,方便叉车货叉插入。
24.进一步的,还包括出入口和观察窗,所述箱体的两侧开设有物料出入口,所述箱体的前侧上部开设窗洞,窗洞内固定安装观察窗。
25.出入口用于物料近进出,观察窗用于操作工干燥时对内部的观察。
26.与现有技术相比,本实用新型的有益效果是:本皮革生产用皮革干燥机,具有以下好处:
27.1、本皮革生产用皮革干燥机设置了两侧的热风吹送机构,工作时可同时干燥皮革的两面,从而使干燥效率更高,操作步骤更少,工作更加快捷。
28.2、本皮革生产用皮革干燥机设置了扫风机构,工作时可根据物料传送情况调整热风的方向,使得皮革干燥加热时更加均匀,效果更好。
29.3、本皮革生产用皮革干燥机设置了传动装置和皮革的平铺装置,传动装置节约人工体力,适合流水线生产,平铺装置使得皮革展开干燥,干燥效果更好。
附图说明

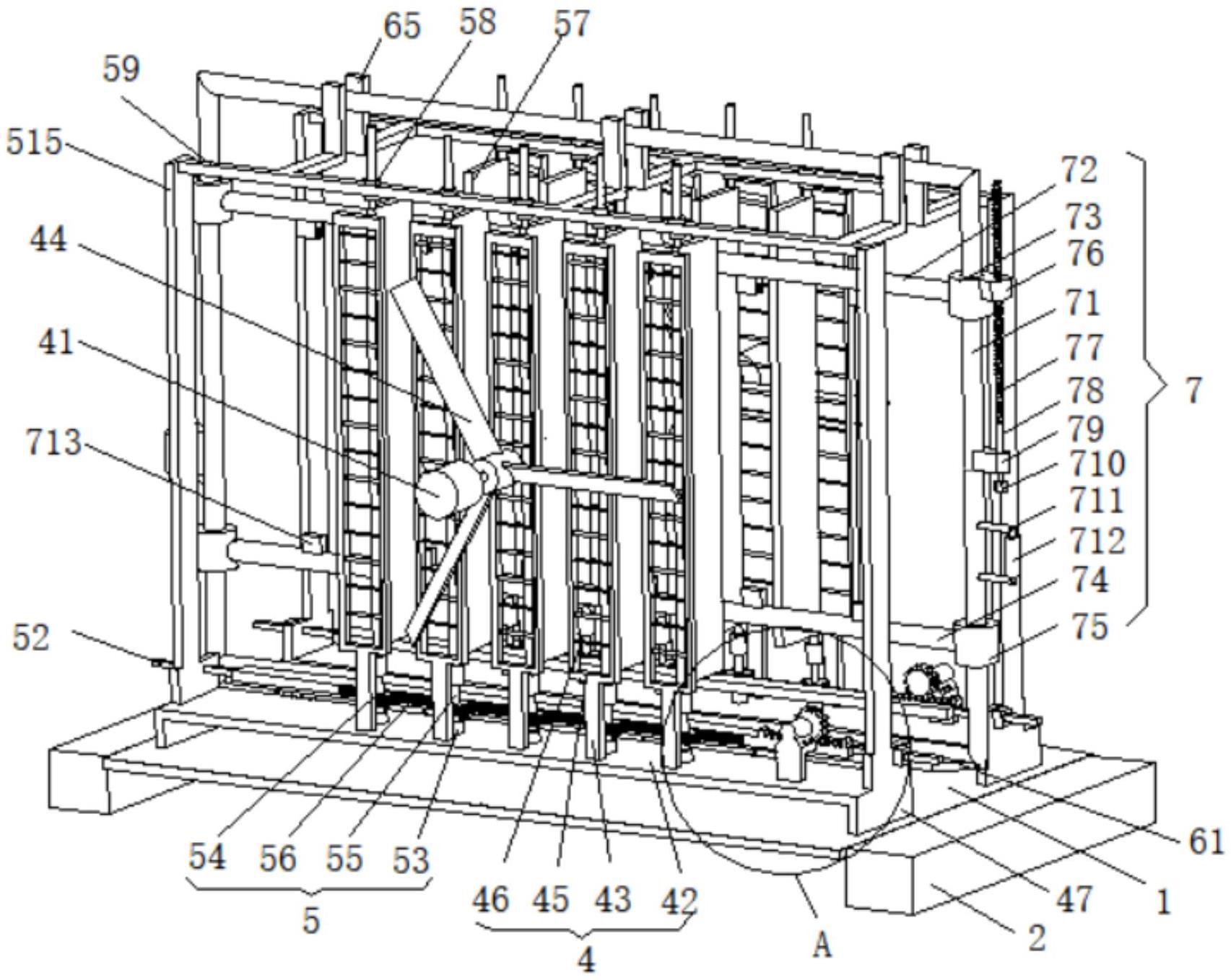

30.图1为本实用新型结构示意图,
31.图2为本实用新型箱体内部结构示意图,
32.图3为本实用新型图2中a处局部放大结构示意图,
33.图4为本实用新型局部结构示意图。
34.图中:1设备平台、2叉车台、3箱体、4烘干单元、41鼓风电机、42支撑台、43加热板支撑杆、44扇叶、45加热框、46加热管、47加高台、48鼓风电机固定台、5扫风单元、51稳向块、52稳向条、53扫风轴承、54从动齿轮、55扫风轴、56传动齿条、57扫风叶、58转动套、59上稳杆、510扫风电机、511主动齿轮、512主动齿条、513防脱卡、514扫风电机台、515加高杆、6传动单元、61传动平台、62滚轴固定耳、63滚轮、64滚轴、65稳向杆、7皮革固定单元、71固定框、72上杆、73上杆套、74下杆,75下杆套、76螺纹块、77螺纹杆、78转动轴、79安装块、710六角头、711把手、712隔热垫、713下夹、714上夹、8观察窗、9物料出入口。
具体实施方式
35.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
36.请参阅图1-4,本实施例提供一种技术方案:一种皮革生产用皮革干燥机,
37.包括设备平台1、箱体3、烘干单元4、扫风单元5、传动单元6和皮革固定单元7;
38.设备平台1:为矩形板,设备平台1上固定连接箱体3;
39.烘干单元4:包含鼓风电机41、支撑台42、加热板支撑杆43、扇叶44、加热框45、加热管46、加高台47和鼓风电机固定台48,设备平台1的上表面前后侧分别通过加高台47固定连接两个前后分布的支撑台42,支撑台42的上表面前侧固定连接五个横向等距分布的加热板支撑杆43,加热板支撑杆43的顶部固定连接加热框45的底部,加热框45内部沿铅锤方向等距的固定连接有加热管46,箱体3的前侧和后侧中部分别通过鼓风电机固定台48安装有鼓风电机41,每个鼓风电机41的输出轴穿过箱体3中部的圆孔延伸至箱体3内并且分别固定连
接扇叶44,鼓风电机41的输入端通过外部控制开关组与外部电源的输出端电连接;
40.扫风单元5,设有两套均安装在设备平台1上,两套扫风单元5分别位于两排加热框45的内侧;
41.扫风单元5包含稳向块51、稳向条52、扫风轴承53、从动齿轮54、扫风轴55、传动齿条56、扫风叶57、转动套58、上稳杆59、加高杆515和扫风动力组件,支撑台42的两端上表面分别固定连接两个加高杆515的底端,两个加高杆515的顶端与上稳杆59的两端固定连接,支撑台42的上表面与支撑杆43对应的位置通过扫风轴承53转动连接扫风轴55的底端,上稳杆59的底部通过转动套58转动连接扫风轴55的顶端,扫风轴55的中部固定连接有扫风叶57,扫风轴55的下部固定连接从动齿轮54,加高杆515的外侧底端固定连接稳向块51,从动齿轮54与传动齿条56啮合连接,传动齿条56的两端分别固定连接稳向条52,稳向条52与稳向块51上的滑孔水平滑动连接,传动齿条56连接动力组件。
42.扫风轴55的顶端可在转动套58没转动,扫风轴55的底端可在扫风轴55内转动因此连接在扫风轴55上的扫风叶57可转动调节方向,扫风轴55下部的从动齿轮54与传动齿条56,传动齿条56在稳向条52和稳向块51限位作用下水平运动时使从动齿轮54转动。
43.扫风动力组件包含扫风电机510、主动齿轮511、主动齿条512、防脱卡513和扫风电机台514,支撑台42的右通过扫风电机台514安装有扫风电机510,扫风电机510的输出轴固定连接主动齿轮511,传动齿条56的顶部右侧固定安装主动齿条512,主动齿轮511和主动齿条512啮合连接,主动齿条512的两端分别固定连接防脱卡513,扫风电机510的输入端通过外部控制开关组与外部电源的输出端电连接。
44.扫风电机51通过主动齿轮511带动主动齿条512进行往复运动,主动齿条512连接从动齿轮54进行往复运动从而使扫风叶57转动达到了。
45.传动单元6,安装在设备平台1上,传动单元6位于两套扫风单元5之间;
46.传动单元6包含传动平台61、滚轴固定耳62、滚轮63、滚轴64和稳向杆65,两个支撑台42的底部内侧分别等距离的固定连接有滚轴固定耳62,两个支撑台42上前后对应的滚轴固定耳62转动连接滚轴64的前后端,滚轴64的中部固定连接滚轮63,滚轮63上横向滚动连接有传动平台61,传动平台61与滚轮63活动连接,上稳杆59的内侧固定稳向杆65。
47.多个滚轮63可通过滚轴64旋转,使滚轮63上的物体轻易快速移动,传动平台61可使传送的物体站立更稳固,稳向杆65可防止传送物体倾倒。
48.皮革固定单元7,安装在传动单元6上。
49.皮革固定单元7包含固定框71、上杆72、上杆套73、下杆74,下杆套75、螺纹块76、螺纹杆77、转动轴78、安装块79、六角头710、把手711、隔热垫712、下夹713和上夹714,固定框71的底部固定连接传动平台61的顶部,固定框71的顶部两侧分别与两个稳向杆65的内侧滑动连接,上杆72的两端分别固定连接上杆套73,两个上杆套73与固定框71两侧顶部竖向滑动连接,上杆72的中部下侧等距固定连接六个上夹714,下杆74的两端分别固定连接两个下杆套75,下杆74的中部上侧等距固定连接六个下夹713,两个下杆套75与固定框71两侧底部竖向滑动连接,右侧的上杆套73的右侧固定连接螺纹块76,固定框71的右侧中部固定连接安装块79,螺纹杆77与螺纹块76上的螺孔螺纹连接,螺纹杆77的下端与转动轴78的上端固定连接,转动轴78与安装块79转动连接,转动轴78的底部固定连接六角头710,固定框71两侧中间偏下的位置分别固定连接把手711,把手711中部包裹式固定隔热垫712。
50.螺纹杆77在螺纹块76内部的旋转可以调节上杆72的位置,上夹714夹住皮革上部,下夹713家住皮革下部,依靠重力自然下坠讲皮革拉开展平,为了更好的均匀的受热干燥,把手711和隔热垫712可使操作工方便操作并且防止烫伤。
51.设备平台1用于整个设备的连接、支撑和保持稳定,箱体3用于防止内部热量散失,鼓风电机41带动扇叶44形成气流,加热框45内的加热管46产生热量在气流的作用下吹响皮革。
52.还包括叉车台2,设备平台1的底部两侧固定连接叉车台2。
53.叉车台2可以抬高设备平台1,方便叉车货叉插入。
54.还包括出入口9和观察窗8,箱体3的两侧开设有物料出入口9,箱体3的前侧上部开设窗洞,窗洞内固定安装观察窗8。
55.出入口9用于物料近进出,观察窗8用于操作工干燥时对内部的观察。
56.本实用新型提供的一种皮革生产用皮革干燥机的工作原理如下:
57.设备平台1用于整个设备的连接、支撑和保持稳定,箱体3用于防止内部热量散失,鼓风电机41带动扇叶44形成气流,加热框45内的加热管46产生热量在气流的作用下吹响皮革。
58.扫风轴55的顶端可在转动套58没转动,扫风轴55的底端可在扫风轴55内转动因此连接在扫风轴55上的扫风叶57可转动调节方向,扫风轴55下部的从动齿轮54与传动齿条56,传动齿条56在稳向条52和稳向块51限位作用下水平运动时使从动齿轮54转动。
59.扫风电机51通过主动齿轮511带动主动齿条512进行往复运动,主动齿条512连接从动齿轮54进行往复运动从而使扫风叶57转动达到了。
60.多个滚轮63可通过滚轴64旋转,使滚轮63上的物体轻易快速移动,传动平台61可使传送的物体站立更稳固,稳向杆65可防止传送物体倾倒。
61.螺纹杆77在螺纹块76内部的旋转可以调节上杆72的位置,上夹714夹住皮革上部,下夹713家住皮革下部,依靠重力自然下坠讲皮革拉开展平,为了更好的均匀的受热干燥,把手711和隔热垫712可使操作工方便操作并且防止烫伤。
62.叉车台2可以抬高设备平台1,方便叉车货叉插入。
63.出入口9用于物料近进出,观察窗8用于操作工干燥时对内部的观察。
64.值得注意的是,以上实施例中所公开的扫风电机(510均采用伺服电机,外部控制开关组控制工作的鼓风电机(41和扫风电机(510采用现有技术中常用的方法。
65.以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其它相关的技术领域,均同理包括在本实用新型的专利保护范围内。
