1.本实用新型涉及固态发酵技术领域，具体为一种哈茨木霉菌固态发酵箱。


背景技术：

2.哈茨木霉菌具有广泛适应性、抗菌广谱性、拮抗机制多样性等优点，可以防治疫霉病、纹枯病、立枯病等多种植物病害，固态发酵是微生物在没有或基本没有游离水的固态基质上的发酵方式,固态基质中气、液、固三相并存,即多孔性的固态基质中含有水和水不溶性物质，现有的哈茨木霉菌固态发酵箱检测哈茨木霉菌固态发酵状态时需要将箱盖打开大量空气进入降低发酵效果。
3.现有的哈茨木霉菌固态发酵箱可实行规模化的高效固体有氧发酵，没有考虑到哈茨木霉菌固态发酵状态检测时需要将箱盖打开大量空气进入降低发酵效果的问题。
4.有鉴于此，有必要研究出一种哈茨木霉菌固态发酵箱，进而方便哈茨木霉菌固态发酵状态检测防止大量空气进入提高发酵效果。


技术实现要素：

5.本实用新型的目的在于提供一种哈茨木霉菌固态发酵箱，以解决上述背景技术中提出的哈茨木霉菌固态发酵状态检测时需要将箱盖打开大量空气进入降低发酵效果的技术问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种哈茨木霉菌固态发酵箱，包括箱体、第一支板和支撑板，所述箱体的内壁安装有第一支板，所述箱体的内壁安装有支撑板；
7.所述第一支板的底部安装有第一弹簧，所述箱体的外壁设有第一开口，所述第一开口的内壁贯穿安装有拉杆，且第一弹簧的一端与拉杆的外壁连接，所述箱体的外壁贯穿安装有堵头，所述堵头的一端安装有拉把，所述堵头的外壁设有卡口，所述堵头的外壁安装有密封环，所述拉杆的外壁安装有卡头；
8.所述箱体的外壁安装有箱门，卡头的一端延伸至卡口的内部。
9.优选的，所述支撑板的外壁贯穿安装有放置架，支撑板的底部安装有电机。
10.优选的，所述电机的输出端安装有转轮，转轮的外壁安装有拉绳，支撑板的底部安装有第二支板，第二支板的外壁设有第三开口，第三开口的内壁贯穿安装有卡柱，卡柱的外壁安装有第二支杆，第二支杆的外壁安装有第二弹簧，且第二弹簧的一端与第二支板的外壁连接，卡柱的一端安装有限位头。
11.优选的，所述箱体的顶部安装有防护垫。
12.优选的，所述箱门的外壁安装有把手。
13.优选的，所述放置架的外壁设有第五开口，且卡柱的一端贯穿第五开口。
14.优选的，所述箱体的底部安装有支撑块。
15.与现有技术相比，本实用新型的有益效果是：
16.1.本实用新型通过安装有卡头、堵头和第一弹簧，实现了方便哈茨木霉菌固态发酵状态检测防止大量空气进入提高发酵效果，拉杆的外壁安装有卡头，拉动拉杆带动第一弹簧移动，第一弹簧移动使拉杆带动卡头移动，卡头移动使其移出卡口，拉动拉把带动堵头移动，堵头移动使其移出箱体，实现了方便哈茨木霉菌固态发酵状态检测防止大量空气进入提高发酵效果的功能；
17.2.本实用新型通过安装有卡柱、拉绳和第二弹簧，实现了方便对放置架清洗防止有哈茨木霉菌固态发酵的残留方便下次使用的效果，电机转动带动转轮转动，转轮转动带动拉绳移动，拉绳移动带动卡柱移动，卡柱移动带动第二支杆移动，第二支杆移动带动第二弹簧移动，第二弹簧移动使卡柱带动限位头移出第五开口，拉动放置架使其移出支撑板方便对放置架的清洗，实现了方便对放置架清洗防止有哈茨木霉菌固态发酵的残留方便下次使用的功能。
附图说明

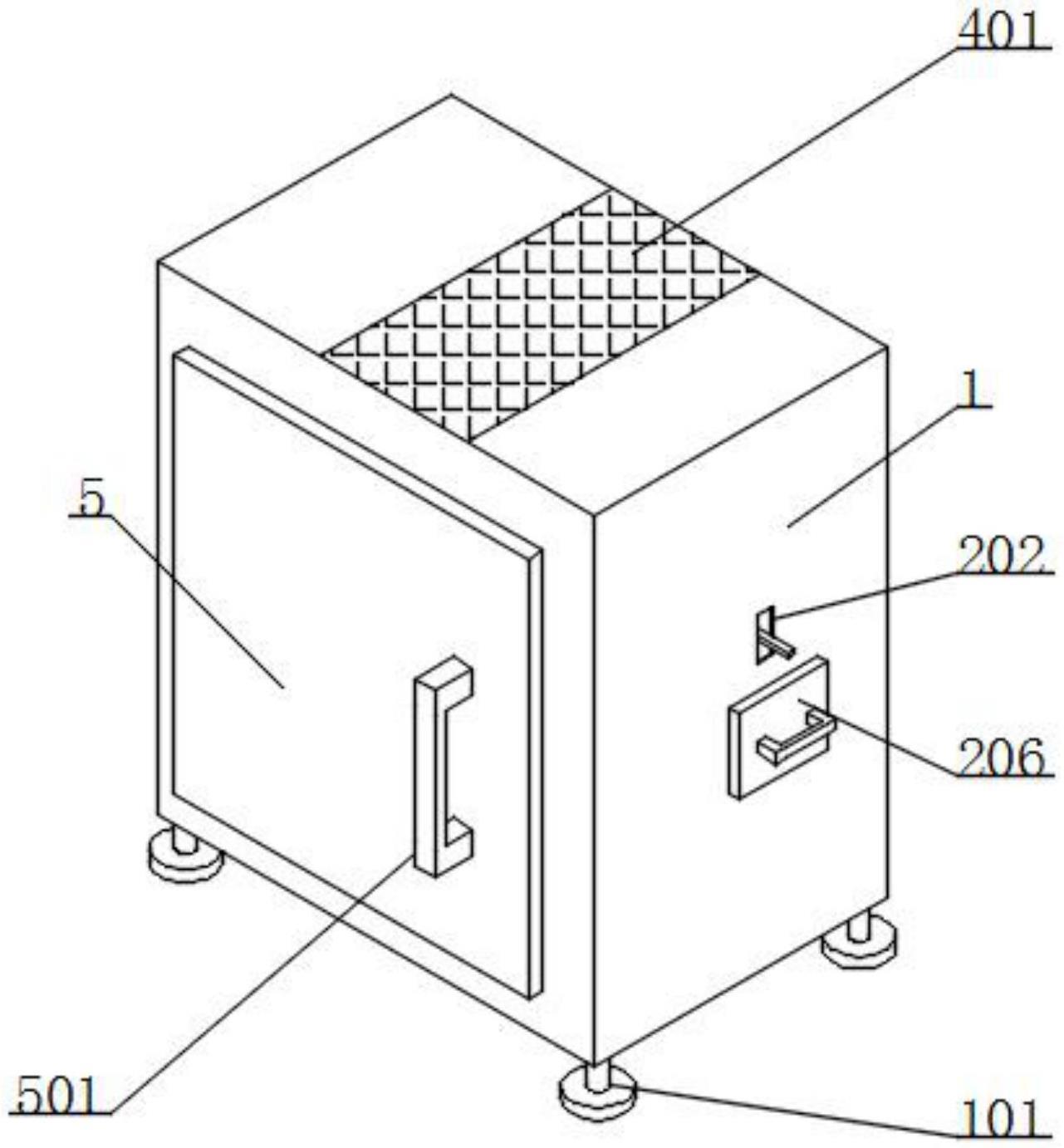

18.图1为本实用新型的整体结构示意图；
19.图2为本实用新型的正视结构示意图；
20.图3为本实用新型的堵头部分结构示意图；
21.图4为本实用新型的卡柱部分结构示意图。
22.图中：1、箱体；101、支撑块；2、第一支板；201、第一弹簧；202、第一开口；203、拉杆；204、卡头；205、堵头；206、拉把；207、卡口；208、密封环；3、电机；301、转轮；302、拉绳；303、第二支板；304、第二弹簧；305、第三开口；306、限位头；307、卡柱；308、第二支杆；4、支撑板；401、防护垫；5、箱门；501、把手；6、放置架；601、第五开口。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
25.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
26.请参阅图1和图2，一种哈茨木霉菌固态发酵箱，包括箱体1、第一支板2和支撑板4，箱体1的作用是为哈茨木霉菌固态发酵保护，第一支板2的作用是为第一弹簧201提供支撑，
支撑板4的作用是为放置架6提供支撑，箱体1的内壁安装有第一支板2，箱体1的内壁安装有支撑板4，箱体1的外壁安装有箱门5，箱门5的作用是方便哈茨木霉菌固态发酵原料的放入，卡头204的一端延伸至卡口207的内部，支撑板4的外壁贯穿安装有放置架6，放置架6的作用是为哈茨木霉菌固态发酵提供场所，支撑板4的底部安装有电机3，箱体1的顶部安装有防护垫401，防护垫401的作用是为箱体1提供保护，箱门5的外壁安装有把手501，把手501的作用是方便箱门5的开启，放置架6的外壁设有第五开口601，且卡柱307的一端贯穿第五开口601，第五开口601的作用是方便放置架6的固定，箱体1的底部安装有支撑块101，支撑块101的作用是为箱体1提供支撑。
27.请参阅图2和图3，第一支板2的底部安装有第一弹簧201，箱体1的外壁设有第一开口202，第一开口202的内壁贯穿安装有拉杆203，且第一弹簧201的一端与拉杆203的外壁连接，箱体1的外壁贯穿安装有堵头205，堵头205的一端安装有拉把206，堵头205的外壁设有卡口207，堵头205的外壁安装有密封环208，第一开口202的作用是方便拉杆203的移动，密封环208的作用是方便堵头205与箱体1的密封，拉杆203的外壁安装有卡头204，拉动拉杆203带动第一弹簧201移动，第一弹簧201移动使拉杆203带动卡头204移动，卡头204移动使其移出卡口207，拉动拉把206带动堵头205移动，堵头205移动使其移出箱体1，实现了方便哈茨木霉菌固态发酵状态检测防止大量空气进入提高发酵效果的功能。
28.请参阅图2和图4，电机3的输出端安装有转轮301，转轮301的外壁安装有拉绳302，支撑板4的底部安装有第二支板303，第二支板303的外壁设有第三开口305，第三开口305的内壁贯穿安装有卡柱307，卡柱307的外壁安装有第二支杆308，第二支杆308的外壁安装有第二弹簧304，且第二弹簧304的一端与第二支板303的外壁连接，卡柱307的一端安装有限位头306，第三开口305的作用是方便卡柱307的移动，电机3转动带动转轮301转动，转轮301转动带动拉绳302移动，拉绳302移动带动卡柱307移动，卡柱307移动带动第二支杆308移动，第二支杆308移动带动第二弹簧304移动，第二弹簧304移动使卡柱307带动限位头306移出第五开口601，拉动放置架6使其移出支撑板4方便对放置架6的清洗，实现了方便对放置架6清洗防止有哈茨木霉菌固态发酵的残留方便下次使用的功能。
29.工作原理，箱体1的作用是为哈茨木霉菌固态发酵保护，第一支板2的作用是为第一弹簧201提供支撑，支撑板4的作用是为放置架6提供支撑，箱门5的作用是方便哈茨木霉菌固态发酵原料的放入，第一开口202的作用是方便拉杆203的移动，密封环208的作用是方便堵头205与箱体1的密封，拉杆203的外壁安装有卡头204，拉动拉杆203带动第一弹簧201移动，第一弹簧201移动使拉杆203带动卡头204移动，卡头204移动使其移出卡口207，拉动拉把206带动堵头205移动，堵头205移动使其移出箱体1，实现了方便哈茨木霉菌固态发酵状态检测防止大量空气进入提高发酵效果的功能，第三开口305的作用是方便卡柱307的移动，电机3转动带动转轮301转动，转轮301转动带动拉绳302移动，拉绳302移动带动卡柱307移动，卡柱307移动带动第二支杆308移动，第二支杆308移动带动第二弹簧304移动，第二弹簧304移动使卡柱307带动限位头306移出第五开口601，拉动放置架6使其移出支撑板4方便对放置架6的清洗，实现了方便对放置架6清洗防止有哈茨木霉菌固态发酵的残留方便下次使用的功能。
30.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新
型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
