1.本实用新型属于电力设备技术领域，具体地说，涉及电力电缆故障测试仪。


背景技术：

2.电力电缆故障测试仪是用来检测电缆故障的专用检测设备，电力电缆故障测试仪使用时工作人员需要手持机器到检测的地点，现有的电力电缆故障测试仪的体积和重量较大工作人员手持搬运时较为费力，且工作人员在进行搬运电力电缆故障测试仪时同时需要携带维修设备等，工作人员的搬运工作难度较大且容易使得机器在搬运的过程滑脱而摔落在地面上，也有部分电力电缆故障测试仪具有背带结构，但是缺乏对背带结构的整理收纳的功能，容易使得背带结构与线路发生缠绕而影响到线路的正常铺设。
3.有鉴于此特提出本实用新型。


技术实现要素：

4.为解决上述技术问题，本实用新型采用技术方案的基本构思是：
5.电力电缆故障测试仪,包括故障测试仪本体，故障测试仪本体的前端面设置有把手，还包括设置在故障测试仪本体底部四个拐角处的减震组件，故障测试仪本体的上表面固定连接有收纳组件，故障测试仪本体的两侧外壁上固定连接有安装组件，安装组件的内壁上套设有背带组件，背带组件包括套接在两侧安装组件内壁上的卡环，两侧卡环的内壁之间通过背带本体固定连接，背带本体的内侧外壁上固定连接有海绵垫。
6.减震组件包括固定连接在故障测试仪本体底部四个拐角处的挤压杆，挤压杆的底部固定连接有缓冲板，缓冲板的底部固定连接有减震弹簧的一端，减震弹簧的另一端固定连接在减震壳体的底部内壁上，缓冲板滑动连接在阻尼橡胶垫的内壁，阻尼橡胶垫固定连接在减震壳体的内壁上，减震壳体的底部固定连接有底板。
7.安装组件包括固定连接在故障测试仪本体两侧外壁上方的弧形卡接板，弧形卡接板的外壁上固定连接有u型固定板，u型固定板的内壁上滑动连接有限位组件。
8.限位组件包括滑动连接在u型固定板内壁上的限位杆，限位杆的一端固定连接有拉球，限位杆的另一端穿过u型固定板和弧形卡接板与卡板固定连接，限位杆的外壁上固定连接有挤压板，且挤压板位于u型固定板的内侧，限位杆的外壁上套设有挤压弹簧，且挤压弹簧位于挤压板与u型固定板之间。
9.收纳组件包括固定连接在故障测试仪本体上表面的第一固定板，第一固定板的上表面固定连接有收纳盒。
10.本实用新型与现有技术相比具有以下有益效果：
11.本实用新型的电力电缆故障测试仪，通过背带组件的设置，背带本体可以斜跨在工作人员的肩部，工作人员通过肩膀将设备跨起，使得工作人员的双手可以空出搬运其他的维修设备等，测试仪斜跨在工作人员的肩膀不会发生滑落，提高了对测试仪搬运的稳定性，同时，当测试仪搬运至合适的位置时可以轻松的将背带组件取下，避免了背带组件与线
路发生缠绕，提高了检测工作进行的稳定性。
12.下面结合附图对本实用新型的具体实施方式作进一步详细的描述。
附图说明
13.在附图中：

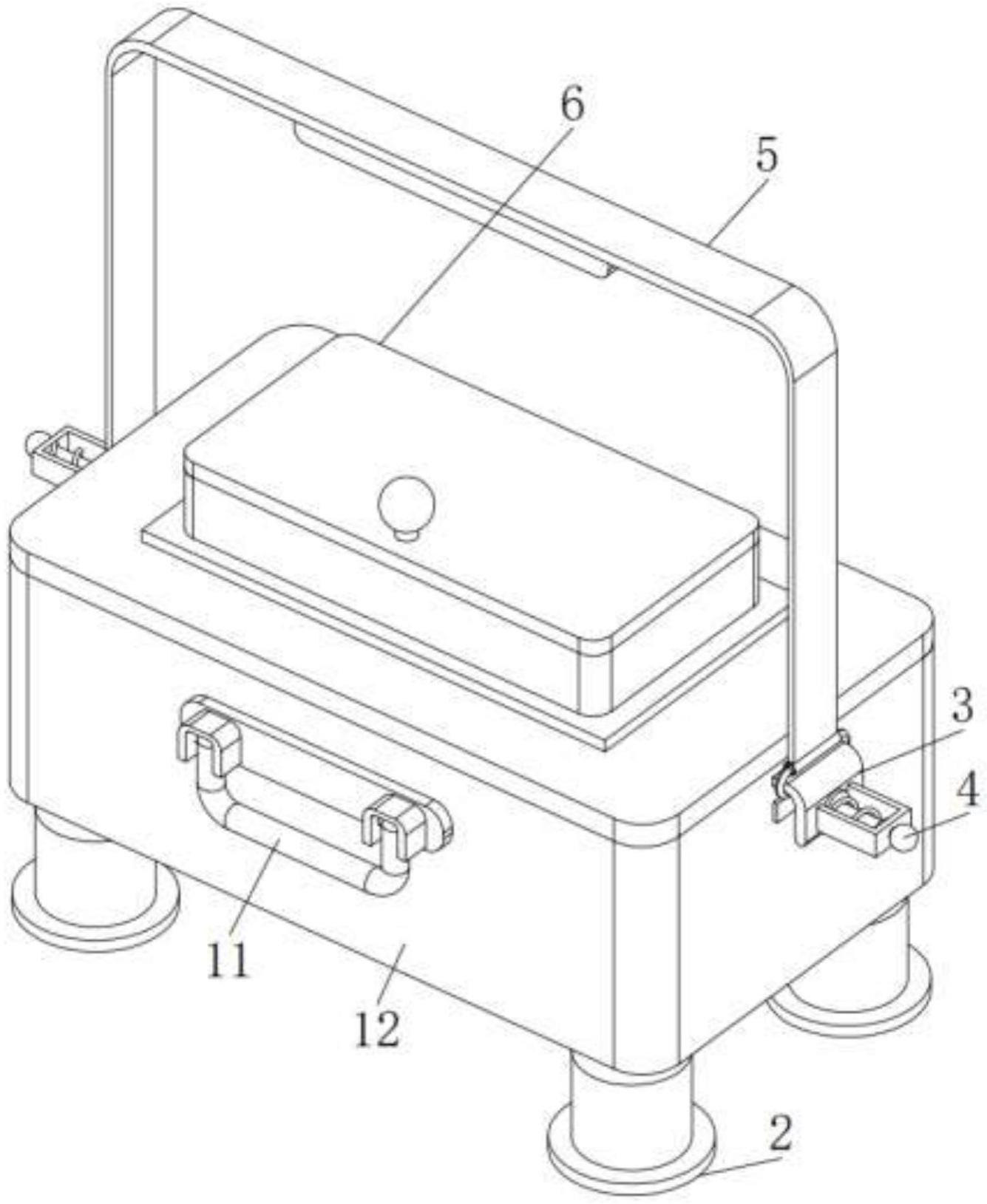

14.图1为电力电缆故障测试仪结构示意图；
15.图2为减震组件部分剖视的结构示意图；
16.图3为安装组件结构示意图；
17.图4为限位组件结构示意图；
18.图5为背带组件结构示意图；
19.图6为收纳组件结构示意图。
20.图中：11、把手；12、故障测试仪本体；2、减震组件；21、底板；22、阻尼橡胶垫；23、减震壳体；24、挤压杆；25、缓冲板；26、减震弹簧；3、安装组件；31、弧形卡接板；32、u型固定板；4、限位组件；41、卡板；42、限位杆；43、挤压板；44、挤压弹簧；45、拉球；5、背带组件；51、卡环；52、海绵垫；53、背带本体；6、收纳组件；61、第一固定板；62、收纳盒。
具体实施方式
21.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对实施例中的技术方案进行清楚、完整地描述，以下实施例用于说明本实用新型。
22.如图1至图6所示，电力电缆故障测试仪，包括故障测试仪本体12，故障测试仪本体12的前端面设置有把手11，还包括设置在故障测试仪本体12底部四个拐角处的减震组件2，故障测试仪本体12的上表面固定连接有收纳组件6，故障测试仪本体12的两侧外壁上固定连接有安装组件3，安装组件3的内壁上套设有背带组件5，背带组件5包括套接在两侧安装组件3内壁上的卡环51，两侧卡环51的内壁之间通过背带本体53固定连接，背带本体53的内侧外壁上固定连接有海绵垫52。
23.此处需要说明的是：卡环51可以卡接在弧形卡接板31的内壁上
24.减震组件2包括固定连接在故障测试仪本体12底部四个拐角处的挤压杆24，挤压杆24的底部固定连接有缓冲板25，缓冲板25的底部固定连接有减震弹簧26的一端，减震弹簧26的另一端固定连接在减震壳体23的底部内壁上，缓冲板25滑动连接在阻尼橡胶垫22的内壁，阻尼橡胶垫22固定连接在减震壳体23的内壁上，减震壳体23的底部固定连接有底板21；
25.此处需要说明的是：使用过程中减震弹簧26始终处于可接受形变范围之内。
26.安装组件3包括固定连接在故障测试仪本体12两侧外壁上方的弧形卡接板31，弧形卡接板31的外壁上固定连接有u型固定板32，u型固定板32的内壁上滑动连接有限位组件4；
27.此处需要说明的是：弧形卡接板31和u型固定板32上均开设有通孔为限位杆42提供运动空间。
28.限位组件4包括滑动连接在u型固定板32内壁上的限位杆42，限位杆42的一端固定
连接有拉球45，限位杆42的另一端穿过u型固定板32和弧形卡接板31与卡板41固定连接，限位杆42的外壁上固定连接有挤压板43，且挤压板43位于u型固定板32的内侧，限位杆42的外壁上套设有挤压弹簧44，且挤压弹簧44位于挤压板43与u型固定板32之间；
29.此处需要说明的是：自然状态下时挤压弹簧44会将挤压板43挤压贴合在弧形卡接板31的外壁上，同时卡板41也挤压贴合在故障测试仪本体12的外壁上。
30.收纳组件6包括固定连接在故障测试仪本体12上表面的第一固定板61，第一固定板61的上表面固定连接有收纳盒62；
31.此处需要说明的是：收纳盒62可以收纳背带组件5盒维修工具等。
32.需要使用时，先向外拉动拉球45，拉球45向外拉动时会通过限位杆42带动卡板41脱离故障测试仪本体12的表面，再将卡环51通过卡板41内侧的空间卡接在弧形卡接板31的内壁上，再松开拉球45，拉球45松开时挤压弹簧44会进行形变回弹，挤压弹簧44进行形变回弹时会将卡板41挤压贴合在故障测试仪本体12的外壁上，限位杆42可以避免卡环51从弧形卡接板31的内壁上滑落，当不需要使用时，再向外拉动拉球45将卡环51取下即可，不使用时将背带组件5放入收纳盒62内；
33.当故障测试仪本体12放下时或受到外界的震动时挤压杆24会进行上下的直线运动，挤压杆24进行上下的直线运动时会带动缓冲板25进行上下的直线运动，一方面，缓冲板25进行上下的直线运动时会受到阻尼橡胶垫22的阻尼作用而减缓运动趋势，另一方面，缓冲板25进行上下的直线运动时会受到减震弹簧26的回弹力进而进一步的降低缓冲板25的运动趋势，起到了良好的缓冲减震效果。
