一种通风管道吊装结构的制作方法

1.本实用新型是一种通风管道吊装结构,属于通风管道领域。


背景技术:

2.通风管道是工业与民用建筑的通风与空调工程用金属或复合管道,是为了使空气流通,降低有害气体浓度的基础设施。
3.公告号为cn203865832u的中国专利公开了一种风管的吊装用夹具,包括一相对安装在一起的上夹板和下夹板,上夹板与下夹板为n形,上夹板和下夹板的两端延长边之间采用螺杆、螺母和垫片夹紧固定;上夹板和下夹板的内部与风管的接触面上,各设有橡胶垫板;上夹板和下夹板两端延长边上各安装有数个加强筋板;上夹板的顶部安装有一吊耳。
4.该方案虽然便于安装,提升了风管吊装的平稳性,但在风管工作过程中,由于通风管道在通风过程中气流会撞击通风管道壁,使得通风管道发生震动,使得螺母与螺杆之间发生松动,影响其吊装稳定性。


技术实现要素:

5.针对现有技术存在的不足,本实用新型目的是提供一种通风管道吊装结构。为了实现上述目的,本实用新型是通过如下的技术方案来实现,一种通风管道吊装结构,包括底座与放置架,所述底座内设有与所述放置架相配合的竖向缓冲保护机构,所述放置架内部设有风管,所述放置架的顶部设有盖板,所述盖板的底部与所述风管顶部挤压在一起,所述放置架的两侧内壁上均设有若干个横向缓冲保护机构,所述横向缓冲保护机构包括开设有在所述放置架内壁上的容纳槽,所述容纳槽内底部设有壳体,所述壳体内部滑动连接有升降板,所述升降板的顶部中心处设有升降杆,所述升降杆的外表面套设有弹簧二,所述弹簧二的两端分别与所述升降板与所述壳体内顶部挤压在一起,所述壳体的外表面固定有固定件,所述固定件外表面活动连接有活动杆,所述活动杆上活动连接有挤压杆,所述挤压杆一端与所述风管侧边外表面挤压在一起,所述升降杆的顶端贯穿所述壳体与所述挤压杆的另一端活动连接在一起,所述底座的两侧外表面均固定有吊板,所述吊板通过螺栓与天花板连接在一起。
6.进一步地,所述竖向缓冲保护机构包括开设在所述底座顶部中心处的竖槽,所述竖槽的内部两侧均开设有贯穿至所述底座侧边外表面的横槽,所述横槽的中部开设有连通槽。
7.进一步地,所述竖槽的内顶部设有承重件,所述承重件的顶端与所述放置架的底部连接固定,所述承重件的底部固定有固定梯形块,所述横槽内部滑动连接有移动梯形块。
8.进一步地,所述移动梯形块的一端贯穿至所述竖槽内与所述固定梯形块的斜面挤压在一起,所述连通槽内顶部设有弹簧一,所述弹簧一的底部设有斜面块,所述移动梯形块的另一端与所述斜面块的底部挤压在一起。
9.进一步地,所述弹簧一与所述弹簧二两者均为压缩弹簧,所述弹簧一与所述弹簧
二两者均的端部均设有弹簧垫圈。
10.进一步地,所述放置架的内壁上设有若干个缓冲块,所述缓冲块与所述容纳槽交错设置,所述缓冲块由橡胶材料制成。
11.本实用新型的有益效果,
12.通过竖向缓冲保护机构的设计,当风管竖向晃动时,风管带动放置架与承重件两者下降,承重件下降的同时带动固定梯形块下降,固定梯形块下降的同时通过两侧的斜面推动移动梯形块横向移动,一定梯形块的另一斜面端则挤压斜面块,推动斜面块上升并挤压弹簧一,进而通过弹簧一的伸缩来将风管竖向晃动产生的压力缓冲掉,从而对吊装结构起到保护作用。
13.通过横向缓冲保护机构的设计,当风管在横向晃动时,风管挤压两侧的挤压杆,挤压杆受到挤压时会向下旋转,此时,此时挤压杆的顶端则会带动升降杆上升,升降杆上升的同时带动升降板上升并挤压弹簧二,进而通过弹簧二的。
14.通过盖板的设计,从而可以将放置架的顶部封住,进而将风管限定在放置架内部,使得风管不会从放置架内部脱离;
15.通过活动杆的设计,从而可以使得挤压杆的弧形运动与升降杆的竖向直线移动相适配,使得两者不同的运动动作有一个协调缓冲的空间。
附图说明
16.通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显,

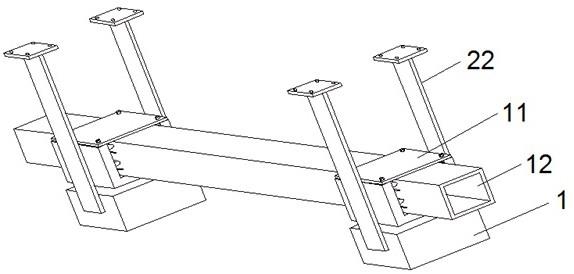

17.图1为本实用新型一种通风管道吊装结构的立体结构示意图;
18.图2为本实用新型一种通风管道吊装结构的正视结构示意图;
19.图3为本实用新型一种通风管道吊装结构的底座内部结构示意图;
20.图4为本实用新型一种通风管道吊装结构的放置架局部内部结构示意图;
21.图中,1、底座;2、竖槽;3、横槽;4、连通槽;5、承重件;6、固定梯形块;7、移动梯形块;8、弹簧一;9、斜面块;10、放置架;11、盖板;12、风管;13、容纳槽;14、壳体;15、升降板;16、升降杆;17、弹簧二;18、固定件;19、活动杆;20、挤压杆;21、缓冲块;22、吊板。
实施方式
22.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
23.请参阅图 1-4 ,本实用新型提供一种通风管道吊装结构技术方案,一种通风管道吊装结构,包括底座1与放置架10,所述底座1内设有与所述放置架10相配合的竖向缓冲保护机构,所述放置架10内部设有风管12,所述放置架10的顶部设有盖板11,所述盖板11的底部与所述风管12顶部挤压在一起,所述放置架10的两侧内壁上均设有若干个横向缓冲保护机构,所述横向缓冲保护机构包括开设有在所述放置架10内壁上的容纳槽13,所述容纳槽13内底部设有壳体14,所述壳体14内部滑动连接有升降板15,所述升降板15的顶部中心处设有升降杆16,所述升降杆16的外表面套设有弹簧二17,所述弹簧二17的两端分别与所述升降板15与所述壳体14内顶部挤压在一起,所述壳体14的外表面固定有固定件18,所述固
定件18外表面活动连接有活动杆19,所述活动杆19上活动连接有挤压杆20,所述挤压杆20一端与所述风管12侧边外表面挤压在一起,所述升降杆16的顶端贯穿所述壳体14与所述挤压杆20的另一端活动连接在一起,所述底座1的两侧外表面均固定有吊板22,所述吊板22通过螺栓与天花板连接在一起;通过横向缓冲保护机构的设计,当风管12在横向晃动时,风管12挤压两侧的挤压杆20,挤压杆20受到挤压时会向下旋转,此时,此时挤压杆12的顶端则会带动升降杆16上升,升降杆16上升的同时带动升降板15上升并挤压弹簧二17,进而通过弹簧二17的。
24.参阅图 1-3,所述竖向缓冲保护机构包括开设在所述底座1顶部中心处的竖槽2,所述竖槽2的内部两侧均开设有贯穿至所述底座1侧边外表面的横槽3,所述横槽3的中部开设有连通槽4,所述竖槽2的内顶部设有承重件5,所述承重件5的顶端与所述放置架10的底部连接固定,所述承重件5的底部固定有固定梯形块6,所述横槽3内部滑动连接有移动梯形块7,所述移动梯形块7的一端贯穿至所述竖槽2内与所述固定梯形块6的斜面挤压在一起,所述连通槽4内顶部设有弹簧一8,所述弹簧一8的底部设有斜面块9,所述移动梯形块7的另一端与所述斜面块9的底部挤压在一起;通过竖向缓冲保护机构的设计,当风管12竖向晃动时,风管12带动放置架10与承重件5两者下降,承重件5下降的同时带动固定梯形块6下降,固定梯形块6下降的同时通过两侧的斜面推动移动梯形块7横向移动,一定梯形块7的另一斜面端则挤压斜面块9,推动斜面块9上升并挤压弹簧一8,进而通过弹簧一8的伸缩来将风管12竖向晃动产生的压力缓冲掉,从而对吊装结构起到保护作用。
25.参阅图 1-4,所述弹簧一8与所述弹簧二17两者均为压缩弹簧,所述弹簧一8与所述弹簧二17两者均的端部均设有弹簧垫圈,所述放置架10的内壁上设有若干个缓冲块21,所述缓冲块21与所述容纳槽13交错设置,所述缓冲块21由橡胶材料制成,通过缓冲块21的设计,从而可以在风管12横向晃动时,给与风管12一个弹性缓冲的空间。
26.在使用时,先将风管12放置在放置架10内,然后,通过盖板11将放置架10的顶部封住,将风管12固定在放置架10内部,此时,风管12的侧边与若干个挤压杆20挤压在一起;
27.当风管12在横向晃动时,风管12挤压两侧的挤压杆20,挤压杆20受到挤压时会向下旋转,此时,此时挤压杆12的顶端则会带动升降杆16上升,升降杆16上升的同时带动升降板15上升并挤压弹簧二17,进而通过弹簧二17的伸缩来将风管12横向晃动产生的压力缓冲掉,从而对吊装结构起到保护作用;
28.当风管12竖向晃动时,风管12带动放置架10与承重件5两者下降,承重件5下降的同时带动固定梯形块6下降,固定梯形块6下降的同时通过两侧的斜面推动移动梯形块7横向移动,一定梯形块7的另一斜面端则挤压斜面块9,推动斜面块9上升并挤压弹簧一8,进而通过弹簧一8的伸缩来将风管12竖向晃动产生的压力缓冲掉,从而对吊装结构起到保护作用。
29.虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
