1.本实用新型涉及监控摄像技术领域,具体为一种基于物联网的4k智能摄像设备。


背景技术:

2.物联网监控是一种防范能力较强的综合系统,通过视频、声音监控以其直观、准确、及时和信息内容,以实现物与物、物与人之间的联动反应,因此物联网监控的应用正在不断普及。
3.现有的用于物联网的摄像头移动调整结构较为复杂,不方便在水平位置上进行平移摄像,需要设计一种物联网的摄像设备来解决上述问题。


技术实现要素:

4.本实用新型的目的在于提供一种基于物联网的4k智能摄像设备,解决背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:
6.一种基于物联网的4k智能摄像设备,包括横向移动框及摄像机主体,所述横向移动框设有开口;
7.所述摄像机主体设有连接杆,所述连接杆穿过开口延伸至横向移动框内部,且所述连接杆与开口滑动连接;
8.所述横向移动框一侧设有延伸仓,且所述延伸仓内部设有驱动组件,所述驱动组件与横向移动框滑动连接,所述连接杆一端与驱动组件连接。
9.进一步,所述横向移动框设有便于安装的安装板。
10.进一步,所述连接杆两侧设有滑块,所述开口两侧内壁设有与滑块对应的滑槽。
11.进一步,所述驱动组件由电动推杆、齿条组成,所述电动推杆设于延伸仓内部且输出端连接齿条,所述齿条延伸至横向移动框内部,所述连接杆一端设有与齿条啮合的齿轮。
12.进一步,所述齿条设有连接块,所述横向移动框设有限位滑槽,所述连接块顶端设有与限位滑槽配合使用的限位滑块。
13.与现有技术相比,本实用新型的有益效果是:
14.采用齿条与齿轮的配合设计,实现摄像设备在水平位置上的位移,方便快捷,结构简单有效。
附图说明

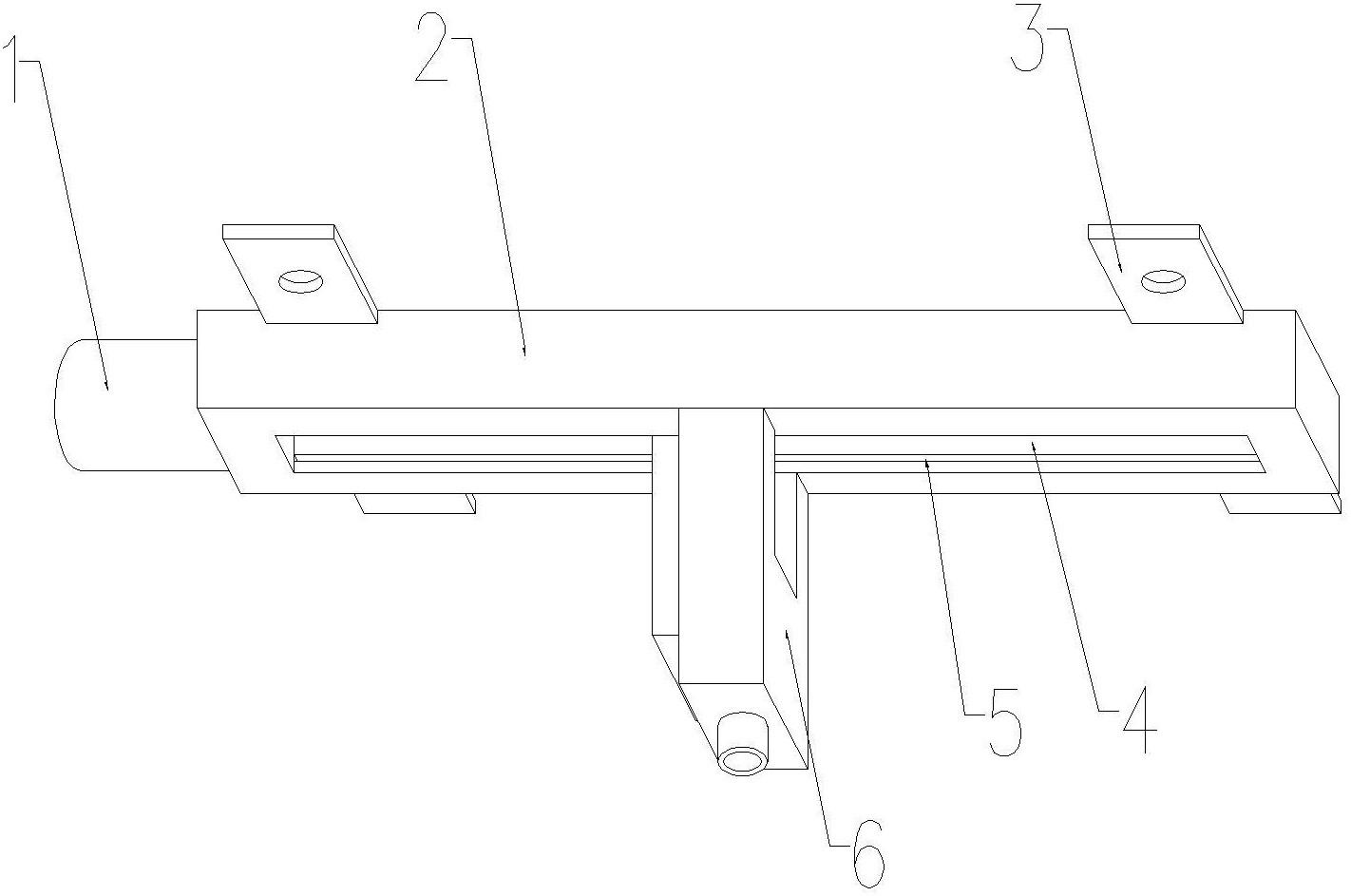

15.图1为本实用新型的整体结构示意图;
16.图2为本实用新型的摄像机主体结构示意图;
17.图3为本实用新型的横向移动框内部结构示意图;
18.图4为本实用新型的限位滑块与限位滑槽连接示意图。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
20.实施例1,请参阅图1-2:
21.一种基于物联网的4k智能摄像设备,包括横向移动框2及摄像机主体6,在横向移动框2上开设开口4,为了方便固定安装,在横向移动框2上设置安装板3,便于安装螺栓固定墙面。
22.在摄像机主体6上设置连接杆601,使得连接杆601穿过开口4延伸至横向移动框2内部;
23.为了方便滑动,在连接杆601两侧设置滑块602,在开口4两侧内壁开设与滑块602对应的滑槽5。
24.如图3-4所示:
25.在横向移动框2一侧设置延伸仓1,为了实现移动,在延伸仓1内部设置驱动组件,其中驱动组件由电动推杆101、齿条102组成,将电动推杆101设于延伸仓1内部,将其输出端连接齿条102,将齿条102延伸至横向移动框2内部,同时在连接杆601一端设置与齿条102啮合的齿轮603,实现摄像机主体6的移动;
26.为了使得移动过程更稳定,在齿条102上设置连接块103,在横向移动框2上开设限位滑槽,在连接块103顶端设置与限位滑槽配合使用的限位滑块104。
27.使用原理:
28.在横向移动框2内部安装ni工业控制器(未画出,本技术领域人员进行编程),使其设备可以接入物联网;
29.电动推杆101带动齿条102进行移动,从而使得齿轮603转动位移,带动摄像机主体6在水平方位上移动,简单有效,在此过程中,齿条102上的连接块103设有限位滑块104,可以保证移动过程的稳定,同理,连接杆601上的滑块可以保证摄像机主体6移动的稳定。
30.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


技术特征:
1.一种基于物联网的4k智能摄像设备,包括横向移动框(2)及摄像机主体(6),其特征在于,所述横向移动框(2)设有开口(4);所述摄像机主体(6)设有连接杆(601),所述连接杆(601)穿过开口(4)延伸至横向移动框(2)内部,且所述连接杆(601)与开口(4)滑动连接;所述横向移动框(2)一侧设有延伸仓(1),且所述延伸仓(1)内部设有驱动组件,所述驱动组件与横向移动框(2)滑动连接,所述连接杆(601)一端与驱动组件连接。2.如权利要求1所述的一种基于物联网的4k智能摄像设备,其特征在于,所述横向移动框(2)设有便于安装的安装板(3)。3.如权利要求1所述的一种基于物联网的4k智能摄像设备,其特征在于,所述连接杆(601)两侧设有滑块(602),所述开口(4)两侧内壁设有与滑块(602)对应的滑槽(5)。4.如权利要求1所述的一种基于物联网的4k智能摄像设备,其特征在于,所述驱动组件由电动推杆(101)、齿条(102)组成,所述电动推杆(101)设于延伸仓(1)内部且输出端连接齿条(102),所述齿条(102)延伸至横向移动框(2)内部,所述连接杆(601)一端设有与齿条(102)啮合的齿轮(603)。5.如权利要求4所述的一种基于物联网的4k智能摄像设备,其特征在于,所述齿条(102)设有连接块(103),所述横向移动框(2)设有限位滑槽,所述连接块(103)顶端设有与限位滑槽配合使用的限位滑块(104)。

技术总结
本实用新型公开了一种基于物联网的4k智能摄像设备,包括横向移动框及摄像机主体,所述横向移动框设有开口;所述摄像机主体设有连接杆,所述连接杆穿过开口延伸至横向移动框内部,且所述连接杆与开口滑动连接;所述横向移动框一侧设有延伸仓,且所述延伸仓内部设有驱动组件,所述驱动组件与横向移动框滑动连接,所述连接杆一端与驱动组件连接。本实用新型采用齿条与齿轮的配合设计,实现摄像设备在水平位置上的位移,方便快捷,结构简单有效。结构简单有效。结构简单有效。
