1.本实用新型属于隧道检测技术领域，尤其涉及一种隧道激光断面检测仪。


背景技术：

2.隧道激光断面检测仪可以用于对隧道断面的快速检测，特别是在施工检测、竣工验收、质量控制等工作中能快速获得断面数据，隧道激光断面检测仪在使用的过程中往往需要使用者手动携带移动，这就过于麻烦，同时隧道较暗时，则会影响隧道激光断面检测仪的检测效果，调节高度的方式不够快速，没有一个工具盒进行放置工具以便随时需要使用，现有技术存在的问题是：使用效果较差，需要使用者手动携带移动，隧道较暗时会影响检测效果，不具备工具盒收纳工具的功能和调节高度不够快速，因此提出一种隧道激光断面检测仪用以解决上述问题。


技术实现要素：

3.针对现有技术存在的问题，本实用新型提供了一种隧道激光断面检测仪，具备可快速调节高度、可对工具收纳，移动便捷和照明效果更好的优点，解决了现有使用效果较差，需要使用者手动携带移动，隧道较暗时会影响检测效果，不具备工具盒收纳工具功能和调节高度不够快速的问题。
4.本实用新型是这样实现的，一种隧道激光断面检测仪，包括推车，所述推车由壳体、抽屉、把手、四个固定块和四个滚轮组成，所述抽屉位于壳体的内部且滑动连接，所述把手的右侧与壳体的左侧固定连接，四个固定块均与壳体固定连接且分别位于壳体前侧和后侧的左侧和右侧，四个固定块的表面均与四个滚轮的内部活动连接，所述壳体的顶部固定连接有固定柱，所述固定柱的内部滑动连接有调节柱，所述调节柱的顶部固定连接有检测仪，所述滚轮的右侧固定连接有配合块，所述配合块的内部设置有卡紧组件。
5.作为本实用新型优选的，所述卡紧组件包括空腔，所述空腔开设于配合块的内部，所述空腔的内部活动连接有卡紧块，所述卡紧块的顶部和底部均固定连接有限位块，两个限位块的前侧均固定连接有挤压弹簧，两个挤压弹簧的前侧均与空腔内壁的前侧固定连接，通过设置卡紧组件，卡紧块能够通过空腔移动至壳体的内部，从而实现滚轮的固定。
6.作为本实用新型优选的，所述卡紧块的后侧通过空腔依次配合块和壳体且延伸至壳体的内部，所述卡紧块的后侧与壳体的内部紧密接触，通过设置卡紧块，卡紧块能够从空腔移动至壳体的内部和从壳体的内部移出，从而实现滚轮与壳体的固定和滚轮通过固定块旋转。
7.作为本实用新型优选的，所述固定柱前侧的顶部固定连接有照明灯，用于对隧道照明，通过设置照明灯，能够对隧道的内部进行照明，从而增加光亮便于检测仪检测隧道。
8.作为本实用新型优选的，所述固定柱的内部螺纹连接有螺杆，所述螺杆的右侧依次贯穿固定柱和调节柱且延伸至调节柱的右侧，通过设置螺杆，螺杆的使用，能够使调节柱在固定柱的内部固定，从而使调节柱带动检测仪与固定柱的固定。
9.作为本实用新型优选的，所述调节柱的内部开设有螺纹孔，所述螺纹孔的数量为多个且均匀分布于调节柱的内部，多个螺纹孔的内部均与螺杆的表面螺纹连接，通过设置多个螺纹孔，多个螺纹孔与螺杆的配合使用，能够使调节柱带动检测仪调节多个不同的高度并与固定柱固定。
10.作为本实用新型优选的，所述壳体的右侧固定连接有凸块，所述抽屉右侧的顶部固定连接有插接块，所述凸块的内部插接连接有插销且紧密接触，所述插销的底部依次贯穿凸块和插接块且延伸至插接块的底部，通过设置凸块、插接块和插销，通过插销插入凸块和插接块的内部，从而使抽屉在壳体的内部固定。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过设置推车、壳体、抽屉、把手、固定块、滚轮和固定柱等结构部件，卡紧组件的使用，实现滚轮与壳体的固定和旋转滚轮，螺杆的多个螺纹孔的配合使用，实现调节柱带动检测仪调节多个不同的高度并固定，抽屉的内部能够放置工具，照明灯可用于对隧道照明，具备可快速调节高度、可对工具收纳，移动便捷和照明效果更好的优点。
13.2、本实用新型通过设置推车、壳体、抽屉、把手、固定块、滚轮和固定柱等结构部件，通过拧动螺杆向左方向移动，使螺杆从调节柱的内部移出，从而可以使调节柱带动检测仪能够向上或向下方向移动，螺杆插入调节柱的内部，实现调节高度后的调节柱固定，通过使用照明灯能够对检测仪提供亮度，为了更好的是检测仪工作，需要将壳体与地面接触，通过人力拉动卡紧块向前移动并从壳体的内部移出，从而可以将滚轮向上方向旋转，卡紧块向前移动的过程中会使两个限位块向前移动并使两个挤压弹簧产生一个形变的力，松开卡紧块后，两个挤压弹簧会给予两个限位块一个相同的力，使两个限位块带动卡紧块回弹至原位并使卡紧块回弹至壳体的内部，从而使旋转后的滚轮与壳体固定，将插销向上移动并从凸块的内部移出，从而可以拉出抽屉。
附图说明

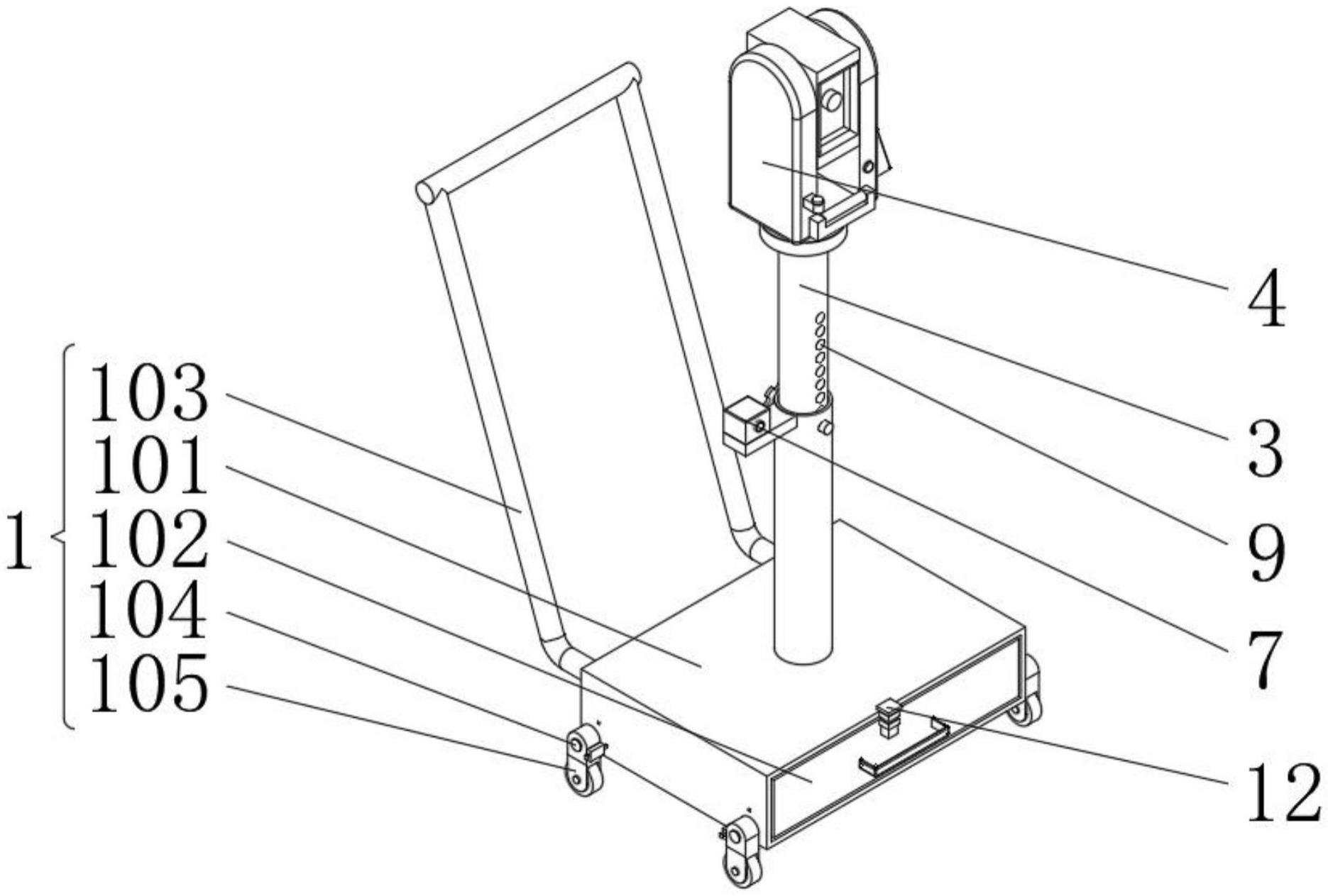

14.图1是本实用新型实施例提供的结构示意图；
15.图2是本实用新型实施例提供局部结构的细化立体图；
16.图3是本实用新型实施例提供的图2中a处放大图；
17.图4是本实用新型实施例提供滚轮的立体结构示意图。
18.图中：1、推车；101、壳体；102、抽屉；103、把手；104、固定块；105、滚轮；2、固定柱；3、调节柱；4、检测仪；5、配合块；6、卡紧组件；601、空腔；602、卡紧块；603、限位块；604、挤压弹簧；7、照明灯；8、螺杆；9、螺纹孔；10、凸块；11、插接块；12、插销。
具体实施方式
19.为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
20.下面结合附图对本实用新型的结构作详细的描述。
21.如图1至图4所示，本实用新型实施例提供的一种隧道激光断面检测仪，包括推车1、壳体101、抽屉102、把手103、固定块104、滚轮105、固定柱2、调节柱3、检测仪4、配合块5、卡紧组件6、空腔601、卡紧块602、限位块603、挤压弹簧604、照明灯7、螺杆8、螺纹孔9、凸块
10、插接块11和插销12，推车1由壳体101、抽屉102、把手103、四个固定块104和四个滚轮105组成，抽屉102位于壳体101的内部且滑动连接，把手103的右侧与壳体101的左侧固定连接，四个固定块104均与壳体101固定连接且分别位于壳体101前侧和后侧的左侧和右侧，四个固定块104的表面均与四个滚轮105的内部活动连接，壳体101的顶部固定连接有固定柱2，固定柱2的内部滑动连接有调节柱3，调节柱3的顶部固定连接有检测仪4，滚轮105的右侧固定连接有配合块5，配合块5的内部设置有卡紧组件6。
22.参考图4，卡紧组件6包括空腔601，空腔601开设于配合块5的内部，空腔601的内部活动连接有卡紧块602，卡紧块602的顶部和底部均固定连接有限位块603，两个限位块603的前侧均固定连接有挤压弹簧604，两个挤压弹簧604的前侧均与空腔601内壁的前侧固定连接。
23.采用上述方案：通过设置卡紧组件6，卡紧块602能够通过空腔601移动至壳体101的内部，从而实现滚轮105的固定。
24.参考图1，卡紧块602的后侧通过空腔601依次配合块5和壳体101且延伸至壳体101的内部，卡紧块602的后侧与壳体101的内部紧密接触。
25.采用上述方案：通过设置卡紧块602，卡紧块602能够从空腔601移动至壳体101的内部和从壳体101的内部移出，从而实现滚轮105与壳体101的固定和滚轮105通过固定块104旋转。
26.参考图1，固定柱2前侧的顶部固定连接有照明灯7，用于对隧道照明。
27.采用上述方案：通过设置照明灯7，能够对隧道的内部进行照明，从而增加光亮便于检测仪4检测隧道。
28.参考图1，固定柱2的内部螺纹连接有螺杆8，螺杆8的右侧依次贯穿固定柱2和调节柱3且延伸至调节柱3的右侧。
29.采用上述方案：通过设置螺杆8，螺杆8的使用，能够使调节柱3在固定柱2的内部固定，从而使调节柱3带动检测仪4与固定柱2的固定。
30.参考图1，调节柱3的内部开设有螺纹孔9，螺纹孔9的数量为多个且均匀分布于调节柱3的内部，多个螺纹孔9的内部均与螺杆8的表面螺纹连接。
31.采用上述方案：通过设置多个螺纹孔9，多个螺纹孔9与螺杆8的配合使用，能够使调节柱3带动检测仪4调节多个不同的高度并与固定柱2固定。
32.参考图1，壳体101的右侧固定连接有凸块10，抽屉102右侧的顶部固定连接有插接块11，凸块10的内部插接连接有插销12且紧密接触，插销12的底部依次贯穿凸块10和插接块11且延伸至插接块11的底部。
33.采用上述方案：通过设置凸块10、插接块11和插销12，通过插销12插入凸块10和插接块11的内部，从而使抽屉102在壳体101的内部固定。
34.本实用新型的工作原理：
35.在使用时，通过拧动螺杆8向左方向移动，使螺杆8从调节柱3的内部移出，从而可以使调节柱3带动检测仪4能够向上或向下方向移动，螺杆8插入调节柱3的内部，实现调节高度后的调节柱3固定，通过使用照明灯7能够对检测仪4提供亮度，为了更好的是检测仪4工作，需要将壳体101与地面接触，通过人力拉动卡紧块602向前移动并从壳体101的内部移出，从而可以将滚轮105向上方向旋转，卡紧块602向前移动的过程中会使两个限位块603向
前移动并使两个挤压弹簧604产生一个形变的力，松开卡紧块602后，两个挤压弹簧604会给予两个限位块603一个相同的力，使两个限位块603带动卡紧块602回弹至原位并使卡紧块602回弹至壳体101的内部，从而使旋转后的滚轮105与壳体101固定，将插销12向上移动并从凸块10的内部移出，从而可以拉出抽屉102。
36.综上所述：该一种隧道激光断面检测仪，通过设置推车1、壳体101、抽屉102、把手103、固定块104、滚轮105、固定柱2、调节柱3、检测仪4、配合块5、卡紧组件6、空腔601、卡紧块602、限位块603、挤压弹簧604、照明灯7、螺杆8、螺纹孔9、凸块10、插接块11和插销12的配合使用，解决了现有使用效果较差，需要使用者手动携带移动，隧道较暗时会影响检测效果，不具备工具盒收纳工具功能和调节高度不够快速的问题。
37.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
38.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
