1.本实用新型涉及双轴光电自准直仪技术领域，尤其涉及一种稳定性好的光电自准直仪。


背景技术：

2.dcmat系列双轴光电自准直仪，是一款电子自准直仪结合了电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术，可同时对x、y两个方向的角度进行测量，提供高精度测量有1秒、0.5秒.03秒等精度。具有易便携、高精度、高稳定性等一系列优点。
3.现有的稳定性好的光电自准直仪；现有技术202020199730.x公开了一种光电自准直仪的角度检测校正装置,本实用新型公开了一种光电自准直仪的角度检测校正装置，包括光电自准直仪本体、水平仪组、基架、支撑齿轮和中轴，所述光电自准直仪本体通过螺栓固定在安装板，所述基架下端面与调整板顶部焊接固定，且调整板边侧焊接固定有侧凸条，所述调整板和侧凸条均贯穿稳定座，且稳定座焊接固定在底水平板上，并且侧凸条与限位槽贴合，同时限位槽开设在稳定座内侧，所述稳定座顶部安装有紧固螺栓，且紧固螺栓底端与调整板贴合。该光电自准直仪的角度检测校正装置，采用新型的结构设计，使得本装置可以便捷的调节校正光电自准直仪的使用角度，精度较螺栓调节更高，且可以对光电自准直仪进行稳定的支撑定位，保证光电自准直仪工作的稳定。
4.但现有技术通过双轴光电自准直仪对物体进行测量，但是双轴光电自准直仪在操作的过程中，双轴光电自准直仪为固定式结构，而双轴光电自准直仪的倾斜角度直接影响操作结果。
5.因此本实用新型提供了一种稳定性好的光电自准直仪。


技术实现要素：

6.本实用新型的目的是为了解决现有技术中存在的缺点，提供一种稳定性好的光电自准直仪。
7.为了实现上述目的，本实用新型采用了如下技术方案：一种稳定性好的光电自准直仪，包括双轴光电自准直仪，所述双轴光电自准直仪的中部安置有定位组件，所述定位组件的底端设置有卡座，且卡座的下方设置有置放架，所述卡座的下方设置有调节组件；
8.所述调节组件包括支撑架、齿轮、旋转电机和齿座，且卡座的下方设置有支撑架，所述支撑架的两侧安置有齿轮，且齿轮的外壁端连接有旋转电机，所述支撑架的底端安置有齿座。
9.作为一种优选的实施方式，所述支撑架通过旋转电机与齿轮构成旋转结构。
10.采用上述进一步方案的技术效果是：通过调整调节组件，可将双轴光电自准直仪的倾斜角度进行调整，两组支撑架将置放架顶端的双轴光电自准直仪进行支撑。
11.作为一种优选的实施方式，所述支撑架与齿座之间为紧密贴合。
12.采用上述进一步方案的技术效果是：通过开启旋转电机，旋转电机使齿轮在支撑
架转动，可将齿轮中部的半弧盘在齿座进行摩擦，防止齿轮出现滑脱的情况，大大提高了齿轮转动的稳定性，同时也提高了双轴光电自准直仪使用的整体稳定性。
13.作为一种优选的实施方式，所述定位组件包括定位架、螺栓、电动伸缩杆和目镜，所述双轴光电自准直仪的中部安置有定位架，且定位架的中部穿设有螺栓，所述定位架的右侧端连接有电动伸缩杆，且电动伸缩杆的右侧连接有目镜。
14.采用上述进一步方案的技术效果是：可有效的防止双轴光电自准直仪在置放的过程中，出现倾倒的情况。
15.作为一种优选的实施方式，所述定位架与螺栓之间为固定连接。
16.采用上述进一步方案的技术效果是：将双轴光电自准直仪穿设在定位架中部，通过螺栓将其锁紧在卡座上。
17.作为一种优选的实施方式，所述定位架通过电动伸缩杆与目镜构成伸缩结构。
18.采用上述进一步方案的技术效果是：通过开启电动伸缩杆，可将双轴光电自准直仪与目镜的间距机械能水平移动，有效的将目镜与双轴光电自准直仪的远近进行调整，卡座卡合在置放架进行组装。
19.作为一种优选的实施方式，所述定位组件与双轴光电自准直仪之间为紧密贴合。
20.采用上述进一步方案的技术效果是：通过双轴光电自准直仪的中部设置有定位组件，便于将双轴光电自准直仪进行定位锁紧。
21.与现有技术相比，本实用新型的优点和积极效果在于，
22.通过调整调节组件，可将双轴光电自准直仪的倾斜角度进行调整，两组支撑架将置放架顶端的双轴光电自准直仪进行支撑，通过开启旋转电机，旋转电机使齿轮在支撑架转动，可将齿轮中部的半弧盘在齿座进行摩擦，防止齿轮出现滑脱的情况，大大提高了齿轮转动的稳定性，同时也提高了双轴光电自准直仪使用的整体稳定性。
附图说明

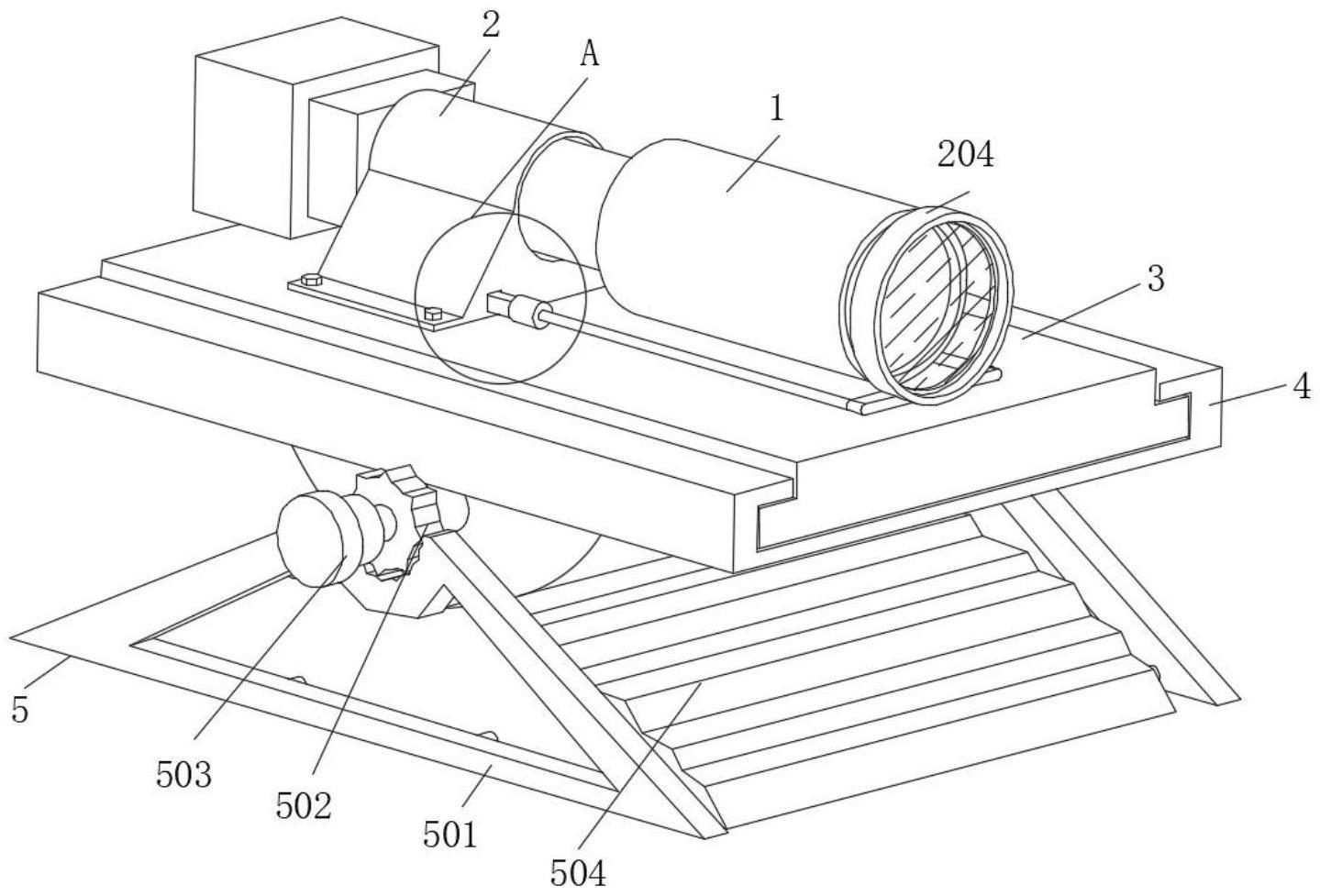

23.图1为本实用新型双轴光电自准直仪的结构示意图；
24.图2为本实用新型定位组件的结构图；
25.图3为本实用新型图1中a处放大结构图；
26.图4为本实用新型调节组件的俯视结构图。
27.其中：1、双轴光电自准直仪；2、定位组件；201、定位架；202、螺栓；203、电动伸缩杆；204、目镜；3、卡座；4、置放架；5、调节组件；501、支撑架；502、齿轮；503、旋转电机；504、齿座。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
29.实施例
30.如图1、图2、图3和图4所示，本实用新型提供一种技术方案：
31.一种稳定性好的光电自准直仪，包括双轴光电自准直仪1，双轴光电自准直仪1的中部安置有定位组件2，定位组件2的底端设置有卡座3，且卡座3的下方设置有置放架4，卡座3的下方设置有调节组件5；
32.调节组件5包括支撑架501、齿轮502、旋转电机503和齿座504，且卡座3的下方设置有支撑架501，支撑架501的两侧安置有齿轮502，且齿轮502的外壁端连接有旋转电机503，支撑架501的底端安置有齿座504，具体来说，首先，通过双轴光电自准直仪1的中部设置有定位组件2，便于将双轴光电自准直仪1进行定位锁紧，可有效的防止双轴光电自准直仪1在置放的过程中，出现倾倒的情况，将双轴光电自准直仪1穿设在定位架201中部，通过螺栓202将其锁紧在卡座3上，通过开启电动伸缩杆203，可将双轴光电自准直仪1与目镜204的间距机械能水平移动，有效的将目镜204与双轴光电自准直仪1的远近进行调整，卡座3卡合在置放架4进行组装，通过调整调节组件5，可将双轴光电自准直仪1的倾斜角度进行调整，两组支撑架501将置放架4顶端的双轴光电自准直仪1进行支撑，通过开启旋转电机503，旋转电机503使齿轮502在支撑架501转动，可将齿轮502中部的半弧盘在齿座504进行摩擦，防止齿轮502出现滑脱的情况，大大提高了齿轮502转动的稳定性，同时也提高了双轴光电自准直仪1使用的整体稳定性，通过这一技术方案，解决了双轴光电自准直仪1在工作时，无法将双轴光电自准直仪1进行调节的问题，实现了通过调整调节组件5，可将双轴光电自准直仪1的倾斜角度进行调整，两组支撑架501将置放架4顶端的双轴光电自准直仪1进行支撑，通过开启旋转电机503，旋转电机503使齿轮502在支撑架501转动，可将齿轮502中部的半弧盘在齿座504进行摩擦，防止齿轮502出现滑脱的情况，大大提高了齿轮502转动的稳定性，同时也提高了双轴光电自准直仪1使用的整体稳定性。
33.更近一步的，如图1-3所示：还包括双轴光电自准直仪1的中部安置有定位组件2，这一技术方案的优点是通过双轴光电自准直仪1的中部设置有定位组件2，便于将双轴光电自准直仪1进行定位锁紧，可有效的防止双轴光电自准直仪1在置放的过程中，出现倾倒的情况。
34.以上的方案中还存在不便于将双轴光电自准直仪1进行定位锁紧的问题，如图1、图2和图3所示：在本方案中定位组件2包括定位架201、螺栓202、电动伸缩杆203和目镜204，双轴光电自准直仪1的中部安置有定位架201，且定位架201的中部穿设有螺栓202，定位架201的右侧端连接有电动伸缩杆203，且电动伸缩杆203的右侧连接有目镜204。通过双轴光电自准直仪1穿设在定位架201中部，通过螺栓202将其锁紧在卡座3上，通过开启电动伸缩杆203，可将双轴光电自准直仪1与目镜204的间距机械能水平移动，有效的将目镜204与双轴光电自准直仪1的远近进行调整，卡座3卡合在置放架4进行组装。
35.工作原理：
36.如图1-4所示：
37.首先，通过双轴光电自准直仪1的中部设置有定位组件2，便于将双轴光电自准直仪1进行定位锁紧，可有效的防止双轴光电自准直仪1在置放的过程中，出现倾倒的情况，将双轴光电自准直仪1穿设在定位架201中部，通过螺栓202将其锁紧在卡座3上，通过开启电动伸缩杆203，可将双轴光电自准直仪1与目镜204的间距机械能水平移动，有效的将目镜204与双轴光电自准直仪1的远近进行调整，卡座3卡合在置放架4进行组装，通过调整调节组件5，可将双轴光电自准直仪1的倾斜角度进行调整，两组支撑架501将置放架4顶端的双
轴光电自准直仪1进行支撑，通过开启旋转电机503，旋转电机503使齿轮502在支撑架501转动，可将齿轮502中部的半弧盘在齿座504进行摩擦，防止齿轮502出现滑脱的情况，大大提高了齿轮502转动的稳定性，同时也提高了双轴光电自准直仪1使用的整体稳定性。
38.以上，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
