1.本实用新型涉及无线网络接收设备相关领域，尤其涉及一种无线网络接收设备支架。


背景技术：

2.无线网络接收设备又称为无线网络接收器，能自动搜索附近大面积的无线网络，从而实现无线上网。
[0003]“支架”本来是建筑行业的一个术语，具体指建筑楼房时搭起的暂时性支持，这种支持会随着楼房的建成而被撤掉，但如今支架的应用极其广泛，工作生活中随处可以遇见，如照相机的三脚架，医学领域用到的心脏支架等。
[0004]
人们通常将无线网络接收器设置在室外的无线网络接收器支架上，并且将无线网络接收器对准无线网络基站，这样才能接收到更好的无线网络信号。
[0005]
现有技术中的无线网络接收器支架通常大都不能根据基站的位置，对无线网络接收器的设置多角度进行调节，只能起到固定无线网络接收器和调整无线网络接收器所在高度的作用，这样往往达不到最好的无线网络信号的接收效果。


技术实现要素：

[0006]
因此，为了解决上述不足，本实用新型提供一种无线网络接收设备支架。
[0007]
为了实现上述目的，本实用新型采取以下技术方案：一种无线网络接收设备支架，包括固定座，所述固定座顶端中部连接底部外侧设有夹紧装置的螺杆，所述螺杆顶部连接限位板，所述螺杆贯穿左右两侧右端均设有一组第一旋转轴的螺纹滑块中部，所述固定座内上端设有连接板，所述连接板底部后端设有第一电机，所述第一电机的输出轴贯穿连接板底部后端后与贯穿主动齿轮中部的第一旋转杆相连接，所述主动齿轮前端与从动齿轮相啮合，所述从动齿轮中部被另一组一端与螺杆相连的第一旋转杆所贯穿，还包括多角度调节辅助装置和无线网络接收设备，所述螺纹滑块通过左右两侧前端的第一旋转轴与多角度调节辅助装置相连接，所述多角度调节辅助装置右侧中部设有无线网络接收设备。
[0008]
优选的，所述多角度调节辅助装置包括衔接块，所述螺纹滑块通过左右两侧前端的第一旋转轴与一组衔接块相连接，右侧所述衔接块右端连接内部设有第二电机的大电机箱，所述第二电机的输出轴贯穿大电机箱左侧中部和右侧的
[0009]
衔接块后与螺纹滑块右侧的第一旋转轴相连接，两组所述衔接块内侧后端分别通过一组衔接杆与水平角度调节辅助装置相连接，所述水平角度调节辅助装置后端与背部左右两端各设有一组衔接板的固定块相连接，两组所述衔接板内部中端分别通过一组第二旋转轴与第二衔接块相连接，右端所述衔接板右端连接内部设有第三电机的小电机箱，所述第三电机的输出轴贯穿小电机箱左侧中部和右端的衔接板后与第二旋转轴相连接，所述第二衔接块背部与无线网络接收设备相连接。
[0010]
优选的，所述水平角度调节辅助装置包括连接座，两组所述衔接块内侧后端分别
通过一组衔接杆与连接座相连接，所述连接座内后端设有第四电机，所述第四电机的输出轴与传动轴的一端相连接，所述传动轴的另一端贯穿导向杆后与主动锥齿轮相连接，所述主动锥齿轮前端上端与从动锥齿轮相啮合，所述从动锥齿轮中部被连接座内中部的第二旋转杆所贯穿，所述第二旋转杆上端与贯穿连接座顶端中部的连接杆的一端相连接，所述连接杆的另一端与固定块相连接，所述连接座顶端中部设有旋转座。
[0011]
优选的，所述第一旋转轴与螺纹滑块、衔接块的连接处均设有阻尼，且衔接块绕着第一旋转轴进行旋转范围为顺时针0
°‑
60
°
和逆时针0
°‑
60
°
。
[0012]
优选的，所述第二旋转轴与衔接板、第二衔接块的连接处均设有阻尼，且第二衔接块绕着第二旋转轴进行旋转范围为顺时针0
°‑
90
°
和逆时针0
°‑
90
°
。
[0013]
优选的，所述连接杆下端贯穿旋转座顶端中部后贯穿连接座顶端中部与第二旋转杆相连接。
[0014]
优选的，所述连接杆旋转范围为顺时针0
°‑
90
°
和逆时针0
°‑
90
°
。
[0015]
优选的，所述第二旋转杆底部插入到连接座内底端中部的旋转块内。
[0016]
本实用新型的有益效果：
[0017]
本实用新型通过在螺纹滑块右端设置多角度调节辅助装置，分别启动第二电机和第三电机，从而使衔接块和第二衔接块分别绕着第一旋转轴、第二旋转轴进行旋转，从而调节无线网络接收设备倾斜角度，还调节无线网络接收设备的朝向，从而使无线网络接收设备更好的接收无线信号。
[0018]
本实用新型通过在两组衔接块内设置水平角度调节辅助装置，启动第四电机带动主动锥齿轮进行旋转，旋转主动锥齿轮带动与之相啮合的从动锥齿轮进行旋转，旋转从动锥齿轮通过第二旋转杆带动连接杆进行旋转，从而调节无线网络接收设备的水平角度，从而使其更好的接收无线信号。
附图说明
[0019]

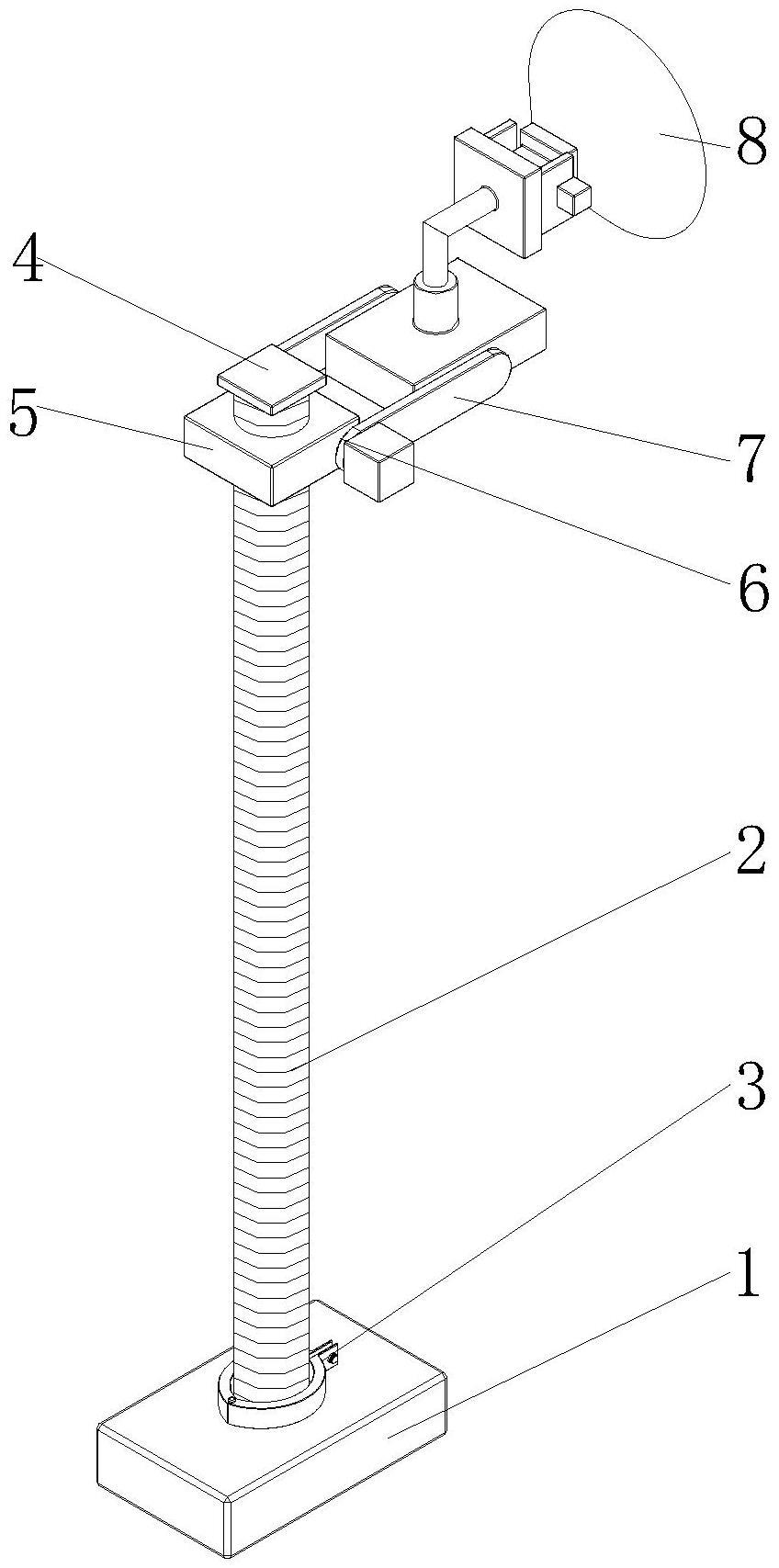

图1是本实用新型结构示意图；
[0020]
图2是本实用新型右视内部结构示意图；
[0021]
图3是本实用新型图1中局部放大结构示意图；
[0022]
图4是本实用新型多角度调节辅助装置俯视结构示意图；
[0023]
图5是本实用新型水平角度调节辅助装置内部结构示意图。
[0024]
其中：固定座-1、螺杆-2、夹紧装置-3、限位板-4、螺纹滑块-5、第一旋转轴-6、多角度调节辅助装置-7、无线网络接收设备-8、连接板-9、第一电机-10、第一旋转杆-11、主动齿轮-12、从动齿轮-13、衔接块-71、大电机箱-72、第二电机-72a、衔接杆-73、水平角度调节辅助装置-74、固定块-75、衔接板-76、第二旋转轴-77、小电机箱-78、第三电机-78a、第二衔接块-79、连接座-741、第四电机-742、导向杆-743、传动轴-744、主动锥齿轮-745、从动锥齿轮-746、第二旋转杆-747、旋转座-748、连接杆-749。
具体实施方式
[0025]
为了进一步解释本实用新型的技术方案，下面通过具体实施例进行详细阐述。
[0026]
请参阅图1-图2，本实用新型提供一种无线网络接收设备支架，包括固定座1，固定
座1顶端中部套接底部外侧与夹紧装置3相贴合的螺杆2，通过夹紧装置3夹紧螺杆2，使螺杆2无法旋转，螺杆2顶部焊接限位板4，螺杆2贯穿左右两侧右端均套接一组第一旋转轴6的螺纹滑块5中部，通过限位板4防止螺纹滑块5沿着螺杆2滑动过程中滑离了螺杆2，固定座1内上端焊有连接板9，连接板9底部后端通过螺栓固定连接一组第一电机10，第一电机10的输出轴贯穿连接板9底部后端后紧密插入到贯穿主动齿轮12中部的第一旋转杆11内，主动齿轮12前端与从动齿轮13相啮合，启动第一电机10带动主动齿轮12进行旋转，旋转主动齿轮12带动与之相啮合的从动齿轮13进行旋转，从动齿轮13中部被另一组一端与螺杆2相连的第一旋转杆11所贯穿，旋转从动齿轮13通过第一旋转杆11带动螺杆2进行旋转，从而使螺纹滑块5上下滑动，螺纹滑块5通过左右两侧前端的第一旋转轴6与多角度调节辅助装置7相连接，多角度调节辅助装置7右侧中部焊有无线网络接收设备8，通过多角度调节辅助装置7辅助无线网络接收设备8进行角度调节。
[0027]
请参阅图3-图4，本实用新型提供一种无线网络接收设备支架，多角度调节辅助装置7包括衔接块71，螺纹滑块5通过左右两侧前端的第一旋转轴6与一组衔接块71相连接，右侧衔接块71右端焊接内部设有第二电机72a的大电机箱72，第二电机72a的输出轴贯穿大电机箱72左侧中部和右侧的衔接块71后紧密插入到螺纹滑块5右侧的第一旋转轴6内，启动第二电机72a带动第一旋转轴6进行旋转，第一旋转轴6与螺纹滑块5、衔接块71的连接处均设有阻尼，防止衔接块71绕着第一旋转轴6进行旋转过程中出现松动，且衔接块71绕着第一旋转轴6进行旋转范围为顺时针0
°‑
60
°
和逆时针0
°‑
60
°
，防止衔接块71旋转过程中与螺纹滑块5相接触，导致衔接块71无法旋转，两组衔接块71内侧后端分别通过一组衔接杆73与水平角度调节辅助装置74相连接，水平角度调节辅助装置74后端与背部左右两端各焊有一组衔接板76的固定块75相焊接，两组衔接板76内部中端分别通过一组第二旋转轴77与第二衔接块79相连接，右端衔接板76右端焊接内部设有第三电机78a的小电机箱78，第三电机78a的输出轴贯穿小电机箱78左侧中部和右端的衔接板76后紧密插入到第二旋转轴77内，启动第三电机78a带动第二衔接块79绕着第二旋转轴77进行旋转，第二旋转轴77与衔接板76、第二衔接块79的连接处均设有阻尼，防止第二衔接块79绕着第二旋转轴77进行旋转过程中出现松动，且第二衔接块79绕着第二旋转轴77进行旋转范围为顺时针0
°‑
90
°
和逆时针0
°‑
90
°
，防止第二衔接块79旋转过程中与固定块75相接触，导致第二衔接块79无法运转，第二衔接块79背部与无线网络接收设备8相焊接。
[0028]
请参阅图5，本实用新型提供一种无线网络接收设备支架，水平角度调节辅助装置74包括连接座741，两组衔接块71内侧后端分别通过一组衔接杆73与连接座741相连接，连接座741内后端通过螺栓固定连接第四电机742，第四电机742的输出轴紧密插入到传动轴744的一端内，启动第四电机742带动传动轴744进行旋转，传动轴744的另一端贯穿导向杆743后紧密插入到主动锥齿轮745内，旋转传动轴744带动主动锥齿轮745进行旋转，主动锥齿轮745前端上端与从动锥齿轮746相啮合，旋转主动锥齿轮745带动与之相啮合的从动锥齿轮746进行旋转，从动锥齿轮746中部被连接座741内中部的第二旋转杆747所贯穿，第二旋转杆747底部插入到连接座741内底端中部的旋转块内，第二旋转杆747上端与贯穿连接座741顶端中部的连接杆749的一端相套接，旋转从动锥齿轮746通过第二旋转杆747带动连接杆749进行旋转，连接杆749旋转范围为顺时针0
°‑
90
°
和逆时针0
°‑
90
°
，防止连接杆749旋转过程中使无线网络接收设备8与螺杆2相触碰，导致无线网络接收设备8损坏，连接杆749
的另一端与固定块75相连接，连接座741顶端中部焊有旋转座748，连接杆749下端贯穿旋转座748顶端中部后贯穿连接座741顶端中部与第二旋转杆747相连接，防止旋转杆749旋转过程中脱落。
[0029]
工作原理如下：
[0030]
第一、将本装置的固定座1放置到合适的位置，启动连接板9底部后端的第一电机10通过第一旋转杆11带动主动齿轮12进行旋转，旋转主动齿轮12从而带动与之相啮合的从动齿轮13进行旋转，旋转从动齿轮13通过第一旋转杆11带动螺杆2进行旋转，从而调节螺纹滑块5所在的高度并通过限位板4限制螺纹滑块5从螺杆2脱离，高度调节好之后关闭第一电机10后启动夹紧装置3，防止螺杆2进行旋转，使无线网络接收设备8对无线网络进行接收；
[0031]
第二、启动大电机箱72内的第二电机72a，使衔接块71绕着第一旋转轴6进行旋转，配合衔接杆73调节水平角度调节辅助装置74所在的高度，再启动连接座741内的第四电机742，带动贯穿导向杆743的传动轴744进行旋转，从带动主动锥齿轮745进行旋转，旋转主动锥齿轮745带动与之相啮合的从动锥齿轮746进行旋转，旋转从动锥齿轮746带动第二旋转杆747进行旋转，旋转第二旋转杆747带动的旋转座748内的连接杆749进行旋转，配合固定块75调节无线网络接收设备8到合适的水平角度，接着启动小电机箱78内的第三电机78a，使第二衔接块79绕着衔接板76内侧的第二旋转轴77进行旋转，从而将无线网络接收设备8调节到合适的位置对无线网络进行接收。
[0032]
本实用新型提供一种无线网络接收设备支架，通过在螺纹滑块5右端设置多角度调节辅助装置7，分别启动第二电机72a和第三电机78a，从而使衔接块71和第二衔接块79分别绕着第一旋转轴6、第二旋转轴77进行旋转，从而调节无线网络接收设备8倾斜角度，还调节无线网络接收设备8的朝向，从而使无线网络接收设备8更好的接收无线信号，还通过在两组衔接块71内设置水平角度调节辅助装置74，启动第四电机742带动主动锥齿轮745进行旋转，旋转主动锥齿轮745带动与之相啮合的从动锥齿轮746进行旋转，旋转从动锥齿轮746通过第二旋转杆747带动连接杆749进行旋转，从而调节无线网络接收设备8的水平角度，从而使其更好的接收无线信号。
[0033]
以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
