1.本实用新型涉及测绘装置技术领域，具体为一种现场测绘装置。


背景技术：

2.在建筑施工之前，需要对建筑施工所要花费的费用进行估算，在建筑施工所要花费的费用的计算过程中经常需要使用到测绘装置，目前的现场测绘装置通常需要安装在支架上进行使用，但是测绘装置与支架的连接方式较为繁琐，大多是通过螺栓进行固定，安装拆卸起来费时费力，需要使用专用工具对多个螺栓进行操作，导致测绘装置的安装和拆卸浪费了工作人员大量的时间，不利于测绘装置的维护，降低了测绘装置的实用性，而且现有测绘仪器长期裸露在外部，容易与外部物体接触碰撞，降低了测绘仪器的使用寿命，降低了测绘装置的适用性。


技术实现要素：

3.本实用新型的目的在于提供一种现场测绘装置，用于克服现有技术中的上述缺陷。
4.为实现上述目的，本实用新型提供如下技术方案：一种现场测绘装置，包括底座、固设于所述底座顶部的测绘壳体和测绘机体，所述测绘壳体内设有开口向上的收容腔，所述收容腔的左右两侧相连通设有上下延伸设置的滑道，所述收容腔内设有左右延伸设置的升降台，所述升降台的左右两侧分别伸入左右两侧的所述滑道内，所述升降台的左右两侧对称固设有内螺纹套筒，所述内螺纹套筒内螺纹配合连接有螺纹杆，所述螺纹杆的底部动力连接有升降电机，左右两侧的所述内螺纹套筒之间的所述升降台内设有左右对称设置的导向槽，所述导向槽内滑动配合连接有上下延伸设置的锁杆，所述锁杆的顶部延伸末端固设有斜面凸块，所述锁杆内滑动配合连接有横向延伸设置的导杆，所述导杆远离所述内螺纹套筒一侧顶压配合连接有第一弹簧，所述收容腔的下侧设有电磁腔，所述电磁腔的左右两侧设有顶部与所述收容腔相连通设置的嵌入槽，所述电磁腔内固设有电磁线圈装置，所述电磁线圈装置的左右两侧对称设有磁力块，所述磁力块与所述电磁线圈装置之间顶压配合连接有第二弹簧，所述嵌入槽内设有钩板，所述嵌入槽与所述电磁腔之间滑动配合连接有连接杆，所述连接杆一侧与所述钩板固定连接，所述连接杆另一侧与所述磁力块固定连接。
5.作为本实用新型的一种优选技术方案，所述测绘机体的顶部固设有顶盖壳体。
6.作为本实用新型的一种优选技术方案，所述底座四周铰接配合有支撑腿。
7.作为本实用新型的一种优选技术方案，所述升降电机外表面固嵌于所述滑道的底壁内，所述螺纹杆的顶部与所述滑道的顶壁转动配合连接。
8.作为本实用新型的一种优选技术方案，所述测绘机体底部设有开口向下的安装槽，所述安装槽的左右两侧对称设有凸块。
9.作为本实用新型的一种优选技术方案，所述导杆两侧延伸末端与所述导向槽的内
壁固定连接。
10.与现有技术相比，本实用新型的有益效果是：本装置收纳时，通过升降电机带动螺纹杆的反向转动，进而由螺纹杆带动升降台的向下移动，直至升降台移动至收容腔内的最底部位置，使升降台上的测绘机体完全收纳于收容腔内，防止测绘仪器长期裸露在外部，造成与外部物体接触碰撞；通过电磁线圈装置上电，进而使磁力块与电磁线圈装置产生吸力，进而使磁力块克服第二弹簧的顶压力朝电磁线圈装置一侧移动，进而由磁力块通过连接杆带动钩板朝电磁线圈装置一侧移动，由于锁杆的底部延伸段伸入嵌入槽内，钩板同时带动锁杆克服第一弹簧朝电磁线圈装置一侧移动，进而使锁杆上的斜面凸块远离凸块，向上移动测绘机体即可取出测绘机体，进而使测绘机体升起使用状态时始终处于锁定状态，进而提高测绘机体工作时的安全性。
附图说明

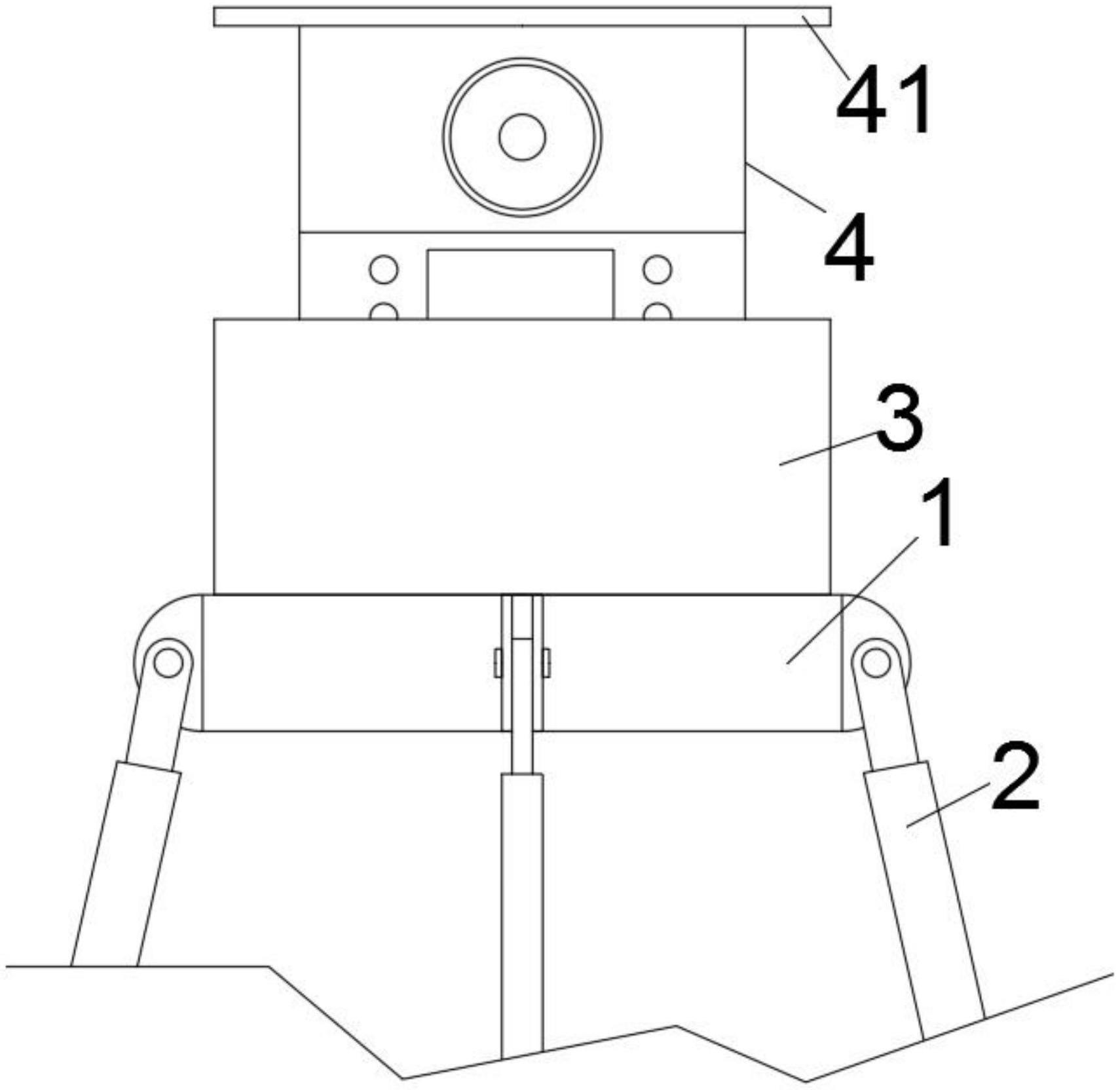

11.图1是本实用新型中一种现场测绘装置结构示意图；
12.图2是本实用新型中一种现场测绘装置内部结构示意图；
13.图3是本实用新型图2中a的放大示意图。
具体实施方式
14.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
15.参照图1-3，根据本实用新型的实施例的一种现场测绘装置，包括底座1、固设于所述底座1顶部的测绘壳体3和测绘机体4，所述测绘壳体3内设有开口向上的收容腔301，从而在不使用时方便收纳测绘机体4，避免与外部物体接触碰撞，所述收容腔301的左右两侧相连通设有上下延伸设置的滑道302，所述收容腔301内设有左右延伸设置的升降台306，所述升降台306的左右两侧分别伸入左右两侧的所述滑道302内，所述升降台306的左右两侧对称固设有内螺纹套筒305，所述内螺纹套筒305内螺纹配合连接有螺纹杆304，所述螺纹杆304的底部动力连接有升降电机303，左右两侧的所述内螺纹套筒305之间的所述升降台306内设有左右对称设置的导向槽312，所述导向槽312内滑动配合连接有上下延伸设置的锁杆314，所述锁杆314的顶部延伸末端固设有斜面凸块316，所述锁杆314内滑动配合连接有横向延伸设置的导杆313，所述导杆313远离所述内螺纹套筒305一侧顶压配合连接有第一弹簧315，所述收容腔301的下侧设有电磁腔307，所述电磁腔307的左右两侧设有顶部与所述收容腔301相连通设置的嵌入槽311，所述电磁腔307内固设有电磁线圈装置308，所述电磁线圈装置308的左右两侧对称设有磁力块309，所述磁力块309与所述电磁线圈装置308之间顶压配合连接有第二弹簧310，所述嵌入槽311内设有钩板3121，所述嵌入槽311与所述电磁腔307之间滑动配合连接有连接杆320，所述连接杆320一侧与所述钩板3121固定连接，所述连接杆320另一侧与所述磁力块309固定连接。
16.其中，所述测绘机体4的顶部固设有顶盖壳体41，从而对测绘机体4的顶部进行防护，进一步提高测绘机体4使用安全性。
17.其中，所述底座1四周铰接配合有支撑腿2，从而方便稳定支撑。
18.其中，所述升降电机303外表面固嵌于所述滑道302的底壁内，所述螺纹杆304的顶部与所述滑道302的顶壁转动配合连接。
19.其中，所述测绘机体4底部设有开口向下的安装槽42，所述安装槽42的左右两侧对称设有凸块43，从而配合斜面凸块316快速锁定。
20.其中，所述导杆313两侧延伸末端与所述导向槽312的内壁固定连接，进而对锁杆314进行稳定导向支撑作用。
21.本实用新型的工作原理及使用流程：当进行测绘使用时，通过升降电机303带动螺纹杆304的转动，进而由螺纹杆304带动内螺纹套筒305和升降台306向上移动，并由升降台306带动测绘机体4伸出测绘壳体3顶部，进而方便安全使用；当需要收纳时，通过升降电机303带动螺纹杆304的反向转动，进而由螺纹杆304带动升降台306的向下移动，直至升降台306移动至收容腔301内的最底部位置，此时，使升降台306上的测绘机体4完全收纳于收容腔301内，与此同时，使锁杆314的底部延伸段伸入嵌入槽311内；当需要拆取测绘机体4时，通过电磁线圈装置308上电，进而使磁力块309与电磁线圈装置308产生吸力，进而使磁力块309克服第二弹簧310的顶压力朝电磁线圈装置308一侧移动，进而由磁力块309通过连接杆320带动钩板3121朝电磁线圈装置308一侧移动，与此同时，由于锁杆314的底部延伸段伸入嵌入槽311内，此时，钩板3121同时带动锁杆314克服第一弹簧315朝电磁线圈装置308一侧移动，进而使锁杆314上的斜面凸块316远离凸块43，此时，向上移动测绘机体4即可取出测绘机体4；当需要安装时，通过将测绘机体4装入收容腔301内，使凸块43与斜面凸块316相抵后远离凸块43，由于受到第一弹簧315的顶压力，当凸块43位于斜面凸块316下侧位置时，由于第一弹簧315的作用力进而使斜面凸块316再次凸块43锁定。
22.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
23.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
