1.本公开涉及一种电池单元。


背景技术：

2.车辆配备有电池。专利文献1公开了一种结构，其中布置有散热片的多个传热板分别固定至多个电池单元。
3.现有技术
4.专利文献
5.专利文献1：日本特开第2018-18629号


技术实现要素：

6.发明所要解决的技术问题
7.导热材料可以设置在多个单电池和冷却部之间，以便均匀地冷却多个单电池。在这种情况下，如果单电池经历热失控，则热量通过热传导从经历热失控的单电池通过导热材料传递到相邻单电池。这导致如下问题：与经历热失控的单电池相邻的单电池的温度升高，导致相邻电池被传递的热量烧坏。
8.本公开着眼于这一点，其目的在于提供一种相邻单电池之间几乎不传递热量的电池单元。
9.用于解决问题的手段
10.本公开的第一方面提供一种电池单元，包括：多个单电池，其沿预定方向并排布置；冷却部，其通过多个单电池与传热介质之间交换热量来冷却多个单电池；第一构件，其设置在多个单电池和冷却部之间，并且具有多个第一凸部，该多个第一凸部在所述预定方向上以每隔一个单电池接触的方式接触多个单电池；以及第二构件，其设置在多个单电池和冷却部之间，并且具有在所述预定方向上与不接触第一构件的多个单电池接触的多个第二凸部。
11.此外，多个第一构件可以设置在与预定方向正交的方向上，多个第二构件可以设置在与预定方向正交的方向上，并且第一构件和第二构件可以在与预定方向正交的方向上以交替的方式设置。
12.此外，从接触第一构件的第一单电池通过第一构件和第二构件传递到接触第二构件的第二单电池的热量可以小于从上述第一单电池通过第一构件和第二构件传递到接触第一构件的、上述第一单电池之外的第一单电池的热量。
13.另外，多个第一凸部可以在所述预定方向上以每隔一个单电池接触的方式接触作为多个单电池中的一部分的第一单电池。此外，多个第二凸部可以在所述预定方向上以每隔一个单电池接触的方式接触多个单电池中的与第一单电池不同的第二单电池。
14.发明的效果
15.根据本公开，能够使得电池单元中的相邻单电池之间几乎不传递热量。
附图说明
16.图1示出根据实施例的电池单元的结构。
17.图2示出从箭头a方向观察的图1所示的电池单元的结构。
18.图3是图2中的线x-x处的截面图。
19.图4是图2中的线y-y处的截面图。
20.图5示出作为比较例的传统电池单元的结构。
21.图6示出传统电池单元中的单电池在热失控状态下的示例。
22.图7示出根据实施例的电池单元中的单电池在热失控状态下的示例。
具体实施方式
23.[电池单元s的结构]
[0024]

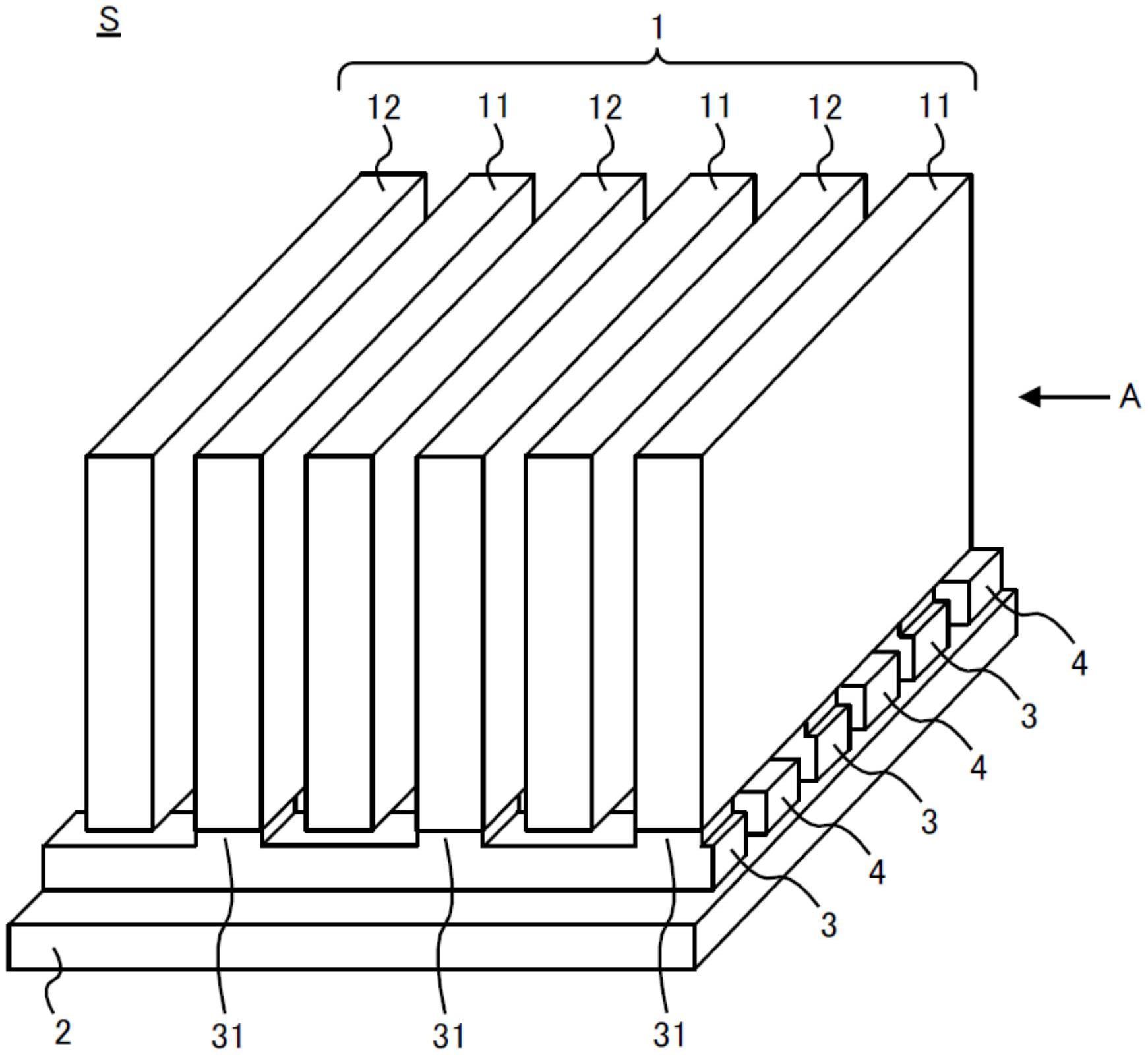

图1示出根据实施例的电池单元s的结构。图2示出从箭头a方向观察的图1所示的电池单元s的结构。图3是图2中的线x-x处的截面图。图4是图2中的线y-y处的截面图。
[0025]
电池单元s用作用于驱动混合动力车辆或电动车辆(ev)的行驶电动机的供电电池。电池单元s包括多个单电池1、冷却部2、第一构件3和第二构件4。
[0026]
单电池1存储电能。例如，每个单电池1具有板状形状。多个单电池1沿预定方向并排布置。多个单电池1之间形成有间隔。电池单元s包括作为多个单电池1的多个第一单电池11和多个第二单电池12。第一单电池11是与稍后描述的第一构件3接触的单电池。第二单电池12是与稍后描述的第二构件4接触的单电池。第二单电池12和第一单电池11彼此相邻。
[0027]
冷却部2通过在多个单电池1与传热介质之间进行热交换来冷却多个单电池1。传热介质例如包括水。冷却部2具有导热性。冷却部2内形成有流道(未示出)。传热介质在该流道中流动。稍后描述的第一构件3和第二构件4接触冷却部2的面对多个单电池1的表面。冷却部2经由第一构件3和第二构件4，通过与流道中的传热介质进行热交换来冷却多个单电池1。
[0028]
第一构件3设置在多个单电池1和冷却部2之间。第一构件3具有导热性。第一构件3沿预定方向延伸。第一构件3具有多个第一凸部31。第一凸部31朝向单电池1突出。多个第一凸部31以每隔一个单电池接触的方式接触多个单电池1。第一构件3接触第一单电池11。第一构件3的与其接触多个单电池1的表面相反的表面接触冷却部2。
[0029]
第二构件4设置在多个单电池1和冷却部2之间。第二构件4具有导热性。第二构件4沿预定方向延伸。第二构件4具有多个第二凸部41。第二凸部41朝向单电池1突出。多个第二凸部41接触不与第一构件3接触的多个单电池1。多个第二凸部41以每隔一个单电池1接触的方式接触多个单电池1。第二构件4接触第二单电池12。第二构件4的与其接触多个单电池1的表面相反的表面接触冷却部2。第二构件4不与第一构件3接触。
[0030]
图5示出作为比较例的传统电池单元t的结构。传统电池单元t与电池单元s的不同之处在于，传统电池单元t包括第三构件6来代替第一构件3和第二构件4。
[0031]
传统电池单元t包括多个单电池1、冷却部2和第三构件6。第三构件6设置在多个单电池1和冷却部2之间。第三构件6具有导热性。第三构件6具有平板形状。第三构件6接触所有的多个单电池1。第三构件6的与其接触多个单电池1的表面相反的表面接触冷却部2。
[0032]
电池单元t包括以这种方式设置在多个单电池1和冷却部2之间的第三构件6。因
此，在电池单元t中，与冷却部2的流道内的传热介质的流动无关，能够均匀地冷却多个单电池1。然而，在电池单元t中，热量容易在相邻单电池1之间传递，因为除了不通过第三构件6的热传递之外，热量还通过热传导经由第三构件6传递到相邻单电池1。
[0033]
图6示出传统电池单元t中的单电池1在热失控状态下的示例。应当注意，图6示出从箭头b方向观察的图5所示的电池单元t的结构。图6中的阴影部分的单电池1示出经历热失控的单电池1。图6中的箭头表示热量的流动。
[0034]
在电池单元t中，如果单电池1经历热失控，则热量通过热传导经由第三构件6从单电池1传递到相邻单电池1。结果，除了不通过第三构件6的热传递之外，热量还通过第三构件6从经历热失控的单电池1传递到与经历热失控的单电池1相邻的单电池1(图6)。因此，与经历热失控的单电池1相邻的单电池1不太安全，因为单电池1的温度容易升高，导致相邻电池1被传递的热量烧坏。
[0035]
相反，本实施例的电池单元s包括如上所述的第一构件3和第二构件4。因此，在电池单元s中，与冷却部2的流道内的传热介质的流动无关，容易均匀地冷却多个单电池1。此外，在电池单元s中，由于多个相邻单电池1不接触第一构件3和第二构件4之一，所以热量几乎不通过热传导从单电池1经由第一构件3和第二构件4传递到相邻单电池1。因此，电池单元s中的相邻单电池1之间的热量难以传递。
[0036]
图7示出根据实施例的电池单元s中的单电池在热失控状态下的示例。图7中的阴影部分的单电池1表示经历热失控的单电池1。图7中的箭头表示热量的流动。图7中的(a)是图2中的线x-x处的截面图。图7中的(b)是图2中的线y-y处的截面图。
[0037]
在电池单元s中，如果单电池1经历热失控，则热量几乎不会通过热传导经由第一构件3和第二构件4从单电池1传递到相邻的单电池1(图7)。因此，在电池单元s中，热量难以从经历热失控的单电池1传递到与经历热失控的单电池1相邻的单电池1。结果，在电池单元s中，与经历热失控的单电池1相邻的单电池1的温度不太可能升高，因此这些单电池1不太可能由于传递的热量而烧坏，从而改善了安全性。另外，在电池单元s中，能够减小多个单电池1之间的间隔。
[0038]
在电池单元s中，多个第一构件3沿与预定方向正交的方向放置。此外，在电池单元s中，多个第二构件4沿与预定方向正交的方向放置。另外，第一构件3和第二构件4在与预定方向正交的方向上交替设置。在电池单元s中，以这种方式设置第一构件3和第二构件4以促进多个单电池1的均匀冷却。
[0039]
在电池单元s中，从第一单电池11通过第一构件3和第二构件4传递到第二单电池12的热量小于从第一单电池11通过第一构件3和第二构件4传递到该第一单电池11之外的第一单电池11的热量。因此，在电池单元s中，当热量通过第一构件3和第二构件4传递时，与在多个第一单电池11之间相比，热量更难以在第一单电池11和第二单电池12之间传递。
[0040]
[根据本实施例的电池单元s的效果]
[0041]
根据本实施例的电池单元s包括沿预定方向并排布置的多个单电池1、以及通过在多个单电池1和传热介质之间进行热交换来冷却多个单电池1的冷却部2。此外，电池单元s包括第一构件3，其设置在多个单电池1和冷却部2之间，具有以每隔一个第一单电池1接触的方式接触多个单电池1的多个第一凸部31，并具有导热性。另外，电池单元s包括第二构件4，其设置在多个单电池1和冷却部2之间，具有与不接触第一构件3的多个单电池1接触的多
个第二凸部41，并具有导热性。
[0042]
根据本实施例的电池单元s以这种方式包括第一构件3和第二构件4。因此，在电池单元s中，由于相邻单电池1不接触第一构件3和第二构件4之一，所以热量几乎不会通过热传导从单电池1经由第一构件3和第二构件4传递到相邻单电池1。结果，在电池单元s中，相邻单电池1之间的热量难以传递。
[0043]
因此，在电池单元s中，如果单电池1经历热失控，则与经历热失控的单电池1相邻的单电池1的温度不太可能升高，并且这些单电池1不太可能由于传递的热量而烧坏，从而提高安全性。此外，在电池单元s中，能够减小多个单电池1之间的间隔。
[0044]
基于示例性实施例对本公开进行了说明。本公开的技术范围不限于上述实施例中说明的范围，并且可以在本公开的范围内进行各种改变和修改。例如，装置的全部或部分可以配置有功能上或物理上分散或集成的任意单元。此外，通过它们的任意组合产生的新的示例性实施例也包括在本公开的示例性实施例中。此外，由组合带来的新的示例性实施例的效果也具有原始示例性实施例的效果。
[0045]
附图标记说明
[0046]
s电池单元
[0047]
1单电池
[0048]
11第一单电池
[0049]
12第二单电池
[0050]
2冷却部
[0051]
3第一构件
[0052]
31第一凸部
[0053]
4第二构件
[0054]
41第二凸部
[0055]
t传统电池单元
[0056]
6第三构件。
