1.本实用新型涉及基板技术领域，具体为一种可调节基板停止位置装置。


背景技术：

2.基板是印制电路板的英文缩写，被广泛应用于各种领域中，如电脑、手机等。基板在处理过程中，需要使用点胶机对其进行处理或修复。但是基板在使用点胶机点胶过程中，没有使用基板停止位置装置对其位置进行限位，导致基板在点胶时位置出现偏差，基板点胶位置易出错，工作效率低下，为此，我们提出一种可调节基板停止位置装置。


技术实现要素：

3.本实用新型的目的在于提供一种可调节基板停止位置装置，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种可调节基板停止位置装置，包括底板和点胶机，底板的上表面连接有操作台，操作台的上表面左右两侧均滑动连接有侧限位板，两组侧限位板的内侧面前端均设有固定板，且固定板内滑动连接有伸缩挡板，操作台的上表面中部后端连接有机盒，机盒内设有停止机构，停止机构包括移动齿板，且移动齿板的两端贯穿机盒的两端，移动齿板靠近伸缩挡板的一面设有后停止板，底板的上表面两端均连接有安装架，点胶机位于相邻安装架之间。
6.进一步的：操作台的上表面中部两侧均开设有滑槽，滑槽内滑动连接有滑动块，且滑动块的顶部与侧限位板的下表面连接。
7.进一步的：固定板的内腔设有弹簧，且弹簧的顶端与伸缩挡板的底部连接。
8.进一步的：停止机构还包括手轮，手轮位于机盒的外侧壁底端，且手轮的输出端连接有蜗杆，机盒的内腔一侧设有安装板，蜗杆的底端通过轴承与安装板的外壁活动连接，机盒的内腔上方设有转动连接的转轴，且转轴上套有调节齿轮，调节齿轮与蜗杆、移动齿板啮合连接。
9.进一步的：伸缩挡板、侧限位板和后停止板的外表面均设有防滑垫。
10.进一步的：底板的下表面连接有支撑脚，且支撑脚的下表面设有阻尼垫。
11.与现有技术相比，本实用新型的有益效果是：
12.本实用新型通过滑动块与滑槽的滑动连接，可调节相邻侧限位板之间的间距，通过手轮的转动，可以带动蜗杆转动，由于蜗杆与调节齿轮啮合连接，调节齿轮与移动齿板啮合连接，因此，手轮的转动可以驱使移动齿板前后移动，可调节伸缩挡板与后停止板之间的间距，可对待点胶的基板位置起到停止作用，避免基板位置偏移导致点胶位置出错，且可对不同尺寸的基板位置起到停止作用，使用局限性小。
附图说明

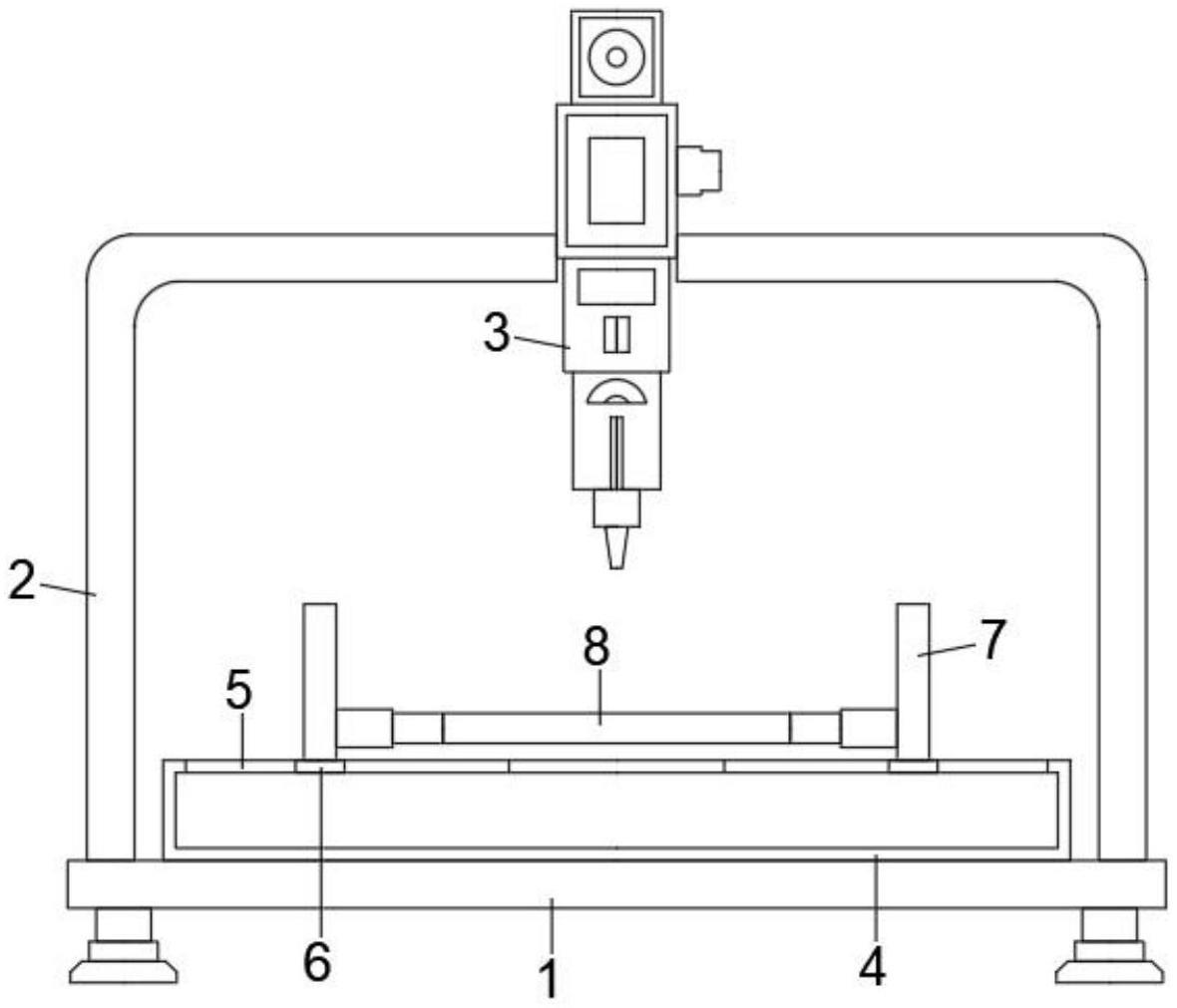

13.图1为本实用新型的结构示意图；
14.图2为本实用新型的操作台俯视结构剖视图；
15.图3为本实用新型的机盒内部结构示意图。
16.图中：1、底板；2、安装架；3、点胶机；4、操作台；5、滑槽；6、滑动块；7、侧限位板；8、后停止板；9、固定板；10、弹簧；11、伸缩挡板；12、机盒；13、手轮；14、蜗杆；15、安装板；16、移动齿板；17、转轴；18、调节齿轮。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.实施例1：
19.请参阅图1-3，本实用新型提供一种技术方案：一种可调节基板停止位置装置，基板在处理时，需要使用点胶机3对其进行点胶，在点胶过程中，通过基板停止装置对其位置进行停止，避免基板位置出现偏差导致点胶位置出错，包括底板1和点胶机3，底板1的上表面连接有操作台4，操作台4的上表面左右两侧均滑动连接有侧限位板7，两组侧限位板7的内侧面前端均设有固定板9，且固定板9内滑动连接有伸缩挡板11，操作台4的上表面中部后端连接有机盒12，机盒12内设有停止机构，停止机构包括移动齿板16，且移动齿板16的两端贯穿机盒12的两端，移动齿板16靠近伸缩挡板11的一面设有后停止板8，底板1的上表面两端均连接有安装架2，点胶机3位于相邻安装架2之间。
20.点胶机3为现有技术，具体的工作原理在此不作说明，在对基板进行点胶时，将其放置在操作台4的上表面，通过两组侧限位板7的滑动连接，使两组侧限位板7内侧面贴合在基板的左右两侧面，再使基板前端面贴合在伸缩挡板11的后端面，再通过停止机构的工作，使移动齿板16前后移动，直至移动齿板16上的后停止板8贴合在基板的后端面，即对基板的四周位置起到了停止作用，再通过点胶机3的点胶头对其进行点胶工作，避免基板位置偏移导致点胶位置出错，且可对不同尺寸的基板位置起到停止作用，使用局限性小，适用范围广。
21.其中，优选的，操作台4的上表面中部两侧均开设有滑槽5，滑槽5内滑动连接有滑动块6，且滑动块6的顶部与侧限位板7的下表面连接，滑槽5与滑动块6截面呈t字型，且滑动块6与滑槽5之间具有一定的摩擦力，需要在人力作用下才能使侧限位板7移动。
22.优选的，固定板9的内腔设有弹簧10，且弹簧10的顶端与伸缩挡板11的底部连接，弹簧10始终保持弹开的状态，使两组伸缩挡板11相互靠近，对基板的前端位置起到停止作用。
23.优选的，停止机构还包括手轮13，手轮13位于机盒12的外侧壁底端，且手轮13的输出端连接有蜗杆14，机盒12的内腔一侧设有安装板15，蜗杆14的底端通过轴承与安装板15的外壁活动连接，机盒12的内腔上方设有转动连接的转轴17，且转轴17上套有调节齿轮18，调节齿轮18与蜗杆14、移动齿板16啮合连接；通过手轮13的转动，可以带动蜗杆14正转或反转，由于蜗杆14与调节齿轮18啮合连接，调节齿轮18与移动齿板16啮合连接，因此，手轮13的正反转可以驱使移动齿板16前后移动，实现了伸缩挡板11与后停止板8之间间距的调节。
24.实施例2：
25.参照图2，该实施例不同于第一个实施例的是：伸缩挡板11、侧限位板7和后停止板8的外表面均设有防滑垫，防滑垫起到了防滑作用，避免停止的基板位置滑动。
26.底板1的下表面连接有支撑脚，且支撑脚的下表面设有阻尼垫，支撑脚和阻尼垫的设置，增大了停止位置装置与工作台面的摩擦力，提高了其在工作时的稳定性。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种可调节基板停止位置装置，包括底板(1)和点胶机(3)，其特征在于：所述底板(1)的上表面连接有操作台(4)，所述操作台(4)的上表面左右两侧均滑动连接有侧限位板(7)，两组侧限位板(7)的内侧面前端均设有固定板(9)，且固定板(9)内滑动连接有伸缩挡板(11)，所述操作台(4)的上表面中部后端连接有机盒(12)，所述机盒(12)内设有停止机构，所述停止机构包括移动齿板(16)，且移动齿板(16)的两端贯穿机盒(12)的两端，所述移动齿板(16)靠近伸缩挡板(11)的一面设有后停止板(8)，所述底板(1)的上表面两端均连接有安装架(2)，所述点胶机(3)位于相邻安装架(2)之间。2.根据权利要求1所述的一种可调节基板停止位置装置，其特征在于：所述操作台(4)的上表面中部两侧均开设有滑槽(5)，所述滑槽(5)内滑动连接有滑动块(6)，且滑动块(6)的顶部与侧限位板(7)的下表面连接。3.根据权利要求1所述的一种可调节基板停止位置装置，其特征在于：所述固定板(9)的内腔设有弹簧(10)，且弹簧(10)的顶端与伸缩挡板(11)的底部连接。4.根据权利要求1所述的一种可调节基板停止位置装置，其特征在于：所述停止机构还包括手轮(13)，所述手轮(13)位于机盒(12)的外侧壁底端，且手轮(13)的输出端连接有蜗杆(14)，所述机盒(12)的内腔一侧设有安装板(15)，所述蜗杆(14)的底端通过轴承与安装板(15)的外壁活动连接。5.根据权利要求4所述的一种可调节基板停止位置装置，其特征在于：所述机盒(12)的内腔上方设有转动连接的转轴(17)，且转轴(17)上套有调节齿轮(18)，所述调节齿轮(18)与蜗杆(14)、移动齿板(16)啮合连接。6.根据权利要求1所述的一种可调节基板停止位置装置，其特征在于：所述伸缩挡板(11)、侧限位板(7)和后停止板(8)的外表面均设有防滑垫。7.根据权利要求1所述的一种可调节基板停止位置装置，其特征在于：所述底板(1)的下表面连接有支撑脚，且支撑脚的下表面设有阻尼垫。

技术总结
本实用新型公开了基板技术领域的一种可调节基板停止位置装置，包括底板和点胶机，底板的上表面连接有操作台，操作台的上表面左右两侧均滑动连接有侧限位板，两组侧限位板的内侧面前端均设有固定板，且固定板内滑动连接有伸缩挡板，操作台的上表面中部后端连接有机盒，机盒内设有停止机构，停止机构包括移动齿板，且移动齿板的两端贯穿机盒的两端，移动齿板靠近伸缩挡板的一面设有后停止板，可调节相邻侧限位板之间的间距，可调节伸缩挡板与后停止板之间的间距，可对待点胶的基板位置起到停止作用，避免基板位置偏移导致点胶位置出错，且可对不同尺寸的基板位置起到停止作用。且可对不同尺寸的基板位置起到停止作用。且可对不同尺寸的基板位置起到停止作用。


技术研发人员：万琪
受保护的技术使用者：苏州万集机械有限公司
技术研发日：2023.04.21
技术公布日：2023/10/27
