1.本实用新型涉及一种建筑用地漏,特别涉及一种地漏。
背景技术:2.建筑工程,指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体,其中房屋建筑指有顶盖、梁柱、墙壁、基础以及能够形成内部空间,满足人们生产、居住、学习、公共活动需要的工程,在建筑工程的给排水系统中,地漏的作用尤为重要。
3.现有技术,如:中国授权号为cn214033988u一种建筑用地漏装置,盖板通过反弹器与地漏主体连接,需要排水时,按动盖板通过反弹器将盖板顶起,使得盖板与地漏主体之间存在间隙,污水可以通过间隙进入地漏主体排出;使用后再次按动盖板,使得盖板复位挡住地漏主体的开口。此种结构设置不仅可以防止异味散发,同时盖板与地漏主体整体为一个平面,可以形成“一体”的结构,从而提高了整体的美观度,但是该装置还是存在一定的不足之处。
4.另有现有技术如:
5.cn214531024u一种建筑用地漏结构
6.cn206570898u一种地漏
7.但是上述以及其他典型现有技术在使用时还存在一定的问题:
8.1.该装置在排水工作中,没有设置有能过滤垃圾的设施,排水中会有一些垃圾直接就排进了管道,容易发生堵塞影响工作效率,同时该装置不方便拆卸检修。
9.2.该装置排水时通过按动盖板,通过缝隙进行排水,在建筑工作中排水可能会随时随地的进行,工作人员容易忽略按动盖板,时排水不能及时的流进排水管道,降低工作效率,同时通过缝隙进行排水会蔓延至外面。
技术实现要素:10.本实用新型的目的在于提供一种地漏,以解决上述背景技术中提出的中国授权号为cn214033988u一种建筑用地漏装置问题,该装置在排水工作中,没有设置有能过滤垃圾的设施,排水中会有一些垃圾直接就排进了管道,容易发生堵塞影响工作效率,同时该装置不方便拆卸检修,该装置排水时通过按动盖板,通过缝隙进行排水,在建筑工作中排水可能会随时随地的进行,工作人员容易忽略按动盖板,时排水不能及时的流进排水管道,降低工作效率,同时通过缝隙进行排水会蔓延至外面。
11.为实现上述目的,本实用新型提供如下技术方案:一种地漏,包括地漏面板,所述地漏面板的底部设置有套筒,所述套筒与地漏面板固定连接,所述套筒的顶部开设有凹槽,所述套筒内设置有过滤桶,所述过滤桶的侧面设置有侧杆,所述侧杆延伸至凹槽内,所述过滤桶通过侧杆与套筒卡接,所述过滤桶的底部设置有排水孔,所述过滤桶通过排水孔与套筒相通,所述过滤桶的侧面开设有溢水孔,所述溢水孔内设置有过滤网。
12.作为本实用新型的一种优选技术方案,所述地漏面板的顶部开设有卡槽,所述卡槽延伸至地漏面板的底部,所述地漏面板通过卡槽与套筒相通,所述地漏面板的顶部设置有地漏盖板,所述地漏盖板延伸至卡槽内,所述地漏盖板的顶部开设有孔洞。
13.作为本实用新型的一种优选技术方案,所述过滤桶的顶部设置有横杆,所述横杆与过滤桶固定连接,所述套筒桶的顶部设置有橡胶垫,所述套筒通过橡胶垫与地漏盖板抵接。
14.作为本实用新型的一种优选技术方案,所述套筒的底部设置有排水管,所述排水管与套筒螺纹连接,所述排水管与套筒的连接处设置有密封条。
15.作为本实用新型的一种优选技术方案,所述卡槽边缘处设置有磁铁环,所述磁铁环均与地漏盖板和地漏面板抵接,所述地漏盖板和地漏面板的材质均为不锈钢。
16.作为本实用新型的一种优选技术方案,所述排水管的侧面设置有防臭阀,所述防臭阀与排水管转动连接。
17.作为本实用新型的一种优选技术方案,所述地漏面板通过卡槽与套筒相通,所述地漏盖板通过孔洞与过滤桶相通。
18.作为本实用新型的一种优选技术方案,所述过滤桶底部通过排水孔与排水管相通,所述过滤桶的内表壁涂有消毒液。
19.与现有技术相比,本实用新型的有益效果是:
20.1、本实用新型通过设置过滤桶、排水孔、凹槽和套筒的配合使用,排出的废水通过过滤桶将废水中的杂质进行过滤,将垃圾存留在过滤桶内,从而降低排水管内的堵塞,过滤桶通过侧杆放置在凹槽内与套筒进行卡接,检修和清理垃圾时方便拆卸。
21.2、本实用新型通过设置地漏盖板、卡槽、磁铁环和孔洞的配合使用,地漏盖板通过卡槽与地漏面板在同一个平面内,再通过磁铁环把二者进行固定,同时还可以方便拆卸检查,排水时从孔洞快速的向过滤桶进行排放。
附图说明

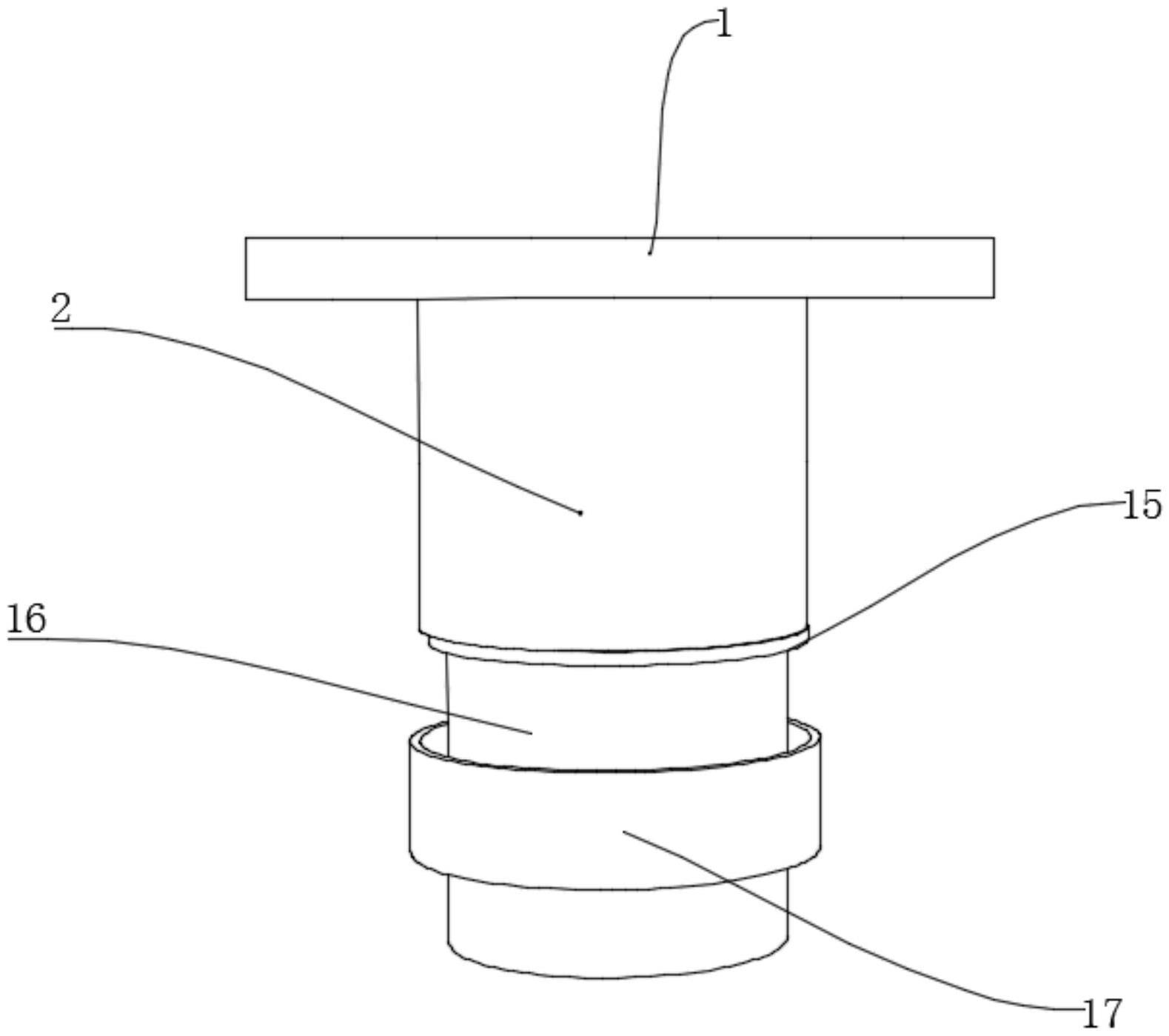

22.图1为本实用新型的结构示意图;
23.图2为本实用新型的俯视结构示意图;
24.图3为本实用新型过滤桶和套筒结构示意图;
25.图4为本实用新型套筒和排水管分解结构示意图。
26.图中:1、地漏面板;2、套筒;3、过滤桶;4、卡槽;5、磁铁环;6、地漏盖板;7、孔洞;8、橡胶垫;9、过滤网;10、溢水孔;11、排水孔;12、凹槽;13、侧杆;14、横杆;15、密封条;16、排水管;17、防臭阀。
具体实施方式
27.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
28.请参阅图1-图4,本实用新型提供了一种地漏的技术方案:
29.实施例一:
30.根据图1、图3和图4所示,一种地漏,包括漏面板1,地漏面板1的底部设置有套筒2,套筒2与地漏面板1固定连接,套筒2的顶部开设有凹槽12,套筒2内设置有过滤桶3,过滤桶3的侧面设置有侧杆13,侧杆13延伸至凹槽12内,过滤桶3通过侧杆13与套筒2卡接,过滤桶3的底部设置有排水孔11,过滤桶3通过排水孔11与套筒2相通,过滤桶3的侧面开设有溢水孔10,溢水孔10内设置有过滤网9,通过过滤桶3将废水过滤,同时过滤桶3与套筒2卡接,方便进行拆卸检修和清理。
31.过滤桶3的顶部设置有横杆14,横杆14与过滤桶3固定连接,套筒桶2的顶部设置有橡胶垫8,套筒2通过橡胶垫8与地漏盖板6抵接,可以通过横杆14将过滤桶3取出,通过橡胶垫8抵接,地漏盖板6和套筒2保持稳定。
32.套筒2的底部设置有排水管16,排水管16与套筒2螺纹连接,排水管16与套筒2的连接处设置有密封条15,螺纹连接方便拆卸,通过密封条15防止从缝隙中漏水。
33.排水管16的侧面设置有防臭阀17,防臭阀17与排水管16转动连接,防止臭气往回返,通过防臭阀进行控制。
34.过滤桶3底部通过排水孔11与排水管16相通,过滤桶3的内表壁涂有消毒液,废水及时的排入到排水管16内,通过消毒液进行消毒。
35.具体使用时,本实用新型一种地漏,先检查该装置是否正常,废水从孔洞7排到过滤桶3内进行过滤,将废水中的杂质过滤在过滤桶3内,过滤桶3的两侧开设有溢水孔10,溢水孔10内也设置了过滤网9,当过滤桶3内排水量到达一定的高度后,可通过溢水孔10排到套筒2内,大大提高了过滤桶3内的排水量,过滤桶3通过侧杆13放置在凹槽12内,在清理时方便拆卸,通过拿起横杆14将过滤桶3从套筒2内取出,过滤后的水从排水孔11流到套筒2的底部,套筒2的底部设置有排水管16,排水管16与套筒2螺纹连接方便拆卸,同时排水管16与套筒2的连接处设置有密封条15,防止废水从缝隙中流出来,排水管16的侧面设置有防臭阀17可以防止臭味反上来,影响人们的身体健康。
36.实施例二:
37.在实施例一的基础之上,如图1和图2所示,一种地漏,地漏面板1的顶部开设有卡槽4,卡槽4延伸至地漏面板1的底部,地漏面板1通过卡槽4与套筒2相通,地漏面板1的顶部设置有地漏盖板6,地漏盖板6延伸至卡槽4内,地漏盖板6的顶部开设有孔洞7,地漏盖板6与地漏面板1进行卡接方便拆卸,地漏盖板6开设孔洞排水可以直接排放。
38.卡槽4边缘处设置有磁铁环5,磁铁环5均与地漏盖板6和地漏面板1抵接,地漏盖板6和地漏面板1的材质均为不锈钢,通过磁铁环5稳定地漏盖板6,使位置不会偏移。
39.地漏面板1通过卡槽4与套筒2相通,地漏盖板6通过孔洞7与过滤桶3相通,地漏盖板6与过滤桶3相通,排水时能及时的排入过滤桶内3内。
40.具体使用时,本实用新型一种地漏,排水首先会从孔洞7内流入,从而进入到过滤桶3内,因为孔洞7与过滤桶3相通,地漏面板1顶部开设卡槽4,使地漏盖板6通过卡槽4与地漏面板1卡接,同时凹槽12的边缘处设置有磁铁环5,通过磁铁环5将地漏盖板6固定在卡槽4内,在排水时地漏盖板6不会发生移动,拆卸也非常方便直接将地漏盖板6用来扣除就可以进行检修或者清理,套筒2和地漏盖板6之间设置有橡胶垫8,如果地漏盖板6收到外力挤压不会变形,同时增大了地漏盖板6的稳定性。
41.在本实用新型的描述中,需要理解的是,术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
42.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个以上,除非另有明确具体的限定。
43.在本实用新型中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接,还可以是通信;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
44.在本实用新型中,除非另有明确的规定和限定,第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触,或第一和第二特征通过中间媒介间接接触。在本说明书的描述中,参考术语“一个方案”、“一些方案”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该方案或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个方案或示例中。在本说明书中,对上述术语的示意性表述不必须针对的是相同的方案或示例。而且,描述的具体特征、结构、材料或者特点可以在任一个或多个方案或示例中以合适的方式结合。
