1.本实用新型涉及防倒灌技术领域，尤其涉及水利工程排水防倒灌设备。


背景技术：

2.众所周知，水利工程可以通过对水量的调节和分配,来满足人民生活和生产中对于水资源的需求，进而排水环节在水利工程中是非常重要的，防倒灌设备是一种限定管道中水只能单向流动的水力控制组合装置，它可以防止管道中的介质倒流，进而避免倒流污染，但是目前市面上的一些水利工程排水防倒灌设备通过回流挡板和扭簧的组合来实现防倒流，但是该装置的防倒流阀结构复杂，生产成本高，其内的扭簧也很容易损坏。
3.对比中国专利公开号为cn212775753u的水利工程排水防倒灌设备，该装置通过支撑底座、防倒灌管、出水管、支撑板、导向管、球阀、限位环等等结构的相互配合，实现了结构简单，生产成本低，其内部结构不容易发生损坏。
4.对比专利虽然解决了结构复杂，生产成本高，其内的扭簧也很容易损坏的问题，但是该装置虽然能起到防倒灌的作用，但是该防倒灌结构占用较大的流水空间，进而在使用时很容易出现被堵塞的情况，进而给工作人员带来没必要的麻烦，从而极大的降低了该装置的实用性。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的水利工程排水防倒灌设备。其优点在于该装置在使用时不会很容易出现被堵塞的情况。
6.为了实现上述目的，本实用新型采用了如下技术方案：
7.水利工程排水防倒灌设备，包括管道，所述管道的顶部固定连接有弯管，所述管道的内壁开设有滑道，所述滑道的内底壁固定连接有限位杆。
8.所述滑道的内壁滑动连接有滑杆，所述滑杆的顶部开设有通槽，所述滑杆的外壁转动连接有堵板，所述管道的内壁固定连接有挡板。
9.通过以上技术方案：该装置在使用时不会很容易出现被堵塞的情况，进而给工作人员较大的便利，从而极大的提高了该装置的实用性。
10.本实用新型进一步设置为，所述弯管的一端固定连接有连接管，所述连接管的外壁固定连接有固定管。
11.通过以上技术方案：所述固定管可以与其他水管连接，实现水流入管道实现进行排水。
12.本实用新型进一步设置为，所述固定管的外壁固定连接有支撑架，所述支撑架的一侧固定连接有支撑杆，所述支撑杆的底部固定连接有第一固定板，所述第一固定板外壁固定连接有第一连接板，所述第一连接板的底部固定连接有伸缩杆，所述伸缩杆的底部固定连接有第二连接板。
13.通过以上技术方案：所述第一固定板的形状为“c”形结构，进而可以对水管的外部
进行夹持。
14.本实用新型进一步设置为，所述第二连接板的一端固定连接有第二固定板，所述第二固定板的内壁固定连接有防滑垫，所述第二固定板的外壁固定连接有第一辅助板，所述第一辅助板的顶部开设有螺纹槽。
15.通过以上技术方案：由于第二固定板的形状与第一固定板的形状均相同，进而第一固定板和第二固定板往相对方向移动可以将水管夹持住。
16.本实用新型进一步设置为，所述第一固定板的外壁固定连接有第二辅助板，所述第二辅助板的顶部镶嵌有轴承，所述轴承的内圈固定连接有螺纹杆，所述螺纹杆与螺纹槽螺纹套接。
17.通过以上技术方案：转动螺纹杆可以使得第二固定板向下移动，进而便可将水管插入固定管的内部并且与连接管相对接，反转螺纹杆便可使得第一固定板和第二固定板将水管固定夹持住。
18.本实用新型进一步设置为，所述限位杆贯穿通槽并延伸至滑杆的外部，且限位杆与通槽滑动连接。
19.通过以上技术方案：所述限位杆可以起到有效的限位作用，且滑杆可以在滑道的内部上下滑动。
20.本实用新型进一步设置为，所述堵板的形状为“圆盘”形结构，且堵板的外壁与管道的内壁滑动连接。
21.通过以上技术方案：所述堵板在没有水的作用力时会处于平衡状态，受到水的冲击力之后会转动。
22.本实用新型的有益效果为：
23.1、该水利工程排水防倒灌设备，通过设置有管道、滑道、限位杆、滑杆、通槽和挡板，水倒灌时，堵板受到浮力会向上移动，受到挡板的阻挡便对管道阻挡，管道排水时，堵板受到水向下的作用力会转动竖直状态，实现排水，进而实现该装置在使用时不会很容易出现被堵塞的情况，进而给工作人员较大的便利，从而极大的提高了该装置的实用性。
24.2、该水利工程排水防倒灌设备，通过设置有第一固定板、伸缩杆、第二固定板、螺纹槽和螺纹杆，转动螺纹杆可以使得第二固定板向下移动，进而便可将水管插入固定管的内部并且与连接管相对接，反转螺纹杆便可使得第一固定板和第二固定板将水管固定夹持住，进而更方便的对水管进行连接，进而给该装置带来有效的辅助作用，从而值得推广。
附图说明

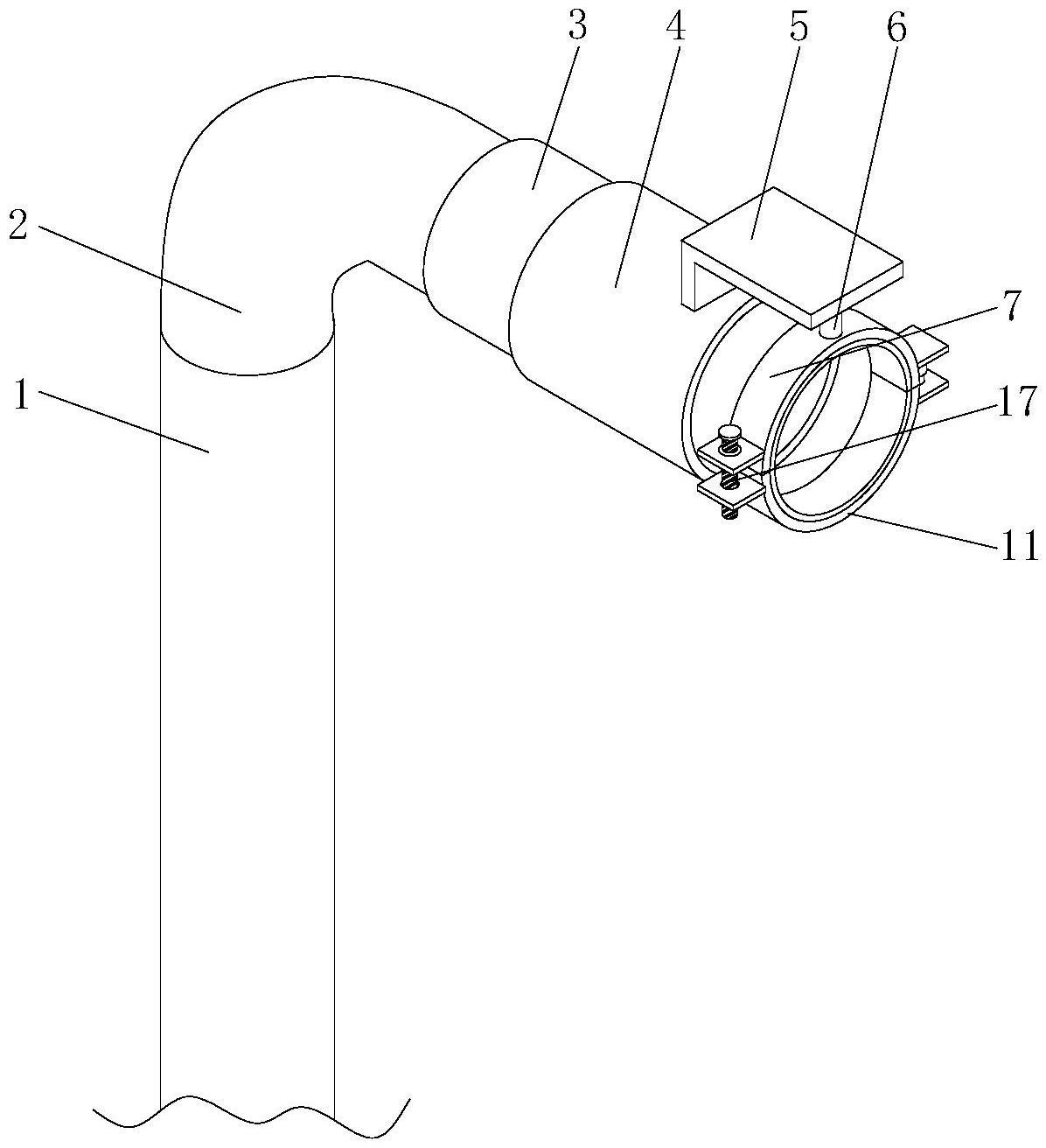

25.图1为本实用新型提出的水利工程排水防倒灌设备的结构示意图；
26.图2为本实用新型中固定管的结构示意图；
27.图3为本实用新型中水管的内部结构示意图；
28.图4为图3中a处结构的放大图。
29.图中：1、管道；2、弯管；3、连接管；4、固定管；5、支撑架；6、支撑杆；7、第一固定板；8、第一连接板；9、伸缩杆；10、第二连接板；11、第二固定板；12、防滑垫；13、第一辅助板；14、螺纹槽；15、第二辅助板；16、轴承；17、螺纹杆；18、滑道；19、限位杆；20、滑杆；21、通槽；22、堵板；23、挡板。
具体实施方式
30.下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
31.下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
32.在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
33.在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
34.参照图1-4，水利工程排水防倒灌设备，包括管道1，管道1的顶部固定连接有弯管2，管道1的内壁开设有滑道18，滑道18的内底壁固定连接有限位杆19。
35.滑道18的内壁滑动连接有滑杆20，滑杆20的顶部开设有通槽21，滑杆20的外壁转动连接有堵板22，管道1的内壁固定连接有挡板23，堵板22受到浮力会向上移动，受到挡板23的阻挡便对管道1阻挡，管道1排水时，堵板22受到水向下的作用力会转动竖直状态，实现排水，进而实现该装置在使用时不会很容易出现被堵塞的情况，进而给工作人员较大的便利，从而极大的提高了该装置的实用性。
36.为了实现进行排水，参照图1-4，弯管2的一端固定连接有连接管3，连接管3的外壁固定连接有固定管4，固定管4的外壁固定连接有支撑架5，支撑架5的一侧固定连接有支撑杆6，支撑杆6的底部固定连接有第一固定板7，第一固定板7外壁固定连接有第一连接板8，第一连接板8的底部固定连接有伸缩杆9，伸缩杆9的底部固定连接有第二连接板10，第一固定板7的形状为“c”形结构，进而可以对水管的外部进行夹持，固定管4可以与其他水管连接，实现水流入管道1进行排水。
37.为了可以将水管夹持住，参照图1-2，第二连接板10的一端固定连接有第二固定板11，第二固定板11的内壁固定连接有防滑垫12，第二固定板11的外壁固定连接有第一辅助板13，第一辅助板13的顶部开设有螺纹槽14，由于第二固定板11的形状与第一固定板7的形状均相同，进而第一固定板7和第二固定板11往相对方向移动可以将水管夹持住。
38.为了使得第一固定板7和第二固定板11将水管固定夹持住，参照图1-2，第一固定板7的外壁固定连接有第二辅助板15，第二辅助板15的顶部镶嵌有轴承16，轴承16的内圈固定连接有螺纹杆17，螺纹杆17与螺纹槽14螺纹套接，转动螺纹杆17可以使得第二固定板11向下移动，进而便可将水管插入固定管4的内部并且与连接管3相对接，反转螺纹杆17便可使得第一固定板7和第二固定板11将水管固定夹持住。
39.为了堵板22不影响正常排水，参照图1-4，限位杆19贯穿通槽21并延伸至滑杆20的外部，限位杆19与通槽21滑动连接，堵板22的形状为“圆盘”形结构，堵板22的外壁与管道1的内壁滑动连接，限位杆19可以起到有效的限位作用，且滑杆20可以在滑道18的内部上下滑动，堵板22在没有水的作用力时会处于平衡状态，受到水的冲击力之后会转动。
40.工作原理：首先，固定管4可以与其他水管连接，实现水流入管道1实现进行排水，管道1排水时，堵板22受到水向下的作用力会转动竖直状态，实现排水，堵板22受到浮力会向上移动，受到挡板23的阻挡便对管道1阻挡，进而实现该装置在使用时不会很容易出现被堵塞的情况；
41.其次，转动螺纹杆17可以使得第二固定板11向下移动，进而便可将水管插入固定管4的内部并且与连接管3相对接；
42.最后，反转螺纹杆17便可使得第一固定板7和第二固定板11将水管固定夹持住，进而更方便的对水管进行连接。
43.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
