1.本实用新型涉及基坑支护架技术领域，尤其涉及一种基坑支护架。


背景技术：

2.在建设施工中，为增加基坑作业过程中的安全系数，保证地下结构施工及基坑周边环境的安全，需对基坑侧壁及周边环境采用的支档、加固与保护措施。基坑支护是保证地下施工时基坑周围的稳固安全，是对基坑进行临时的加固，其中防护结构作为其中的一大项作用巨大。
3.专利申请号为cn202222263922.4的实用新型文件，公开了一种基坑支护，包括挡板，所述挡板右侧的中端固定连接有横板，所述横板的右侧活动连接有活动套管，所述活动套管的内表面插接有延伸杆，所述延伸杆的底部活动连接有第二活动板。本实用新型设置了延伸杆、第二活动板、螺纹杆和升降块，达到了支撑稳固且承载能力高的目的，解决了现有的基坑支护不具备支撑稳固且承载能力高的功能，导致满足不了人们使用需求的问题。
4.上述申请文件中提出的基坑支护，在实际施工安装和使用过程中，其对基坑内侧壁进行支撑的挡板为固定结构，无法根据基坑的深度进行高度的调节，导致适应性不强，且该支护结构仅依靠活动套管和第二活动板对结构的底部进行支撑和限位，容易造成支撑强度不够，影响支护的稳固性。为此，我们设计了一种基坑支护架。


技术实现要素：

5.本实用新型的目的在于提供一种基坑支护架，以解决上述背景技术中提出的问题。
6.为了实现上述目的，本实用新型采用了如下技术方案：
7.一种基坑支护架，包括两个侧支撑板，两个所述侧支撑板的相对面均固定设置有调节机构，所述侧支撑板下表面开设有滑动调节槽，所述滑动调节槽的内壁滑动连接有支撑底板，所述侧支撑板的上表面设置有挡板组件，所述调节机构包括固定连接在侧支撑板表面的条形固定盒，所述条形固定盒的内底壁转动连接有调节丝杆，所述调节丝杆的表面螺纹连接有调节活动块，调节活动块的表面转动连接有斜支撑杆，所述斜支撑杆远离调节活动块的一端转动设置有加固底座，两个所述加固底座的相对面均开设有位置相对应的条形滑槽，条形滑槽的内壁滑动连接有衔接条块。
8.优选地，所述挡板组件包括升降板，所述侧支撑板的上表面开设有收纳槽，所述升降板与收纳槽的内壁滑动连接。
9.优选地，所述升降板的上表面固定连接有防护挡板，所述防护挡板呈l形结构，所述升降板的表面开设有螺纹孔，螺纹孔的内壁螺纹连接有调节螺栓。
10.优选地，所述侧支撑板的表面开设有条形限位槽，所述条形限位槽的位置与调节螺栓相对应，且条形限位槽与调节螺栓相匹配。
11.优选地，所述侧支撑板的表面开设有若干个呈纵向分布的定位螺孔，所述支撑底
板的表面开设有螺栓槽，螺栓槽的内壁螺纹连接有定位螺栓，定位螺栓的位置与定位螺孔相对应，且定位螺栓与定位螺孔相匹配。
12.优选地，所述侧支撑板的两侧均开设有位置互相对称的安装槽，安装槽的内壁设置有锚固螺纹杆，所述支撑底板呈l形结构，所述加固底座和支撑底板的表面均设置有插地锚杆。
13.优选地，所述加固底座的上表面开设有螺丝孔，螺丝孔的内壁螺纹连接有固定螺栓，所述衔接条块的上表面开设有若干个调节螺孔，调节螺孔的位置与固定螺栓相对应，且调节螺孔与固定螺栓相匹配。
14.本实用新型与现有技术相比具有以下优点：
15.1、本实用新型通过设置侧支撑板和支撑底板，可以根据基坑的高度，将侧支撑板在支撑底板表面上下调节滑动，从而方便对侧支撑板的高度进行调节，适用于对不同深度的基坑进行支撑防护，通过在两个加固底座之间设置有衔接条块，可以将衔接条块固定连接在两侧的加固底座之间，不仅可以提高加固底座的稳固效果，且方便根据基坑内部的宽度对两侧的加固底座间距进行调节和定位，使施工更加灵活方便。
16.2、本实用新型通过在侧支撑板的顶部设置有可调节高度的挡板组件，可以利用升降板在侧支撑板的收纳槽中上下移动，从而方便对防护挡板的高度进行调节和定位，进而更好利用防护挡板对基坑外部的落石进行防护，且方便对挡板组件进行拆卸，使支护结构整体方便安装和拆卸。
附图说明

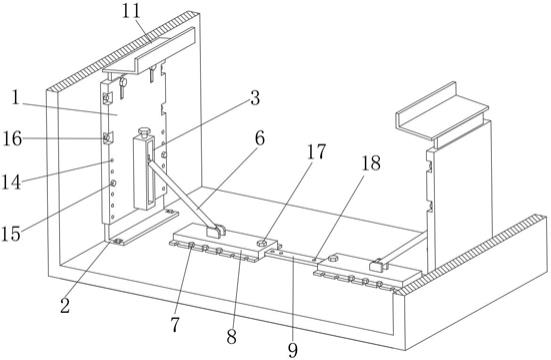

17.图1为实用新型提出的一种基坑支护架的整体第一视角结构示意图；
18.图2为实用新型提出的一种基坑支护架的整体第二视角结构示意图；
19.图3为实用新型图2中a处放大结构示意图；
20.图4为实用新型提出的一种基坑支护架的条形固定盒内部结构示意图。
21.图中：1、侧支撑板；2、支撑底板；3、条形固定盒；4、调节丝杆；5、调节活动块；6、斜支撑杆；7、插地锚杆；8、加固底座；9、衔接条块；10、升降板；11、防护挡板；12、调节螺栓；13、条形限位槽；14、定位螺孔；15、定位螺栓；16、锚固螺纹杆；17、固定螺栓；18、调节螺孔。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
23.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
24.参照图1-4，一种基坑支护架，包括两个侧支撑板1，两个侧支撑板1的相对面均固定设置有调节机构，侧支撑板1下表面开设有滑动调节槽，滑动调节槽的内壁滑动连接有支撑底板2。
25.侧支撑板1的表面开设有若干个呈纵向分布的定位螺孔14，支撑底板2的表面开设有螺栓槽，螺栓槽的内壁螺纹连接有定位螺栓15，定位螺栓15的位置与定位螺孔14相对应，且定位螺栓15与定位螺孔14相匹配。
26.值得说明的是，通过设置侧支撑板1和支撑底板2，可以根据基坑的高度，将侧支撑板1在支撑底板2表面上下调节滑动，从而方便对侧支撑板1的高度进行调节，适用于对不同深度的基坑进行支撑防护。
27.侧支撑板1的上表面设置有挡板组件，挡板组件包括升降板10，侧支撑板1的上表面开设有收纳槽，升降板10与收纳槽的内壁滑动连接。
28.升降板10的上表面固定连接有防护挡板11，防护挡板11呈l形结构，升降板10的表面开设有螺纹孔，螺纹孔的内壁螺纹连接有调节螺栓12。
29.侧支撑板1的表面开设有条形限位槽13，条形限位槽13的位置与调节螺栓12相对应，且条形限位槽13与调节螺栓12相匹配。
30.值得说明的是，通过在侧支撑板1的顶部设置有可调节高度的挡板组件，可以利用升降板10在侧支撑板1的收纳槽中上下移动，从而方便对防护挡板11的高度进行调节和定位，进而更好利用防护挡板11对基坑外部的落石进行防护，且方便对挡板组件进行拆卸，使支护结构整体方便安装和拆卸。
31.调节机构包括固定连接在侧支撑板1表面的条形固定盒3，条形固定盒3的内底壁转动连接有调节丝杆4，调节丝杆4的顶端延伸至条形固定盒3的外部，且固定连接有螺帽，调节丝杆4的表面螺纹连接有调节活动块5，调节活动块5的表面转动连接有斜支撑杆6。
32.斜支撑杆6远离调节活动块5的一端转动设置有加固底座一种基坑支护架，包括两个侧支撑板1，两个侧支撑板1的相对面均固定设置有调节机构，侧支撑板1下表面开设有滑动调节槽，滑动调节槽的内壁滑动连接有支撑底板2。
33.侧支撑板1的表面开设有若干个呈纵向分布的定位螺孔14，支撑底板2的表面开设有螺栓槽，螺栓槽的内壁螺纹连接有定位螺栓15，定位螺栓15的位置与定位螺孔14相对应，且定位螺栓15与定位螺孔14相匹配。
34.值得说明的是，通过设置侧支撑板1和支撑底板2，可以根据基坑的高度，将侧支撑板1在支撑底板2表面上下调节滑动，从而方便对侧支撑板1的高度进行调节，适用于对不同深度的基坑进行支撑防护。
35.侧支撑板1的上表面设置有挡板组件，挡板组件包括升降板10，侧支撑板1的上表面开设有收纳槽，升降板10与收纳槽的内壁滑动连接。
36.升降板10的上表面固定连接有防护挡板11，防护挡板11呈l形结构，升降板10的表面开设有螺纹孔，螺纹孔的内壁螺纹连接有调节螺栓12。
37.侧支撑板1的表面开设有条形限位槽13，条形限位槽13的位置与调节螺栓12相对应，且条形限位槽13与调节螺栓12相匹配。
38.值得说明的是，通过在侧支撑板1的顶部设置有可调节高度的挡板组件，可以利用升降板10在侧支撑板1的收纳槽中上下移动，从而方便对防护挡板11的高度进行调节和定位，进而更好利用防护挡板11对基坑外部的落石进行防护，且方便对挡板组件进行拆卸，使支护结构整体方便安装和拆卸。
39.调节机构包括固定连接在侧支撑板1表面的条形固定盒3，条形固定盒3的内底壁
转动连接有调节丝杆4，调节丝杆4的表面螺纹连接有调节活动块5，调节活动块5的表面转动连接有斜支撑杆6。
40.斜支撑杆6远离调节活动块5的一端转动设置有加固底座8，两个加固底座8的相对面均开设有位置相对应的条形滑槽，条形滑槽的内壁滑动连接有衔接条块9。
41.加固底座8的上表面开设有螺丝孔，螺丝孔的内壁螺纹连接有固定螺栓17，衔接条块9的上表面开设有若干个调节螺孔18，调节螺孔18的位置与固定螺栓17相对应，且调节螺孔18与固定螺栓17相匹配。
42.值得说明的是，通过在两个加固底座8之间设置有衔接条块9，可以将衔接条块9固定连接在两侧的加固底座8之间，不仅可以提高加固底座8的稳固效果，且方便根据基坑内部的宽度对两侧的加固底座间8距进行调节和定位，使施工更加灵活方便。
43.侧支撑板1的两侧均开设有位置互相对称的安装槽，安装槽的内壁设置有锚固螺纹杆16，支撑底板2呈l形结构，加固底座8和支撑底板2的表面均设置有插地锚杆7，两个加固底座8的相对面均开设有位置相对应的条形滑槽，条形滑槽的内壁滑动连接有衔接条块9。
44.加固底座8的上表面开设有螺丝孔，螺丝孔的内壁螺纹连接有固定螺栓17，衔接条块9的上表面开设有若干个调节螺孔18，调节螺孔18的位置与固定螺栓17相对应，且调节螺孔18与固定螺栓17相匹配。
45.值得说明的是，通过在两个加固底座8之间设置有衔接条块9，可以将衔接条块9固定连接在两侧的加固底座8之间，不仅可以提高加固底座8的稳固效果，且方便根据基坑内部的宽度对两侧的加固底座间8距进行调节和定位，使施工更加灵活方便。
46.侧支撑板1的两侧均开设有位置互相对称的安装槽，安装槽的内壁设置有锚固螺纹杆16，支撑底板2呈l形结构，加固底座8和支撑底板2的表面均设置有插地锚杆7。
47.在施工时，需要利用锚固螺纹杆16将侧支撑板1固定在基坑的侧壁，再利用插地锚杆7将支撑底板2和加固底座8固定在基坑的地面。
48.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
