1.本实用新型涉及垃圾处理技术领域，具体为一种新型水面垃圾处理设备。


背景技术：

2.水利工程是指以水资源的调控、利用和保护为主要目的而进行的工程建设，包括水库、水电站、水文观测站、水文监测中心、堤防、治理河流、排洪、灌溉、水文预报等诸多方面。治理河流时会使用新型水面垃圾处理设备对水面垃圾进行收集、转运和处理，但是现有的新型水面垃圾处理设备大多设置于河道内部，在处理装置收集的垃圾时，需将整个装置移至岸边，并需要工作人员将收集的垃圾装进垃圾车内，才能将垃圾推至垃圾回收处进行处理，操作起来较为麻烦，且费时费力。
3.为此我们提出了一种新型水面垃圾处理设备来解决上述问题。


技术实现要素：

4.本实用新型的目的在于提供一种新型水面垃圾处理设备，以解决上述背景技术中提出的在处理装置收集的垃圾时，需将整个装置移至岸边，并需要工作人员将收集的垃圾装进垃圾车内，才能将垃圾推至垃圾回收处进行处理，操作起来较为麻烦，且费时费力的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种新型水面垃圾处理设备，包括第一底板，所述第一底板的一侧固定连接有第二底板，所述第二底板的顶部开设有凹槽，所述第二底板的顶部设置有推车，所述第一底板的顶部设置有第一箱体，所述第一箱体的内部底端安装有第一电机，所述第一电机的输出端套设有传动带，所述第一箱体的顶部安装有第一固定板，所述第一固定板的一侧设置有壳体，所述第一固定板远离壳体的一侧顶端铰接连接有第一转轴，所述第一转轴远离第一固定板的一端设置有第二固定板，所述第一转轴的表面套设有传送带，所述传送带的表面固定安装有打捞板，所述第一固定板铰接有第一转轴的一侧底端铰接有第二转轴；
6.固定块，所述第二固定板的一侧固定有固定块，所述固定块的一侧固定安装有第二箱体，所述第二箱体的一侧开设有方孔,所述第二箱体的内部底端铰接连接有缠绕锟，所述缠绕锟的表面缠绕有橡胶软板，所述橡胶软板远离缠绕锟的一端固定连接有固定杆，所述缠绕锟的顶部设置有第二电机；
7.优选的，所述推车的底部设置有四组车轮，且四组车轮均匀设置于所述第二底板的顶部开设的两组所述凹槽内。
8.优选的，所述第一电机的输出端穿过所述第一箱体的一侧，且传动带套设在其输出端穿过所述第一箱体的一端，所述传动带远离所述第一电机的一端套设在所述第一转轴穿过所述第一固定板的一端。
9.优选的，所述壳体设置于所述第一电机穿过所述第一箱体的一端，以及所述第一转轴穿过所述第一固定板的一端的外侧。
10.优选的，所述第一转轴和所述第二转轴分别远离所述第一固定板的一端皆铰接连接在所述第二固定板的一侧，且传送带远离所述第一转轴的一端套设在所述第二转轴的表面。
11.优选的，所述打捞板设置有多组，均匀分布在所述传送带的表面，且打捞板的表面开设有通孔。
12.优选的，所述固定杆设置于所述第二箱体的外部，所述第二电机固定在所述第二箱体的内部顶端，且所述第二电机的输出端连接在所述缠绕锟的顶部。
13.与现有技术相比，本实用新型的有益效果是：本实用新型通过第二底板与推车的设置，可以推动推车使其车轮在第二底板顶部开设的两组凹槽内移动，当推车完全处于第二底板顶部时，推车正好处于传送带顶部一端的下方，使打捞并传送的垃圾落于推车内，便于推车对水面垃圾进行收集，同时也便于工作人员将收集的垃圾直接推送至垃圾回收处。
14.通过橡胶软板和固定杆的设置，当装置安装在河边后，使橡胶软板伸长，延伸至河对岸，并通过固定杆将橡胶软板的一端固定在相对装置较上游的位置，使橡胶软板倾斜设置于河面上，使其在水流的作用下对水面垃圾进行阻挡，并通过其倾斜的设置，使垃圾集中至装置的底部位置，从而能够通过传送带与打捞板将垃圾打捞并传送至推车内，避免了因传统的装置设置于河道内部，需将整个装置移至岸边，并需要工作人员将收集的垃圾装进垃圾车内，才能将垃圾推至垃圾回收处进行处理的情况。
附图说明：
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

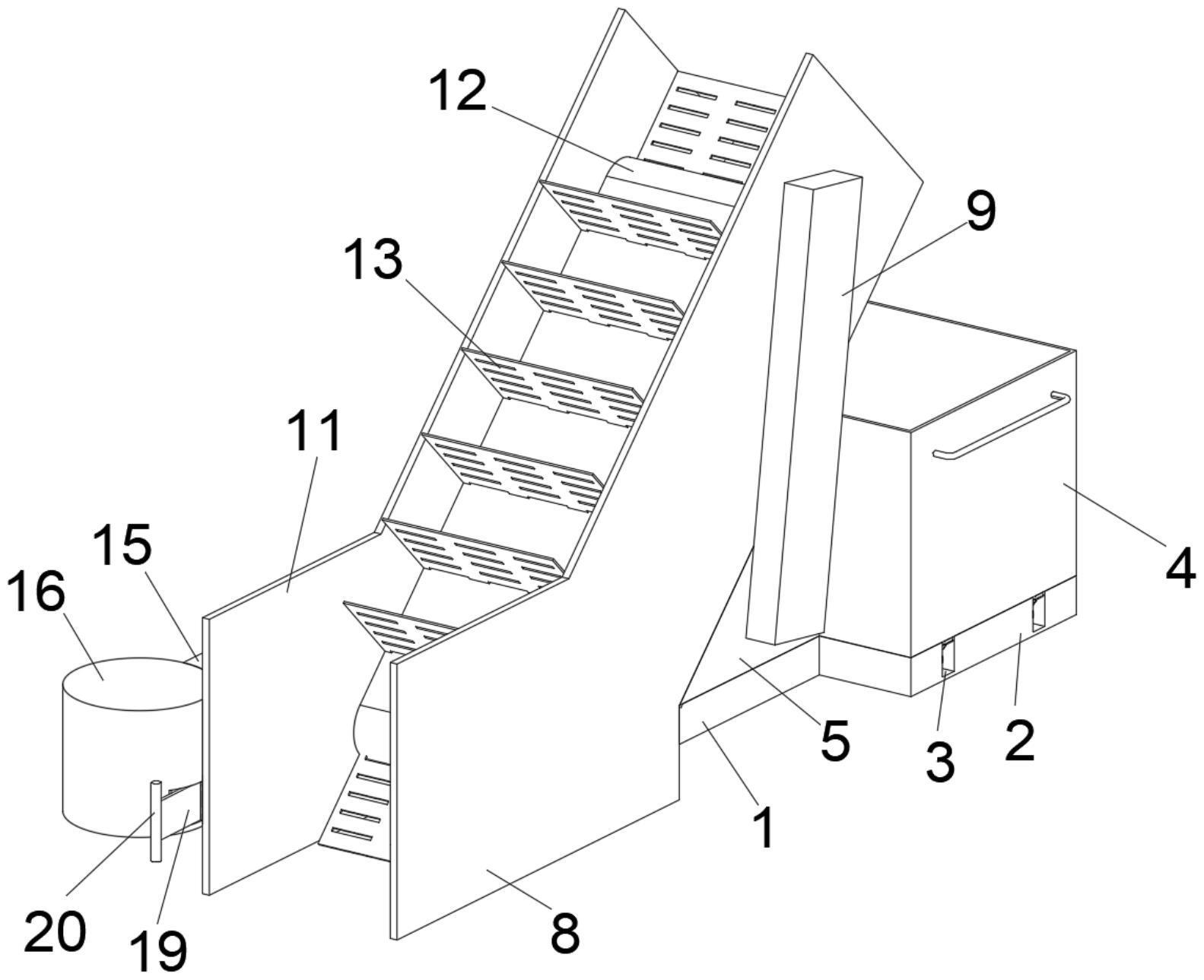

16.图1为本实用新型的结构立体示意图；
17.图2为本实用新型的结构分解示意图；
18.图3为本实用新壳体内部结构示意图；
19.图4为本实用新型结构剖面示意图；
20.图5为本实用新型橡胶软板伸长状态示意图；
21.图6为本实用新型第二箱体内部结构示意图。
22.图中：1、第一底板；2、第二底板；3、凹槽；4、推车；5、第一箱体；6、第一电机；7、传动带；8、第一固定板；9、壳体；10、第一转轴；11、第二固定板；12、传送带；13、打捞板；14、第二转轴；15、固定块；16、第二箱体；17、方孔；18、缠绕锟；19、橡胶软板；20、固定杆；21、第二电机。
具体实施方式：
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-6，本实用新型提供的一种实施例：一种新型水面垃圾处理设备，包括第一底板1，第一底板1的一侧固定连接有第二底板 2，第二底板2的顶部开设有凹槽 3，第二底板2的顶部设置有推车 4，第一底板1的顶部设置有第一箱体 5，第一箱体5的内部底端安装有第一电机 6，第一电机6的输出端套设有传动带 7，第一箱体5的顶部安装有第一固定板 8，第一固定板8的一侧设置有壳体 9，第一固定板8远离壳体9的一侧顶端铰接连接有第一转轴10，第一转轴10远离第一固定板8的一端设置有第二固定板11，第一转轴10的表面套设有传送带 12，传送带12的表面固定安装有打捞板 13，第一固定板8铰接有第一转轴10的一侧底端铰接有第二转轴14；
25.固定块15，第二固定板11的一侧固定有固定块15，固定块15的一侧固定安装有第二箱体16，第二箱体16的一侧开设有方孔17,第二箱体16的内部底端铰接连接有缠绕锟18，缠绕锟18的表面缠绕有橡胶软板19，橡胶软板19远离缠绕锟18的一端固定连接有固定杆20，缠绕锟18的顶部设置有第二电机21；
26.进一步的，推车4的底部的车轮均匀设置于第二底板2的顶部开设的两组凹槽3内，根据附图1所示，通过推车4的车轮设置于凹槽3内的设置，便于将推车4对打捞的垃圾进行收集，同时也便于工作人员将收集的垃圾推送至垃圾回收处。
27.进一步的，第一电机6的输出端穿过第一箱体5的一侧，且传动带7套设在其输出端穿过第一箱体5的一端，传动带7远离第一电机6的一端套设在第一转轴10穿过第一固定板8的一端，根据附图2所示，当第一电机6转动时，其输出端通过传动带7带动第一转轴10进行转动，从而使传送带12带动打捞板13对水面的垃圾打捞并传送至推车4内，方便工作人员集中处理。
28.进一步的，壳体9设置于第一电机6穿过第一箱体5的一端，以及第一转轴10穿过第一固定板8的一端的外侧，根据附图3所示，通过壳体9的设置，避免了第一电机6和传动带7以及第一转轴10被雨水淋湿而损坏。
29.进一步的，第一转轴10和第二转轴14分别远离第一固定板8的一端皆铰接连接在第二固定板11的一侧，且传送带12远离第一转轴10的一端套设在第二转轴14的表面，根据附图4所示，通过第一转轴10和第二转轴14的两端分别铰接连接在第一固定板8和第二固定板11的内侧的设置，从而使传送带12呈倾斜套设在第一转轴10与第二转轴14的表面，便于打捞板13打捞起的垃圾进行传送。
30.进一步的，打捞板13设置有多组，均匀分布在传送带12的表面，且打捞板13的表面开设有通孔，根据附图1所示，通过多组打捞板13，以及打捞板13表面开设有通孔的设计，从而能够使打捞起的垃圾上附带的河水能够通过通孔流出。
31.进一步的，固定杆20设置于第二箱体16的外部，第二电机21固定在第二箱体16的内部顶端，且第二电机21的输出端连接在缠绕锟18的顶部，根据附图6所示，通过第二电机21的输出端连接在缠绕锟18顶部的设置，当骑启动第二电机21时，第二电机21的输出端带动缠绕锟18转动，从而能够对橡胶软板19进行收放。
32.工作原理：在需要对河道内的水面垃圾进行处理时，先将装置安装在河道一边，再启动第二电机21，使其输出端带动缠绕锟18转动，使缠绕在缠绕锟18表面的橡胶软板19伸长并延伸至河对岸，并通过固定杆20将橡胶软板19的一端固定在相对装置较上游的位置，使橡胶软板19倾斜设置于河面上，使其在水流的作用下对水面垃圾进行阻挡，并通过其倾
斜的设置，使垃圾集中至装置的底部位置，然后启动第一电机6，通过其输出端套设的传动带7带动第一转轴10进行转动，使传送带12在第一转轴10与第二转轴14的表面带动多组打捞板13转动，从而对集中至装置底部的垃圾进行打捞并传送至传送带12的顶端，使垃圾在重力作用下落入推车4内，在推车4装满垃圾后关闭第一电机6，工作人员只需推动推车4，将垃圾推至垃圾回收处进行处理，最后将推车4推至第二底板2顶部，重新启动第一电机6继续对水面垃圾进行打捞与收集。以上为本实用新型的全部工作原理。
33.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
