1.本实用新型涉及冲泡设备技术领域，特别涉及一种冲茶杯。


背景技术：

2.茶杯是日常饮茶时不可或缺的器具。冲茶杯是茶杯中的一种，冲茶杯可以实现茶叶和茶水分离，使茶叶不会长时间浸泡在茶水中。在随着社会的发展和人们生活水平的提高，对冲茶杯的性能要求也越来越高。
3.目前市面上冲茶杯通常仅包括杯体、杯盖以及滤网，结构较为简单，其功能仅局限于直接倒入开水，对滤网内的茶叶进行冲泡或浸泡，茶水的浓度难以掌握，影响茶水口感，用户使用体验不佳。


技术实现要素：

4.本实用新型的目的在于提供一种冲茶杯，以优化相关技术中冲茶杯的结构，提升茶水口感和用户使用体验。
5.为解决上述技术问题，本实用新型采用如下技术方案：
6.根据本实用新型的一个方面，本实用新型提供一种冲茶杯，该冲茶杯包括：杯体，其内形成有用于存储水的水腔，所述杯体的顶部开口；杯盖，可拆卸地盖合于所述杯体的顶部开口处；所述杯盖的底部凸设有向下延伸并呈筒状结构的环形筋，所述环形筋的下端开口并伸入布置于所述水腔内，以在所述环形筋内部形成环内空间，在所述环形筋外周形成环外空间；冲泡腔，设于所述杯盖内，并形成于所述环外空间的顶部，所述冲泡腔内能够容纳茶叶；所述冲泡腔的腔壁上开设有连通所述环内空间的出水口；储水仓，设于所述杯盖内，并形成于所述冲泡腔的上方；第一单向阀，其入口连通所述储水仓的底部，其出口连通所述冲泡腔的顶部，以使所述储水仓的水能够单向地流向所述冲泡腔内；导水管，设于所述杯盖内，所述导水管的一端连通所述环外空间，所述导水管的另一端连通所述储水仓的内部；第二单向阀，设于所述导水管上，所述第二单向阀的入口连通所述环外空间，所述第二单向阀的出口连通所述储水仓的内部，以使所述环外空间的水能够通过所述导水管内单向地流向所述储水仓内；气泵，设于所述杯盖内部，所述气泵具有第一抽气口和第二抽气口，所述第一抽气口与所述储水仓内的顶部区域相连通，所述第二抽气口与所述环内空间的顶部区域相连通；其中，所述气泵具有交替工作的第一状态和第二状态；在所述第一状态下，所述气泵能够通过所述第一抽气口抽取所述储水仓内的空气，并将抽取的空气通过所述第二抽气口注入所述环内空间内，以使所述环内空间内的水位下降，所述环外空间内水位上升，并使所述环外空间内的空气和水能够经所述导水管、所述第一单向阀进入所述储水仓内；在所述第二状态下，所述气泵能够通过所述第二抽气口抽取所述环内空间内的空气，并将抽取的空气通过所述第一抽气口注入所述储水仓内，以使所述储水仓内的水能够通过所述第一单向阀进入所述冲泡腔内冲泡茶叶形成茶水，并使形成的茶水经所述出水口流入所述环内空间中。
7.本技术一些实施例中，所述环内空间的顶部设有向上凹陷的装配槽；所述冲茶杯包括顶部开口的茶包盒，所述茶包盒可拆卸地固定在所述装配槽内，且所述茶包盒与所述装配槽的槽壁之间围合形成所述冲泡腔；所述出水口设于所述茶包盒的外壁上，所述第二单向阀的出口设于所述装配槽的槽顶壁上。
8.本技术一些实施例中，所述环内空间的顶面上凸设有向下延伸的安装套，所述安装套呈环状，所述安装套的底部开口，所述装配槽形成于所述安装套内；所述安装套的外周壁与所述环形筋的内周壁之间形成间隔区。
9.本技术一些实施例中，所述茶包盒的底端凸出于所述安装套的底端面；所述出水口设有多个，多个所述出水口间隔地环绕布置于所述茶包盒的底端凸出于所述安装套部分的周侧壁上。
10.本技术一些实施例中，所述茶包盒的周侧壁上套设有密封套，所述密封套夹持固定在所述茶包盒的外周壁与所述装配槽的周侧壁之间。
11.本技术一些实施例中，所述导水管包括弯折相接的竖管部和横管部；所述竖管部的下端分布于所述环形筋的外周，并与所述环外空间相连通；所述竖管部的上端与所述横管部的横向的一端相连通；所述横管部的横向的另一端与所述第二单向阀的入口相连，所述第二单向阀的出口与所述储水仓的周侧壁相接。
12.本技术一些实施例中，所述储水仓的顶部上方设有向上延伸的第一吸注管，所述第一吸注管的底端与所述储水仓的顶部区域相连通，所述第一吸注管的上端与所述第一抽气口相连通。
13.本技术一些实施例中，所述杯盖内设有第二吸注管，所述第二吸注管沿上下延伸布置，所述第二吸注管的下端伸入布置于所述环内空间的顶部区域，且所述第二吸注管的下端位于所述冲泡腔的外周；所述第二吸注管的上端与所述第二抽气口相连通。
14.本技术一些实施例中，所述杯盖包括外壳体、盖板及内壳体；所述外壳体内形成有安装腔，所述外壳体的顶部开口；所述盖板盖合在所述外壳体的顶部开口处；所述内壳体设于所述安装腔内；其中，所述环形筋由所述外壳体的底面向下延伸形成，所述冲泡腔形成于所述安装腔的底部下方；所述储水仓设于所述安装腔内，并设于所述内壳体的底部与所述冲泡腔的顶部之间。
15.本技术一些实施例中，所述第二吸注管穿过所述内壳体的底面并向下延伸；所述外壳体内设有上下延伸的密封管，所述密封管连通所述安装腔和所述环内空间；所述第二吸注管的下端穿设于所述密封管后，伸入布置于所述环内空间中，且所述第二吸注管的外壁与所述密封管的内壁之间密封相接。
16.由上述技术方案可知，本实用新型实施例至少具有如下优点和积极效果：
17.本实用新型实施例的冲茶杯中，在杯盖底部设置呈环状的环形筋，进而在环形筋内部和外周分别形成环内空间和环外空间，环内空间顶部上方设有冲泡腔和储水仓，茶叶可以放置在冲泡腔内；储水仓的底部通过第一单向阀与冲泡腔的顶部连通，进而使储水仓内的水能够单向地流入冲泡腔内；利用导水管配合第二单向阀连通环外空间和储水仓，进而使环外空间内的水能够单向地流入储水仓内。
18.利用气泵处于第一状态，通过第一抽气口抽取储水仓内的空气并注入环内空间内，使环内空间水位下降，环外空间内水位上升，进而使环外空间内的空气和水能够经导水
管单向导入储水仓内，使储水仓内存水。同时，利用气泵处于第二状态下，通过第二抽气口抽取环内空间内的空气注入储水仓内，使储水仓内的水能够单向地导入冲泡腔内冲泡茶叶形成茶水，进而使形成的茶水经出水口流入环内空间中。通过控制气泵在第一状态和第二状态的交替工作，使茶水能够反复地浸泡冲泡腔内的茶包，逐步改变并控制茶水的浓度，提升茶水口感，进而提升用户的使用体验。
附图说明
19.图1是本实用新型一实施例的冲茶杯的结构示意图。
20.图2是图1的一侧视图。
21.图3是图2的一剖视图。
22.图4是图1的分解示意图。
23.图5是图4中杯体在另一视角下的结构示意图。
24.图6是图5中杯体的一剖视图。
25.图7是图4中杯盖的侧视图。

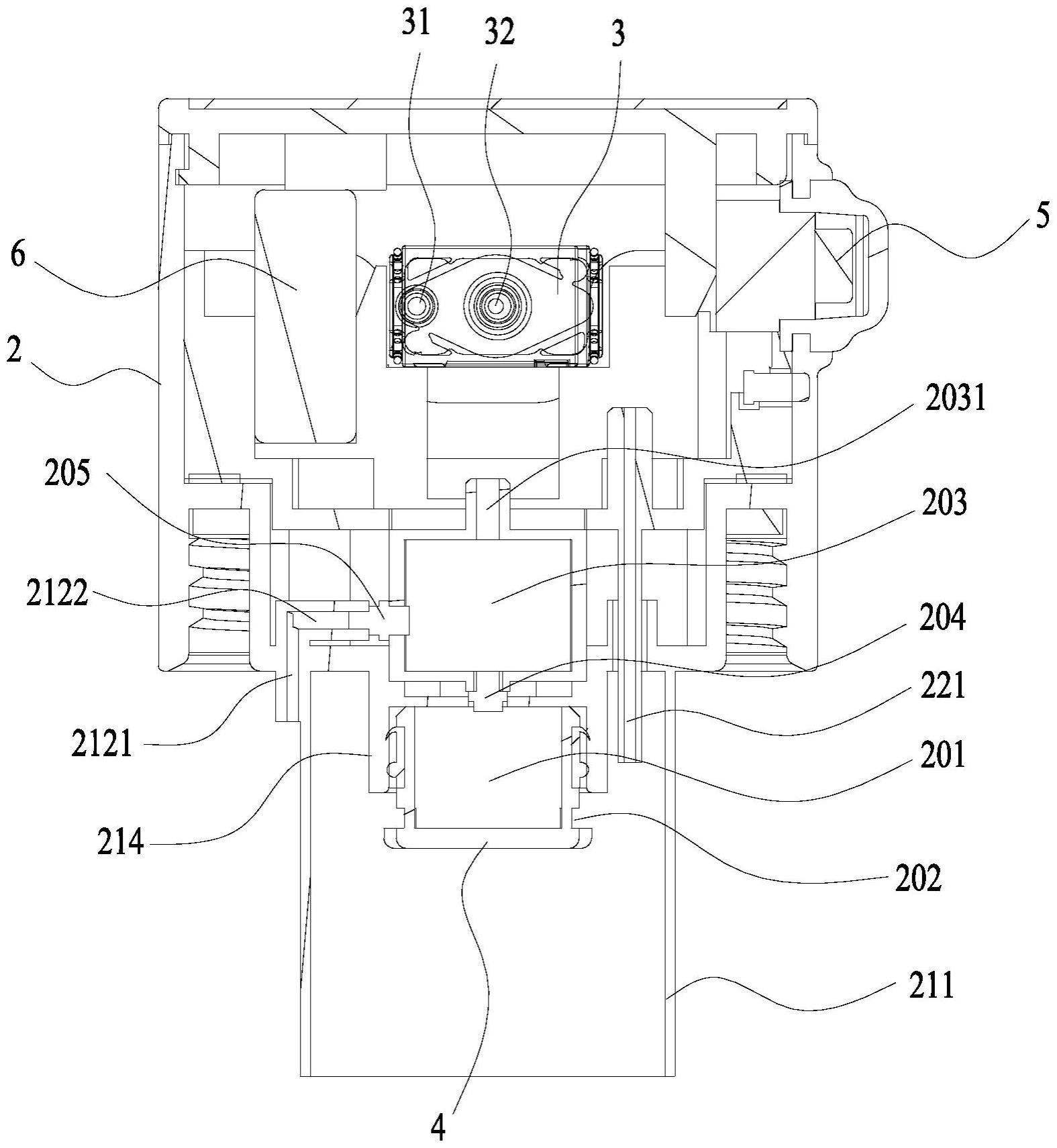

26.图8是图7中杯盖的一剖视图。
27.图9是图7中杯盖的一分解结构示意图。
28.图10是图9中茶包盒的结构示意图。
29.图11是图10中茶包盒的一剖视图。
30.图12是图9中杯盖的另一分解结构示意图。
31.图13是图12的一剖视图。
32.附图标记说明如下：1、杯体；10、水腔；11、杯壳；12、内胆；13、隔热腔；2、杯盖；201、冲泡腔；202、出水口；203、储水仓；2031、第一吸注管；204、第一单向阀；205、第二单向阀；21、外壳体；210、安装腔；211、环形筋；212、导水管；2121、竖管部；2122、横管部；213、装配槽；214、安装套；215、间隔区；216、密封管；22、内壳体；221、第二吸注管；23、盖板；3、气泵；31、第一抽气口；32、第二抽气口；4、茶包盒；41、密封套；411、密封筋；412、固定筋；5、开关件；6、可充电电池；7、充电接口。
具体实施方式
33.体现本实用新型特征与优点的典型实施方式将在以下的说明中详细叙述。应理解的是本实用新型能够在不同的实施方式上具有各种的变化，其皆不脱离本实用新型的范围，且其中的说明及图示在本质上是当作说明之用，而非用以限制本实用新型。
34.在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。
35.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个所述特征。在本技术的描述中，“多个”的含义是两个或两个以
上，除非另有明确具体的限定。
36.在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
37.目前市面上冲茶杯通常仅包括杯体、杯盖以及滤网，结构较为简单，其功能仅局限于直接倒入开水，对滤网内的茶叶进行冲泡或浸泡，茶水的浓度难以掌握，影响茶水口感，用户使用体验不佳。
38.图1是本实用新型一实施例的冲茶杯的结构示意图。图2是图1的一侧视图。图3是图2的一剖视图。
39.请参阅图1至图3所示，本实用新型实施例提供的冲茶杯主要包括杯体1、杯盖2及气泵3。
40.其中，杯体1被构造成盛装水和茶水的容器，杯体1内形成有用于存储水和茶水的水腔10。杯体1的顶部开口，即水腔10的顶部呈开口状。杯盖2可拆卸地盖合在杯体1的顶部开口处，进而使杯盖2能够盖合杯体1的顶部开口，进而打开或关闭水腔10。
41.在一些实施例中，杯盖2螺纹套设在杯体1的顶部开口处，进而使杯盖2能够盖合杯体1的顶部开口。需要说明的是，在其他实施例中，杯盖2也可以通过过盈配合的方式向下直接套设在杯体1的顶部开口。或者，在其他实施例中，杯体1也可以螺纹套设或直接套设在杯盖2的底部。
42.图4是图1的分解示意图。图5是图4中杯体1在另一视角下的结构示意图。图6是图5中杯体1的一剖视图。
43.请参阅图3至图6所示，在一些实施例中，杯体1包括杯壳11和设于杯壳11内的内胆12。水腔10形成于内胆12内部，杯壳11套设在内胆12外部。杯壳11与内胆12之间密封形成有隔热腔13，使杯体1具有一定的保温隔热功效。需要说明的是，隔热腔13内可以存储气体，也可以是真空状态，在此不做限制。
44.在一些实施例中，杯壳11顶部的外周壁上设有外螺纹，杯盖2顶部的内周壁上设有内螺纹，杯盖2通过其内螺纹结构螺纹套设在杯壳11的顶部，进而盖合内胆12内部的水腔10。
45.图7是图4中杯盖2的侧视图。图8是图7中杯盖2的一剖视图。图9是图7中杯盖2的一分解结构示意图。
46.请参阅图3至图9所示，杯盖2的底部凸设有向下延伸的环形筋211，环形筋211呈筒状结构，环形筋211的下端开口。当杯盖2盖合在杯体1的顶部时，环形筋211的下端能够伸入布置于水腔10内部，进而使环形筋211的下端口与水腔10内部相连通，并使环形筋211内部的空间形成环内空间，环形筋211外部的空间形成环外空间。环内空间与环外空间在环形筋211的下端口处连通。
47.在一些实施例中，环形筋211的高度可以根据需要进行调整，在此不做限制。
48.在一些实施例中，环形筋211为圆筒状结构，环形筋211的下端口呈圆形口。需要说明的是，在其他实施例中，环形筋211也可以采用如方形筒状结构，或其他形状的状结构，在
此不做限制。
49.请参阅图3至图9所示，在一些实施例中，环形筋211的内部的顶部区域设有冲泡腔201，冲泡腔201位于环内空间的顶部区域或设于环内空间的顶部上方。冲泡腔201用于容纳茶叶或茶包，茶包即袋装茶叶，茶叶封装在茶包中。冲泡腔201的腔壁上开设有多个出水口202，出水口202连通环内空间。因此，当水被送入冲泡腔201内时，水能够浸泡冲泡腔201内的茶叶形成茶水，冲泡腔201内的茶水能够通过出水口202流到环内空间中，进而进入杯体1的水腔10内，进而供使用者饮用。
50.在一些实施例中，冲泡腔201的顶部上方设有储水仓203，储水仓203内部用于储水。储水仓203的底部与冲泡腔201的顶部之间设有第一单向阀204，第一单向阀204的入口连通储水仓203的底部区域，第一单向阀204的出口连通冲泡腔201的顶部区域。因此，储水仓203内的水可以从储水仓203的底部区域通过第一单向阀204单向地流入冲泡腔201内，进而浸泡冲泡腔201内的茶叶形成茶水。
51.需要说明的是，第一单向阀204的结构使得冲泡腔201内的茶水及空气无法通过第一单向阀204处进入储水仓203内部。
52.在一些实施例中，第一单向阀204的入口设于储水仓203的底面上，第一单向阀204的出口设于冲泡腔201仓的顶面上。因此，储水仓203的底部区域能够通过第一单向阀204直接连通冲泡腔201的顶部区域。
53.需要说明的是，在其他一些实施例中，第一单向阀204也可以设置在储水仓203的底端的其他区域，例如通过连接管连接储水仓203的底端和冲泡腔201的顶端，第一单向阀204设置在连接管上。
54.请参阅图3至图9所示，在一些实施例中，杯盖2内设有导水管212，导水管212的上端与储水仓203内部相连通，导水管212的下端外露于杯盖2的底面，且导水管212的下端位于环形筋211的外侧。因此，当杯盖2盖合在杯体1的顶部时，导水管212的下端连通环外空间，导水管212的上端连通储水仓203，进而使储水仓203内的水能够在外力驱动下，通过导水管212进入储水仓203内进行临时存储。
55.在一些实施例中，导水管212的上端与储水仓203的外壁之间设有第二单向阀205。第二单向阀205的入口与导水管212的上端口相连通，进而使第二单向阀205的入口能够通过导水管212连通环外空间。第二单向阀205的出口与储水仓203的外壁相连，进而使第二单向阀205的出口能够连通储水仓203的内部空间。因此，当杯盖2盖合在杯体1的顶部时，在外力的驱动下，环外空间内的水和空气能够通过导水管212、第一单向阀204进入储水仓203内进行存储。而同时，储水仓203内的水和空气则无法通过第一单向阀204，进而无法进入环外空间中。
56.需要说明的是，在其他一些实施例中，第二单向阀205也可以设于导水管212的中部或其他位置，只要保证第二单向阀205的入口朝向并连通环外空间，第二单向阀205的出口朝向并连通储水仓203的内部空间即可。
57.在一些实施例中，导水管212的下端凸出杯盖2的底面并向下延伸，导水管212的下端一体成型在环形筋211的外壁上。需要说明的是，在其他实施例中，导水管212的下端口也可以不凸出于杯盖2的底面，导水管212的下端口可以与杯盖2的底面保持平齐。此外，导水管212的下端口也可以间隔地布置在环形筋211的外周侧。
58.请参阅图8所示，在一些实施例中，导水管212包括弯折相接的竖管部2121和横管部2122。其中，竖管部2121呈竖向延伸，竖管部2121的下端分布于环形筋211的外周，且竖管部2121的下端口与环外空间相连通。竖管部2121的上端与横管部2122的横向的一端相连通，横管部2122的横向的另一端与第二单向阀205的入口相连通，第二单向阀205的出口与储水仓203的周侧壁相接，进而使第二单向阀205的出口与储水仓203的内部空间相连通。因此，在外力作用下，环外空间内的水和空气能够经竖管部2121流向横管部2122，进而再通过第二单向阀205单向地流入储水仓203内部进行临时存储。
59.需要说明的是，在其他一些实施例中，第二单向阀205的出口也可以连接在储水仓203的顶壁或底壁上，第二单向阀205的出口并不限制为只能与储水仓203的周侧壁相接。
60.请参阅图3至图9所示，在一些实施例中，气泵3设于杯盖2内部，气泵3用于提供驱动力，使环外空间内的水能够单向地进入储水仓203内临时存储。同时，气泵3用于提供驱动力，使储水仓203内的水能够单向地并将其输送入冲泡腔201内，进而冲泡茶包形成茶水。具体地，气泵3具有第一抽气口31和第二抽气口32，第一抽气口31与储水仓203内的顶部区域相连通，第二抽气口32与环内空间的顶部区域相连通。同时，气泵3具有交替工作的第一状态和第二状态。
61.在气泵3处于第一状态下，气泵3能够通过第一抽气口31抽取储水仓203内顶部区域的空气，并将抽取的空气通过第二抽气口32注入环内空间的顶部区域。随着环内空间的空气增多，使环内空间内的水位下降，进而使环外空间内水位上升。同时，随着储水仓203内的空气减少，储水仓203内的气压减小，进而能够驱使环外空间内的空气和水能够经导水管212、第一单向阀204单向地进入储水仓203内。
62.需要说明的是，随着环外空间内水位上升，环外空间内的空气先经导水管212、第一单向阀204单向地进入储水仓203内。当环外空间内水位上升至导水管212的下端口处时，环外空间内的水才会开始通过导水管212、第一单向阀204单向地进入储水仓203内进行临时存储。
63.在气泵3处于第二状态下，气泵3能够通过第二抽气口32抽取环内空间内顶部区域的空气，并将抽取的空器通过第一抽气口31注入储水仓203内的顶部区域。随着储水仓203内的空气增多，以使储水仓203内气压增大，储水仓203内的水能够在气压的作用下通过第一单向阀204单向地进入冲泡腔201内冲泡茶叶形成茶水，并使形成的茶水经出水口202流入环内空间中，进而进入水腔10内，实现茶叶冲泡功能。通过控制气泵3的第一状态和第二状态的交替工作，使茶水能够反复地浸泡冲泡腔201内的茶包，逐步改变并控制茶水的浓度，提升茶水口感，进而提升用户的使用体验。
64.请参阅图3至图9所示，在一些实施例中，储水仓203的顶部上方设有向上延伸的第一吸注管2031，第一吸注管2031的底端与储水仓203的顶部区域相连通，第一吸注管2031的上端与第一抽气口31相连通。因此，气泵3能够依次通过第一抽气口31、第一吸注管2031抽取储水仓203内的空气或向储水仓203内注入空气。
65.在一些实施例中，气泵3的第一抽气口31与第一吸注管2031之间设有第一通气管(图中未示出)，第一通气管的一端与第一抽气口31相连通，第一通气管的另一端与第一吸注管2031的上端相连通。即第一通气管能够连通气泵3的第一抽气口31与第一吸注管2031的顶端，进而使气泵3能够依次通过第一抽气口31、第一通气管、第一吸注管2031抽取储水
仓203内的空气或向储水仓203内内注入空气。
66.请参阅图3至图9所示，在一些实施例中，杯盖2内设有第二吸注管221，第二吸注管221沿上下延伸布置，第二吸注管221的下端伸入布置于环内空间的顶部区域，第二吸注管221的上端与第二抽气口32相连通。因此，气泵3能够依次通过第二抽气口32、第二吸注管221抽取环内空间内的空气或向环内空间内注入空气。
67.需要说明的是，在一些实施例中，第二吸注管221可以一体成型在杯盖2内。或者，在其他实施例中，第二吸注管221也可以是可拆卸地布置在杯盖2内。
68.在一些实施例中，气泵3的第二抽气口32与第二吸注管221之间设有第二通气管(图中未示出)，第二通气管的一端与第二抽气口32相连通，第二通气管的另一端与第二吸注管221的上端相连通。即第二通气管能够连通气泵3的第二抽气口32与第二吸注管221的顶端，进而使气泵3能够依次通过第二抽气口32、第二通气管、第二吸注管221抽取环内空间的顶部区域的空气或向环内空间的顶部区域注入空气。
69.图10是图9中茶包盒4的结构示意图。图11是图10中茶包盒4的一剖视图。
70.请参阅图3至图11所示，在一些实施例中，环内空间的顶面上设有向上凹陷的装配槽213，装配槽213处可拆卸地装设有茶包盒4。其中，茶包盒4为内部中空且顶部开口的壳体结构，茶包盒4的内部空间用于放置茶叶或茶包，茶包盒4的周侧壁上形成有出水口202。当茶包盒4装设于装配槽213内时，茶包盒4内部与装配槽213的槽内壁之间能够合围形成冲泡腔201。第二单向阀205的出口设于装配槽213的槽顶壁上。因此，进而使储水仓203内的水能够通过第二单向阀205的出口流入茶包盒4内冲泡茶叶形成茶水，且形成的茶水可以通过周侧的出水口202回流到下方的水腔10中。
71.在一些实施例中，茶包盒4的周侧壁上套设有密封套41，茶包盒4装设于装配槽213内时，密封套41能够夹持固定在茶包盒4的外周壁与装配槽213的周侧壁之间，进而通过密封套41密封茶包盒4与装配槽213内壁之间的间隙，使冲泡腔201形成内外封闭的空间，并使茶包盒4能够稳定地固定在装配槽213内。
72.在一些实施例中，密封套41的外周壁上凸设有密封筋411，密封筋411呈环状，密封筋411用于密封茶包盒4与装配槽213内壁之间的间隙。当茶包盒4装设于装配槽213内时，密封筋411夹持固定在密封套41的外周壁与装配槽213的周侧壁之间，即夹持固定在茶包盒4的外周壁与装配槽213的周侧壁之间，进而通过密封套41能够密封茶包盒4与装配槽213内壁之间的间隙。
73.在一些实施例中，密封套41的外周壁上凸设有固定筋412，固定筋412呈环状，并间隔地布置在密封筋411的上侧，固定筋412用于使茶包盒4能够稳定地固定在装配槽213内。当茶包盒4装设于装配槽213内时，固定筋412夹持固定在密封套41的外周壁与装配槽213的周侧壁之间，即夹持固定在茶包盒4的外周壁与装配槽213的周侧壁之间，密封筋411能够防止茶包盒4在重力作用下，从装配槽213内脱落。
74.在一些实施例中，固定筋412的截面呈弧形，固定筋412呈弧形向茶包盒4的外侧并向下延伸。固定筋412的外端能够弹性地抵靠在装配槽213的周侧壁上，进而防止茶包盒4从装配槽213内脱落。
75.请参阅图3至图11所示，在一些实施例中，环内空间的顶面上凸设有向下延伸的安装套214，安装套214呈环状，且安装套214的底部开口，装配槽213形成于安装套214内。因
此，茶包盒4的上端能够插接并固定在安装套214内部，进而将茶包盒4安装固定在装配槽213内，与装配槽213的槽内壁之间合围形成冲泡腔201。
76.在一些实施例中，安装套214的外周壁与环形筋211的内周壁之间形成间隔区215。第二吸注管221的下端凸伸出环内空间的顶面向下延伸，且第二吸注管221的下端布置于安装套214的外周壁与环形筋211的内周壁的间隔区215内。
77.请参阅图3至图11所示，在一些实施例中，茶包盒4的底端凸出于安装套214的底面。茶包盒4上的出水口202设有多个，多个出水口202间隔地环绕布置于茶包盒4的底端凸出于安装套214底端部分的周侧壁上。因此，储水仓203内的水进入冲泡腔201后，从茶包盒4顶部开口进入茶包盒4内冲泡茶叶形成茶水，茶水向四周扩散，并从茶包盒4周侧的多个出水口202分别流向下方的环内空间中，进而进入水腔10内。
78.需要说明的是，在其他实施例中，出水口202也可以设置于茶包盒4的底面上或其他位置。
79.图12是图9中杯盖2的另一分解结构示意图。图13是图12的一剖视图。
80.请参阅图7至图13所示，在一些实施例中，杯盖2包括外壳体21、内壳体22及盖板23。
81.其中，外壳体21内形成有安装腔210，安装腔210用于为气泵3及内壳体22提供安装空间。外壳体21的顶部开口，即安装腔210的顶部为开口状。盖板23盖合在外壳体21的顶部开口处，进而通过盖板23启闭安装腔210。
82.请参阅图8至图13所示，在一些实施例中，内壳体22设于安装腔210内，内壳体22用于为气泵3提供安装空间，气泵3能够预先安装固定在内壳体22中，再将内壳体22和气泵3一起装入安装腔210内。
83.请参阅图8至图13所示，在一些实施例中，装配槽213形成于外壳体21的底面上，安装套214由外壳体21的底面向下延伸，环形筋211由壳体的底面向下延伸，并环绕布置在安装套214的周侧。储水仓203设于安装腔210的底部，并夹设在内壳体22的底面与安装腔210的内底面之间，即储水仓203设于内壳体22的底部与冲泡腔201的顶部之间。
84.在一些实施例中，第二吸注管221的上端伸入布置于内壳体22的内部，以便于第二吸注管221的上端与水泵的第二抽气口32相连。第二吸注管221的下端穿过内壳体22的底面并向下延伸。同时，外壳体21上设有与第二吸注管221相对布置的密封管216，密封管216连通外壳体21的上下两侧空间，即密封管216连通安装腔210和环内空间。第二吸注管221的下端穿设于密封管216后，伸入布置于环内空间中，进而使第二吸注管221的下端与环内空间的顶部区域相连通。
85.在一些实施例中，第二吸注管221的外壁与密封管216的内壁之间密封相接，可以通过密封材料密封第二吸注管221的外壁与密封管216的内壁之间的间隙。密封材料可以是密封棉或密封套41等密封材料，进而有效地保证内环空间的封闭性。
86.请参阅图3至图13所示，在一些实施例中，杯盖2内还设置有控制板(图未标示)。控制板设于安装腔210内，并固定在内壳体22中。控制板与气泵3信号连接，因此控制板可以随气泵3预先于东在内壳体22上，控制板用于控制气泵3工作。
87.在一些实施例中，杯盖2内还设置开关件5，开关件5设于安装腔210内，开关件5固定在外壳体21的内壁上，开关件5凸伸出外壳体21的外壁，且开关件5与控制板信号连接。用
户可以通过控制开关件5，进而控制气泵3开启或关闭。
88.请参阅图3至图13所示，在一些实施例中，杯盖2内还设置有可充电电池6和充电接口7。可充电电池6固定在内壳体22中，且可充电电池6与控制板信号连接。可充电电池6用于为气泵3及控制板进行供电。充电接口7设于内壳体22中，充电接口7与控制板信号连接，充电接口7可用于为可充电电池6充电，或直接为气泵3及控制板进行供电。
89.基于上述技术方案，本实用新型实施例具有如下优点和积极效果：
90.本实用新型实施例的冲茶杯中，在杯盖2底部设置呈环状的环形筋211，进而在环形筋211内部和外周分别形成环内空间和环外空间，环内空间顶部上方设有冲泡腔201和储水仓203，茶叶可以放置在冲泡腔201内；储水仓203的底部通过第一单向阀204与冲泡腔201的顶部连通，进而使储水仓203内的水能够单向地流入冲泡腔201内；利用导水管212配合第二单向阀205连通环外空间和储水仓203，进而使环外空间内的水能够单向地流入储水仓203内。
91.利用气泵3处于第一状态，通过第一抽气口31抽取储水仓203内的空气并注入环内空间内，使环内空间水位下降，环外空间内水位上升，进而使环外空间内的空气和水能够经导水管212单向导入储水仓203内，使储水仓203内存水。同时，利用气泵3处于第二状态下，通过第二抽气口32抽取环内空间内的空气注入储水仓203内，使储水仓203内的水能够单向地导入冲泡腔201内冲泡茶叶形成茶水，进而使形成的茶水经出水口202流入环内空间中。通过控制气泵3在第一状态和第二状态的交替工作，使茶水能够反复地浸泡冲泡腔201内的茶包，逐步改变并控制茶水的浓度，提升茶水口感，进而提升用户的使用体验。
92.虽然已参照几个典型实施方式描述了本实用新型，但应当理解，所用的术语是说明和示例性、而非限制性的术语。由于本实用新型能够以多种形式具体实施而不脱离实用新型的精神或实质，所以应当理解，上述实施方式不限于任何前述的细节，而应在随附权利要求所限定的精神和范围内广泛地解释，因此落入权利要求或其等效范围内的全部变化和改型都应为随附权利要求所涵盖。
