1.本实用新型涉及电力电气设备技术领域，特别涉及一种高压线路用固线装置。


背景技术：

2.高压线缆在电力塔之间搭接时，为了防止因风力荷载推动导致的高压线缆之间相互碰撞缠绕，需要在不同根线缆之间安装设置限位固定架，使得各自线缆之间相互独立设置，减少用电的干扰。
3.公开号为cn115117804u的专利文件公开了一种高压线缆高空自限位固定架，包括：外框架，其外壁上等角度分布有定位筒，且定位筒的内部同轴贯穿安装有活动栓，并且活动栓和定位筒的贯穿连接处固定有弹性件；还包括：定位钩，转动连接于所述活动栓的末端，且定位钩的内侧壁固定有液囊；螺帽蜗杆，贯穿式转动安装于所述外框架的中部外侧，且外框架的内部转轴安装有蜗轮，该蜗轮所在的转轴上还固定有齿轮环；收线环，固定于外框架内部的所述支承环侧壁上。
4.上述专利将数个电缆均连接在外框架上，当高压电缆受风力产生晃动时，会带动所有连接在外框架上的电缆进行同步晃动，进而导致电力塔与线缆接触区域产生较大的作用力，甚至带动电力塔产生晃动，鉴于此，我们提出一种高压线路用固线装置。


技术实现要素：

5.本实用新型的主要目的在于提供一种高压线路用固线装置，可以有效解决背景技术中的问题。
6.为实现上述目的，本实用新型采取的技术方案为：
7.一种高压线路用固线装置，包括有连接机构，所述连接机构设置有两个，两个所述连接机构之间共同固定安装有连接杆；所述连接机构包括有连接块，所述连接块两侧均转动连接有连杆，两个所述连杆远离连接块的一端均安装有钩子，两个所述连杆外表面均滑动套接有滑套，所述连接块上端安装有第一弹簧，所述第一弹簧另一端安装有固定套，所述固定套固定穿插连接有限位杆，所述限位杆两端分别与两个滑套转动连接。
8.优选的，所述钩子用于连接高压线缆，所述钩子靠近连杆的一端安装有第二连接环。
9.优选的，所述滑套靠近钩子的一端安装有第一连接环，所述第一连接环和第二连接环之间共同安装有第二弹簧。
10.优选的，所述第二弹簧用于带动滑套朝向远离钩子的方向运动。
11.优选的，所述第一弹簧用于带动固定套朝向靠近连接块的方向运动。
12.优选的，所述连接块左端和右端均开设有限位槽，所述连杆与限位槽转动连接。
13.优选的，当钩子与高压线缆连接时，若高压线缆受风力作用朝向靠近连接块方向运动，则连杆朝向靠近连接块方向转动，并带动滑套朝向钩子方向运动，滑套带动限位杆朝向远离连接块方向运动，此时，第一弹簧处于拉伸状态，第二弹簧处于压缩状态，若风力减
小，则第一弹簧带动限位杆朝向靠近连接块方向运动，第二弹簧带动滑套朝向远离钩子的方向运动，连杆朝向远离连接块的方向运动，连杆带动高压线缆朝向远离连接块的方向运动。
14.与现有技术相比，本实用新型具有如下有益效果：
15.1、通过设置连接机构用于连接两根高压线缆，并使得两根高压线缆之间保持一定的距离，避免其发生碰撞，当高压线缆受风力产生晃动时，两根高压线缆朝向相互靠近的方向运动一段距离，此时，连接机构中，第一弹簧处于拉伸状态，第二弹簧处于压缩状态，通过第一弹簧和第二弹簧吸收部分电缆受到的作用力，当风力减小或停止时，连接机构驱动两根高压线缆朝向相互远离的方向运动复位，起到了一定的缓冲作用，有效减小高压线缆的晃动幅度；
16.2、通过设置连接杆将两个连接机构连接在一起，即限定了两个连接机构之间的距离，使得本装置可应用于上下两层的高压线缆，提高了适用范围，且连接杆的设置也便于电力工人抓握本装置，利于携带。
附图说明

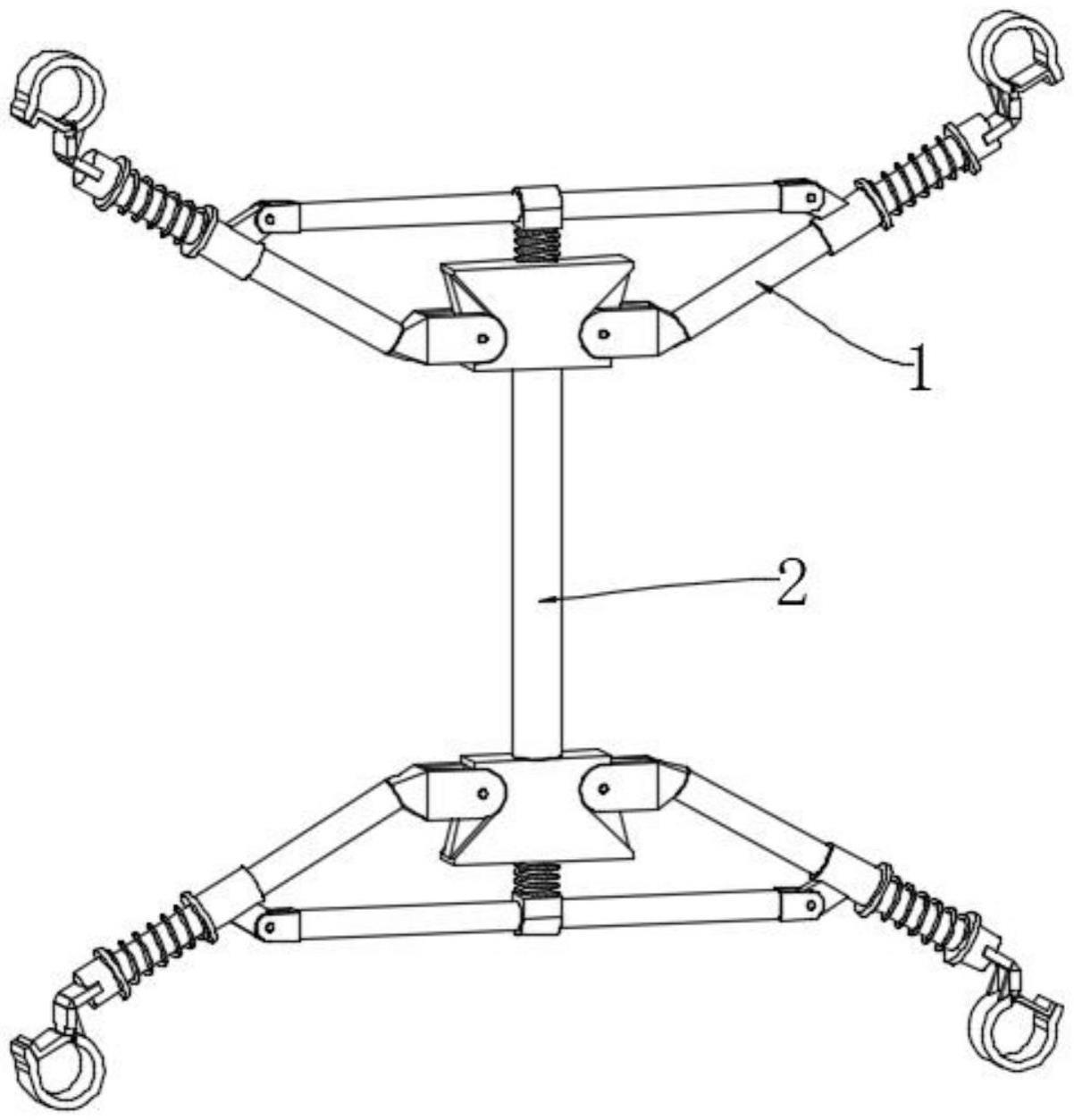

17.图1为本实施例中提出的整个固线装置的结构示意图；
18.图2为本实施例中连接机构的部分结构示意图；
19.图3为本实施例中钩子和连杆的连接结构示意图；
20.图4为本实施例中钩子和滑套的连接结构示意图；
21.图5为本实施例中提出的整个固线装置的使用状态示意图。
22.图中：1、连接机构；2、连接杆；11、连接块；111、限位槽；12、第一弹簧；13、固定套；14、限位杆；15、滑套；151、第一连接环；16、连杆；17、钩子；171、第二连接环；18、第二弹簧。
具体实施方式
23.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
24.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
25.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
26.如图1-图5所示，一种高压线路用固线装置，包括有连接机构1，所述连接机构1设置有两个，两个所述连接机构1之间共同固定安装有连接杆2；所述连接机构1包括有连接块11，所述连接块11两侧均转动连接有连杆16，两个所述连杆16远离连接块11的一端均安装
有钩子17，两个所述连杆16外表面均滑动套接有滑套15，所述连接块11上端安装有第一弹簧12，所述第一弹簧12另一端安装有固定套13，所述固定套13固定穿插连接有限位杆14，所述限位杆14两端分别与两个滑套15转动连接。
27.将两个连接机构1分别与两根高压线缆连接在一起，使得四根高压线缆之间保持一定的距离。
28.具体的，所述钩子17用于连接高压线缆，本实用新型中，对钩子17的具体结构不做限制，实施例中具体采用现有技术中的吊钩，所述钩子17靠近连杆16的一端安装有第二连接环171，通过第二连接环171增大钩子17与第二弹簧18的接触面积。
29.具体的，所述滑套15靠近钩子17的一端安装有第一连接环151，所述第一连接环151和第二连接环171之间共同安装有第二弹簧18。通过第一连接环151增大滑套15与第二弹簧18的接触面积。通过第二弹簧18带动滑套15朝向远离钩子17的方向。
30.具体的，所述第二弹簧18用于带动滑套15朝向远离钩子17的方向运动。当高压线缆受风力产生晃动时，第二弹簧18被压缩，将高压线缆受到的部分作用力转化为其弹性势能。
31.具体的，所述第一弹簧12用于带动固定套13朝向靠近连接块11的方向运动。当高压线缆受风力产生晃动时，第一弹簧12被拉伸，将高压线缆受到的部分作用力转化为其弹性势能，起到缓冲的作用。
32.为了限制连杆16的转动幅度，避免两根高压线缆之间的距离过近导致的碰撞，本实施例中，所述连接块11左端和右端均开设有限位槽111，所述连杆16与限位槽111转动连接。通过限位槽111限制连杆16的转动幅度。
33.具体的，当钩子17与高压线缆连接时，若高压线缆受风力作用朝向靠近连接块11方向运动，则连杆16朝向靠近连接块11方向转动，并带动滑套15朝向钩子17方向运动，滑套15带动限位杆14朝向远离连接块11方向运动，此时，第一弹簧12处于拉伸状态，第二弹簧18处于压缩状态，若风力减小，则第一弹簧12带动限位杆14朝向靠近连接块11方向运动，第二弹簧18带动滑套15朝向远离钩子17的方向运动，连杆16朝向远离连接块11的方向运动，连杆16带动高压线缆朝向远离连接块11的方向运动。
