1.本实用新型涉及电力维修工具技术领域，具体为安全用电维修工具。


背景技术：

2.电力线路指的是对电能进行输送和分配的线缆。电力线路在使用过程的中，无可避免的会出现各种故障问题，这就需要相关工作人员对其进行维修。现阶段工作人员在对电力线路进行维修时，经常需要使用测电笔对线路进行检测。
3.现有技术cn 216289910 u中公开的一种电力线路维修工具，包括测电笔主体，测电笔主体顶面设有安装管，安装管圆周外壁中部上方设有承接柱，承接柱中部设有转动套，转动套中部设有连接杆，连接杆上端设有按动板，连接杆下端设有圆台形连接块，安装管下端设有弧形切刀，安装管圆周内壁下侧中部设有固定杆，虽然该实用新型测量电路的同时，可以直接对线缆进行剥线检修，既减轻了工作人员的工作强度，也提高了电力线路的维修效率，但是该实用新型由于难以施加力度致使其只能对较软的电线进行剥皮，而且还难以对电线进行剪断裁切，致使该工具实用性以及易用性较差，并且该实用新型难以对刀片进行更换，致使刀片的更换工作不易操作，费时费力，影响工作效率，因此还有一定的改进空间。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了安全用电维修工具，解决了上述背景技术中提出的问题。
6.(二)技术方案
7.为实现以上目的，本实用新型通过以下技术方案予以实现：安全用电维修工具，包括测电笔主体与刀片，所述测电笔主体的上端固定安装有连接座，连接座上固定安装有连接轴，连接轴的外部转动安装有转动轴，转动轴的内部开设有空腔，空腔的表面固定安装有挡块，所述连接轴的外部套接有扭簧，所述扭簧的一端抵接于挡块上，且连接轴的外表面沿径向开设有插孔，扭簧的另一端插接于插孔内，所述转动轴的外侧固定安装有压杆，压杆的内侧位于刀片的外侧固定安装有压块，所述测电笔主体的上侧设置有拆装机构，所述刀片通过拆装机构安装于测电笔主体的上侧；
8.所述拆装机构包括拆装座，拆装座的一侧开设有凹槽，凹槽的内壁上开设有通槽，拆装座通过通槽套接于刀片上，所述测电笔主体的内部开设有安装槽，所述刀片插接于安装槽内，拆装座的另一侧设置有弹性板，弹性板上设置有卡块，所述测电笔主体的外表面开设有与卡块相适配的卡槽，卡块插接于卡槽内。
9.可选的，所述连接座的数量为两个，两个所述连接座呈前后对称分布。
10.可选的，所述转动轴抵接于测电笔主体的上端，且转动轴的前后端分别抵接于位于前后部的连接座上。
11.可选的，所述扭簧位于空腔内，所述插孔沿连接轴的径向开设，且插孔与扭簧相适配。
12.可选的，所述压杆位于测电笔主体的一侧，且压杆呈倾斜设置。
13.可选的，所述压块的外端为圆弧状，且压块的内部开设有向外延伸至外端的中间槽，所述中间槽与刀片相适配。
14.可选的，所述凹槽的形状为倒u型，所述通槽的形状为两端为封口状的c型，且通槽与刀片相适配。
15.可选的，所述弹性板的数量为两个，两个所述通槽分别抵接于测电笔主体的正面与背面，所述卡块的断面形状为直角三角形。
16.(三)有益效果
17.本实用新型提供了安全用电维修工具，具备以下有益效果：
18.1、该安全用电维修工具，通过连接轴、转动轴、挡块、扭簧、压杆、压块与刀片的配合设置，可极大的方便对电线的剥皮工作，通过稍微用力按压压杆即可对电线的外皮进行切割，同时也可通过增加力度来对电线进行切割裁剪，使得对电线进行切割或剥皮时更加容易施力，从而提高该工具的实用性以及易用性，使得电线的处理工作更加的方便快捷易操作；
19.2、该安全用电维修工具，通过卡槽、安装槽、拆装座、通槽、凹槽、弹性板与卡块的配合设置，该机构在当刀片发生磨损时，可以很方便的对其进行更换，使得更换工作更加的便利简单，省时省力，可在一定程度上提高工作效率，便于实际工作中的使用，适合广泛推广使用。
附图说明

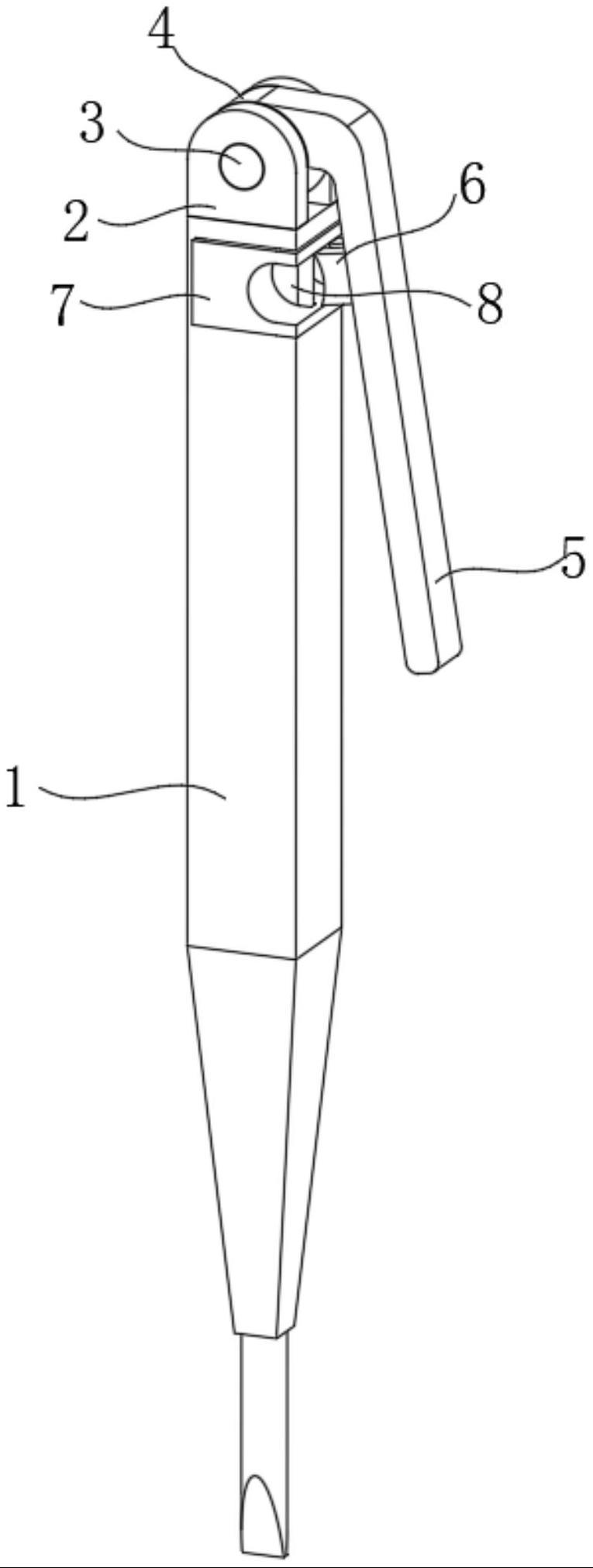

20.图1为本实用新型正视立体结构示意图；
21.图2为本实用新型正视局部剖视结构示意图；
22.图3为本实用新型图2中a处放大结构示意图；
23.图4为本实用新型拆装机构正视立体结构示意图；
24.图5为本实用新型仰视剖视结构示意图。
25.图中：1、测电笔主体；2、连接座；3、连接轴；4、转动轴；5、压杆；6、压块；601、中间槽；7、拆装机构；701、拆装座；702、通槽；703、凹槽；704、弹性板；705、卡块；8、刀片；9、空腔；10、挡块；11、扭簧；12、插孔；13、卡槽；14、安装槽。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
27.实施例1
28.请参阅图1至图3以及图5，本实用新型提供技术方案：安全用电维修工具，包括测电笔主体1与刀片8，测电笔主体1的上端固定安装有连接座2，连接座2的数量为两个，两个连接座2呈前后对称分布，连接座2上固定安装有连接轴3，连接轴3的外部转动安装有转动
轴4，转动轴4抵接于测电笔主体1的上端，且转动轴4的前后端分别抵接于位于前后部的连接座2上，转动轴4的内部开设有空腔9，空腔9的表面固定安装有挡块10，连接轴3的外部套接有扭簧11，扭簧11的一端抵接于挡块10上，且连接轴3的外表面沿径向开设有插孔12，扭簧11的另一端插接于插孔12内，扭簧11位于空腔9内，插孔12沿连接轴3的径向开设，且插孔12与扭簧11相适配，转动轴4的外侧固定安装有压杆5，压杆5位于测电笔主体1的一侧，且压杆5呈倾斜设置，压杆5的内侧位于刀片8的外侧固定安装有压块6，压块6的外端为圆弧状，且压块6的内部开设有向外延伸至外端的中间槽601，中间槽601与刀片8相适配，测电笔主体1的上侧设置有拆装机构7，刀片8通过拆装机构7安装于测电笔主体1的上侧。
29.使用时，将电线放置在刀片8上后，然后通过向测电笔主体1的方向按压压杆5，即可使压块6的圆弧外端压在电线上，然后再继续压动压杆5，即可通过刀片8对电线的外皮进行切割，在此过程中转动轴4会在连接轴3上转动，因此挡块10可对扭簧11的外端进行挤压，使其发生一定的弹性形变，因此松开压杆5后扭簧11的反弹力可将压杆5自动反弹会原位，当对电线的外皮进行切割开口后，然后再向上转动压杆5，使刀片8漏出，然后即可通过手持测电笔主体1来通过刀片8将电线的外皮削下，因此可极大的方便对电线的剥皮工作，而且通过稍微用力按压压杆5即可对电线的外皮进行切割，同时也可通过增加力度来对电线进行切割裁剪，使得对电线进行切割或剥皮时更加容易施力，从而提高该工具的实用性以及易用性，使得电线的处理工作更加的方便快捷易操作。
30.实施例2
31.请参阅图1至图4，本实用新型提供技术方案：安全用电维修工具，拆装机构7包括拆装座701，拆装座701的一侧开设有凹槽703，凹槽703的内壁上开设有通槽702，凹槽703的形状为倒u型，通槽702的形状为两端为封口状的c型，且通槽702与刀片8相适配，拆装座701通过通槽702套接于刀片8上，测电笔主体1的内部开设有安装槽14，刀片8插接于安装槽14内，拆装座701的另一侧设置有弹性板704，弹性板704上设置有卡块705，测电笔主体1的外表面开设有与卡块705相适配的卡槽13，卡块705插接于卡槽13内，弹性板704的数量为两个，两个通槽702分别抵接于测电笔主体1的正面与背面，卡块705的断面形状为直角三角形。
32.使用时，将刀片8的尾端插进安装槽14内后，在将拆装座701以及弹性板704套装在测电笔主体1上，由于弹性板704自身具有一定的弹性，因此可将卡块705插进卡槽13内，与此同时，保证通槽702套在刀片8上，即可通过通槽702将刀片8压紧固定在安装槽14上，并完成对刀片8的安装，而且通过向外扳动弹性板704的外端即可使卡块705从卡槽13内脱离，然后再向外拉动拆装座701即可将其卸下，并使其脱离刀片8，最后即可将刀片8卸下，因此该机构在当刀片8发生磨损时，可以很方便的对其进行更换，使得更换工作更加的便利简单，省时省力，可在一定程度上提高工作效率，便于实际工作中的使用。
33.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
