1.本实用新型涉及音响技术领域，具体为一种防倾倒的音响。


背景技术：

2.音响设备是由音源(音乐播放设备、拾音设备即话筒)、控制设备(模拟或数字调音台)、音频处理器(以前都是用效果器、均衡器、压限器、分频器、信号分配器、延时器等周边设备，还有集成以上各功能的的数字式系统控制器)、功率放大器(功放)、音箱组成。其主要作用是能够扩大声音，调节声音音色，因此被广泛使用在家庭、会议以及各种演艺活动中。
3.现有的音响上大多都不具备防倾倒的结构，使用时大多直接将音响放置在台面上，音响整体的稳定性较差，受到外力碰撞时，容易导致音响倾倒摔落，从而造成损坏，且大多数的音响壳体与后盖间常采用螺栓螺纹连接，安装拆卸十分麻烦费时，不利于后续的检修更换。
4.为此，我们提出了一种防倾倒的音响。


技术实现要素：

5.本实用新型的目的在于提供一种防倾倒的音响，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种防倾倒的音响，包括壳体，所述壳体内固定安装有播放模块，所述壳体的后端位于播放模块外侧设置有卡槽，所述卡槽内卡接有后盖，所述后盖内设置有安装槽，所述安装槽内滑动连接有两个滑板，两个所述滑板之间固定安装有多个弹簧，两个所述滑板相互远离一侧均固定安装有卡板，所述壳体内对应两个卡板处均设置有插槽，两个所述卡板相互远离一侧分别延伸至对应的插槽内，所述壳体底端外侧套设有防倒环，所述壳体底端固定安装有多个安装座，多个所述安装座底端均固定安装有吸盘。
7.可选的，两个所述滑板的后端均固定安装有拨杆，且两个所述拨杆的后端均延伸出壳体外，通过拨杆便于带动滑板滑动。
8.可选的，所述后盖设置为u型，且后盖的两个输出端上均固定安装有卡片，所述壳体上对应两个卡片处均设置有凹槽，两个所述卡片均插接在凹槽内，通过卡片插接到凹槽内能够进一步提高后盖在卡槽内的固定性。
9.可选的，所述防倒环设置为锥形，通过此种设计能够在壳体受到碰撞时利用防倒环的外侧与台面间相抵，从而避免壳体倾倒。
10.可选的，所述后盖的两侧均设置有多个散热孔，通过多个散热孔便于播放模块进行通风散热。
11.可选的，所述壳体顶端固定安装有调节开关，通过调节开关便于调节播放模块工作，有利于本设备的使用。
12.可选的，所述壳体顶端位于调节开关的后端设置有凹槽把，通过凹槽把便于提拉
壳体方便本种音响的携带。
13.与现有技术相比，本实用新型的有益效果是：
14.通过安装座、吸盘、防倒环、安装槽、滑板、弹簧、拨杆、卡板、插槽、卡片和凹槽的相互配合，能够将壳体吸附在桌面上，同时利用防倒环能够使得壳体的外侧始终与桌面相抵，从而避免在受到外力碰撞时，壳体发生倾倒掉落，容易造成损坏的问题，且壳体与后盖间的安装拆卸方便快捷，从而进一步提高了后续对壳体内部组件进行更换检修的工作效率。
附图说明

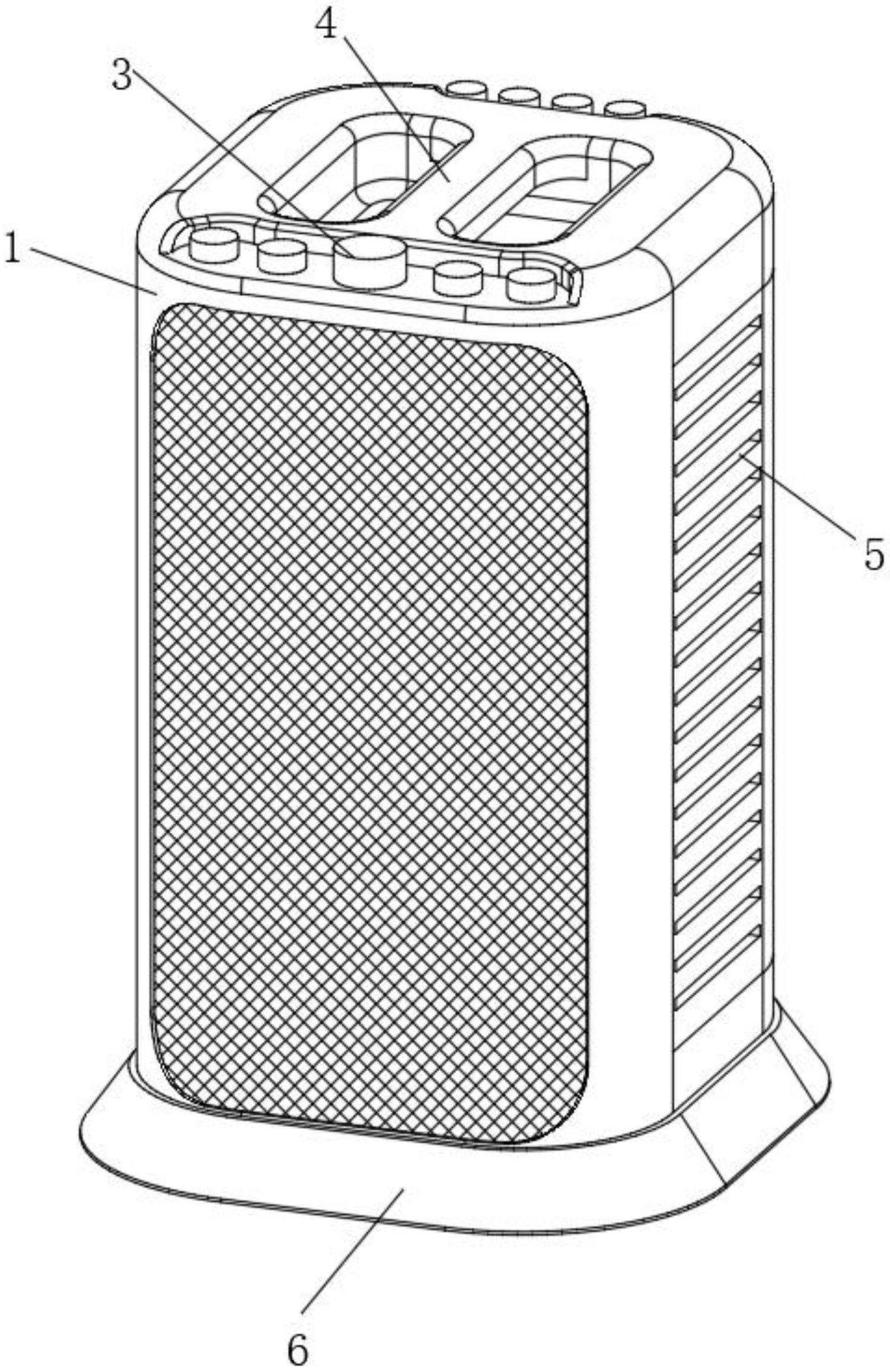

15.图1为本实用新型一种防倾倒的音响的整体结构示意图；
16.图2为本实用新型一种防倾倒的音响的仰视图；
17.图3为本实用新型一种防倾倒的音响的剖视图；
18.图4为本实用新型一种防倾倒的音响中卡片的剖视图。
19.图中：1、壳体；2、安装座；3、调节开关；4、凹槽把；5、散热孔；6、防倒环；7、吸盘；8、卡片；9、凹槽；10、后盖；11、卡槽；12、播放模块；13、安装槽；14、滑板；15、弹簧；16、拨杆；17、卡板；18、插槽。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1至图4，本实用新型提供一种防倾倒的音响，包括壳体1，壳体1内固定安装有播放模块12，壳体1的后端位于播放模块12外侧设置有卡槽11，卡槽11内卡接有后盖10，后盖10内设置有安装槽13，安装槽13内滑动连接有两个滑板14，两个滑板14之间固定安装有多个弹簧15，两个滑板14相互远离一侧均固定安装有卡板17，壳体1内对应两个卡板17处均设置有插槽18，两个卡板17相互远离一侧分别延伸至对应的插槽18内，壳体1底端外侧套设有防倒环6，壳体1底端固定安装有多个安装座2，多个安装座2底端均固定安装有吸盘7。
22.两个滑板14的后端均固定安装有拨杆16，且两个拨杆16的后端均延伸出壳体1外，通过拨杆16便于带动滑板14滑动，后盖10设置为u型，且后盖10的两个输出端上均固定安装有卡片8，壳体1上对应两个卡片8处均设置有凹槽9，两个卡片8均插接在凹槽9内，通过卡片8插接到凹槽9内能够进一步提高后盖10在卡槽11内的固定性，防倒环6设置为锥形，通过此种设计能够在壳体1受到碰撞时利用防倒环6的外侧与台面间相抵，从而避免壳体1倾倒，后盖10的两侧均设置有多个散热孔5，通过多个散热孔5便于播放模块12进行通风散热，壳体1顶端固定安装有调节开关3，通过调节开关3便于调节播放模块12工作，有利于本设备的使用，壳体1顶端位于调节开关3的后端设置有凹槽把4，通过凹槽把4便于提拉壳体1方便本种音响的携带。
23.工作原理：使用时，将壳体1放置到桌面上合适的位置，然后向下按压壳体1，使得吸盘7内的空气排出，即可将壳体1的底端吸附在桌面上，当受到外力碰撞时，吸盘7能够保
持壳体1固定，同时锥形的防倒环6能够始终保持壳体1的侧边与桌面相抵，从而避免壳体1发生倾倒，需要检修时，将两个拨杆16朝着相互靠近一侧拉动，使得两个卡板17收缩至后盖10内，此时后盖10失去限位，再向后拉动后盖10，即可将后盖10与壳体1间分离，本种防倾倒的音响使用方便，通过上述组件能够将壳体1吸附在桌面上，同时利用防倒环6能够使得壳体1的外侧始终与桌面相抵，从而避免在受到外力碰撞时，壳体1发生倾倒掉落，容易造成损坏的问题，且壳体1与后盖10间的安装拆卸方便快捷，从而进一步提高了后续对壳体1内部组件进行更换检修的工作效率。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种防倾倒的音响，其特征在于，包括壳体(1)，所述壳体(1)内固定安装有播放模块(12)，所述壳体(1)的后端位于播放模块(12)外侧设置有卡槽(11)，所述卡槽(11)内卡接有后盖(10)，所述后盖(10)内设置有安装槽(13)，所述安装槽(13)内滑动连接有两个滑板(14)，两个所述滑板(14)之间固定安装有多个弹簧(15)，两个所述滑板(14)相互远离一侧均固定安装有卡板(17)，所述壳体(1)内对应两个卡板(17)处均设置有插槽(18)，两个所述卡板(17)相互远离一侧分别延伸至对应的插槽(18)内，所述壳体(1)底端外侧套设有防倒环(6)，所述壳体(1)底端固定安装有多个安装座(2)，多个所述安装座(2)底端均固定安装有吸盘(7)。2.根据权利要求1所述的一种防倾倒的音响，其特征在于，两个所述滑板(14)的后端均固定安装有拨杆(16)，且两个所述拨杆(16)的后端均延伸出壳体(1)外。3.根据权利要求1所述的一种防倾倒的音响，其特征在于，所述后盖(10)设置为u型，且后盖(10)的两个输出端上均固定安装有卡片(8)，所述壳体(1)上对应两个卡片(8)处均设置有凹槽(9)，两个所述卡片(8)均插接在凹槽(9)内。4.根据权利要求1所述的一种防倾倒的音响，其特征在于，所述防倒环(6)设置为锥形。5.根据权利要求1所述的一种防倾倒的音响，其特征在于，所述后盖(10)的两侧均设置有多个散热孔(5)。6.根据权利要求1所述的一种防倾倒的音响，其特征在于，所述壳体(1)顶端固定安装有调节开关(3)。7.根据权利要求6所述的一种防倾倒的音响，其特征在于，所述壳体(1)顶端位于调节开关(3)的后端设置有凹槽把(4)。

技术总结
本实用新型公开了一种防倾倒的音响，包括壳体，壳体内固定安装有播放模块，壳体的后端位于播放模块外侧设置有卡槽，卡槽内卡接有后盖，后盖内设置有安装槽，安装槽内滑动连接有两个滑板，两个滑板之间固定安装有多个弹簧，两个滑板相互远离一侧均固定安装有卡板，壳体内对应两个卡板处均设置有插槽，两个卡板相互远离一侧分别延伸至对应的插槽内，壳体底端外侧套设有防倒环。该防倾倒的音响能够将壳体吸附在桌面上，同时利用防倒环能够使得壳体的外侧始终与桌面相抵，从而避免在受到外力碰撞时，壳体发生倾倒掉落，容易造成损坏的问题，且壳体与后盖间的安装拆卸方便快捷，从而进一步提高了后续对壳体内部组件进行更换检修的工作效率。作效率。作效率。


技术研发人员：蔡洁荣
受保护的技术使用者：惠州欧鹏电子科技有限公司
技术研发日：2023.04.11
技术公布日：2023/10/27
