1.本实用新型属于追光灯技术领域,具体涉及一种追光灯灯架。
背景技术:2.追光灯是一种高功率射灯,是由凸透镜和光源组成的。主要在舞台全场黑暗的情况下用光柱突出演员或其他特殊效果,或对演员进行补光。追光灯可以变换各种不同的颜色,还有的追光灯可以打出不同的图案。
3.专利文件cn201921404592.8公开了一种灯架,包括“控制装置,第一升降组件电连接于控制装置;安装杆的两端分别通过轴承与两条杆套转动连接,安装杆与杆套同轴转动;安装杆上设置有至少一齿轮,齿轮与安装杆同轴设置;齿条与齿轮齿合传动;第二升降组件,与齿条传动连接,用于控制齿条的升降;设置有水平仪于杆套底面;设置有用于检测水平仪的水泡位置的视觉传感器,视觉传感器电连接于控制装置。可以通过控制齿条控制安装杆的自转,可以通过安装不同颜色的投射灯于安装杆上,通过改变安装杆的自转速度,从而实现投射灯的效果的多样化”。
4.上述装置采用一端升降损坏,另一端升降自动停止的技术手段,然而在使用上述装置进行升降时,在调节好灯架高度后无法进行自锁,从而容易导致对灯支撑的不稳定,因此,需要对上述装置加以改进。
技术实现要素:5.为解决现有技术中存在的上述问题,本实用新型提供了一种追光灯灯架,具有升起后自锁的特点。
6.为实现上述目的,本实用新型提供如下技术方案:一种追光灯灯架,包括固定架,所述固定架的顶部固定安装有固定板,所述固定板的顶部固定安装有调节结构,所述调节结构包括保护盒,所述保护盒的内腔固定套接有旋转轴,所述旋转轴的外表面固定套接有传动齿轮,所述传动齿轮的一侧啮合安装有齿柱,所述旋转轴的外表面固定套接有棘轮,所述棘轮的顶部固定卡接有卡板。
7.作为本实用新型的一种追光灯灯架优选技术方案,所述旋转轴的一端固定安装有转盘,所述卡板的一侧固定套接有固定柱。
8.作为本实用新型的一种追光灯灯架优选技术方案,所述转盘的一侧固定安装有第一异形连接板,所述第一异形连接板的顶部固定套接有第一摇杆。
9.作为本实用新型的一种追光灯灯架优选技术方案,所述固定柱的外表面固定套接有第二异形连接板,所述第二异形连接板的一侧固定套接有第二摇杆。
10.作为本实用新型的一种追光灯灯架优选技术方案,所述旋转轴的一端固定安装有第二限位盘,所述齿柱的外表面固定套接有限位套。
11.作为本实用新型的一种追光灯灯架优选技术方案,所述齿柱的底部固定安装有第一限位盘,所述齿柱的顶部固定安装有连接柱。
12.作为本实用新型的一种追光灯灯架优选技术方案,所述连接柱的顶部固定安装有拖板,所述拖板顶部固定卡接有追光灯本体。
13.与现有技术相比,本实用新型的有益效果是:
14.本实用新型在使用时,通过调节结构,在灯架进行上升时,摇动第一摇杆可以使得第一异形连接板和转盘转动,从而使得旋转轴和传动齿轮转动,由于传动齿轮的齿牙和齿柱的齿牙相啮合,故会使得齿柱上升,从而达到升降的效果,且通过设置的卡板卡住棘轮,使旋转轴只能向一个方向旋转,从而使得能进行上升,且调节好高度后自锁。
附图说明
15.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

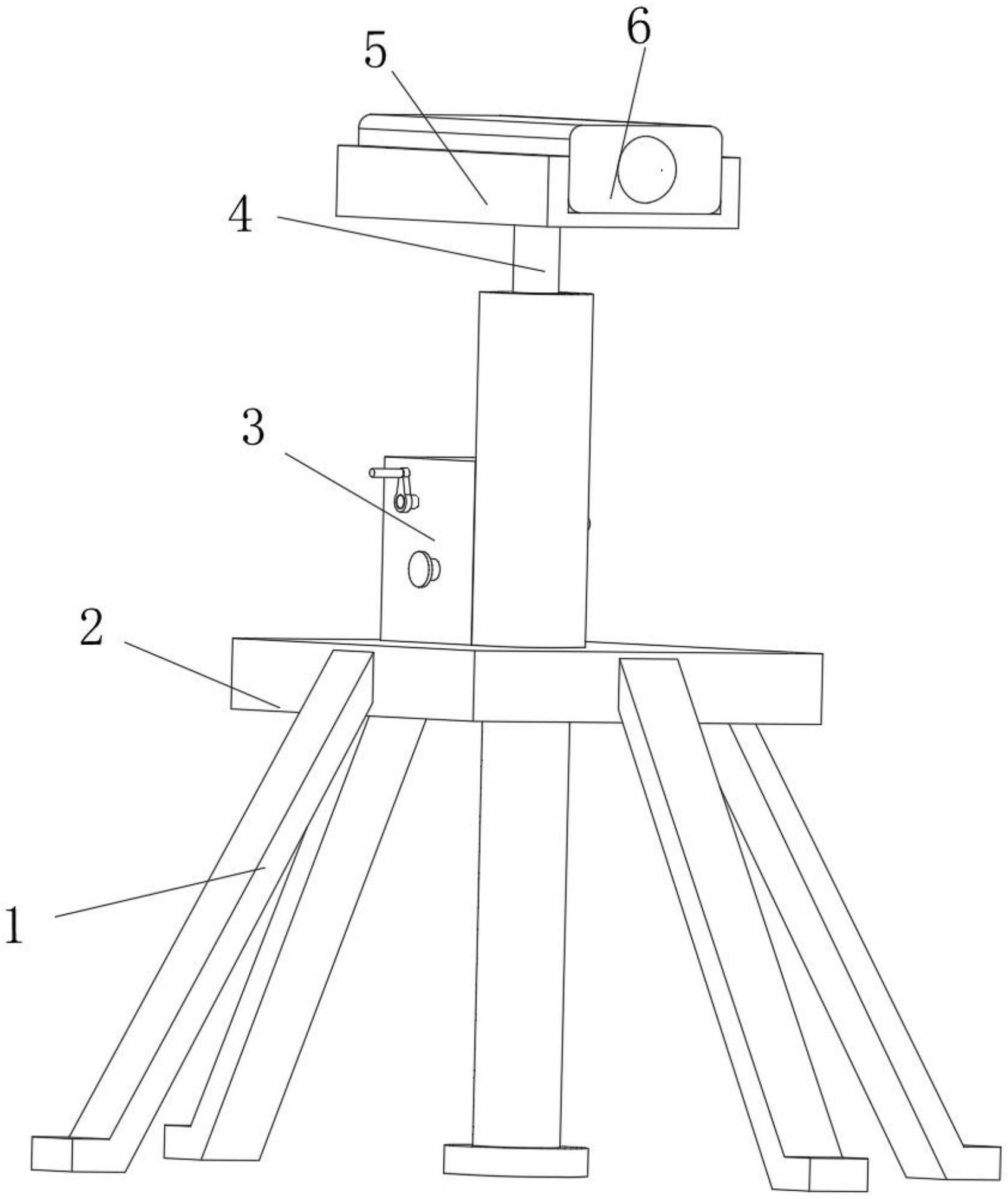

16.图1为本实用新型的外观结构示意图;
17.图2为本实用新型的调节结构示意图;
18.图3为本实用新型的剖视结构示意图;
19.图4为本实用新型的内部结构示意图;
20.图5为本实用新型的内部结构侧视结构示意图。
21.图中:1、固定架;2、固定板;3、调节结构;4、连接柱;5、拖板;6、追光灯本体;31、保护盒;32、旋转轴;33、传动齿轮;34、齿柱;35、第一限位盘;36、限位套;37、转盘;38、第一异形连接板;39、第一摇杆;310、第二限位盘;311、棘轮;312、卡板;313、固定柱;314、第二异形连接板;315、第二摇杆。
具体实施方式
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.实施例1
24.请参阅图1-5,本实用新型提供以下技术方案:一种追光灯灯架,包括固定架1,固定架1的顶部固定安装有固定板2,固定板2的顶部固定安装有调节结构3,调节结构3包括保护盒31,保护盒31的内腔固定套接有旋转轴32,旋转轴32的外表面固定套接有传动齿轮33,传动齿轮33的一侧啮合安装有齿柱34,旋转轴32的外表面固定套接有棘轮311,棘轮311的顶部固定卡接有卡板312。
25.实施例2
26.请参阅图4-5,本实用新型提供以下技术方案:旋转轴32的一端固定安装有转盘37,卡板312的一侧固定套接有固定柱313,转盘37的一侧固定安装有第一异形连接板38,第一异形连接板38的顶部固定套接有第一摇杆39,固定柱313的外表面固定套接有第二异形连接板314,第二异形连接板314的一侧固定套接有第二摇杆315。
27.通过摇动第一摇杆39,可以使得固定柱313带着卡板312旋转,从而使得卡板312脱离棘轮311,进而达到解锁的作用。
28.实施例3
29.请参阅图1-5,本实用新型提供以下技术方案:旋转轴32的一端固定安装有第二限位盘310,齿柱34的外表面固定套接有限位套36,齿柱34的底部固定安装有第一限位盘35,齿柱34的顶部固定安装有连接柱4,连接柱4的顶部固定安装有拖板5,拖板5顶部固定卡接有追光灯本体6。
30.通过设置的第一限位盘35可以在齿柱34上升到一定的高度,第一限位盘35贴紧固定板2的底部,进行限位,防止齿柱34脱落,而限位套36可以对齿柱34的运动方向进行限位,防止其发生偏移,提高实用性。
31.本实用新型的工作原理及使用流程:本实用新型在使用的过程中,首先,在灯架进行上升时,摇动第一摇杆39可以使得第一异形连接板38和转盘37转动,从而使得旋转轴32和传动齿轮33转动,由于传动齿轮33的齿牙和齿柱34的齿牙相啮合,故会使得齿柱34上升,从而达到升降的效果,且通过设置的卡板312卡住棘轮311,使旋转轴32只能向一个方向旋转,从而使得能进行上升,且调节好高度后自锁;
32.然后,在需要下降时,通过摇动第二摇杆315,可以使得第二异形连接板314和固定柱313转动,从而使得卡板312脱离棘轮311,此时旋转轴32不受约束,从而进行下降,提高实用性。
33.最后应说明的是:以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
