1.本技术涉及模型照明装置领域，更具体地说，涉及一种建筑模型照明装置。


背景技术：

2.建筑模型能够更加直观地表现出设计师所想表现的立体效果弥补图纸在表现上的局限性，使得观察者能够更好的观察建筑模型区域的环境和建造；
3.经过检索，专利号cn202120439299.6 一种建筑模型照明装置，包括展示台、减震支撑腿、操作面板、升降照明灯、建筑模型、壁照灯，其特征在于：所述展示台为四边矩形结构且底端安装有四根对称式分布的减震支撑腿，所述展示台右端面顶端中部安装有内嵌式的操作面板，所述展示台顶端安装有八根升降照明灯且对称式分布，所述展示台顶端中部安装有内嵌式建筑模型，所述建筑模型外侧的壁板上安装有内嵌式壁照灯，所述升降照明灯包括灯柱、保护壳、螺纹槽、导光板、顶盖、防尘垫、底座、螺纹柱、充电插头、蓄电池，所述灯柱为圆柱形结构且通过螺纹连接在保护壳内侧，所述保护壳圆周表面安装有导光板并通过顶盖铰接固定，所述保护壳底端开有内嵌式螺纹槽且与底座顶端的外螺纹柱连接固定，所述底座顶端嵌套有防尘垫，所述底座底部开有内嵌式充电插头，充电插头通过电线与顶端的蓄电池连接；
4.该专利中的壁照灯安装在展示台的四个内壁上，壁照灯在出现损坏进行维护时，需要维护人员对嵌入的壁照灯进行拆卸，由于壁照灯嵌入安装，展示台的内边具有一定的宽度，在维护时不够方便。


技术实现要素：

5.为了解决上述问题，本技术提供一种建筑模型照明装置。
6.本技术提供的一种建筑模型照明装置采用如下的技术方案：
7.一种建筑模型照明装置，包括展示台，所述展示台上设置有内凹的安装槽，在所述安装槽内安装有多个展示的建筑模型，所述展示台的四个内壁开设有对壁灯进行升降的收纳腔，在所述展示台内安装有带动对应的壁灯进行升降的转动组件，所述壁灯的一端设置有丝套，在壁灯的另一端设置有导向块，所述转动组件包括丝杠，其所述丝杠与丝套上开设的螺孔之间适配安装，所述丝杠的一端通过轴承与收纳槽内壁上的轴承座相安装。
8.进一步的，所述展示台内还开设有收纳槽，其收纳槽位于收纳腔的下方。
9.进一步的，所述丝套穿出收纳腔一侧壁上开设的开槽置于收纳槽中，而所述导向块穿出收纳腔另一侧壁上开设的开槽也置于收纳槽内。
10.进一步的，所述丝套的一端设置有凸块，其凸块上开设的通孔中穿出有第一导向杆，而第一导向杆连接在收纳槽的内壁上。
11.进一步的，所述凸块上开设的通孔中穿出有第二导向杆，而所述第二导向杆连接在收纳槽的内壁之间 。
12.进一步的，所述壁灯的背面开设有第二散热槽。
13.进一步的，所述展示台的顶部临近壁灯处开设有凹槽，在所述凹槽安装有对丝杠进行转动的转轮。
14.进一步的，所述展示台的四面壁临近底端设置有导流槽，在展示台的四个面壁上对应壁灯的背面位置开设有第一散热槽。
15.综上所述，本技术包括以下至少一个有益技术效果：本实用新型在展示台的顶部开设有四个收纳腔，在对应的收纳腔中对壁灯进行安装，而当需要对壁灯进行更换时，转动对应的丝杠上的转轮，使得丝杠进行转动，进而带动壁灯上的丝套向上移动，而壁灯也会随之上升，这样对壁灯进行维护时更加便捷，壁灯进行隐藏的同时，对后期的位置也比较方便，提高功能性。
附图说明

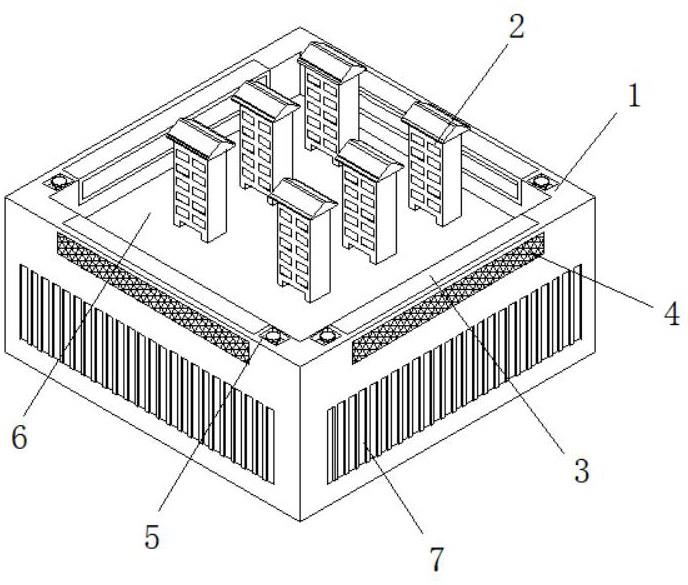

16.图1为一种建筑模型照明装置的结构示意图；
17.图2为本技术中壁灯的展示结构示意图；
18.图3为本技术中的内部结构示意图。
19.图中标号说明：1、展示台；2、建筑模型；3、壁灯；4、第一散热槽；5、凹槽；6、安装槽；7、导流槽；8、第二散热槽；9、收纳腔；10、丝杠；11、第一导向杆；12、收纳槽；13、丝套；14、导向块；15、凸块；16、第二导向杆。
实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
22.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
23.以下结合附图1-3对本技术作进一步详细说明。
24.本技术实施例公开一种建筑模型照明装置，包括展示台1，展示台1上设置有内凹的安装槽6，在安装槽6内安装有多个展示的建筑模型2，展示台1的四个内壁开设有对壁灯3进行升降的收纳腔9，在展示台1内安装有带动对应的壁灯3进行升降的转动组件，壁灯3的一端设置有丝套13，在壁灯3的另一端设置有导向块14，转动组件包括丝杠10，其丝杠10与丝套13上开设的螺孔之间适配安装，丝杠10的一端通过轴承与收纳槽12内壁上的轴承座相
安装，展示台1内还开设有收纳槽12，其收纳槽12位于收纳腔9的下方，丝套13穿出收纳腔9一侧壁上开设的开槽置于收纳槽12中，而导向块14穿出收纳腔9另一侧壁上开设的开槽也置于收纳槽12内，丝套13的一端设置有凸块15，其凸块15上开设的通孔中穿出有第一导向杆11，而第一导向杆11连接在收纳槽12的内壁上，凸块15上开设的通孔中穿出有第二导向杆16，而第二导向杆16连接在收纳槽12的内壁之间，更为具体的可以说明，而当需要对壁灯3进行维护工作时，转动位于凹槽5中的转轮，而对应的丝杠10进行转动，随之带动壁灯3向上移动，将壁灯3向上升到合适的位置即可，这样对壁灯3的维护操作更为便捷，使用起来比较方便。
25.请参阅图1和2，壁灯3的背面开设有第二散热槽8，展示台1的顶部临近壁灯3处开设有凹槽5，在凹槽5安装有对丝杠10进行转动的转轮，展示台1的四面壁临近底端设置有导流槽7，在展示台1的四个面壁上对应壁灯3的背面位置开设有第一散热槽4。
26.本技术实施例一种建筑模型照明装置的实施原理为：壁灯3安装在展示台1上开设的收纳腔9中，并且壁灯3的顶壁与收纳腔9之间相吻合，对壁灯3具有很好的收纳作用，而当需要对壁灯3进行维护工作时，转动位于凹槽5中的转轮，而对应的丝杠10进行转动，随之带动壁灯3向上移动，将壁灯3向上升到合适的位置即可，这样对壁灯3的维护操作更为便捷，使用起来比较方便，壁灯3置于收纳腔9中，对壁灯3具有很好的收纳隐藏作用，提高功能性。
27.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
