一种便于安装调节的led支架
技术领域
1.本实用新型涉及led支架技术领域，特别涉及一种led支架。


背景技术：

2.公开号为cn212339088u的一种led支架灯，包括灯罩、万向接头、伸缩杆、不倒翁底座、驱动板、led灯珠、传感装置和无线充电板，所述灯罩位于伸缩杆上方，通过万向接头与所述伸缩杆连接；所述不倒翁底座位于伸缩杆下方，通过万向接头与伸缩杆连接；所述无线充电板位于不倒翁底座下方，所述led支架灯置于无线充电板上；所述传感装置安装在不倒翁底座上侧，其中：所述驱动板与所述led灯珠安装于所述灯罩内，并通过伸缩杆固定，所述led灯珠安装在所述驱动板上。
3.上述一种led支架灯在使用时，无法根据实际需要对灯架的高度进行调节，当灯珠发生损坏时，不便于对其进行更换，降低了装置的灵活性，同时装置整体不便于拆分，需要占用较多空间，不便于装置的运输。


技术实现要素：

4.本实用新型的目的在于提供一种便于安装调节的led支架，能够解决无法根据实际需要对灯架的高度进行调节，当灯珠发生损坏时，不便于对其进行更换，降低了装置的灵活性，同时装置整体不便于拆分，需要占用较多空间，不便于装置的运输的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种便于安装调节的led支架，包括方形支撑柱和升降机构，方形支撑柱的内壁滑动安装有滑动杆；升降机构设置于方形支撑柱的一侧，升降机构包括有转动杆、传动齿轮和带齿板，滑动杆的一侧固定安装有带齿板,方形支撑柱的一侧设置有传动齿轮、传动齿轮与带齿板之间相啮合，通过转动转动杆，带动传动齿轮进行转动，在传动齿轮和带齿板的啮合传动下，带动滑动杆在方形支撑柱的内部进行上下滑动，根据实际需要，对滑动杆的高度进行升降调节。
6.优选的，所述升降机构还包括有安装板、转动圆盘、握持把和矩形开口,方形支撑柱的一侧固定安装有安装板,安装板的前侧与转动杆的一端转动连接,转动杆的另一端穿过传动齿轮的内部，且与传动齿轮之间固定安装,方形支撑柱的一侧开设有与传动齿轮位置相对应的矩形开口,矩形开口使方形支撑柱的内部与外部相连通，转动杆的另一端固定安装有转动圆盘,转动圆盘的前侧转动安装有握持把，便于根据实际使用需要，随时对装置的高度进行调节，操作简单易上手，当led照明灯出现损坏时将其降下，便于对其进行更换，提高装置使用时的灵活性。
7.优选的，所述握持把的外壁设置有防护套。
8.优选的，所述安装板的前侧固定安装有铰接块,铰接块的内部铰接安装有限位杆，对传动齿轮进行限位，防止其在未操作时发生转动。
9.优选的，所述方形支撑柱的内部为空心设置，可以将装置进行拆分，减少装置的空间占用，更加便于装置的运输。
10.优选的，所述滑动杆的顶部有安装灯座,安装灯座的顶部卡接安装有led照明灯，便于对led照明灯进行拆卸和安装。
11.优选的，所述方形支撑柱的底部卡接安装有卡接块,卡接块的底部固定安装有固定底座,固定底座上开设有多组矩形分布的定位孔，可将固定底座固定在地面上，保持装置的稳定性，防止使用时发生倾倒。
12.与现有技术相比，本实用新型的有益效果是：
13.该便于安装调节的led支架，通过方形支撑柱、滑动杆、安装板和卡接块的配合使用，可以将装置拆分为四部分，减少装置的空间占用，更加便于装置的运输，通过安装板、转动杆、传动齿轮、转动圆盘、握持把、带齿板和矩形开口的配合使用，便于根据实际使用需要，随时对装置的高度进行调节，操作简单易上手，当led照明灯出现损坏时将其降下，便于工作人员对其进行更换，提高装置使用时的灵活性。
附图说明
14.下面结合附图和实施例对本实用新型进一步地说明：

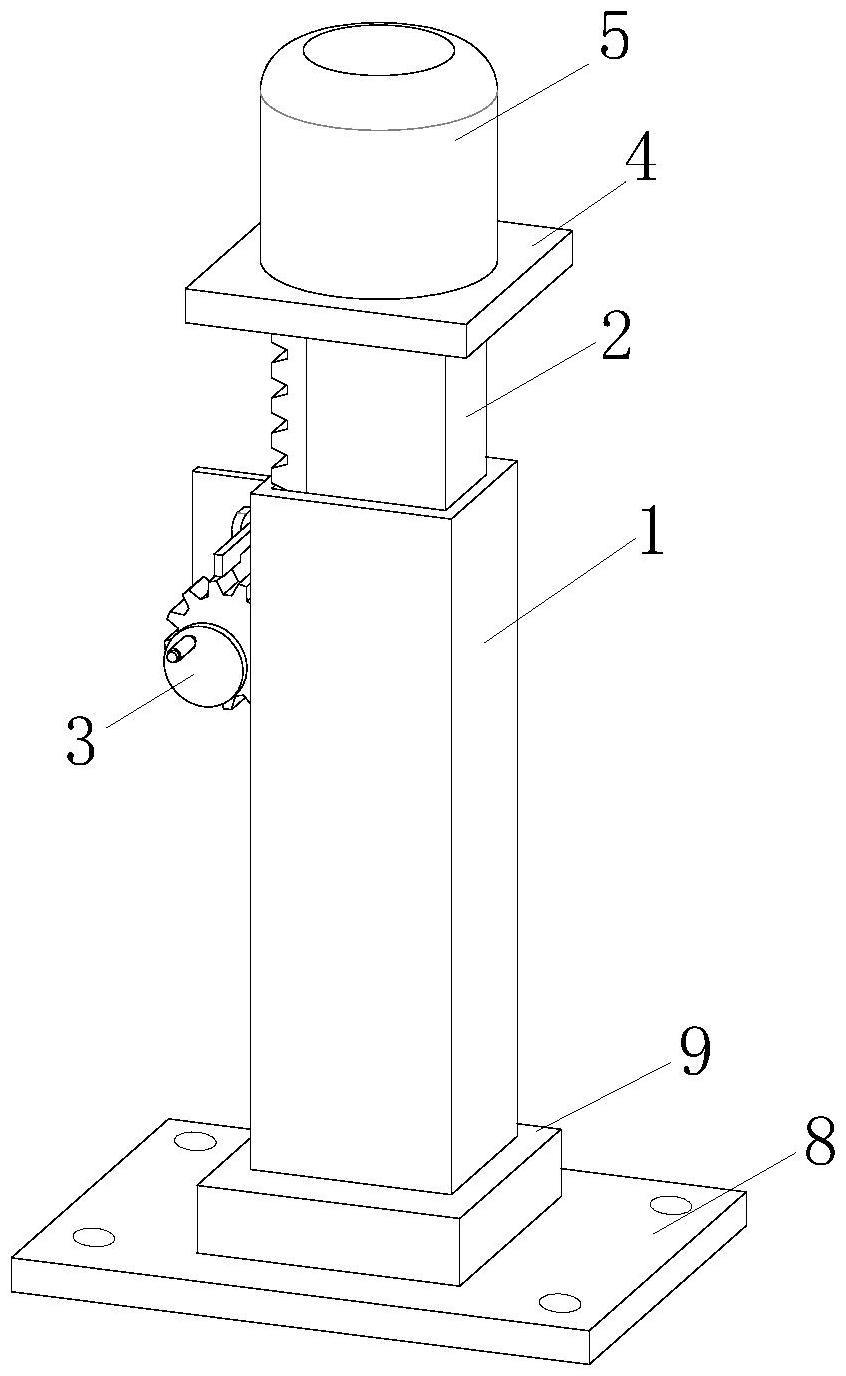

15.图1为本实用新型的立体结构示意图；
16.图2为本实用新型的带齿板立体结构示意图；
17.图3为本实用新型的a部放大图。
18.附图标记：1、方形支撑柱；2、滑动杆；3、升降机构；301、安装板；302、转动杆；303、传动齿轮；304、转动圆盘；305、握持把；306、带齿板；307、矩形开口；4、安装灯座；5、led照明灯；6、铰接块；7、限位杆；8、固定底座；9、卡接块。
具体实施方式
19.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
20.请参阅图1-3，本实用新型提供一种技术方案：一种便于安装调节的led支架，包括方形支撑柱1和升降机构3，方形支撑柱1的内壁滑动安装有滑动杆2；升降机构3设置于方形支撑柱1的一侧，升降机构3包括有转动杆302、传动齿轮303和带齿板306，滑动杆2的一侧固定安装有带齿板306,方形支撑柱1的一侧设置有传动齿轮303、传动齿轮303与带齿板306之间相啮合，通过转动转动杆302，带动传动齿轮303进行转动，在传动齿轮303和带齿板306的啮合传动下，带动滑动杆2在方形支撑柱1的内部进行上下滑动，根据实际需要，对滑动杆2的高度进行升降调节。
21.升降机构3还包括有安装板301、转动圆盘304、握持把305和矩形开口307,方形支撑柱1的一侧固定安装有安装板301,安装板301的前侧与转动杆302的一端转动连接,转动杆302的另一端穿过传动齿轮303的内部，且与传动齿轮303之间固定安装,方形支撑柱1的一侧开设有与传动齿轮303位置相对应的矩形开口307,矩形开口307使方形支撑柱1的内部与外部相连通，转动杆302的另一端固定安装有转动圆盘304,转动圆盘304的前侧转动安装有握持把305，便于根据实际使用需要，随时对装置的高度进行调节，操作简单易上手，当
led照明灯5出现损坏时将其降下，便于对其进行更换，提高装置使用时的灵活性。
22.握持把305的外壁设置有防护套。
23.安装板301的前侧固定安装有铰接块6,铰接块6的内部铰接安装有限位杆7，对传动齿轮303进行限位，防止其在未操作时发生转动。
24.方形支撑柱1的内部为空心设置，可以将装置进行拆分，减少装置的空间占用，更加便于装置的运输。
25.滑动杆2的顶部有安装灯座4,安装灯座4的顶部卡接安装有led照明灯5，便于对led照明灯5进行拆卸和安装。
26.方形支撑柱1的底部卡接安装有卡接块9,卡接块9的底部固定安装有固定底座8,固定底座8上开设有多组矩形分布的定位孔，可将固定底座8固定在地面上，保持装置的稳定性，防止使用时发生倾倒。
27.工作原理：该装置在使用时，将固定底座8放置在地面上，可通过定位孔将其固定在地面上，把方形支撑柱1的底部安装在卡接块9的内部，滑动杆2插入方形支撑柱1的内部，并将led照明灯5安装在安装灯座4上，当需要对装置的照明高度进行调节时，转动限位杆7，将限位杆7从传动齿轮303上移开，取消对传动齿轮303的限制，手持握持把305对转动杆302进行转动，带动传动齿轮303进行转动，在传动齿轮303和带齿板306之间的啮合传动下，带动滑动杆2在方形支撑柱1的内部进行滑动，对led照明灯5的高度进行调节，当led照明灯5损坏时，便于对led照明灯5进行更换，调节完成后放下限位杆7对传动齿轮303进行限位。
28.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
