一种灯带
【技术领域】
1.本实用新型具体涉及一种灯带。


背景技术：

2.灯带，一般是呈长条形能够发光，作为装饰灯应用到各个环境中，还能够弯曲制成各种形状。led灯带一般包括导光包裹层和光源，光源一般包括柔性pcb电路板以及设置在柔性pcb电路板上的灯珠，导光包裹层将光源包裹在其中形成一条长条形的结构，灯珠发光时透过导光包裹层照射出来，形成条形的发光效果。
3.灯带在生产或者安装的时候往往需要根据设定的尺寸进行裁剪，为了精确、快速地进行裁剪工作，一般灯带上会设置裁剪位置的标识，俗称分剪线，分剪线的标识设置在灯带的外面会影响外观，并且容易被损坏，分剪线的标识设置在灯带的里面的话，由于导光包裹层的透明度不高，标识不易看清楚，辨别不方便，难以快速识别。
4.本实用新型正是基于上述的不足而产生的。


技术实现要素：

5.本实用新型目的是克服了现有技术的不足，提供能够准确、快速识别灯带上的标识从而提高产品质量和生产效率的灯带。
6.实用新型是通过以下技术方案实现的：
7.一种灯带，包括有导光包裹层，所述的导光包裹层中部设置有容纳腔，所述的容纳腔内设有pcb线路板，所述的pcb线路板上分布有若干发光灯珠，所述的导光包裹层的底部设有用于遮挡光线的第一挡光层，所述的pcb线路板与第一挡光层之间设有阻隔层，所述的阻隔层底面设有标识或者所述的阻隔层为透明材料并且pcb线路板底部设置有标识，所述的第一挡光层上设有贯穿第一挡光层并且能够用于观察标识的观察窗。
8.如上所述的灯带，所述的观察窗为窗口或者透光材料制成的透明结构。
9.如上所述的灯带，所述的导光包裹层的顶部设有用于遮挡光线的第二挡光层。
10.如上所述的灯带，所述的导光包裹层的左侧设置有导光通道，所述的导光包裹层的右侧以及顶部设有围着导光包裹层设置的第三挡光层，所述的第三挡光层和第一挡光层相连从而将光包裹层局部包围。
11.如上所述的灯带，所述的导光包裹层中部设置有导光通道。
12.如上所述的灯带，所述的导光通道设置在容纳腔上方，所述的导光包裹层的右侧以及左侧均设置有第四挡光层，所述的第四挡光层和第一挡光层相连从而将光包裹层局部包围。
13.如上所述的灯带，所述的标识为涂层或者片体。
14.如上所述的灯带，所述的容纳腔的上侧表面上设置若干凸起的散光凸棱。
15.与现有技术相比，实用新型有如下优点：
16.本实用新型的灯带能够透过观察窗看到标识，这样在实际生产或者安装的过程，
能够快速、清晰地看到分剪线标识，从而能够快速识别和裁剪灯带，使得裁剪后的产品能够精确地达到设定的长度、以及避开灯珠等工艺要求，提高产品的精度，提高生产以及安装的工作效率。
【附图说明】
17.图1是实施例一的灯带的立体图；
18.图2是实施例一的灯带的截面示意图；
19.图3是实施例二的灯带的立体图；
20.图4是实施例二的灯带的截面示意图；
21.图5是实施例三的灯带的截面示意图；
22.图6是实施例四的灯带的截面示意图。
【具体实施方式】
23.下面结合附图对实用新型作进一步描述：
24.实用新型说明书所述的方位，如“上”、“下”、“左”、“右”、“前”、“后”等均为以附图的方位为基准，并以便于描述各个零部件之间关系为目的，并非指示各个零部件之间唯一或者绝对的位置关系，仅为实现实用新型的其中一种实施方式，并不是对其实施方式的一种限制。
25.实施例一：
26.如图1所示，一种灯带，包括有导光包裹层1，所述的导光包裹层1中部设置有容纳腔10，所述的容纳腔10内设有pcb线路板2，所述的pcb线路板2上分布有若干发光灯珠21，pcb线路板2一般为柔性带状的pcb电路板，所述的导光包裹层1的底部设有用于遮挡光线的第一挡光层3：所述的pcb线路板(2)与第一挡光层(3)之间设有阻隔层(5)，所述的阻隔层(5)为透明材料并且pcb线路板(2)底部设置有标识(a)，所述的第一挡光层(3)上设有贯穿第一挡光层(3)并且能够用于观察标识(a)的观察窗(4)，观察窗4可以是镂空的窗口，或者使用透光材料制成的透明结构层，优选是观察窗4由透明材料制成。如图2所示，透过观察窗4看到用于标记裁剪位置的分剪线标识a，标识a为涂层或者片体，这样在实际生产或者安装的过程，能够快速、清晰地看到标识a，从而能够快速识别和裁剪灯带，使得裁剪后的产品能够精确地达到设定的长度、以及避开灯珠等工艺要求，提高产品的精度，提高生产以及安装的工作效率。
27.作为优选方案，如图3所示，所述的导光包裹层1的顶部设有用于遮挡光线的第二挡光层8，使得灯源2的光线能够在第一挡光层3、第二挡光层8之间反射最后通过导光包裹层1的两侧透出，在灯带两侧形成条形的灯光，降低由于灯珠间隔造成的灯光断续观感，使得灯光更加连和平滑过渡。
28.作为优选方案，如图3所示，所述的容纳腔10的上侧表面上设置若干凸起的散光凸棱101，以使得光源发出的光线能够在容纳腔10的上侧表面上形成大量的折射，使得透出的光线更发散，更加柔和。
29.实施例二：
30.如图3和图4所示，不同之处在于，所述的阻隔层(5)底面设有标识(a)，阻隔层(5)
为挡光材料制成并且底面设有标识(a)，第一挡光层(3)上设有贯穿第一挡光层(3)并且能够用于观察标识(a)的观察窗(4)。
31.实施例三：
32.如图5，一种灯带，与实施例一不同之处在于，所述的导光包裹层1的左侧设置有导光通道6，所述的导光包裹层1的右侧以及顶部设有围着导光包裹层1设置的第三挡光层7，所述的第三挡光层7和第一挡光层3相连从而将光包裹层局部包围，作为优选，也可以在导光包裹层1的左侧设置一个向外鼓起的凸出部13，导光通道6设置在凸出部13之中。使用时，使得灯源2的光线能够在第一挡光层3、第三挡光层7之间反射最后通过导光包裹层1的左侧透出，然后通过导光通道6的折射、反射作用，使得灯光更加发散地透出，形成更加平滑、柔和的灯光。
33.实施例三：

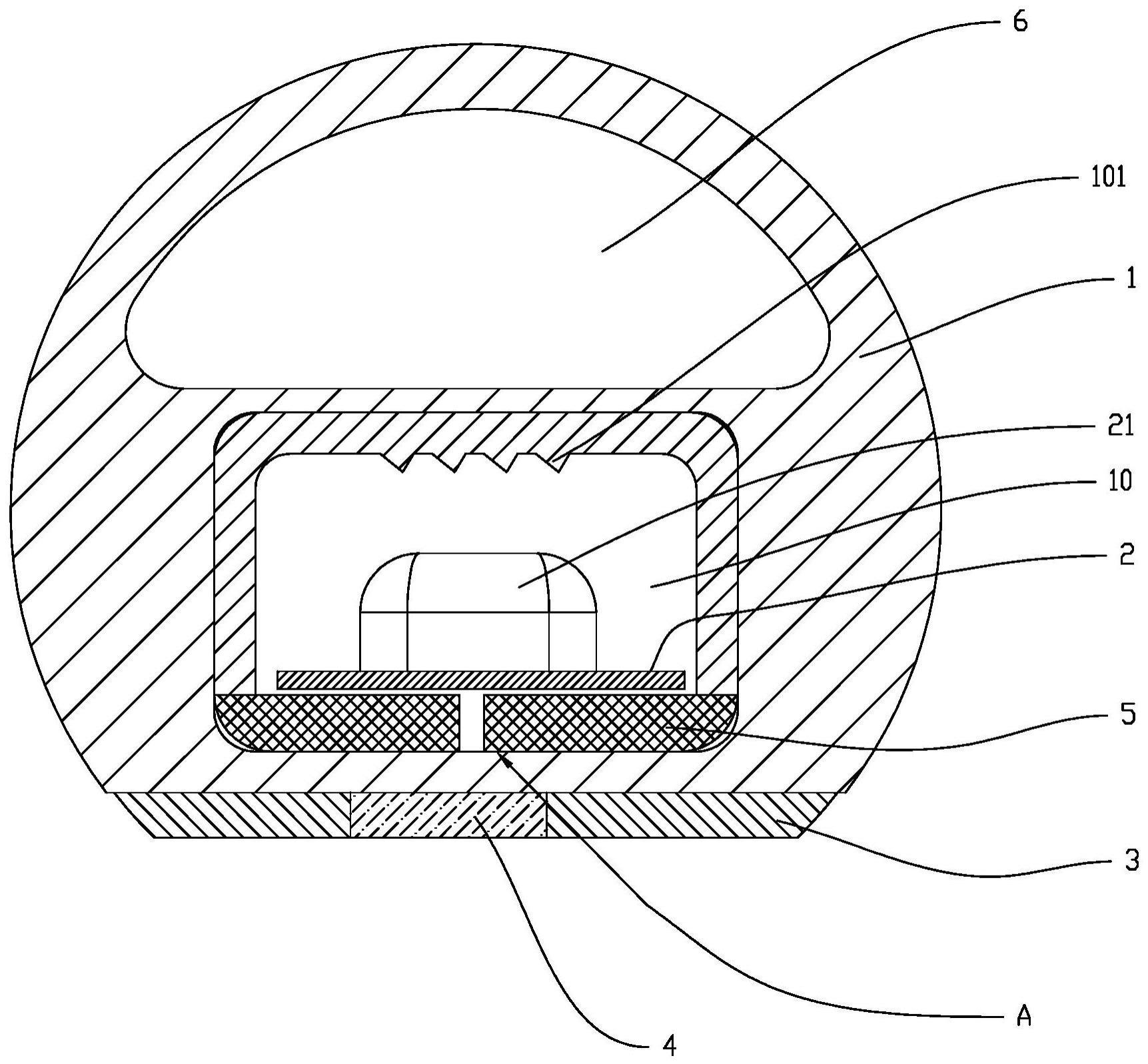

34.如图5，一种灯带，与实施例一不同之处在于，所述的导光包裹层1中部设置有导光通道6，所述的导光通道6设置在容纳腔10上方，所述的导光包裹层1的右侧以及左侧均设置有第四挡光层9，所述的第四挡光层9和第一挡光层3相连从而将光包裹层局部包围,使用时，使得灯源2的光线能够在第一挡光层3、第四挡光层9之间反射最后通过导光包裹层1的顶部透出，然后通过导光通道6的折射、反射作用，使得灯光更加发散地透出，形成更加平滑、柔和的灯光。
35.以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本技术要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
