1.本实用新型属于光伏技术领域，具体涉及一种便携式光伏组件。


背景技术：

2.光伏组件的光伏板在接收太阳光照时，如果遇到外部遮挡，被遮挡的光伏板可能会因此发热，产生热斑效应，为了防止这种情况发生，一般会在光伏组件上增加一个设有旁路二极管的接线盒模块，以避免光照组件所产生的能量被受遮蔽的组件所消耗；接线盒在长期暴露的过程中，容易损坏，从而缩短其使用寿命。


技术实现要素：

3.为了解决上述问题，本实用新型提供一种便携式光伏组件，所述便携式光伏组件包括：手把、接线盒模块、及光伏板；
4.其中，所述手把包括上盖板和下盖板，所述上盖板与所述下盖板围成可容置所述接线盒模块的腔体，所述手把在靠近所述光伏板侧设有穿线孔，在远离所述光伏板的端面上设有插线孔；
5.所述接线盒模块包括依次相连的内联导线、接线盒本体、及外输导线；所述内联导线穿过所述穿线孔，一端与所述接线盒本体连接，另一端与所述光伏板电性连接；所述接线盒本体内置于由所述上盖板与所述下盖板围成的腔体内；所述外输导线一端与所述接线盒本体连接，另一端与所述插线孔连接，用于将所述光伏板的电能输出至外部设备；
6.所述上盖板在所述接线盒本体上方设有与所述上盖板活动连接的接线盒盖板；所述接线盒盖板在朝向所述接线盒本体侧的底部设有与所述接线盒本体连接的限位部，用于固定所述接线盒本体在所述腔体内部的位置。
7.在一些技术方案中，所述接线盒盖板的限位部为卡扣件，所述上盖板设有用于安置所述接线盒盖板的回形槽；所述回形槽与所述卡扣件匹配连接。
8.在一些技术方案中，所述回形槽内设有回形环；当将所述接线盒盖板装配至所述上盖板中时，所述接线盒盖板顶部与所述上盖板的顶部水平面一致。
9.在一些技术方案中，所述上盖板与所述下盖板厚度相同；所述上盖板在靠近所述光伏板侧设有第一孔槽，在与外部设备连接侧设有第二孔槽，所述下盖板在靠近所述光伏板侧设有与所述第一孔槽对称连接的第三孔槽，在与外部设备连接侧设有与所述第二孔槽对称连接的第四孔槽；当所述上盖板与所述下盖板闭合时，所述第一孔槽与所述第三孔槽对称闭合形成所述穿线孔，所述第二孔槽与所述第四孔槽对称闭合形成所述插线孔。
10.在一些技术方案中，所述手把在所述第四孔槽上设有与所述外输导线连接的插电头；所述插电头在朝外的端面不超出所述第四孔槽的外端面；所述第四孔槽上设有可容置所述插电头的限位肋片，用于对所述插电头进行限位。
11.在一些技术方案中，在所述插电头朝外的端面上进一步设有保护套，所述保护套包括与所述插电头活动连接的第一连接部、与所述手把固定连接的第二连接部；所述第二
连接部固定在所述插线孔附近。
12.在一些技术方案中，进一步包括用于支撑所述光伏板的支架，所述手把包括上端部，当所述支架打开支撑所述光伏板时，所述上端部位于所述手把远离地面的一侧。
13.在一些技术方案中，所述接线盒盖板上设有开关件，所述开关件包括开关键及开关电路，所述开关件设置在所述开关件顶部，所述开关电路控制所述接线盒内部电路的断路与通路。
14.与现有技术相比，本实用新型具有以下有益效果：
15.接线盒本体安置在上下盖板形成的腔体中，接线盒本体通过内联导线与光伏板连接的同时，与插线孔连接向外部设备传输电能，如此使得接线盒可以与手把一体化，避免接线盒外露，既可以保护接线盒，延长接线盒的使用寿命，也优化了用户体验；此外，接线盒盖板可以限位接线盒，避免接线盒在手把内腔内移位，进而避免接线盒与外部连接的导线以及一些电子连接部位在内腔内晃动，从而延长接线盒的使用寿命；其次，接线盒盖板可以拆开，当接线盒出现故障时，可以通过打开接线盒盖板来完成对接线盒的检测、维修和更换。
附图说明
16.为了更清楚地说明本实用新型实施例技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
17.图1是本实用新型具体实施例提供的一种便携式光伏组件的装配示意图；

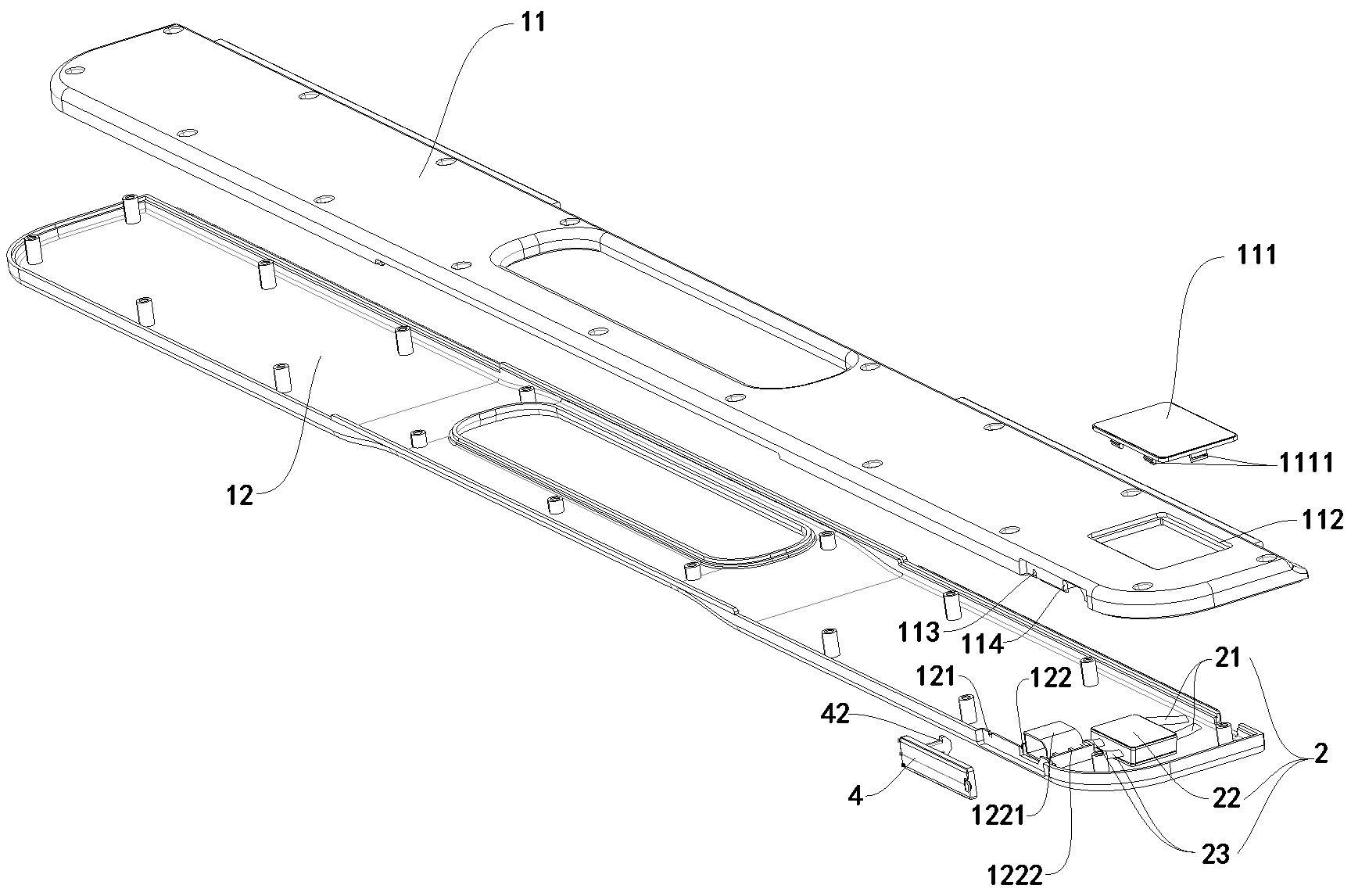

18.图2是图1的手把的爆炸示意图；
19.图3是图2的保护套的另一视角示意图;
20.图4是图1的手把的装配示意图;
21.图5是图4的腔体的断面示意图;
22.图6是手把的另一视角示意图；
23.附图标记说明：
24.100、便携式光伏组件；
25.1、手把；11、上盖板；111、接线盒盖板；1111、限位部；112、回形槽； 113、第一孔槽；114、第二孔槽；12、下盖板；121、第三孔槽；122、第四孔槽；1221、插电头；1222、限位肋片；13、腔体；14、穿线孔；15、插线孔；16、上端部；
26.2、接线盒模块；21、内联导线；22、接线盒本体；23、外输导线；
27.3、光伏板；
28.4、保护套；41、第一连接部；42、第二连接部；
具体实施方式
29.为了使本实用新型的目的，技术方案及优点更加清楚明白，以下结合附图及实施实例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。需要说明的是，当一个元件被认为是“传动”另一个元件，它可以是直接传动到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
30.为了便于本领域技术人员理解，下面将结合附图以及实施例对本实用新型进行进一步详细描述。
31.如图1-5所示，本实用新型提供一种便携式光伏组件100，包括：手把1、接线盒模块2、及光伏板3；
32.其中，所述手把1包括上盖板11和下盖板12，所述上盖板11与所述下盖板12围成可容置所述接线盒模块2的腔体13，所述手把1在靠近所述光伏板3侧设有穿线孔14，在远离所述光伏板3的端面上设有插线孔15；
33.所述接线盒模块2包括依次相连的内联导线21、接线盒本体22、及外输导线23；所述内联导线21穿过所述穿线孔14，一端与所述接线盒本体22连接，另一端与所述光伏板3电性连接；所述接线盒本体22内置于由所述上盖板11与所述下盖板12围成的腔体13内；所述外输导线23一端与所述接线盒本体22连接，另一端与所述插线孔15连接，用于将所述光伏板3的电能输出至外部设备；
34.所述上盖板11在所述接线盒本体22上方设有与所述上盖板11活动连接的接线盒盖板111；所述接线盒盖板111在朝向所述接线盒本体22侧的底部设有与所述接线盒本体22连接的限位部1111，用于固定所述接线盒本体22在所述腔体13内部的位置。
35.接线盒本体22安置在上下盖板12形成的腔体13中，接线盒本体22通过内联导线21与光伏板3连接的同时，与插线孔15连接向外部设备传输电能，如此使得接线盒可以与手把1一体化，避免接线盒外露，既可以保护接线盒，延长接线盒的使用寿命，也优化了用户体验；
36.此外，接线盒盖板111可以限位接线盒，避免接线盒在手把1内腔内移位，进而避免接线盒与外部连接的导线以及一些电子连接部位在内腔内晃动，从而延长接线盒的使用寿命；其次，接线盒盖板111可以拆开，当接线盒出现故障时，可以通过打开接线盒盖板111来完成对接线盒的检测、维修和更换。
37.在一些技术方案中，所述接线盒盖板111的限位部1111为卡扣件，所述上盖板11设有用于安置所述接线盒盖板111的回形槽112；所述回形槽112与所述卡扣件匹配连接。卡接的方式可以避免用螺丝，螺丝安装工序所花费的时间更长，使用卡扣的方式便于安装；
38.在一些技术方案中，所述回形槽112内设有回形环；当将所述接线盒盖板111装配至所述上盖板11中时，所述接线盒盖板111顶部与所述上盖板11的顶部水平面一致。所述回形环用于密封防水；所述接线盒盖板111顶部与上盖板11的顶部水平面一致时，可以保证接线盒盖板111不会突出于所述上盖板11，出现棱角，降低刮伤用户的可能。
39.在一些技术方案中，所述上盖板11与所述下盖板12厚度相同；所述上盖板11在靠近所述光伏板3侧设有第一孔槽113，在与外部设备连接侧设有第二孔槽114，所述下盖板12在靠近所述光伏板3侧设有与所述第一孔槽113对称连接的第三孔槽121，在与外部设备连接侧设有与所述第二孔槽114对称连接的第四孔槽122；当所述上盖板11与所述下盖板12闭合时，所述第一孔槽113与所述第三孔槽121对称闭合形成所述穿线孔14，所述第二孔槽114与所述第四孔槽122对称闭合形成所述插线孔15；
40.上盖板11与下盖板12厚度相同、第一孔槽113与第三孔槽121及第二孔槽114与第四孔槽122的对称布置，使得穿线孔14和插线孔15可以位于手把1的中间位置，如此可以让
整个插线模块在手把1高度方向上位于一个靠近中间位置，使得整个手把1在高度方向上配重比较均衡；
41.在一些技术方案中，所述手把1在所述第四孔槽122上设有与所述外输导线23连接的插电头1221；所述插电头1221在朝外的端面不超出所述第四孔槽122的外端面；所述第四孔槽122上设有可容置所述插电头1221的限位肋片1222，用于对所述插电头1221进行限位；
42.所述插电头1221用于外输导线23与外部设备连接时可以套紧外部设备的插电线，接线盒模块2的输出导线穿过所述插电头1221但不超过所述插电头1221外端面，从而与外部设备电性连接。此外，本实用新型在第四孔槽122上设置可以限制所述插电头1221位置的限位肋片1222，肋片结构可以节约材料。
43.在一些技术方案中，在所述插电头1221朝外的端面上进一步设有保护套4，所述保护套4包括与所述插电头1221活动连接的第一连接部41、与所述手把1固定连接的第二连接部42；所述第二连接部42固定在所述插线孔15附近。
44.当用户不使用光伏板3充电时，保护套4通过保护套4的第一连接部41卡接在插电头1221上的方式保护外输导线23，避免杂物或液体与所述外输导线23连接导致接线盒损坏。第二连接部42与手把1固定连接，避免保护套4掉落。
45.在一些技术方案中，进一步包括用于支撑所述光伏板3的支架，所述手把1包括上端部16，当所述支架打开支撑所述光伏板3时，所述上端部16位于所述手把1远离地面的一侧。
46.接线口设置在手把1沿长度方向上的手把1上端部16端部附近，此处方便用户插接；需要进一步说明的是，接线口所在的手把1端部，指的是在光伏板3支起来的时候，光伏板3远离地面一侧的上端部16，在其他实施例中，比如，背包便携式光伏板3，用户在背着光伏板3时，位于端部的插接口离用户左右手更近；
47.在一些技术方案中，所述接线盒盖板111上设有开关件，所述开关件包括开关键及开关电路，所述开关件设置在所述开关件顶部，所述开关电路控制所述接线盒内部电路的断路与通路。
48.光伏板3在给外部设备通电时，可能存在外部设备过热等情况，比如储能电池的发热等报警情况，或者光伏板3本身过热等问题，对此用户可以通过开关件上的开关键关闭接线盒模块2，从而保护光伏板3或外部设备。
49.具体实施例一、
50.如图1-5所示，本实用新型提供一种便携式光伏组件100，包括：手把1、接线盒模块2、及光伏板3；手把1包括上盖板11和下盖板12，上盖板11与下盖板12围成可容置接线盒模块2的腔体13，手把1在靠近光伏板3侧设有穿线孔14，在远离光伏板3的端面上设有插线孔15；具体的，在本实用新型中，手把1在径向上和长度方向上的尺寸必须大于接线盒本体22的长宽尺寸，高度上也是如此，这样才能将接线盒本体22安置在手把1腔体13内。
51.需要说明的是，插线孔15与穿线孔14可以设置在上盖板11上，也可以设置在下盖板12上，还可以通过对上盖板11和下盖板12的端面上开槽围成插线孔15和穿线孔14；在本实施例中，插线孔15和穿线孔14通过在上盖板11和下盖板12的端面上开槽围成的；
52.具体的，将上盖板11与下盖板12设计成厚度相同的两块板，在上盖板11靠近光伏板3侧设有第一孔槽113，在与外部设备连接侧设有第二孔槽114，下盖板12在靠近光伏板3
侧设有与第一孔槽113对称连接的第三孔槽121，在与外部设备连接侧设有与第二孔槽114对称连接的第四孔槽122；当上盖板11与下盖板12闭合时，第一孔槽113与第三孔槽121对称闭合形成穿线孔14，第二孔槽114与第四孔槽122对称闭合形成插线孔15；
53.上盖板11与下盖板12厚度相同、第一孔槽113与第三孔槽121及第二孔槽114与第四孔槽122的对称布置，使得穿线孔14和插线孔15可以位于手把1的中间位置，如此可以让整个插线模块在手把1高度方向上位于一个靠近中间位置，使得整个手把1在高度方向上配重比较均衡；
54.接线盒模块2包括依次相连的内联导线21、接线盒本体22、及外输导线23；内联导线21穿过穿线孔14，一端与接线盒本体22连接，另一端与光伏板3电性连接；接线盒本体22内置于由上盖板11与下盖板12围成的腔体13内；外输导线23一端与接线盒本体22连接，另一端与插线孔15连接，用于将光伏板3的电能输出至外部设备；
55.在其他实施例中，外输导线23可以与外部设备直接连接，但在本实施例中，手把1在第四孔槽122上增设有与外输导线23连接的插电头1221，且插电头1221在朝外的端面不超出第四孔槽122的外端面，方便外输导线23与外部设备导电的同时，保护外输导线23；具体的，插电头1221可以是金属材料，用于进一步加大外输导线23与外部设备的电性连接的导电面积，也可以是塑料材料，用于外输导线23与外部设备连接时可以套紧外部设备的插电线，在本实施例中，插电头1221为塑胶材料，接线盒模块2的输出导线穿过插电头1221但不超过插电头1221外端面，从而与外部设备电性连接。此外，第四孔槽122上设有可容置插电头1221的限位肋片1222，用于对插电头1221进行限位；肋片结构可以节约材料。
56.在插电头1221朝外的端面上进一步设有保护套4，保护套4包括与插电头1221活动连接的第一连接部41、与手把1固定连接的第二连接部42；第二连接部42固定在插线孔15附近。具体的，在本实施例中，保护套4的外端面与手把1的外端面处于同一平面上，避免保护套4突出。当用户不使用光伏板3充电时，保护套4通过保护套4的第一连接部41卡接在插电头1221上的方式保护外输导线23，避免杂物或液体与外输导线23连接导致接线盒损坏。第二连接部42与手把1固定连接，避免保护套4掉落。
57.上盖板11在接线盒本体22上方设有与上盖板11活动连接的接线盒盖板111；接线盒盖板111在朝向接线盒本体22侧的底部设有与接线盒本体22连接的限位部1111，用于固定接线盒本体22在腔体13内部的位置。
58.在其他实施例中，接线盒盖板111与上盖板11可以通过螺纹连接的方式固定住，在本实施例中，为了方便安装，接线盒盖板111的限位部1111为卡扣件，上盖板11设有用于安置接线盒盖板111的回形槽112；回形槽112与卡扣件匹配连接。具体的，卡扣件包括凸起部，凸起部的上端部16至接线盒盖板111的距离与回形槽112底部至上盖板11底部的距离相适配，如此可以保证接线盒盖板111的卡扣件扣进回形槽112中，卡接的方式可以避免用螺丝，螺丝安装工序所花费的时间更长，使用卡扣的方式便于安装；
59.回形槽112内设有回形环；当将接线盒盖板111装配至上盖板11中时，接线盒盖板111顶部与上盖板11的顶部水平面一致。具体的，回形环为软橡胶材料构成，用于密封防水；接线盒盖板111顶部与上盖板11的顶部水平面一致时，可以保证接线盒盖板111不会突出于上盖板11，出现棱角，降低刮伤用户的可能。
60.本实施例中，光伏组件进一步包括用于支撑光伏板3的支架，手把1包括上端部16，
当支架打开支撑光伏板3时，上端部16位于手把1远离地面的一侧。
61.在其他实施例中，接线盒可以设置在手把1中心线附近，这样配重更均衡；在本实施例中，接线口设置在手把1沿长度方向上的端部附近，此处方便用户插接；需要进一步说明的是，接线口所在的手把1端部，指的是在光伏板3支起来的时候，光伏板3远离地面一侧的上端部16，在其他实施例中，比如，背包便携式光伏板3，用户在背着光伏板3时，位于端部的插接口离用户左右手更近；
62.综合上述，接线盒本体22安置在上下盖板12形成的腔体13中，接线盒本体22通过内联导线21与光伏板3连接的同时，与插线孔15连接向外部设备传输电能，如此使得接线盒可以与手把1一体化，避免接线盒外露，既可以保护接线盒，延长接线盒的使用寿命，也优化了用户体验；此外，接线盒盖板111可以限位接线盒，避免接线盒在手把1内腔内移位，进而避免接线盒与外部连接的导线以及一些电子连接部位在内腔内晃动，从而延长接线盒的使用寿命；其次，接线盒盖板111可以拆开，当接线盒出现故障时，可以通过打开接线盒盖板111来完成对接线盒的检测、维修和更换。
63.以上的仅是本实用新型的一些实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型的创造构思的前提下，还可以做出其它变形和改进，这些都属于本实用新型的保护范围。
