1.本实用新型涉及报警装置技术领域，尤其涉及电机设备智能报警装置。


背景技术：

2.在已经公开的公告号为cn207037429u的专利文件中，公开了一种电机散热自动报警系统，包括电机本体和自动报警装置，电机本体外缠绕了散热管，散热管的顶面设有安装室，安装室内安装了温度传感器，温度传感器通过安装连接线连接自动报警装置，自动报警装置的正面设有报警显示屏，状态指示灯，键盘组件和开关，其顶面设有报警器，报警装置壳体的一侧分别设有连接口和电源接口；本实用新型的电机散热自动报警系统，增加了电机散热警示效果，避免了电机因长时间工作导致的损坏，延长了电机使用寿命。
3.以上装置在使用时，只能对电机进行散热，但是单纯的散热并不能解决电机发热的问题，在温度超高时，必须停止电机工作；为此我们提出电机设备智能报警装置。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了电机设备智能报警装置，克服了现有技术的不足，旨在解决背景技术中的问题。
5.为实现上述目的，本实用新型提供如下技术方案：电机设备智能报警装置，包括防护罩和固定安装于防护罩内的电机，所述防护罩内分别固定安装有温度传感器、控制器和电机插座，电机插座与电机之间设置有导线，所述防护罩的顶部内壁固定有电动伸缩杆，所述电动伸缩杆的活塞杆固定有升降板，电机插座的下方设置有插头，所述的一侧固定有用于夹持插头的夹持装置，所述防护罩上固定安装有电源线，电源线与夹持插头连接。
6.作为本实用新型的一种优选技术方案，所述夹持装置包括固定安装于升降板一侧的两个安装板，安装板上转动安装有螺纹套管，两个螺纹套管相对立的一端螺纹安装有螺栓杆，螺栓杆的一端转动安装有夹持板，夹持板上固定有水平杆，水平杆与安装板滑动连接，所述螺纹套管上固定安装有把手。
7.作为本实用新型的一种优选技术方案，所述夹持板靠近螺栓杆的一侧开设有凹槽，凹槽内固定安装有轴承，螺栓杆与轴承的内圈固定连接。
8.作为本实用新型的一种优选技术方案，所述安装板与升降板之间垂直连接，安装板与升降板之间固定有加固杆。
9.作为本实用新型的一种优选技术方案，所述温度传感器与控制器的输入端连接，控制器的输出端与电动伸缩杆连接。
10.作为本实用新型的一种优选技术方案，所述安装板上开设有水平设置的横通孔，所述水平杆远离夹持板的一端滑动贯穿安装板。
11.本实用新型的有益效果：
12.手动转动把手带动螺栓杆移动，带动夹持板水平移动，通过水平杆给夹持板提供水平移动导向，两个夹持板相互靠近，用于对插头进行固定，通过温度传感器检测防护罩内
的温度，温度超标时，控制器启动电动伸缩杆带动升降板下降，使得被夹持的插头从电机插座上拔掉，对电机进行断电，及时使得电机停止工作，有效的解决电机的发热问题，对电机进行有效的保护。
13.本实用新型对电机进行自动化断电，及时使得电机停止工作，有效的解决电机的发热问题，对电机进行有效的保护。
附图说明

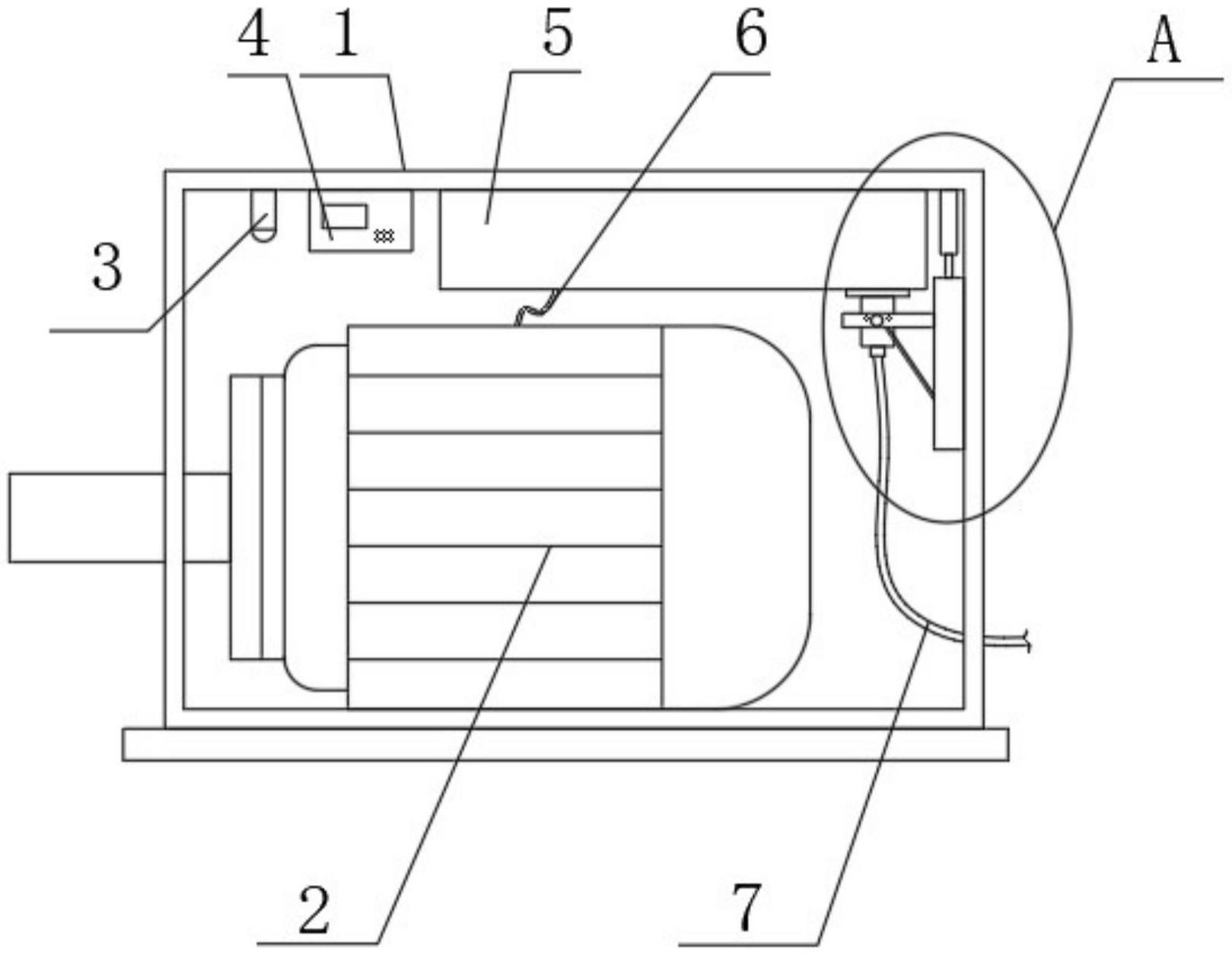

14.图1为本实用新型的结构示意图；
15.图2为图1中a处的放大结构示意图；
16.图3为本实用新型的安装板俯视结构示意图。
17.图中：1、防护罩；2、电机；3、温度传感器；4、控制器；5、电机插座；6、导线；7、电源线；8、插头；9、电动伸缩杆；10、升降板；11、安装板；12、螺纹套管；13、螺栓杆；14、把手；15、夹持板；16、水平杆。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1-3，电机设备智能报警装置，包括防护罩1和固定安装于防护罩1内的电机2，防护罩1内分别固定安装有温度传感器3、控制器4和电机插座5，电机插座5与电机2之间设置有导线6，防护罩1的顶部内壁固定有电动伸缩杆9，电动伸缩杆9的活塞杆固定有升降板10，电机插座5的下方设置有插头8，升降板10的一侧固定有用于夹持插头8的夹持装置，夹持装置包括固定安装于升降板10一侧的两个安装板11，安装板11上转动安装有螺纹套管12，两个螺纹套管12相对立的一端螺纹安装有螺栓杆13，螺栓杆13的一端转动安装有夹持板15，夹持板15上固定有水平杆16，水平杆16与安装板11滑动连接，螺纹套管12上固定安装有把手14。手动转动把手14带动螺栓杆13移动，带动夹持板15水平移动，通过水平杆16给夹持板15提供水平移动导向，两个夹持板15相互靠近，用于对插头8进行固定。
20.其中，夹持板15靠近螺栓杆13的一侧开设有凹槽，凹槽内固定安装有轴承，螺栓杆13与轴承的内圈固定连接。通过轴承的设置，实现螺栓饭13与夹持板15的转动连接。
21.另外，安装板11与升降板10之间垂直连接，安装板11与升降板10之间固定有加固杆，加固杆增加安装板11与升降板10之间的稳定性。
22.防护罩1上固定安装有电源线7，电源线7与夹持插头8连接，电源线7给插头8供电。
23.温度传感器3与控制器4的输入端连接，控制器4的输出端与电动伸缩杆9连接。通过温度传感器3检测防护罩1内的温度，温度超标时，控制器4启动电动伸缩杆9带动升降板10下降。
24.安装板11上开设有水平设置的横通孔，水平杆16远离夹持板15的一端滑动贯穿安装板11。通过横通孔的设置，实现水平杆16与安装板11的滑动连接。
25.工作原理：手动转动把手14带动螺栓杆13移动，带动夹持板15水平移动，通过水平
杆16给夹持板15提供水平移动导向，两个夹持板15相互靠近，用于对插头8进行固定，通过温度传感器3检测防护罩1内的温度，温度超标时，控制器4启动电动伸缩杆9带动升降板10下降，使得被夹持的插头8从电机插座5上拔掉，对电机2进行断电，及时使得电机2停止工作，有效的解决电机2的发热问题，对电机2进行有效的保护。
26.最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
27.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
28.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
