1.本申请涉及裁板机技术领域，尤其是涉及一种用于铁皮切割的裁板机。


背景技术：

2.裁板机是对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离的剪切板材的机器，其属于锻压机械中的一种，主要用于金属加工行业。
3.裁板机在对铁皮进行裁剪时由于铁皮其体积较大需要托架配合裁板机使用，否则会导致铁皮切割出现偏移的情况，但是由于铁皮较薄容易发生卷曲，切割时铁皮卷曲同样会导致铁皮出现偏移进而导致剪裁的尺寸出现较大的误差。


技术实现要素：

4.为了改善铁皮裁剪时卷曲影响裁剪的问题，本申请提供一种用于铁皮切割的裁板机。
5.本申请提供一种用于铁皮切割的裁板机，包括裁板机外壳，所述裁板机外壳的一侧外壁开设有滑槽一，且滑槽一的内壁滑动连接有两个滑动座，两个所述滑动座的外壁均固定连接有支撑座，所述支撑座的一侧外壁开设有滑槽二，且滑槽二的内壁滑动连接有滑块，所述滑块的外壁固定连接有l形板，所述l形板顶部外壁开设有圆口，且圆口的内壁滑动连接有滑杆，所述滑杆的截面为t形结构，所述滑杆底部外壁固定连接有压紧板，所述滑杆的外壁套接有弹簧一，且弹簧一位于压紧板和l形板之间。
6.通过上述结构，通过支撑座上设置压紧板，压紧板在弹簧一的驱动下方便直接压紧支撑座上的铁皮，避免铁皮在裁剪的过程中出现偏移。
7.可选的：所述支撑座的顶部外壁开设有凹槽，且凹槽的内壁转动连接有辊轴。
8.通过上述结构，辊轴的设置方便驱动铁皮移动。
9.可选的：所述滑动座的两侧内壁转动连接有同一个双向螺杆，且双向螺杆中点处转动连接有连接座，所述连接座的一端固定连接在滑动座的内壁上，所述双向螺杆的一端固定连接有调节盘。
10.通过上述结构，调节盘的设置方便驱动双向螺杆转动。
11.可选的：所述双向螺杆的外壁螺接有两个螺纹套，且两个螺纹套的外壁均转动连接有连接板。
12.通过上述结构，双向螺杆转动方便直接驱动两个螺纹套同步移动。
13.可选的：所述滑动座底部外壁开设有开口，且开口的内壁滑动连接有齿条，两个所述连接板的一端转动连接在齿条的外壁上。
14.通过上述结构，齿条通过连接板的设置方便配合双向螺杆上的螺纹套进行调节。
15.可选的：所述连接座底部外壁固定连接有伸缩杆，且伸缩杆的外壁套接有弹簧二，所述伸缩杆的一端固定连接在齿条上。
16.通过上述结构，伸缩杆和弹簧二之间的配合，方便辅助齿条移动。
17.可选的：所述滑槽一底部内壁开设有齿槽，所述齿条和齿槽相互啮合。
18.通过上述结构，齿条和齿槽相互啮合方便将滑动座进行固定。
19.可选的：所述裁板机外壳的一侧外壁开设有通槽，且通槽的底部内壁固定连接有裁板座。
20.通过上述结构，裁板座的设置方便对铁皮进行支撑。
21.综上所述，本申请有益效果如下：
22.本申请通过在裁板机外壳上设置两个滑动座，又在两个滑动座上设置支撑座，通过支撑座上的压紧座和滑杆以及弹簧一之间的配合，方便通过压紧座将铁皮压紧，进而避免铁皮在裁切时会出现偏移的情况，滑动座可以在滑槽一中滑动，从而方便根据铁皮的尺寸来调节两个支撑座之间的间距。
附图说明

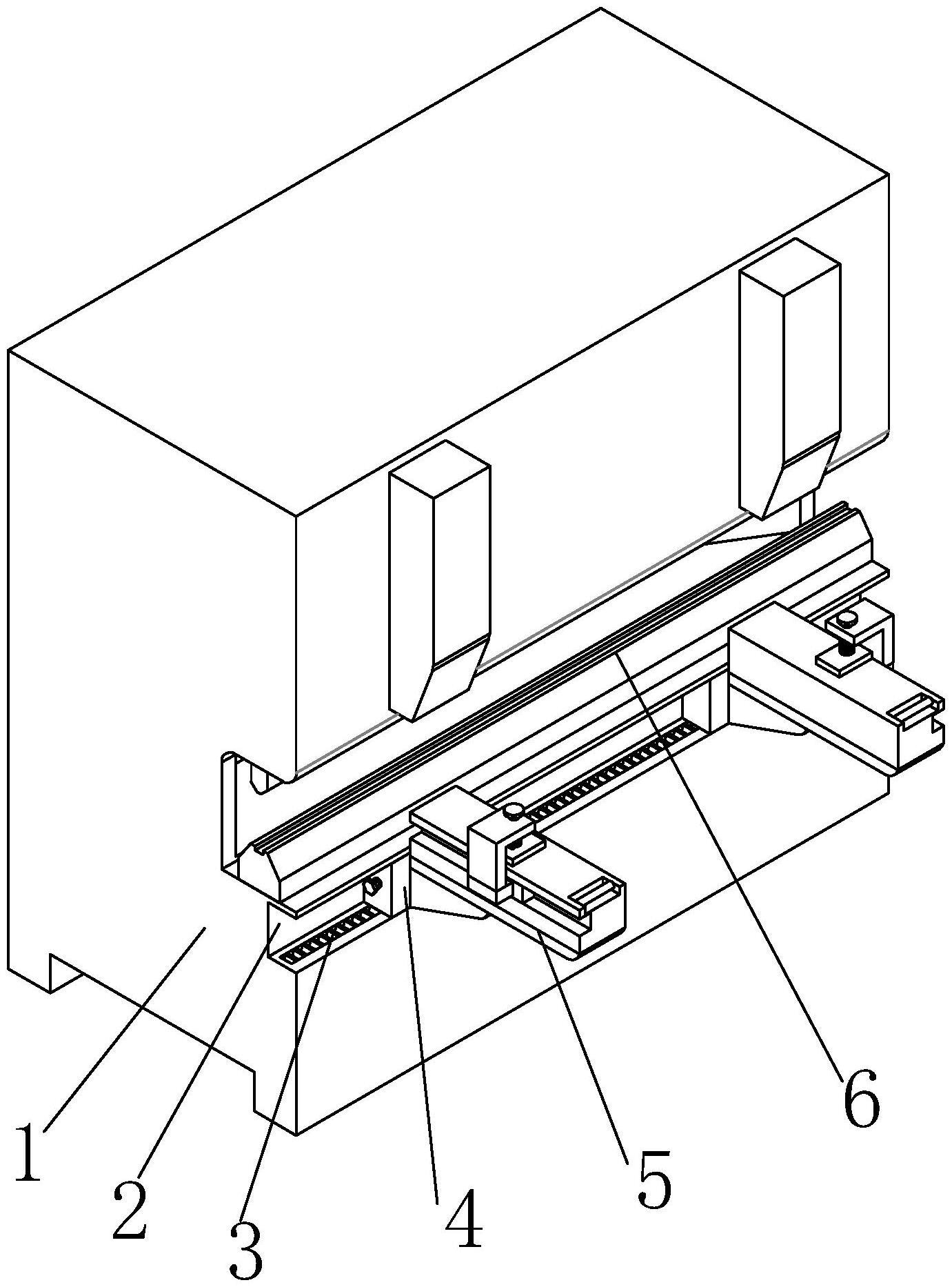

23.图1是本申请整体示意图；
24.图2是本申请支撑座示意图；
25.图3是本申请支撑座立体示意图；
26.图4是本申请滑动座剖视示意图。
27.附图标记说明：1、裁板机外壳；2、滑槽一；3、齿槽；4、滑动座；5、支撑座；6、裁板座；7、调节盘；8、齿条；9、l形板；10、滑块；11、滑槽二；12、辊轴；14、滑杆；15、弹簧一；16、压紧板；17、双向螺杆；18、螺纹套；19、连接板；20、伸缩杆；21、弹簧二。
具体实施方式
28.以下结合附图1-4对本申请作进一步详细说明。
29.请参阅图1-3，一种用于铁皮切割的裁板机，铁皮在裁剪时需要通过裁板机进行裁剪，包括裁板机外壳1，裁板机外壳1的一侧外壁开设有滑槽一2，且滑槽一2的内壁滑动连接有两个滑动座4，滑动座4在滑槽一2中滑动，两个滑动座4的外壁均固定连接有支撑座5，支撑座5的一侧外壁开设有滑槽二11，支撑座5固定在滑动座4上随着滑动座4滑动，且滑槽二11的内壁滑动连接有滑块10，滑块10的外壁固定连接有l形板9，l形板9顶部外壁开设有圆口，且圆口的内壁滑动连接有滑杆14，滑杆14的截面为t形结构，滑杆14底部外壁固定连接有压紧板16，滑杆14的外壁套接有弹簧一15，且弹簧一15位于压紧板16和l形板9之间，通过弹簧一15和滑杆14之间的配合，方便直接驱动压紧板16将支撑座5上的铁皮压紧整平。
30.参照图3，支撑座5的顶部外壁开设有凹槽，且凹槽的内壁转动连接有辊轴12，辊轴12的设置方便铁皮在支撑座5上移动。
31.参照图4，滑动座4的两侧内壁转动连接有同一个双向螺杆17，且双向螺杆17中点处转动连接有连接座，连接座的一端固定连接在滑动座4的内壁上，双向螺杆17的一端固定连接有调节盘7，双向螺杆17的外壁螺接有两个螺纹套18，且两个螺纹套18的外壁均转动连接有连接板19，滑动座4底部外壁开设有开口，且开口的内壁滑动连接有齿条8，两个连接板19的一端转动连接在齿条8的外壁上，通过双向螺杆17的设置方便驱动两个螺纹套18移动，又设置连接板19方便直接带动齿条8移动。
32.参照图4，连接座底部外壁固定连接有伸缩杆20，且伸缩杆20的外壁套接有弹簧二
21，伸缩杆20的一端固定连接在齿条8上，通过伸缩杆20和弹簧二21之间的配合，方便辅助齿条8移动。
33.参照图1，滑槽一2底部内壁开设有齿槽3，齿条8和齿槽3相互啮合，裁板机外壳1的一侧外壁开设有通槽，且通槽的底部内壁固定连接有裁板座6，齿条8和齿槽3之间的配合，方便限制滑动座4的滑动。
34.本申请的实施原理为：使用时，先根据铁皮的尺寸调节两个支撑座5之间的间距，调节时，先通过调节盘7驱动双向螺杆17转动，双向螺杆17转动时会带动两个螺纹套18相向或相离移动，当两个螺纹套18相离移动时，方便通过连接板19带动齿条8收入到滑动座4中，当齿条8远离齿槽3中时，可以直接滑动滑动座4，进而调节两个支撑座5之间的间距，然后在转动调节盘7驱动两个螺纹套18相向移动，进而驱动齿条8和齿槽3相啮合，裁切时，铁皮放置在两个支撑座5上，两个压紧板16在弹簧一15的驱动下压紧在铁皮上，从而避免铁皮卷曲影响裁切的尺寸。
35.以上均为本申请的较佳实施例，并非依此限制本申请的保护范围，故：凡依本申请的结构、形状、原理所做的等效变化，均应涵盖于本申请的保护范围之内。


技术特征：
1.一种用于铁皮切割的裁板机，包括裁板机外壳（1），其特征在于：所述裁板机外壳（1）的一侧外壁开设有滑槽一（2），且滑槽一（2）的内壁滑动连接有两个滑动座（4），两个所述滑动座（4）的外壁均固定连接有支撑座（5），所述支撑座（5）的一侧外壁开设有滑槽二（11），且滑槽二（11）的内壁滑动连接有滑块（10），所述滑块（10）的外壁固定连接有l形板（9），所述l形板（9）顶部外壁开设有圆口，且圆口的内壁滑动连接有滑杆（14），所述滑杆（14）的截面为t形结构，所述滑杆（14）底部外壁固定连接有压紧板（16），所述滑杆（14）的外壁套接有弹簧一（15），且弹簧一（15）位于压紧板（16）和l形板（9）之间。2.根据权利要求1所述的一种用于铁皮切割的裁板机，其特征在于：所述支撑座（5）的顶部外壁开设有凹槽，且凹槽的内壁转动连接有辊轴（12）。3.根据权利要求1所述的一种用于铁皮切割的裁板机，其特征在于：所述滑动座（4）的两侧内壁转动连接有同一个双向螺杆（17），且双向螺杆（17）中点处转动连接有连接座，所述连接座的一端固定连接在滑动座（4）的内壁上，所述双向螺杆（17）的一端固定连接有调节盘（7）。4.根据权利要求3所述的一种用于铁皮切割的裁板机，其特征在于：所述双向螺杆（17）的外壁螺接有两个螺纹套（18），且两个螺纹套（18）的外壁均转动连接有连接板（19）。5.根据权利要求4所述的一种用于铁皮切割的裁板机，其特征在于：所述滑动座（4）底部外壁开设有开口，且开口的内壁滑动连接有齿条（8），两个所述连接板（19）的一端转动连接在齿条（8）的外壁上。6.根据权利要求5所述的一种用于铁皮切割的裁板机，其特征在于：所述连接座底部外壁固定连接有伸缩杆（20），且伸缩杆（20）的外壁套接有弹簧二（21），所述伸缩杆（20）的一端固定连接在齿条（8）上。7.根据权利要求6所述的一种用于铁皮切割的裁板机，其特征在于：所述滑槽一（2）底部内壁开设有齿槽（3），所述齿条（8）和齿槽（3）相互啮合。8.根据权利要求1所述的一种用于铁皮切割的裁板机，其特征在于：所述裁板机外壳（1）的一侧外壁开设有通槽，且通槽的底部内壁固定连接有裁板座（6）。

技术总结
本申请公开了一种用于铁皮切割的裁板机，涉及裁板机技术领域，包括裁板机外壳，所述裁板机外壳的一侧外壁开设有滑槽一，且滑槽一的内壁滑动连接有两个滑动座，两个所述滑动座的外壁均固定连接有支撑座，所述支撑座的一侧外壁开设有滑槽二，且滑槽二的内壁滑动连接有滑块，所述滑块的外壁固定连接有l形板。本申请通过在裁板机外壳上设置两个滑动座，又在两个滑动座上设置支撑座，通过支撑座上的压紧座和滑杆以及弹簧一之间的配合，方便通过压紧座将铁皮压紧，进而避免铁皮在裁切时会出现偏移的情况，滑动座可以在滑槽一中滑动，从而方便根据铁皮的尺寸来调节两个支撑座之间的间距。铁皮的尺寸来调节两个支撑座之间的间距。铁皮的尺寸来调节两个支撑座之间的间距。


技术研发人员：连坚
受保护的技术使用者：福州鸿丰工艺品有限公司
技术研发日：2023.04.12
技术公布日：2023/10/27
