一种新型固液分离器的制作方法

1.本实用新型涉及垃圾分离处理设备技术领域,具体为一种新型固液分离器。


背景技术:

2.厨余垃圾是指居民日常生活及食品加工、饮食服务、单位供餐等活动中产生的垃圾,包括丢弃不用的菜叶、剩菜、剩饭、果皮、蛋壳、茶渣、骨头等,其主要来源为家庭厨房、餐厅、饭店、食堂、市场及其他与食品加工有关的行业,厨余垃圾含有极高的水分与有机物,很容易腐坏,产生恶臭,经过妥善处理和加工,可转化为新的资源,高有机物含量的特点使其经过严格处理后可作为肥料、饲料,也可产生沼气用作燃料或发电,油脂部分则可用于制备生物燃料,所以餐余垃圾固液分离器的使用也越来越广泛。
3.但是现有的餐余垃圾固液分离器在使用过程中,由于餐余垃圾进主仓体前含水过多,从而容易导致餐余垃圾造成堵塞,并且有些固体杂物过大,从而无法进行分离,不能很好的满足人们的使用需求。
4.如中国专利cn214916723u中所公开提出的一种新型餐余垃圾固液分离器,通过将第一静刀上的两端分别放置第一方形垫片,将动刀安置在第一静刀和第二静刀之间,并且第二静刀上的两端分别放置第二方形垫片,使得动刀数量为片,第一静刀和第二静刀数量总和为片,其次通过主轴依次进入动刀中,通过螺帽将圆形垫片压紧,从而对动刀起到限位,通过定位块依次将第一静刀、第二静刀、第一方形垫片和第二方形垫片进行定位,再其次将固定块固定在壳体的内部,通过以上结构的组成,使得每个动刀间有圆形垫片相隔,每个第一静刀和第二静刀之间有第一方形垫片与第二方形垫片相隔,当装置运行时,主轴转动带动物料前进旋转,利用第一静刀和第二静刀与动刀的相切旋转,从而起到固液分离,同时还可以起到格栅和切除破碎功能,最后壳体内部分离出来的液体可通过水发排除。
5.但是在对厨余垃圾进行处理的过程中,厨余垃圾通常会有垃圾盒内部仍然存留液体的情况,且如果将所有厨余垃圾都进行切除的话,会将所有可作为饲料和不可作为饲料的垃圾都混合在一起,比较难以分离处理。
6.为此我们亟需提供一种新型固液分离器。


技术实现要素:

7.本实用新型的目的在于提供一种新型固液分离器,以解决上述背景技术中提出的在对厨余垃圾进行处理的过程中,厨余垃圾通常会有垃圾盒内部仍然存留液体的情况,且如果将所有厨余垃圾都进行切除的话,会将所有可作为饲料和不可作为饲料的垃圾都混合在一起,比较难以分离处理的问题。
8.为实现上述目的,本实用新型提供如下技术方案:一种新型固液分离器,包括压缩处理结构,所述压缩处理结构底面设置有污水排放结构,所述污水排放结构内部设置有清洁结构。
9.所述压缩处理结构包括有箱体单元和压缩单元。
10.所述压缩单元包括有液压箱,所述液压箱外表面左端安装有安装板,所述安装板右侧开设有螺纹孔,所述螺纹孔内部连接有安装螺栓,所述液压箱内部安装有液压缸,所述液压缸左侧中部安装有液压伸缩杆,所述液压伸缩杆左侧安装有压缩板。
11.优选的,所述箱体单元包括有顶板,所述顶板顶面中部开设有通孔,所述通孔内部固定安装有进料管,所述进料管顶面固定安装有进料漏斗,所述顶板正面与背面固定安装有正板,所述正板左侧与右侧固定安装有侧板,所述正板与侧板底面固定安装有底板。
12.优选的,所述污水排放结构包括有污水处理箱,所述污水处理箱底面固定安装有箱底,所述箱底底面中部开设有通孔一,所述通孔一内部固定安装有排水管,所述污水处理箱右侧固定安装有电机支撑板。污水处理箱可以对处理厨余垃圾的油污污水混合物进行有效的处理,包括油污对箱体内部的粘连等进行清理。
13.优选的,所述清洁结构包括有旋转电机,所述旋转电机外表面底部固定安装有电机固定板,所述电机固定板顶面开设有螺纹孔一,所述螺纹孔一内部螺纹连接有固定螺栓,所述固定螺栓外表面底端螺纹连接有固定螺母,所述旋转电机输出端固定连接有丝杆,所述丝杆外表面中部螺纹连接有套筒,所述套筒外表面固定安装有安装块,所述安装块左侧开设有滑动孔,所述滑动孔内部滑动连接有定位杆,所述安装块底面安装有刷板,所述丝杆外表面左端转动连接有滑筒。
14.优选的,所述安装板固定安装于液压箱外表面左端,所述安装螺栓外表面中部与安装板右侧开设螺纹孔内部螺纹连接,所述液压缸固定安装于液压箱内部,所述压缩板右侧中部与液压伸缩杆左侧固定连接。液压伸缩杆可以带动压缩板对厨余垃圾进行压缩,从而将其中的水分通过压缩分离处理,方便对其分类进行分别处理。
15.优选的,所述侧板右侧开设有螺纹槽,所述螺纹槽内部与安装螺栓外表面左端螺纹连接,所述侧板右侧中部开设有通孔二,所述通孔二内壁与液压伸缩杆外表面滑动连接,所述底板顶面开设有过滤孔,所述底板顶面与压缩板底面滑动连接,两个所述正板相互靠近一侧与压缩板正面与背面滑动连接。
16.优选的,所述污水处理箱顶面与底板底面固定连接,所述电机支撑板顶面开设有螺纹孔二,所述螺纹孔二内部与固定螺栓外表面螺纹连接,所述滑筒左侧与污水处理箱内部左侧固定连接,所述定位杆左侧与右侧与污水处理箱内部固定连接,所述丝杆外表面靠近右端无螺纹处与污水处理箱右侧开设圆形孔内壁转动连接。
17.与现有技术相比,本实用新型的有益效果是:
18.1.该新型固液分离器,通过设置有压缩处理结构,利用液压缸带动液压伸缩杆推动压缩板对厨余垃圾进行压缩处理,方便将其中的污水和水分进行分离,分离之后的厨余垃圾便于分类分别进行处理。
19.2.该新型固液分离器,通过清洁结构的设置,可以利用旋转电机带动丝杆,进而使套筒在丝杆表面进行往复运动,从而带动安装块和安装块底面的刷板对内部进行刷动清洁,避免油污对内部形成粘连,出现较难处理有异味的情况出现。
附图说明

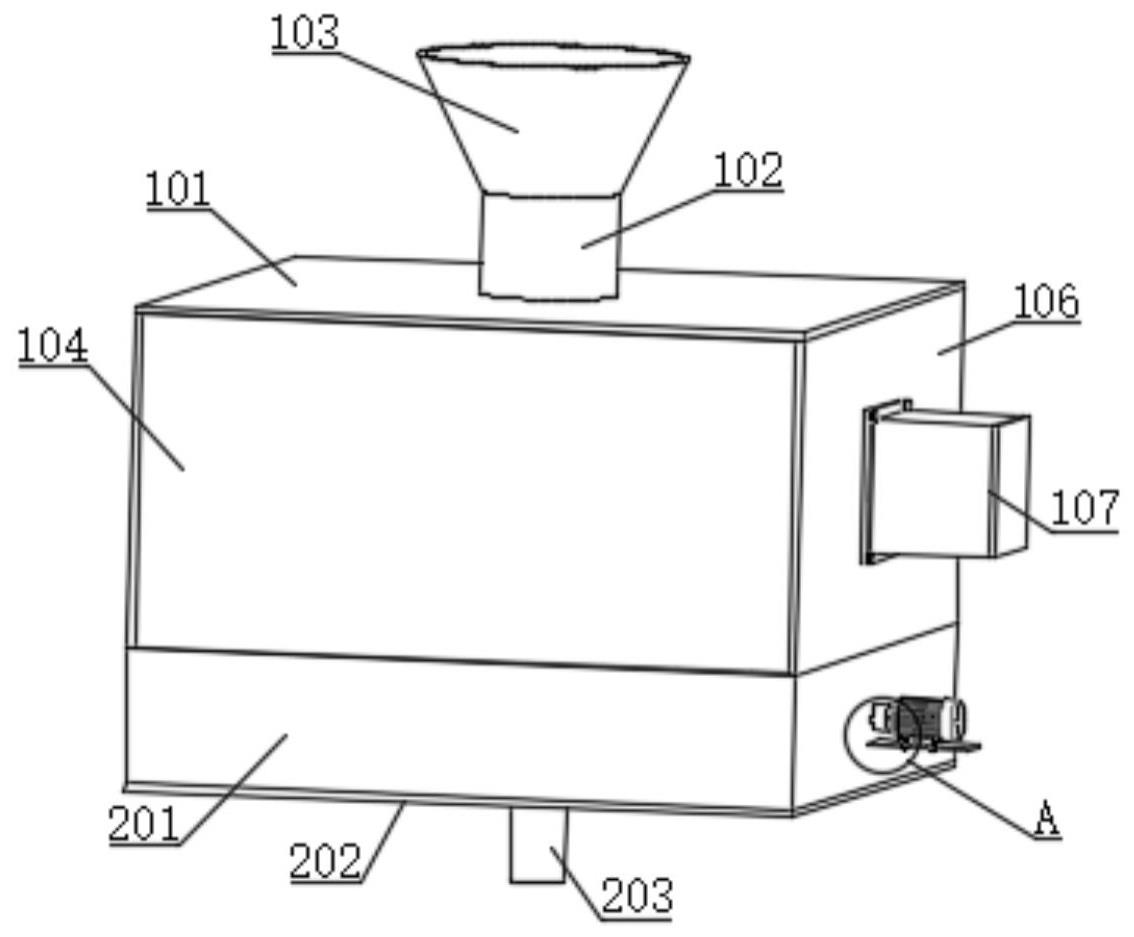

20.图1为本实用新型的外观结构示意图;
21.图2为本实用新型的内部结构示意图;
22.图3为图1中a处结构放大图;
23.图4为图2中b处结构放大图;
24.图5为图2中c处结构放大图。
25.图中:101、顶板;102、进料管;103、进料漏斗;104、正板;105、底板;106、侧板;107、液压箱;108、安装板;109、安装螺栓;110、液压缸;111、液压伸缩杆;112、压缩板;201、污水处理箱;202、箱底;203、排水管;204、电机支撑板;301、旋转电机;302、电机固定板;303、固定螺栓;304、固定螺母;305、丝杆;306、套筒;307、安装块;308、定位杆;309、刷板;310、滑筒。
具体实施方式
26.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
27.请参阅图1-图5,本实用新型提供一种技术方案:一种新型固液分离器,包括压缩处理结构,压缩处理结构底面设置有污水排放结构,污水排放结构内部设置有清洁结构。
28.压缩处理结构包括有箱体单元和压缩单元。压缩单元包括有液压箱107,液压箱107外表面左端安装有安装板108,安装板108右侧开设有螺纹孔,螺纹孔内部连接有安装螺栓109,液压箱107内部安装有液压缸110,液压缸110左侧中部安装有液压伸缩杆111,液压伸缩杆111左侧安装有压缩板112。箱体单元包括有顶板101,顶板101顶面中部开设有通孔,通孔内部固定安装有进料管102,进料管102顶面固定安装有进料漏斗103,顶板101正面与背面固定安装有正板104,正板104左侧与右侧固定安装有侧板106,正板104与侧板106底面固定安装有底板105。安装板108固定安装于液压箱107外表面左端,安装螺栓109外表面中部与安装板108右侧开设螺纹孔内部螺纹连接,液压缸110固定安装于液压箱107内部,压缩板112右侧中部与液压伸缩杆111左侧固定连接。侧板106右侧开设有螺纹槽,螺纹槽内部与安装螺栓109外表面左端螺纹连接,侧板106右侧中部开设有通孔二,通孔二内壁与液压伸缩杆111外表面滑动连接,底板105顶面开设有过滤孔,底板105顶面与压缩板112底面滑动连接,两个正板104相互靠近一侧与压缩板112正面与背面滑动连接。
29.污水排放结构包括有污水处理箱201,污水处理箱201底面固定安装有箱底202,箱底202底面中部开设有通孔一,通孔一内部固定安装有排水管203,污水处理箱201右侧固定安装有电机支撑板204。污水处理箱201顶面与底板105底面固定连接,电机支撑板204顶面开设有螺纹孔二,螺纹孔二内部与固定螺栓303外表面螺纹连接,滑筒310左侧与污水处理箱201内部左侧固定连接,定位杆308左侧与右侧与污水处理箱201内部固定连接,丝杆305外表面靠近右端无螺纹处与污水处理箱201右侧开设圆形孔内壁转动连接。
30.清洁结构包括有旋转电机301,旋转电机301外表面底部固定安装有电机固定板302,电机固定板302顶面开设有螺纹孔一,螺纹孔一内部螺纹连接有固定螺栓303,固定螺栓303外表面底端螺纹连接有固定螺母304,旋转电机301输出端固定连接有丝杆305,丝杆305外表面中部螺纹连接有套筒306,套筒306外表面固定安装有安装块307,安装块307左侧开设有滑动孔,滑动孔内部滑动连接有定位杆308,安装块307底面安装有刷板309,丝杆305
外表面左端转动连接有滑筒310。
31.通过设置有压缩处理结构,利用液压缸110带动液压伸缩杆111推动压缩板112对厨余垃圾进行压缩处理,方便将其中的污水和水分进行分离,分离之后的厨余垃圾便于分类分别进行处理。通过清洁结构的设置,可以利用旋转电机301带动丝杆305,进而使套筒306在丝杆305表面进行往复运动,从而带动安装块307和安装块307底面的刷板309对内部进行刷动清洁,避免油污对内部形成粘连,出现较难处理有异味的情况出现。
32.在使用时,通过进料漏斗103经由进料管102将厨余垃圾投放至箱体内部,投入之后开启液压缸110带动液压伸缩杆111向左侧伸长,带动压缩板112对厨余垃圾进行压缩,使厨余垃圾内部的液体被挤压而出,经由底板105顶面开设的若干过滤孔过滤之后,流入污水处理箱201内部,如此完成厨余垃圾的固液分离,同时厨余垃圾经过压缩之后,仍然便于对其进行分离分别处理,经由箱底202安装的排水管203集中排出,厨余垃圾的污水经常伴随油污等,很容易在污水处理箱201底部形成粘连型污渍,故而在污水排放时,通过启动旋转电机301带动丝杆305进行转动,丝杆305在转动时带动其表面的套筒306进行往复运动,从而带动安装块307沿定位杆308的方向进行稳定的往复运动,由此带动刷板309对污水处理箱201内部底面进行刷动清洁。
33.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个......”限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
