1.本实用新型涉及开关柜技术领域，更具体地说，它涉及一种开关柜的母线支撑装置。


背景技术：

2.随着我国现代化工业的发展，大型用电设备不断增加，与之配套的大电流框架断路器的使用量也呈快速增长的趋势，其中主母线单相母线数量达到六根甚至更多；
3.而现有的用于容纳母线的母线夹以及用于固定母线夹的支架均采用一体化设计，使得母线夹在支架上的位置无法按照实际情况进行调节，且没有对母线夹上安装的母线进行支撑，因此针对上述问题，特提出一种开关柜的母线支撑装置。


技术实现要素：

4.(一)要解决的技术问题
5.针对现有技术存在的不足，本实用新型的目的在于提供一种开关柜的母线支撑装置，其具有可以根据母线夹的高度，以及两个母线夹之间的距离对固定母线夹的支架位置进行调节，方便使用，以及可以对母线夹上安装的母线进行支撑的特点。
6.(二)技术方案
7.为实现上述目的，本实用新型提供了一种开关柜的母线支撑装置，包括开关柜柜体，所述开关柜柜体上开设有第一滑槽，所述第一滑槽内滑动连接有第一滑块，所述第一滑块的一侧固定连接有上母线夹支架，所述开关柜柜体内固定连接有下母线夹支架，所述下母线夹支架上嵌设有螺纹筒，所述螺纹筒内螺纹连接有螺纹杆，所述螺纹杆的一端螺纹连接在上母线夹支架上，所述开关柜柜体上滑动连接有上母线固定架和下母线固定架，上母线固定架和下母线固定架上均开设有弧形槽，所述开关柜柜体的两侧均设置有固定组件，固定组件与上母线固定架和下母线固定架相连接。
8.使用本技术方案的一种开关柜的母线支撑装置时，通过螺纹筒、螺纹杆、上母线夹支架和下母线夹支架的共同作用，可以根据母线夹的高度，以及两个母线夹之间的距离对上母线夹支架的位置进行调节，使用更加的方便，在固定组件、上母线固定架和下母线固定架等的共同作用，可以对母线夹上安装的母线进行支撑固定。
9.进一步地，所述上母线夹支架和下母线夹支架上均开设有透气孔和透气槽。
10.进一步地，所述开关柜柜体的两侧均开设有第二滑槽，一个所述第二滑槽内滑动有两个第二滑块，两个所述第二滑块的一侧分别与上母线固定架和下母线固定架的一侧固定连接。
11.进一步地，两个所述第二滑块的一侧均固定连接有螺纹柱，固定组件包括固定框，所述固定框固定连接在开关柜柜体上。
12.进一步地，所述固定框上开设有限位槽，两个所述螺纹柱的一端均穿过限位槽并螺纹连接有螺纹帽，且两个所述螺纹帽的一侧与固定框的一侧搭接。
13.进一步地，所述螺纹杆的底端固定连接有旋转钮。
14.(三)有益效果
15.综上所述，本实用新型具有以下有益效果：
16.1、在螺纹筒、螺纹杆、上母线夹支架和下母线夹支架的共同作用下，可以根据母线夹的高度，对上母线夹支架的高度进行调节，且对母线夹支架的高度进行调节后，可以改变两个母线夹之间的距离，随后再使上母线夹支架对调节好后的母线夹进行固定，使用更加的方便；
17.2、在固定框、螺纹柱、螺纹帽、限位槽和第二滑槽等的共同作用下，可以对上母线固定架和下母线固定架的位置进行调节，方便母线位于上母线固定架和下母线固定架之间，也方便将母线固定在上母线固定架和下母线固定架之间，从而可以对母线夹上固定的母线进行固定。
附图说明
18.为了更清楚的说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术中描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一种实施方式，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

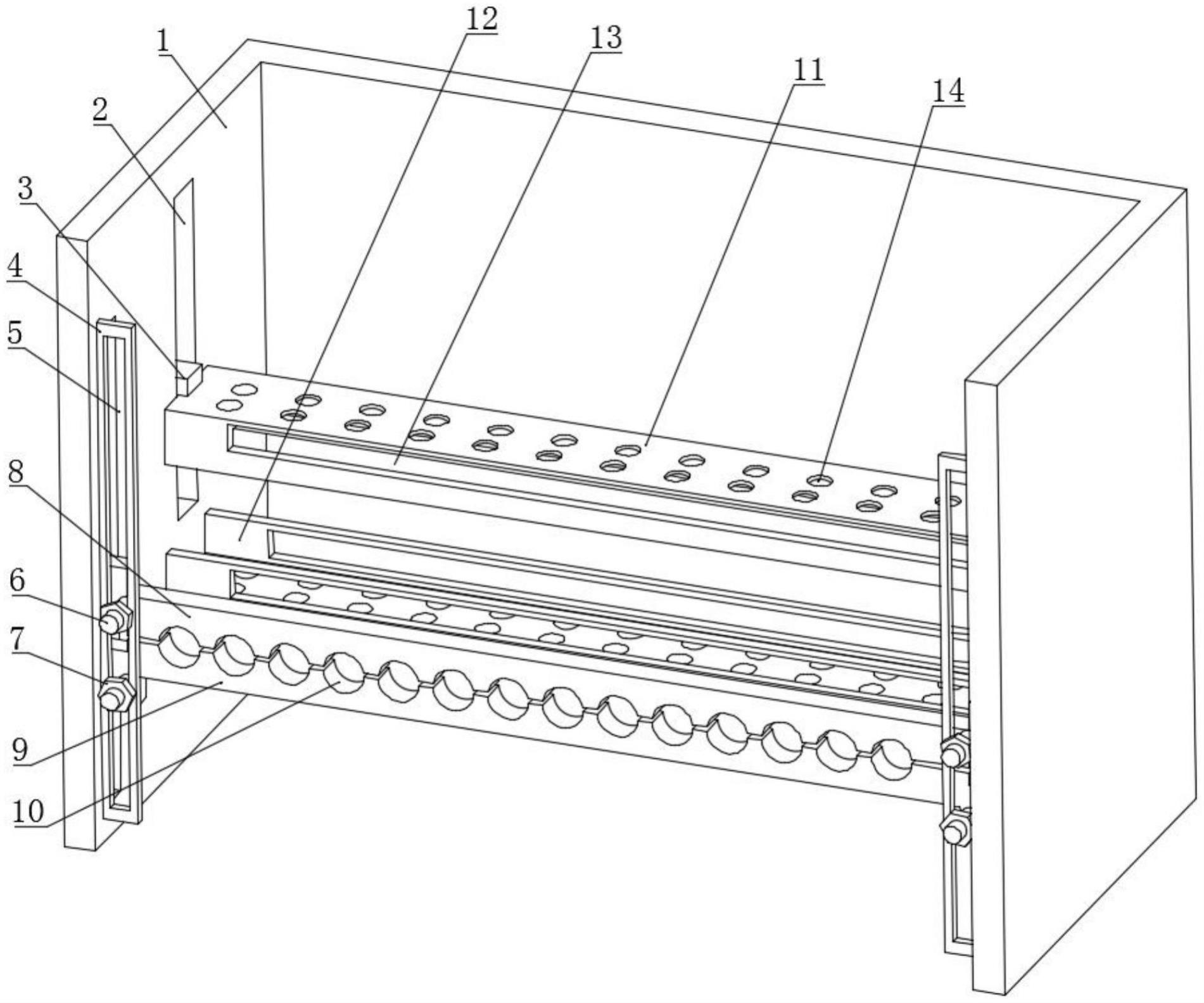

19.图1为本实用新型立体结构示意图；
20.图2为本实用新型螺纹杆结构示意图；
21.图3为本实用新型螺纹筒结构示意图。
22.附图中的标记为：
23.1、开关柜柜体；2、第一滑槽；3、第一滑块；4、固定框；5、限位槽；6、螺纹柱；7、螺纹帽；8、上母线固定架；9、下母线固定架；10、弧形槽；11、上母线夹支架；12、下母线夹支架；13、透气槽；14、透气孔；15、螺纹杆；16、螺纹筒；17、旋转钮；18、第二滑槽；19、第二滑块。
具体实施方式
24.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本实用新型具体实施方式中的技术方案进行清楚、完整的描述，以进一步阐述本实用新型，显然，所描述的具体实施方式仅仅是本实用新型的一部分实施方式，而不是全部的样式。
25.实施例：
26.以下结合附图1-3对本实用新型作进一步详细说明。
27.请参阅图1-3，本实用新型提供一种技术方案：一种开关柜的母线支撑装置，包括开关柜柜体1，开关柜柜体1上开设有第一滑槽2，第一滑槽2内滑动连接有第一滑块3，第一滑块3的一侧固定连接有上母线夹支架11，开关柜柜体1内固定连接有下母线夹支架12，上母线夹支架11和下母线夹支架12上均开设有透气孔14和透气槽13，通过透气孔14和透气槽13的设置，保证了上母线夹支架11和下母线夹支架12的散热性，下母线夹支架12上嵌设有螺纹筒16，螺纹筒16内螺纹连接有螺纹杆15，螺纹杆15的底端固定连接有旋转钮17，螺纹杆15的一端螺纹连接在上母线夹支架11上，上母线夹支架11上开设有螺纹孔，螺纹孔与螺纹
杆15螺纹连接，开关柜柜体1上滑动连接有上母线固定架8和下母线固定架9，上母线固定架8和下母线固定架9上均开设有弧形槽10，开关柜柜体1的两侧均设置有固定组件，固定组件与上母线固定架8和下母线固定架9相连接，在螺纹筒16、螺纹杆15、上母线夹支架11和下母线夹支架12的共同作用下，可以根据母线夹的高度，对上母线夹支架11的高度进行调节，且对母线夹支架的高度进行调节后，可以改变两个母线夹之间的距离，随后再使上母线夹支架11对调节好后的母线夹进行固定，使用更加的方便。
28.具体的，开关柜柜体1的两侧均开设有第二滑槽18，一个第二滑槽18内滑动有两个第二滑块19，两个第二滑块19的一侧分别与上母线固定架8和下母线固定架9的一侧固定连接，两个第二滑块19的一侧均固定连接有螺纹柱6，固定组件包括固定框4，固定框4固定连接在开关柜柜体1上，固定框4上开设有限位槽5，两个螺纹柱6的一端均穿过限位槽5并螺纹连接有螺纹帽7，且两个螺纹帽7的一侧与固定框4的一侧搭接。
29.通过采用上述技术方案，在固定框4、螺纹柱6、螺纹帽7、限位槽5和第二滑槽18等的共同作用下，可以对上母线固定架8和下母线固定架9的位置进行调节，方便母线位于上母线固定架8和下母线固定架9之间，也方便将母线固定在上母线固定架8和下母线固定架9之间，从而可以对母线夹上固定的母线进行固定。
30.本实用新型的工作原理为：母线夹进行安装时，通过转动旋转钮17，使螺纹杆15转动，在第一滑槽2和第一滑块3的限位下，使上母线夹支架11上升，将母线夹安装在上母线夹支架11和下母线夹支架12之间，然后根据需要拧松螺纹帽7，并滑动上母线固定架8和下母线固定架9，使母线夹上安装的母线位于两者之间；
31.随后将两个相邻母线夹的位置调整好后，转动旋转钮17，使上母线夹支架11和下母线夹支架12对母线夹进行固定，随后，将母线卡进相对应的弧形槽10内，将上母线固定架8和下母线固定架9相互靠近对母线进行固定，随后，拧紧螺纹帽7即可，使用更加的方便。
