1.本实用新型涉及光伏支架安装技术领域,具体为一种光伏支架安装组件。
背景技术:2.光伏组件即太阳电池组件,由于单片太阳电池输出电压较低,加之未封装的电池由于环境的影响电极容易脱落,因此必须将一定数量的单片电池采用串、并联的方式密封成光伏组件,以避免电池电极和互连线受到腐蚀,光伏组件按太阳电池的材料分为晶体硅太阳电池组件和薄膜太阳电池组件。
3.现有技术中,太阳能电池组一般安装在安装框内,根据纬度的不同,不同地区光伏组件的安装倾角也相差甚大,安装倾角主要分布在20
°
、25
°
、30
°
、35
°
和40
°
这几个角度等级。
4.但是,在安装时,由于光伏支架多为固定结构,导致支架的角度安装后相对固定,不便调节,不利于二次改造利用,进而导致太阳能电池组件在安装完成后调节不方便。
技术实现要素:5.本实用新型的目的在于提供一种光伏支架安装组件,以解决上述背景技术中提出的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种光伏支架安装组件,所述安装组件包括:
7.底座,底座顶端两侧均安装有固定板,同侧固定板相互靠近一侧均转动连接有螺纹杆,螺纹杆外周中部均螺纹连接有滑块,滑块顶部转动连接有安装框,安装框前后侧上部均通过连杆和底座活动相连;
8.太阳能板,设于安装框内。
9.优选的,所述安装框前后侧中部均开设有滑槽,滑槽内均固定有固定杆,固定杆外周上下部均滑动有固定块,固定块远离安装框一侧均开设有开口槽。
10.优选的,所述固定杆外周上下部均套设有弹簧,弹簧均固定在固定块和滑槽侧壁之间。
11.优选的,前侧所述底座顶端后部安装有步进电机,前侧螺纹杆外周靠近步进电机一侧安装有从动齿轮,步进电机驱动端安装有主动齿轮,主动齿轮带动从动齿轮转动。
12.优选的,所述螺纹杆外周远离步进电机一侧均安装有传动轮,传动轮分别啮合在皮带前后侧内部。
13.优选的,所述螺纹杆外周两侧均安装有限位板。
14.优选的,所述底座前后部两侧均安装有支耳,支耳内中部均开设有安装孔。
15.与现有技术相比,本实用新型的有益效果是:
16.本实用新型中,通过启动步进电机,能够驱动主动齿轮转动,在从动齿轮的协作下,能够驱动一侧螺纹杆转动,由于螺纹杆之间通过传动轮和皮带相连,能够实现螺纹杆同
步转动,由于螺纹的特性,能够实现滑块沿着螺纹杆轴向移动,在连杆的协作下,能够调节安装框的角度,进而能够调节太阳能板的角度,使太阳光能够直接照射在太阳能板上。
附图说明

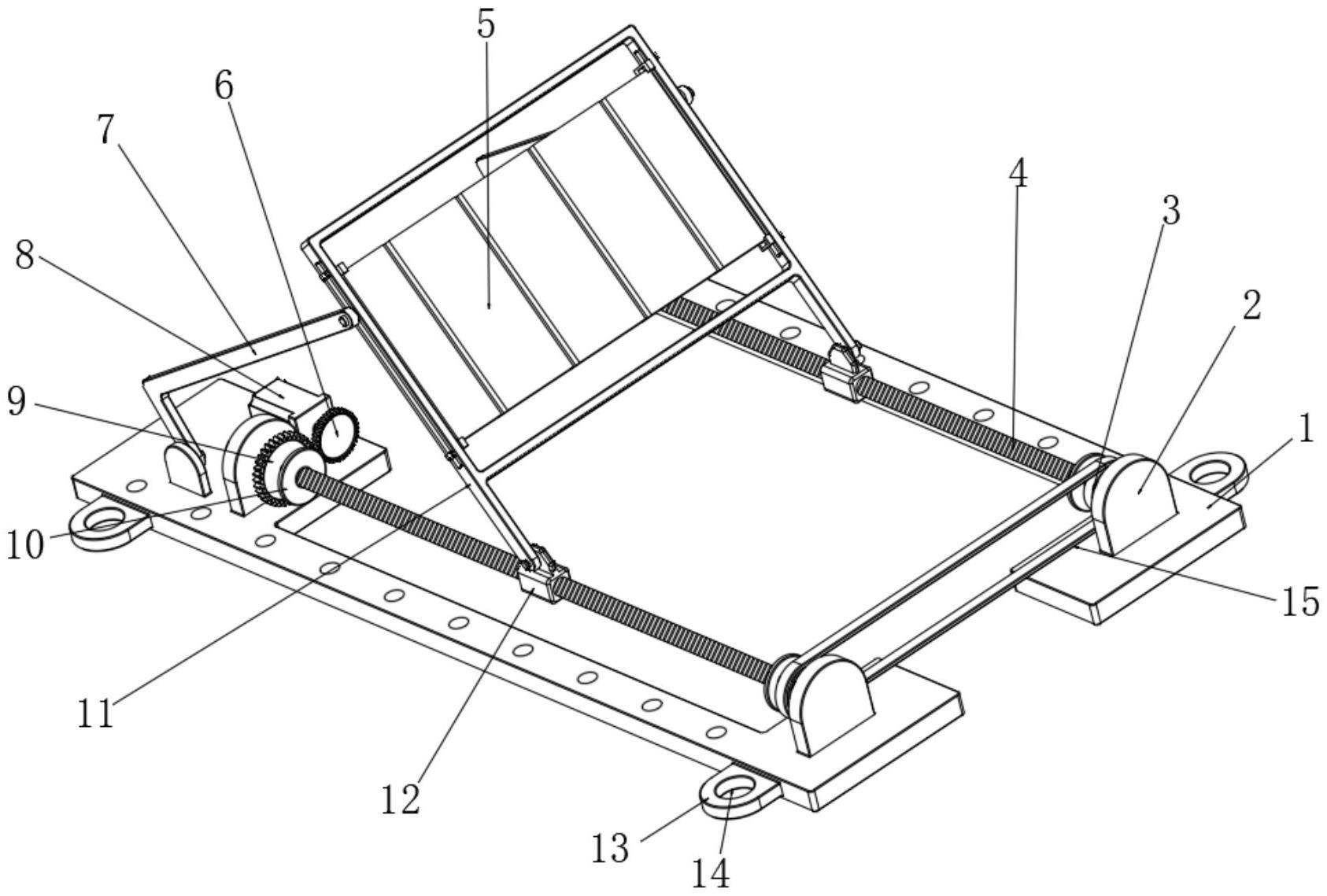

17.图1为本实用新型的主视立体示意图;
18.图2为本实用新型的正视平面图;
19.图3为本实用新型的安装框局部结构示意图;
20.图4为图3中a处放大图。
21.图中:1、底座;2、固定板;3、传动轮;4、螺纹杆;5、太阳能板;6、主动齿轮;7、连杆;8、步进电机;9、从动齿轮;10、限位板;11、安装框;12、滑块;13、支耳;14、安装孔;15、皮带;16、滑槽;17、固定块;18、弹簧;19、固定杆;20、开口槽。
具体实施方式
22.为了使本实用新型的目的、技术方案进行清楚、完整地描述,及优点更加清楚明白,以下结合附图对本实用新型实施例进行进一步详细说明。应当理解,此处所描述的具体实施例是本实用新型一部分实施例,而不是全部的实施例,仅仅用以解释本实用新型实施例,并不用于限定本实用新型实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.实施例一:请参阅图1至图4,本实用新型提供一种技术方案:一种光伏支架安装组件,包括:底座1,底座1顶端两侧均安装有固定板2,同侧固定板2相互靠近一侧均转动连接有螺纹杆4,螺纹杆4外周中部均螺纹连接有滑块12,滑块12顶部转动连接有安装框11,安装框11前后侧上部均通过连杆7和底座1活动相连;太阳能板5,设于安装框11内,工作人员通过启动步进电机8,能够驱动主动齿轮6转动,在从动齿轮9的协作下,能够驱动一侧螺纹杆4转动,由于螺纹杆4之间通过传动轮3和皮带15相连,能够实现螺纹杆4同步转动,由于螺纹的特性,能够实现滑块12沿着螺纹杆4轴向移动,在连杆7的协作下,能够调节安装框11的角度,进而能够调节太阳能板5的角度,使太阳光能够直接照射在太阳能板5上。
24.实施例二:
25.在实施例一的基础上,本实用新型实施例二中披露的一种光伏支架安装组件,其结构与实施例一中基本相同,其不同之处在于,安装框11前后侧中部均开设有滑槽16,滑槽16内均固定有固定杆19,固定杆19外周上下部均滑动有固定块17,固定块17远离安装框11一侧均开设有开口槽20,固定杆19外周上下部均套设有弹簧18,弹簧18均固定在固定块17和滑槽16侧壁之间,工作人员向两侧拉动固定块17,然后将太阳能板5放置在开口槽20内,松开固定块17,此时,在弹簧18的协作下,能够将太阳能板5固定在安装框11内,能够辅助工作人员快速安装光伏组件,能够增加工作人员安装的效率,前侧底座1顶端后部安装有步进电机8,前侧螺纹杆4外周靠近步进电机8一侧安装有从动齿轮9,步进电机8驱动端安装有主动齿轮6,主动齿轮6带动从动齿轮9转动,螺纹杆4外周远离步进电机8一侧均安装有传动轮3,传动轮3分别啮合在皮带15前后侧内部,通过启动步进电机8,能够驱动主动齿轮6转动,在从动齿轮9的协作下,能够驱动一侧螺纹杆4转动,由于螺纹杆4之间通过传动轮3和皮带15相连,能够实现螺纹杆4同步转动,由于螺纹的特性,能够实现滑块12沿着螺纹杆4轴向移
动,进而能够方便工作人员调节太阳能板5的角度,螺纹杆4外周两侧均安装有限位板10,由于螺纹杆4上设置有限位板10,能够避免滑块12在移动时与从动齿轮9或者传动轮3相接触,进而造成滑块12移动受到影响,底座1前后部两侧均安装有支耳13,支耳13内中部均开设有安装孔14。
26.本方案具体为:在对光伏组件进行安装时,工作人员向两侧拉动固定块17,然后将太阳能板5放置在开口槽20内,松开固定块17,此时,在弹簧18的协作下,能够将太阳能板5固定在安装框11内,能够辅助工作人员快速安装光伏组件,同时,工作人员通过启动步进电机8,能够驱动主动齿轮6转动,在从动齿轮9的协作下,能够驱动一侧螺纹杆4转动,由于螺纹杆4之间通过传动轮3和皮带15相连,能够实现螺纹杆4同步转动,由于螺纹的特性,能够实现滑块12沿着螺纹杆4轴向移动,在连杆7的协作下,能够调节安装框11的角度,进而能够调节太阳能板5的角度,使太阳光能够直接照射在太阳能板5上。
27.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
技术特征:1.一种光伏支架安装组件,其特征在于:所述安装组件包括:底座(1),底座(1)顶端两侧均安装有固定板(2),同侧固定板(2)相互靠近一侧均转动连接有螺纹杆(4),螺纹杆(4)外周中部均螺纹连接有滑块(12),滑块(12)顶部转动连接有安装框(11),安装框(11)前后侧上部均通过连杆(7)和底座(1)活动相连;太阳能板(5),设于安装框(11)内。2.根据权利要求1所述的一种光伏支架安装组件,其特征在于:所述安装框(11)前后侧中部均开设有滑槽(16),滑槽(16)内均固定有固定杆(19),固定杆(19)外周上下部均滑动有固定块(17),固定块(17)远离安装框(11)一侧均开设有开口槽(20)。3.根据权利要求2所述的一种光伏支架安装组件,其特征在于:所述固定杆(19)外周上下部均套设有弹簧(18),弹簧(18)均固定在固定块(17)和滑槽(16)侧壁之间。4.根据权利要求1所述的一种光伏支架安装组件,其特征在于:前侧所述底座(1)顶端后部安装有步进电机(8),前侧螺纹杆(4)外周靠近步进电机(8)一侧安装有从动齿轮(9),步进电机(8)驱动端安装有主动齿轮(6),主动齿轮(6)带动从动齿轮(9)转动。5.根据权利要求1所述的一种光伏支架安装组件,其特征在于:所述螺纹杆(4)外周远离步进电机(8)一侧均安装有传动轮(3),传动轮(3)分别啮合在皮带(15)前后侧内部。6.根据权利要求1所述的一种光伏支架安装组件,其特征在于:所述螺纹杆(4)外周两侧均安装有限位板(10)。7.根据权利要求1所述的一种光伏支架安装组件,其特征在于:所述底座(1)前后部两侧均安装有支耳(13),支耳(13)内中部均开设有安装孔(14)。
技术总结本实用新型涉及光伏支架安装技术领域,具体为一种光伏支架安装组件,所述安装组件包括:底座,底座顶端两侧均安装有固定板,同侧固定板相互靠近一侧均转动连接有螺纹杆,螺纹杆外周中部均螺纹连接有滑块,滑块顶部转动连接有安装框,安装框前后侧上部均通过连杆和底座活动相连;有益效果为:通过启动步进电机,能够驱动主动齿轮转动,在从动齿轮的协作下,能够驱动一侧螺纹杆转动,由于螺纹杆之间通过传动轮和皮带相连,能够实现螺纹杆同步转动,由于螺纹的特性,能够实现滑块沿着螺纹杆轴向移动,在连杆的协作下,能够调节安装框的角度,进而能够调节太阳能板的角度,使太阳光能够直接照射在太阳能板上。照射在太阳能板上。照射在太阳能板上。
技术研发人员:程开丽 曹江涛 程开平
受保护的技术使用者:安徽华江建设科技有限公司
技术研发日:2023.04.10
技术公布日:2023/10/27
