1.本实用新型涉及分娩栏领域，具体为一种方便拆卸的母猪分娩栏。


背景技术：

2.母猪分娩栏又叫母猪产床，适用于母猪产仔，仔猪哺乳阶段，母猪产床作为猪舍常见的一种必备产品，主要由母猪定位架、仔猪保温箱、复合电热板、复合漏粪板、仔猪围栏、母猪食槽以及小猪补料槽等部分组成。母猪产床便于对母猪和仔猪的饲养管理，干净卫生，护仔防压，减少养猪人员的劳动强度，从而受到养猪从业人员的热爱。
3.为了进一步提高分娩栏的灵活性，现有技术对分娩栏作出了诸多改进，如公开号为cn214339288u的专利公开了一种母猪分娩栏，包括底板、侧栏、前栏门和后栏门，侧栏设在底板上，前栏门、后栏门均设在侧栏之间；侧栏中的一个与底板固定连接、形成静置板，另一个与底板活动连接、形成活动板；侧栏的前端设有前立柱、后端设有后立柱；活动板的前立柱与底板固定连接，活动板和前立柱之间设有合页、活动连接，活动板的后立柱下端设有滑座，滑座设在底板上、与底板滑动连接，底板还相应的设有压盘，压盘设在滑座的上方、可以将滑座压紧。该申请提供的母猪分娩栏，通过合页，活动板向外、向内转动，调节侧栏之间的距离，分娩栏内的空间与母猪的体型相适应，母猪得到合适的躺卧空间，又能限制母猪活动，避免意外伤害小猪，保证分娩效果。
4.上述现有技术中有明显的有益效果，但仍存在不足：
5.现有技术中的侧栏均为一体焊接而成，但因侧栏的长度较长，且还有多根倾斜的隔离耙，在运输过程中占用面积大，搬运不便，且还可能对隔离耙造成挤压损坏，且部分构件损坏后不便拆卸更换，影响使用，为此提出了一种方便拆卸的母猪分娩栏。


技术实现要素：

6.针对现有技术的不足，本实用新型提供一种方便拆卸的母猪分娩栏，以解决背景技术提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种方便拆卸的母猪分娩栏，包括两个侧栏和分别活动安装在侧栏两端的前栏门和后栏门，侧栏包括两根支杆，两根支杆的一端分别固定连接有外套杆和内穿杆，内穿杆与外套杆的内壁滑动连接，两根支杆之间安装有两组侧杆，侧杆的两端均固定连接有抱箍，侧杆通过抱箍与支杆安装设置，位于下层的其中一个侧杆的外壁通过螺栓安装有多根隔离耙。
8.优选地，侧杆包括支撑套杆和支撑内杆，支撑内杆与支撑套杆的内壁滑动连接，两个抱箍分别固定连接在支撑内杆和支撑套杆的一端，多根隔离耙通过螺栓分别安装在支撑内杆和支撑套杆外。
9.优选地，支撑内杆和支撑套杆的外壁均开设有安装槽，隔离耙与安装槽插接。
10.优选地，外套杆、内穿杆、支撑内杆和支撑套杆的一端均开设有第一限位插孔，第一限位插孔内活动插接有插栓。
11.优选地，外套杆和支撑套杆的外壁均开设有第二限位插孔，外套杆和支撑套杆上的第二限位插孔分别与内穿杆和支撑内杆上的第一限位插孔对应。
12.优选地，安装槽为矩形结构，隔离耙与安装槽对应设置。
13.优选地，支杆的外壁开设有两个卡槽，卡槽与抱箍匹配设置。
14.与现有技术对比，本实用新型具备以下有益效果：
15.本实用新型通过设置侧栏由支杆、内穿杆、外套杆和侧杆组装而成，隔离耙通过螺栓安装在侧杆上，使得整体便于拆卸，拆分后存放和运输占用空间小还便于搬运，隔离耙在运输时还不会受到挤压损坏，若损坏也只需更损坏部分，更换成本低。
附图说明

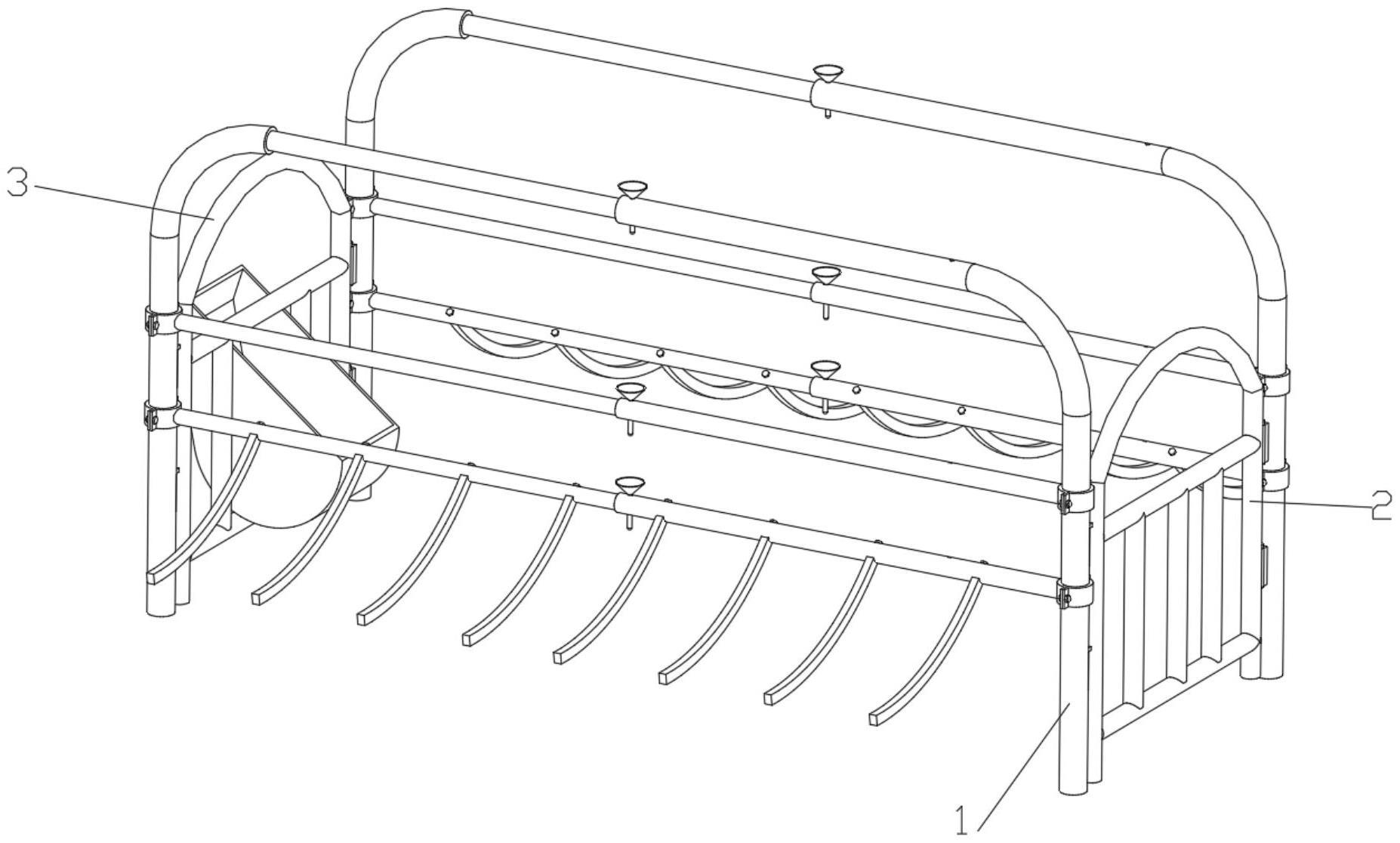

16.图1为本实用新型整体结构示意图；
17.图2为本实用新型侧栏的爆炸结构示意图；
18.图3为图2中a处结构示意图；
19.图4为图2中b处结构示意图。
20.图中：1、侧栏；2、前栏门；3、后栏门；4、支杆；5、内穿杆；6、外套杆；7、支撑内杆；8、支撑套杆；9、抱箍；10、卡槽；11、隔离耙；12、安装槽；13、第一限位插孔；14、插栓；15、第二限位插孔；16、侧杆。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-4，一种方便拆卸的母猪分娩栏，包括两个侧栏1和分别活动安装在侧栏1两端的前栏门2和后栏门3，侧栏1包括两根支杆4，两根支杆4的一端分别固定连接有外套杆6和内穿杆5，内穿杆5与外套杆6的内壁滑动连接，两根支杆4之间安装有两组侧杆16，侧杆16的两端均固定连接有抱箍9，侧杆16通过抱箍9与支杆4安装设置，位于下层的其中一个侧杆16的外壁通过螺栓安装有多根隔离耙11。
23.请参阅图1、2，本实用新型中的分娩栏结构与现有的分娩栏结构类似，如公开号为cn214339288u的专利公开的一种母猪分娩栏，本实用新型的主要改进点在于方便对分娩栏进行拆卸。本实用新型在使用时，将其中一根支杆4一端的内穿杆5插入另一支杆4一端的外套杆6内，调整两根支杆4之间的间距，此时将侧杆16通过抱箍9安装在两根支杆4之间，再将多根隔离耙11通过螺栓安装在侧杆16上及完成了侧栏1的拼装，将前栏门2和后栏门3通过现有结构分别安装在两个侧栏1的两端即完成了分娩栏的安装，最后将安装好的分娩栏安装在产床上即可，侧栏1由多个机构组装而成，整体拆装方便，侧栏1拆分后存放和运输占用空间小还便于搬运，隔离耙11在运输时还不会受到挤压损坏，若侧栏1中的部分结构损坏也只需更损坏部分，更换成本低。
24.请参阅图2，侧杆16包括支撑套杆8和支撑内杆7，支撑内杆7与支撑套杆8的内壁滑动连接，两个抱箍9分别固定连接在支撑内杆7和支撑套杆8的一端，多根隔离耙11通过螺栓
分别安装在支撑内杆7和支撑套杆8外，若分娩栏不使用时，可将两根支杆4相互拉近，支杆4带动支撑内杆7向支撑套杆8内滑动，内穿杆5向外套杆6内滑动，在需要拆卸的存放的情况下，缩小两根支杆4的间距可减少存放时占用面积，同时方便下次使用。
25.请参阅图4，支撑内杆7和支撑套杆8的外壁均开设有安装槽12，隔离耙11与安装槽12插接，隔离耙11在与支撑内杆7和支撑套杆8进行安装时，将隔离耙11的一端插入安装槽12内，将螺栓从支撑内杆7或和支撑套杆8的外壁穿至安装槽12内与隔离耙11的一端螺纹连接，即可实现隔离耙11的安装，安装槽12可对隔离耙11进行限制，以增加隔离耙11的安装强度。
26.请参阅图3，外套杆6、内穿杆5、支撑内杆7和支撑套杆8的一端均开设有第一限位插孔13，第一限位插孔13内活动插接有插栓14，在分娩栏展开使用时，拉动两个支杆4远离，使内穿杆5从外套杆6内滑出，支撑内杆7从支撑套杆8内滑出，直至内穿杆5上的第一限位插孔13与外套杆6上的第一限位插孔13对应、支撑内杆7上的第一限位插孔13与支撑套杆8上的第一限位插孔13对应，此时使用多根插栓14分别从内穿杆5上的第一限位插孔13、支撑套杆8上的第一限位插孔13插入，多根插栓14会分别插入内穿杆5上的第一限位插孔13和支撑内杆7上的第一限位插孔13，对内穿杆5与外套杆6之间和支撑套杆8与支撑内杆7之间进行限制，以增加整体的连接强度和稳定性给。
27.请参阅图4，外套杆6和支撑套杆8的外壁均开设有第二限位插孔15，外套杆6和支撑套杆8上的第二限位插孔15分别与内穿杆5和支撑内杆7上的第一限位插孔13对应，在两根支杆4靠近收起时，将多根插栓14从第二限位插孔15插入，多根插栓14分别插入支撑内杆7上的第一限位插孔13和内穿杆5上的第一限位插孔13内，对内穿杆5与外套杆6之间和支撑套杆8与支撑内杆7之间进行限制，使两根支杆4无法远离，以便于搬运。
28.请参阅图4，安装槽12为矩形结构，隔离耙11与安装槽12对应设置，矩形设置的安装槽12在隔离耙11插入后和对其进行限制，使其无法转动，方便螺栓与隔离耙11的连接。
29.请参阅图2，支杆4的外壁开设有两个卡槽10，卡槽10与抱箍9匹配设置，支撑套杆8和支撑内杆7在与支杆4连接时，将支撑套杆8和支撑内杆7端部的抱箍9卡入卡槽10内再进行安装，卡槽10可对抱箍9进行限制，使其无法滑动，以增加对支撑套杆8和支撑内杆7安装限制。
30.显然，本实用新型的上述实施例仅仅是为了清楚说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。
