一种可自浇灌的火龙果种植架的制作方法-j9九游会真人

1.本实用新型涉及种植架技术领域，具体为一种可自浇灌的火龙果种植架。


背景技术：

2.火龙果是仙人掌科、量天尺属量天尺的栽培品种，攀援肉质灌木，具气根。分枝多数，延伸，叶片棱常翅状，边缘波状或圆齿状，深绿色至淡蓝绿色，骨质；花漏斗状，于夜间开放；鳞片卵状披针形至披针形，萼状花被片黄绿色，线形至线状披针形，瓣状花被片白色，长圆状倒披针形，花丝黄白色，花柱黄白色，浆果红色，长球形，果脐小，果肉白色、红色。而在火龙果的种植过程中，尤其需要一种火龙果种植用的种植架，现有的火龙果种植架仍然存在以下不足：
3.如中国专利授权公开号cn213343559u，公开日2021年06月04日，公开了一种用于火龙果的种植架，现有的火龙果浇灌方式往往是工作人员手动利用水管对火龙果进行浇灌，这种浇灌方式不仅劳动强度大，造成水资源浪费，还容易因浇灌过度造成水土流失，影响火龙果的生长。
4.所以我们提出了一种可自浇灌的火龙果种植架，以便于解决上述中提出的问题。


技术实现要素：

5.本实用新型的目的在于提供一种可自浇灌的火龙果种植架，以解决上述背景技术提出的目前市场上的火龙果浇灌方式往往是工作人员手动利用水管对火龙果进行浇灌，导致工作人员劳动强度大，且不利于火龙果生长的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种可自浇灌的火龙果种植架，包括种植架本体和支撑底座，所述种植架本体的表面设置有支撑架，且支撑架的一侧设置有连接架，并且连接架的表面开设有连接孔，同时支撑架的顶端设置有固定架，所述固定架的内部设置有电动滑轨，且电动滑轨的内部活动设置有电动滑块，并且电动滑块的内部设置有喷淋管，同时喷淋管的表面设置有喷淋头，所述喷淋管的一端设置有连接管，且种植架本体的表面设置有种植槽，并且种植槽的内壁表面设置有湿度传感器，同时种植槽的底部设置有种植栏，所述种植栏的底部设置有沥水槽，且沥水槽的内部设置有过滤网，并且过滤网的两端通过固定滑块和固定滑槽与种植架本体相连接，同时过滤网的底部设置有滤水槽，所述滤水槽通过通水管与储水槽相通，且储水槽的一侧设置有水泵，并且储水槽的一侧设置有进水口，同时种植架本体的表面通过合页安装有开合门，所述种植架本体的底部设置有支撑底座。
7.优选的，所述连接孔在连接架的表面呈等列分布，且连接架关于种植架本体的中心对称设置，并且连接架与支撑架为焊接连接，可以根据火龙果的种植需要安装上固定架，为火龙果的生产提供支撑辅助。
8.优选的，所述喷淋头在喷淋管呈等列分布，且喷淋管通过电动滑轨和电动滑块与固定架构成滑动结构，方便对火龙果进行浇灌，有利于火龙果的种植生长。
9.优选的，所述湿度传感器与水泵为电性连接，且水泵与储水槽和连接管均为管道连接，可以根据种植火龙果的土壤的湿度对火龙果进行浇灌，有效减少工作人员的工作难度。
10.优选的，所述开合门的位置与过滤网的位置相匹配，且过滤网通过固定滑块和固定滑槽与种植架本体构成滑动结构，且固定滑块为工字型结构，方便工作人员对过滤网进行更换，有效增加火龙果种植架的实用性。
11.优选的，所述支撑底座与种植架本体为焊接连接，且支撑底座关于种植架本体的中心对称设置有四个，并且支撑底座的底部可拆卸安装有万向轮，为火龙果种植架提供支撑力，增加火龙果种植架使用过程中的稳定性。
12.与现有技术相比，本实用新型的有益效果是：
13.1、该可自浇灌的火龙果种植架设置有湿度传感器，通过湿度传感器、水泵、喷淋管和喷淋头的配合使用下，火龙果种植架可以根据湿度传感器的作用下对火龙果进行浇灌，有效减少工作人员的工作效率，增加火龙果种植架的自动化效果，同时喷淋管通过电动滑轨和电动滑块与固定架构成滑动结构，可以对火龙果进行均匀的浇灌，有利于火龙果的生长；
14.2、该可自浇灌的火龙果种植架设置有连接架，可以根据火龙果的种植需要安装上固定架，为火龙果的生产提供支撑辅助，同时种植槽的底部设置有沥水槽，可以将浇灌多余的进行过滤再次利用，有效减少资源浪费，有效增加火龙果种植架的实用性。
附图说明

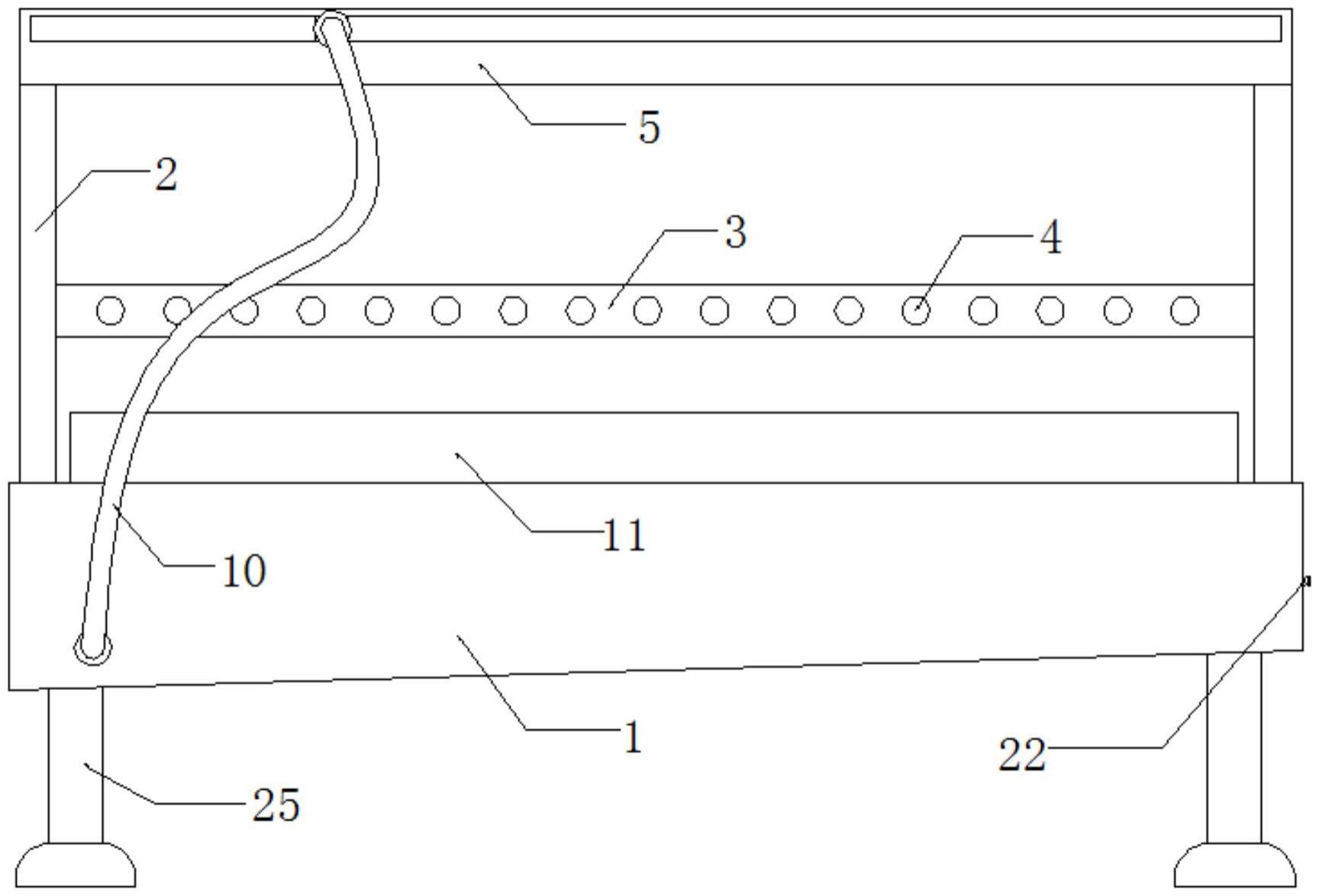

15.图1为本实用新型正视结构示意图；
16.图2为本实用新型正面剖视结构示意图；
17.图3为本实用新型侧视结构示意图；
18.图4为本实用新型固定架剖视结构示意图。
19.图中：1、种植架本体；2、支撑架；3、连接架；4、连接孔；5、固定架；6、电动滑轨；7、电动滑块；8、喷淋管；9、喷淋头；10、连接管；11、种植槽；12、湿度传感器；13、种植栏；14、沥水槽；15、过滤网；16、固定滑块；17、固定滑槽；18、滤水槽；19、通水管；20、储水槽；21、水泵；22、进水口；23、合页；24、开合门；25、支撑底座。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-4，本实用新型提供一种技术方案：一种可自浇灌的火龙果种植架，包括种植架本体1和支撑底座25，种植架本体1的表面设置有支撑架2，且支撑架2的一侧设置有连接架3，并且连接架3的表面开设有连接孔4，连接孔4在连接架3的表面呈等列分布，且连接架3关于种植架本体1的中心对称设置，并且连接架3与支撑架2为焊接连接，保证连接架3使用过程中的牢固程度，同时支撑架2的顶端设置有固定架5；
22.固定架5的内部设置有电动滑轨6，且电动滑轨6的内部活动设置有电动滑块7，并且电动滑块7的内部设置有喷淋管8，同时喷淋管8的表面设置有喷淋头9，喷淋头9在喷淋管8呈等列分布，且喷淋管8通过电动滑轨6和电动滑块7与固定架5构成滑动结构，带动喷淋管8进行移动，可以对火龙果进行均匀的浇灌，有利于火龙果的生长，喷淋管8的一端设置有连接管10，且种植架本体1的表面设置有种植槽11，并且种植槽11的内壁表面设置有湿度传感器12，同时种植槽11的底部设置有种植栏13；
23.种植栏13的底部设置有沥水槽14，且沥水槽14的内部设置有过滤网15，并且过滤网15的两端通过固定滑块16和固定滑槽17与种植架本体1相连接，同时过滤网15的底部设置有滤水槽18，滤水槽18通过通水管19与储水槽20相通，且储水槽20的一侧设置有水泵21，湿度传感器12与水泵21为电性连接，且水泵21与储水槽20和连接管10均为管道连接，结构简单，方便工作人员进行安装使用，并且储水槽20的一侧设置有进水口22，同时种植架本体1的表面通过合页23安装有开合门24；
24.开合门24的位置与过滤网15的位置相匹配，且过滤网15通过固定滑块16和固定滑槽17与种植架本体1构成滑动结构，且固定滑块16为工字型结构，有效防止滤水槽18内的水分进入固定滑槽17内部，避免影响火龙果种植架的使用寿命，种植架本体1的底部设置有支撑底座25，支撑底座25与种植架本体1为焊接连接，且支撑底座25关于种植架本体1的中心对称设置有四个，并且支撑底座25的底部可拆卸安装有万向轮，方便火龙果种植架进行移动，有效减少工作人员搬运过程中的操作难度。
25.工作原理：在使用该可自浇灌的火龙果种植架时，首先将火龙果种植在种植槽11的内部，然后在湿度传感器12的作用下，对火龙果的种植土壤进行检测，当水分不够时启动水泵21将储水槽20内部的水分通过喷淋头9对火龙果进行浇灌，同时电动滑轨6和电动滑块7会带动喷淋管8进行横向移动，方便对火龙果进行均匀的浇灌，同时多余的水分经过过滤网15的作用下再次进入储水槽20的内部，方便再次浇灌，同时有效减少水源浪费，然后可以根据火龙果的生长情况在连接架3的内部安装上辅助生长的辅助支架。
26.从而完成一系列工作，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
27.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
