1.本实用新型涉及一种防胀气奶瓶，属于生活用品技术领域。


背景技术：

2.常规奶瓶一般为较硬的材料制成，在使用过程中，为平衡奶瓶内外的气压，通常在奶嘴处设有进气孔，当瓶内液体被吸出后，空气从进气孔进入瓶内，平衡内外气压，但喂食过程中，空气从奶嘴进入奶瓶后，容易随着液体被小孩吸食，导致使小孩胃部不适及腹泻。


技术实现要素：

3.为了克服背景技术中存在的问题，本实用新型通过将常规硬质奶瓶替换为软质奶袋，同时采用无进气孔设计，利用底部软胶奶袋的内缩变形，将液体排出。
4.为了克服背景技术中存在的问题，本实用新型通过如下技术方案实现：
5.所述防胀气奶瓶包括奶嘴、锁紧环、螺纹圈、奶袋，所述奶嘴底部设有第一卡接环，锁紧环上对应第一卡接环设有第二卡接环，且奶嘴与锁紧环卡接相连，所述奶袋为软胶制成，且奶袋顶部设有安装槽，安装槽内安装有螺纹圈，所述奶袋通过螺纹圈与锁紧环相连。
6.优选地，所述螺纹圈的厚度与安装槽的深度相对应。
7.优选地，所述锁紧环上设有便于使用的把手。
8.本实用新型的有益效果为：
9.本实用新型通过将常规硬质奶瓶替换为软质奶袋，同时采用无进气孔设计，进行吸奶时，随着内部液体减少，底部软胶奶袋相应内缩，从而减少喂食过程中进入小孩胃部的空气，同时，本装置结构简单，容易装拆及清洗。
附图说明

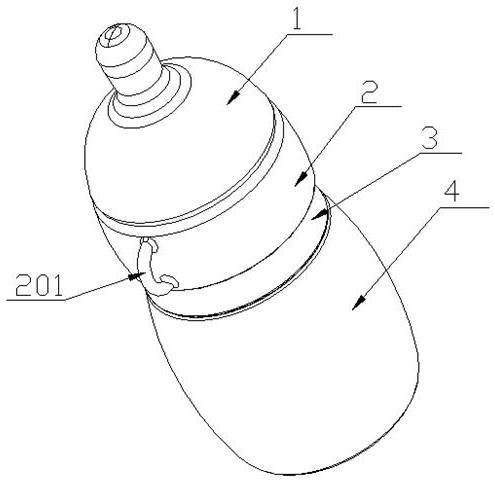

10.图1为防胀气奶瓶结构示意图；
11.图2为本实用新型局部结构示意图；
12.图3为本实用新型局部结构示意图；
13.图4为本实用新型局部结构示意图；
14.图5为本实用新型局部结构示意图；
15.图6为本实用新型剖视图。
16.图中标号为：1-奶嘴、101-第一卡接环、2-锁紧环、201-把手、202-第二卡接环、203-内螺纹、3-螺纹圈、301-外螺纹、4-奶袋、401-安装槽。
具体实施方式
17.为了使本实用新型的目的、技术方案、达成目的与效果明显易懂，下面将结合附图，对本实用新型的优选实施例进行详细的说明，以便技术人员理解。
18.需要说明的是，在本实用新型的描述中，若无明确的规定和限定，术语“安装”、“相
连”、“连接”、“相连接”等应做广义理解，即可以是固定连接，也可以是可拆卸连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。
19.如图1-6所示，所述防胀气奶瓶包括奶嘴1、锁紧环2、螺纹圈3、奶袋4，所述奶嘴1为食用级硅胶制成，且奶嘴1采用无进气孔的设计，奶嘴1底部还设有第一卡接环101。所述锁紧环2上对应第一卡接环101设有第二卡接环202，奶嘴1通过卡接与锁紧环2相连，方便进行拆装，使用后可将奶嘴1与锁紧环2拆开进行清洗，保证奶瓶的卫生。所述奶袋4为软胶制成，奶袋4顶部设有安装槽401，安装槽401内通过粘接固定安装有螺纹圈3，且螺纹圈3上设有外螺纹301，锁紧环2上设有对应外螺纹301的内螺纹203，所述锁紧环2与螺纹圈3通过螺纹相连。如图6所示，使用时，当奶袋4装好液体后，通过旋转锁紧环2，带动奶嘴1下移，从而使奶嘴1底面与奶袋4顶面贴合，从而进行密封，防止液体漏出。进行吸奶时，随着内部液体减少，底部软胶奶袋4相应内缩，且不会产生较大的负压，从而使液体相应排出，减少进入小孩胃部的空气。
20.在本实施例中，所述螺纹圈3的厚度与安装槽401的深度相对应，保证螺纹圈3粘接固定在安装槽401内后，螺纹圈3的外侧表面与奶袋4的外表面齐平，保证使用时握持本装置的舒适性。
21.在本实施例中，锁紧环2与螺纹圈3均采用硬胶制作，且锁紧环2上还设有把手201，在保证密封效果的同时，方便进行使用。
22.最后说明的是，以上优选实施例仅用以说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其做出各种改变，而不偏离本实用新型权利要求书所限定的范围。


技术特征：
1.一种防胀气奶瓶，其特征在于：所述防胀气奶瓶包括奶嘴（1）、锁紧环（2）、螺纹圈（3）、奶袋（4），所述奶嘴（1）底部设有第一卡接环（101），锁紧环（2）上对应第一卡接环（101）设有第二卡接环（202），且奶嘴（1）与锁紧环（2）卡接相连，所述奶袋（4）为软胶制成，且奶袋（4）顶部设有安装槽（401），安装槽（401）内嵌设有螺纹圈（3），所述螺纹圈（3）与锁紧环（2）可拆卸式连接。2.根据权利要求1所述的一种防胀气奶瓶，其特征在于：所述螺纹圈（3）的厚度与安装槽（401）的深度相对应。3.根据权利要求1或2所述的一种防胀气奶瓶，其特征在于：所述锁紧环（2）上设有便于使用的把手（201）。

技术总结
本实用新型涉及一种防胀气奶瓶，属于生活用品技术领域；所述防胀气奶瓶包括奶嘴、锁紧环、螺纹圈、奶袋，所述奶嘴底部设有第一卡接环，锁紧环上对应第一卡接环设有第二卡接环，且奶嘴与锁紧环卡接相连，所述奶袋为软胶制成，且奶袋顶部设有安装槽，安装槽内安装有螺纹圈，所述奶袋通过螺纹圈与锁紧环相连。本实用新型通过将常规硬质奶瓶替换为软质奶袋，同时采用无进气孔设计，利用底部软胶奶袋的内缩变形，将液体排出。将液体排出。将液体排出。


技术研发人员：吕克麟
受保护的技术使用者：中山市卫宝婴儿用品有限公司
技术研发日：2023.04.04
技术公布日：2023/10/27
