1.本实用新型涉及老鼠诱捕技术领域，尤其涉及一种诱捕设备。


背景技术：

2.老鼠是哺乳纲、啮齿目、鼠科的啮齿类动物，俗称“耗子”，是哺乳动物中繁殖最快、生存能力很强的动物，适应能力很强，几乎什么都吃，在什么地方都能住，老鼠会打洞、上树，并能传播鼠疫、流行性出血热、钩端螺旋体病等病源，在我国现有的捕鼠装置种类繁多，在家庭生活当中使用最多且简单操作的捕鼠装置那就是使用捕鼠夹和粘鼠板，捕鼠夹和粘鼠板大多都只能实现个体捕捉，使用后还需手动将其重置，使用较为不便。
3.针对上述问题，现有技术专利公开号cn215957977u公开了一种新型老鼠诱捕系统，包括台阶、垫板、捕鼠箱、诱鼠管、铰接件、配重块、捕鼠诱饵、滚轮等部件，老鼠在捕鼠诱饵的引诱下进入诱鼠管内，随着老鼠在诱鼠管内逐渐靠近捕鼠诱饵，会打破诱鼠管的平衡，在铰接件的作用下诱鼠管向捕鼠箱内倾斜，从而将诱鼠管内的老鼠倒入捕鼠箱内，老鼠进入捕鼠箱内后，在配重块的作用下，诱鼠管复位重新保持平衡状态，用于引诱下一只老鼠，实现批量捕捉。
4.但在上述方式中，由于老鼠需要爬过台阶才能进入诱鼠管内，导致老鼠易从台阶上滑落而影响捕鼠效果。


技术实现要素：

5.本实用新型的目的在于提供一种诱捕设备，旨在解决现有技术中由于老鼠需要爬过台阶才能进入诱鼠管内，导致老鼠易从台阶上滑落而影响捕鼠效果的技术问题。
6.为实现上述目的，本实用新型采用的一种诱捕设备，包括捕鼠箱和诱捕机构，所述诱捕机构包括控制器、感应器、驱动件、盘体、抵持杆、中空块、横板、竖板、连接块和遮挡板，所述捕鼠箱设置有滑槽和通孔，所述遮挡板与所述滑槽滑动连接，所述控制器、所述感应器和所述驱动件均设置在所述捕鼠箱内，所述感应器和所述驱动件均与所述控制器连接，所述驱动件的输出端与所述盘体固定连接，所述竖板与所述捕鼠箱固定连接，所述横板的一端与所述中空块固定连接，所述横板的另一端贯穿所述竖板，所述中空块设置有抵持孔，所述连接块的两端分别与所述横板和所述遮挡板铰接，所述抵持杆的一端与所述盘体固定连接，所述抵持杆的另一端贯穿所述抵持孔。
7.其中，所述诱捕机构还包括粘鼠板，所述粘鼠板设置在所述捕鼠箱内，所述粘鼠板用于放置诱饵。
8.其中，所述诱捕机构还包括支块，所述捕鼠箱还设置有凹槽，所述支块的一端与所述横板固定连接，所述支块的另一端与所述滑槽滑动连接。
9.其中，所述驱动件包括支板和第一电机，所述支板与所述捕鼠箱固定连接，所述第一电机安装在所述支板上。
10.其中，所述诱捕设备还包括散发机构，所述散发机构设置在所述捕鼠箱内，且所述
散发机构远离所述通孔。
11.其中，所述散发机构包括第二电机和扇叶，所述第二电机安装在所述捕鼠箱上，所述第二电机的输出端与所述扇叶固定连接。
12.其中，所述散发机构还包括防护件，所述防护件与所述捕鼠箱固定连接，所述防护件上设置有多个通风口。
13.本实用新型的一种诱捕设备，通过设置所述诱捕机构，在具体进行使用时，将诱饵置于所述诱捕箱内，打开所述驱动件，所述驱动件的输出端正转带动所述盘体转动，所述盘体带动所述抵持杆在所述抵持孔内滑动，所述抵持杆在滑动的同时抵持所述中空块移动，所述中空块带动所述横板在所述竖板上滑动，所述横板带动所述连接块的两端分别在所述横板和所述遮挡板上转动，所述连接块在转动的同时带动所述遮挡板向上移动，使得不再遮挡所述通孔，此时老鼠根据诱饵散发的味道经所述通孔进入所述捕鼠箱内，当所述感应器感应到有老鼠经过后，将信息传输至所述控制器，所述控制器带动所述驱动件反转，所述驱动件带动所述盘体转动，所述盘体带动所述抵持杆在所述抵持孔内滑动，所述抵持杆在滑动的同时抵持所述中空块移动，所述中空块带动所述横板在所述竖板上滑动，所述横板带动所述连接块的两端分别在所述横板和所述遮挡板上转动，所述连接块在转动的同时带动所述遮挡板在所述滑槽内向下滑动，遮挡所述通孔，从而将老鼠困在所述捕鼠箱内，完成捕鼠，以此方式老鼠不再需要爬过台阶，保证了捕鼠效果。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
15.图1是本实用新型的第一实施例的结构示意图。
16.图2是本实用新型的第一实施例的主视图。

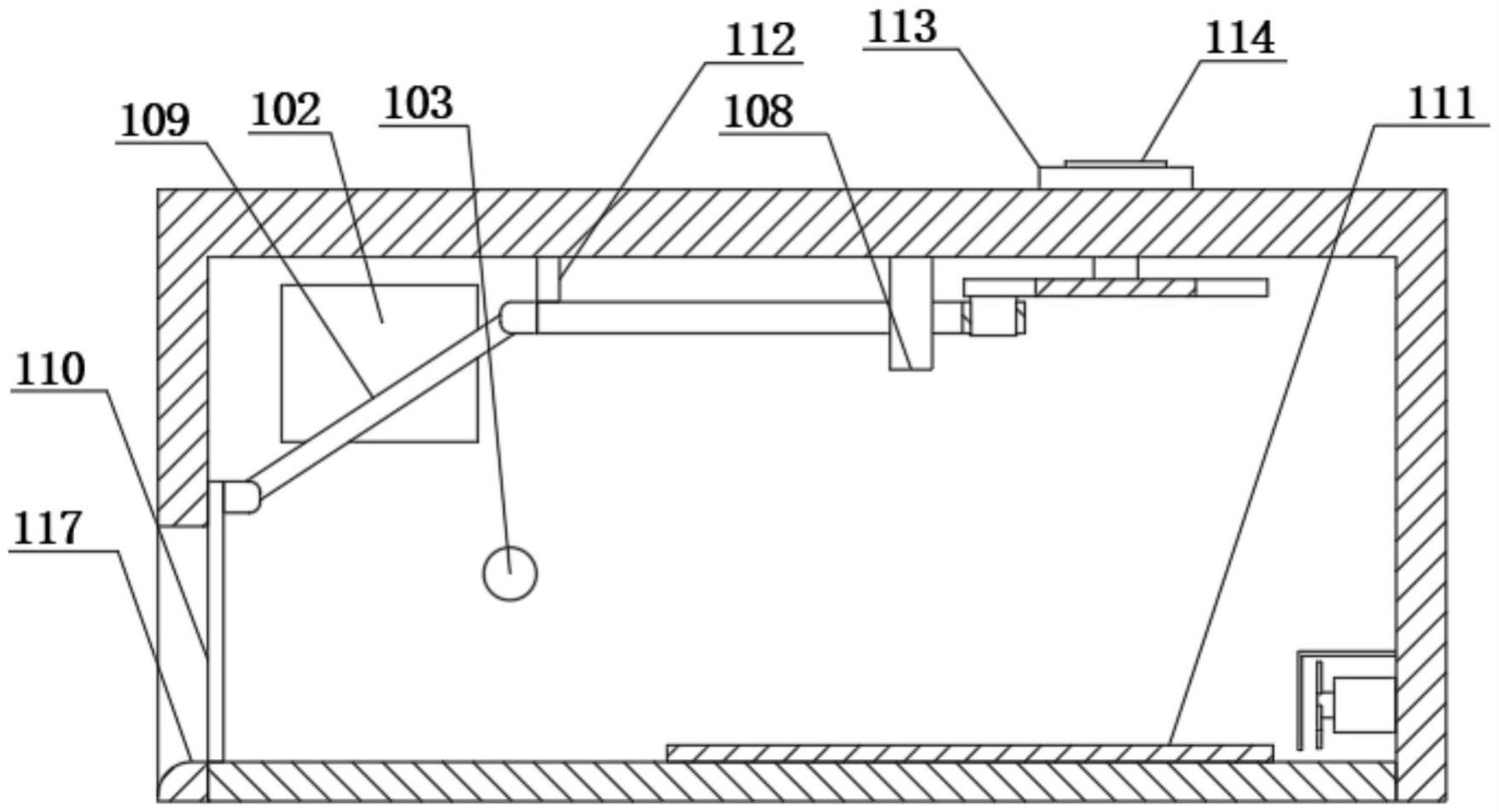

17.图3是本实用新型的图1的a-a线结构剖视图。
18.图4是本实用新型的图1的b-b线结构剖视图。
19.图5是本实用新型的图2的c-c线结构剖视图。
20.图6是本实用新型的第二实施例的内部结构示意图。
21.101-捕鼠箱、102-控制器、103-感应器、104-盘体、105-抵持杆、106-中空块、107-横板、108-竖板、109-连接块、110-遮挡板、111-粘鼠板、112-支块、113-支板、114-第一电机、115-滑槽、116-凹槽、117-通孔、118-抵持孔、201-第二电机、202-扇叶、203-防护件、204-通风口。
具体实施方式
22.第一实施例：
23.请参阅图1～图5，其中图1是本实用新型的第一实施例的结构示意图，图2是本实用新型的第一实施例的主视图，图3是本实用新型的图1的a-a线结构剖视图，图4是本实用新型的图1的b-b线结构剖视图，图5是本实用新型的图2的c-c线结构剖视图。
24.本实用新型提供一种诱捕设备：包括捕鼠箱101和诱捕机构，所述诱捕机构包括控制器102、感应器103、驱动件、盘体104、抵持杆105、中空块106、横板107、竖板108、连接块109、遮挡板110、粘鼠板111和支块112，所述驱动件包括支板113和第一电机114，前述方案解决了现有技术中由于老鼠需要爬过台阶才能进入诱鼠管内，导致老鼠易从台阶上滑落而影响捕鼠效果的技术问题。
25.针对本具体实施方式，所述捕鼠箱101置于地面进行支撑，且用于对老鼠进行暂存。
26.其中，所述捕鼠箱101设置有滑槽115和通孔117，所述遮挡板110与所述滑槽115滑动连接，所述控制器102、所述感应器103和所述驱动件均设置在所述捕鼠箱101内，所述感应器103和所述驱动件均与所述控制器102连接，所述驱动件的输出端与所述盘体104固定连接，所述竖板108与所述捕鼠箱101固定连接，所述横板107的一端与所述中空块106固定连接，所述横板107的另一端贯穿所述竖板108，所述中空块106设置有抵持孔118，所述连接块109的两端分别与所述横板107和所述遮挡板110铰接，所述抵持杆105的一端与所述盘体104固定连接，所述抵持杆105的另一端贯穿所述抵持孔118，通过设置所述诱捕机构，在具体进行使用时，将诱饵置于所述诱捕箱内，打开所述驱动件，所述驱动件的输出端正转带动所述盘体104转动，所述盘体104带动所述抵持杆105在所述抵持孔118内滑动，所述抵持杆105在滑动的同时抵持所述中空块106移动，所述中空块106带动所述横板107在所述竖板108上滑动，所述横板107带动所述连接块109的两端分别在所述横板107和所述遮挡板110上转动，所述连接块109在转动的同时带动所述遮挡板110向上移动，使得不再遮挡所述通孔117，此时老鼠根据诱饵散发的味道经所述通孔117进入所述捕鼠箱101内，当所述感应器103感应到有老鼠经过后，将信息传输至所述控制器102，所述控制器102带动所述驱动件反转，所述驱动件带动所述盘体104转动，所述盘体104带动所述抵持杆105在所述抵持孔118内滑动，所述抵持杆105在滑动的同时抵持所述中空块106移动，所述中空块106带动所述横板107在所述竖板108上滑动，所述横板107带动所述连接块109的两端分别在所述横板107和所述遮挡板110上转动，所述连接块109在转动的同时带动所述遮挡板110在所述滑槽115内向下滑动，遮挡所述通孔117，从而将老鼠困在所述捕鼠箱101内，完成捕鼠，以此方式老鼠不再需要爬过台阶，保证了捕鼠效果。
27.其次，所述粘鼠板111设置在所述捕鼠箱101内，所述粘鼠板111用于放置诱饵，通过设置所述粘鼠板111，可以将老鼠困在所述粘鼠板111上，能够批量捕鼠。
28.同时，所述捕鼠箱101还设置有凹槽116，所述支块112的一端与所述横板107固定连接，所述支块112的另一端与所述滑槽115滑动连接，通过设置所述支块112，在所述横板107移动时，所述横板107带动所述支块112在所述凹槽116内滑动，以此能够提升所述横板107的稳定性。
29.另外，所述支板113与所述捕鼠箱101固定连接，所述第一电机114安装在所述支板113上，通过设置所述支板113和所述第一电机114，可以通过所述支板113将所述第一电机114固定在所述捕鼠箱101上。
30.使用本实施例的一种诱捕设备，通过设置所述诱捕机构，在具体进行使用时，将诱饵置于所述诱捕箱内，打开所述驱动件，所述驱动件的输出端正转带动所述盘体104转动，所述盘体104带动所述抵持杆105在所述抵持孔118内滑动，所述抵持杆105在滑动的同时抵
持所述中空块106移动，所述中空块106带动所述横板107在所述竖板108上滑动，所述横板107带动所述连接块109的两端分别在所述横板107和所述遮挡板110上转动，所述连接块109在转动的同时带动所述遮挡板110向上移动，使得不再遮挡所述通孔117，此时老鼠根据诱饵散发的味道经所述通孔117进入所述捕鼠箱101内，当所述感应器103感应到有老鼠经过后，将信息传输至所述控制器102，所述控制器102带动所述驱动件反转，所述驱动件带动所述盘体104转动，所述盘体104带动所述抵持杆105在所述抵持孔118内滑动，所述抵持杆105在滑动的同时抵持所述中空块106移动，所述中空块106带动所述横板107在所述竖板108上滑动，所述横板107带动所述连接块109的两端分别在所述横板107和所述遮挡板110上转动，所述连接块109在转动的同时带动所述遮挡板110在所述滑槽115内向下滑动，遮挡所述通孔117，从而将老鼠困在所述捕鼠箱101内，完成捕鼠，以此方式老鼠不再需要爬过台阶，保证了捕鼠效果。
31.第二实施例：
32.在第一实施例的基础上，请参阅图6，图6是本实用新型的第二实施例的内部结构示意图。
33.本实用新型提供了一种诱捕设备还包括散发机构，所述散发机构包括第二电机201、扇叶202和防护件203。
34.针对本具体实施方式，所述散发机构设置在所述捕鼠箱101内，且所述散发机构远离所述通孔117，通过设置所述散发机构，可以使得诱饵的味道散发效果更充分，引诱效果更佳。
35.其中，所述第二电机201安装在所述捕鼠箱101上，所述第二电机201的输出端与所述扇叶202固定连接，打开所述第二电机201，所述第二电机201的输出端带动所述扇叶202转动，所述扇叶202转动产生的风将诱饵的味道吹散至所述通孔117处排出，可以使得诱饵的味道散发效果更充分，引诱效果更佳。
36.其次，所述防护件203与所述捕鼠箱101固定连接，所述防护件203上设置有多个通风口204，通过设置所述防护件203，可以对所述第二电机201和所述扇叶202进行保护。
37.使用本实施例的一种诱捕设备，打开所述第二电机201，所述第二电机201的输出端带动所述扇叶202转动，所述扇叶202转动产生的风将诱饵的味道吹散至所述通孔117处排出，可以使得诱饵的味道散发效果更充分，引诱效果更佳，通过设置所述防护件203，可以对所述第二电机201和所述扇叶202进行保护。
38.以上所揭露的仅为本实用新型一种较佳实施例而已，当然不能以此来限定本实用新型之权利范围，本领域普通技术人员可以理解实现上述实施例的全部或部分流程，并依本实用新型权利要求所作的等同变化，仍属于实用新型所涵盖的范围。
