1.本实用新型涉及一种喂料槽,尤其是一种防撒喂料槽。
背景技术:2.牲畜的喂料槽通常是个单独部件,牲畜使用时,会发生料槽的移动,会影响牲畜的使用。
3.除此之外,现有料槽还存在容易撒漏问题,造成饲料的浪费以及饲料被污染影响牲畜的健康。
技术实现要素:4.本实用新型设计了一种防撒喂料槽,其解决的技术问题是:(1)现有料槽不易固定,在牲畜使用时容易移动;(2)现有料槽还存在容易撒漏问题。
5.为了解决上述存在的技术问题,本实用新型采用了以下方案:
6.一种防撒喂料槽,包括料槽本体(1),料槽本体(1)上设有开口(2),其特征在于:开口(2)包括顶部的水平开口和水平开口向下延伸的倾斜开口,倾斜开口最下端设有前挡料板(3),开口(2)其他边缘处设有周边延伸板(4),前挡料板(3)和周边延伸板(4)相互配合避免料槽本体(1)中的饲料洒出。
7.优选地,前挡料板(3)向倾斜开口内部倾斜。
8.优选地,前挡料板(3)和周边延伸板(4)平行设置。
9.优选地,料槽本体(1)底部设有垂直连接件,垂直连接件包括固定下连接件(5)和活动下连接件,固定下连接件(5)固定安装在料槽本体(1)底部,固定下连接件(5)包括两翼片和两翼片之间卡槽(8),活动下连接件也包括两翼片和两翼片之间卡槽,栅栏的横杆固定在固定下连接件(5)的卡槽(8)和活动下连接件的卡槽之中,固定下连接件(5)的翼片和活动下连接件的翼片通过螺接进行固定。
10.优选地,料槽本体(1)两侧分别设有一连接板(6),连接板(6)上设有多个连接孔(7),水平连接件通过不同的连接孔(7)与栅栏的竖杆连接,从而调节开口(2)的倾斜角度。
11.优选地,水平连接件包括第一连接件和第二连接件,第一连接件包括固定端部、两翼片和两翼片之间卡槽,第二连接件包括两翼片和两翼片之间卡槽,固定端部固定在连接孔(7)中,栅栏的竖杆固定在第一连接件的卡槽和第二连接件的卡槽之中,第一连接件的翼片和第二连接件的翼片通过螺接进行固定。
12.优选地,料槽本体(1)的材质为塑料或金属。
13.该防撒喂料槽具有以下有益效果:
14.(1)本实用新型在喂料槽的开口处设有前挡料板和周边延伸板,相互配合避免料槽本体中的饲料洒出。
15.(2)本实用新型料槽本体底部可以通过垂直连接件与栅栏横杆进行连接,料槽本体两侧可以通过水平连接件与栅栏竖杆进行连接,因此可以使得喂料槽可以稳定的固定在
栅栏上,并且还可以调整开口的角度。
附图说明

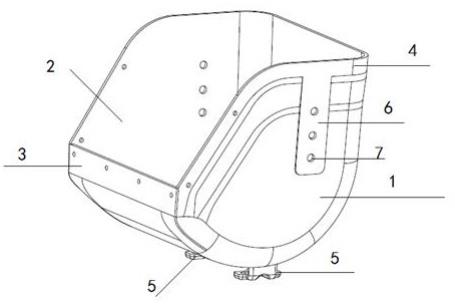

16.图1:本实用新型防撒喂料槽第一立体结构示意图;
17.图2:本实用新型防撒喂料槽第二立体结构示意图。
18.附图标记说明:
19.1—料槽本体;2—开口;3—前挡料板;4—周边延伸板;5—固定下连接件;6—连接板;7—连接孔;8—卡槽。
具体实施方式
20.下面结合图1和图2,对本实用新型做进一步说明:
21.一种防撒喂料槽,包括料槽本体1,料槽本体1上设有开口2,开口2包括顶部的水平开口和水平开口向下延伸的倾斜开口,倾斜开口最下端设有前挡料板3,开口2其他边缘处设有周边延伸板4,前挡料板3和周边延伸板4相互配合避免料槽本体1中的饲料洒出。
22.前挡料板3向倾斜开口内部倾斜。前挡料板3和周边延伸板4平行设置。料槽本体1的材质为塑料或金属。
23.料槽本体1底部设有垂直连接件,垂直连接件包括固定下连接件5和活动下连接件,固定下连接件5固定安装在料槽本体1底部,固定下连接件5包括两翼片和两翼片之间卡槽8,活动下连接件也包括两翼片和两翼片之间卡槽,栅栏的横杆固定在固定下连接件5的卡槽8和活动下连接件的卡槽之中,固定下连接件5的翼片和活动下连接件的翼片通过螺接进行固定。
24.料槽本体1两侧分别设有一连接板6,连接板6上设有多个连接孔7,水平连接件通过不同的连接孔7与栅栏的竖杆连接,从而调节开口2的倾斜角度。水平连接件包括第一连接件和第二连接件,第一连接件包括固定端部、两翼片和两翼片之间卡槽,第二连接件包括两翼片和两翼片之间卡槽,固定端部固定在连接孔7中,栅栏的竖杆固定在第一连接件的卡槽和第二连接件的卡槽之中,第一连接件的翼片和第二连接件的翼片通过螺接进行固定。
25.上面结合附图对本实用新型进行了示例性的描述,显然本实用新型的实现并不受上述方式的限制,只要采用了本实用新型的方法构思和技术方案进行的各种改进,或未经改进将本实用新型的构思和技术方案直接应用于其它场合的,均在本实用新型的保护范围内。
技术特征:1.一种防撒喂料槽,包括料槽本体(1),料槽本体(1)上设有开口(2),其特征在于:开口(2)包括顶部的水平开口和水平开口向下延伸的倾斜开口,倾斜开口最下端设有前挡料板(3),开口(2)边缘处设有周边延伸板(4),前挡料板(3)和周边延伸板(4)相互配合避免料槽本体(1)中的饲料洒出。2.根据权利要求1所述的防撒喂料槽,其特征在于:前挡料板(3)向倾斜开口内部倾斜。3.根据权利要求1所述的防撒喂料槽,其特征在于:前挡料板(3)和周边延伸板(4)平行设置。4.根据权利要求1所述的防撒喂料槽,其特征在于:料槽本体(1)底部设有垂直连接件,垂直连接件包括固定下连接件(5)和活动下连接件,固定下连接件(5)固定安装在料槽本体(1)底部,固定下连接件(5)包括两翼片和两翼片之间卡槽(8),活动下连接件也包括两翼片和两翼片之间卡槽,栅栏的横杆固定在固定下连接件(5)的卡槽(8)和活动下连接件的卡槽之中,固定下连接件(5)的翼片和活动下连接件的翼片通过螺接进行固定。5.根据权利要求1所述的防撒喂料槽,其特征在于:料槽本体(1)两侧分别设有一连接板(6),连接板(6)上设有多个连接孔(7),水平连接件通过不同的连接孔(7)与栅栏的竖杆连接,从而调节开口(2)的倾斜角度。6.根据权利要求5所述的防撒喂料槽,其特征在于:水平连接件包括第一连接件和第二连接件,第一连接件包括固定端部、两翼片和两翼片之间卡槽,第二连接件包括两翼片和两翼片之间卡槽,固定端部固定在连接孔(7)中,栅栏的竖杆固定在第一连接件的卡槽和第二连接件的卡槽之中,第一连接件的翼片和第二连接件的翼片通过螺接进行固定。7.根据权利要求1-6中任何一项所述的防撒喂料槽,其特征在于:料槽本体(1)的材质为塑料或金属。
技术总结本实用新型涉及一种防撒喂料槽,包括料槽本体(1),料槽本体(1)上设有开口(2),其特征在于:开口(2)包括顶部的水平开口和水平开口向下延伸的倾斜开口,倾斜开口最下端设有前挡料板(3),开口(2)其他边缘处设有周边延伸板(4),前挡料板(3)和周边延伸板(4)相互配合避免料槽本体(1)中的饲料洒出。本实用新型在喂料槽的开口处设有前挡料板和周边延伸板,相互配合避免料槽本体中的饲料洒出。避免料槽本体中的饲料洒出。避免料槽本体中的饲料洒出。
技术研发人员:王长城
受保护的技术使用者:王长城
技术研发日:2023.04.17
技术公布日:2023/10/27
