1.本实用新型涉及花盆技术领域，具体为一种可降解的植物纤维花盆。


背景技术：

2.目前所使用的一种可降解的植物纤维花盆，经检索发现，在专利申请号cn202023253729.x的实用新型公开了一种花盆，包括盆体，所述盆体底部连通有吸水底座，且吸水底座外侧底部设置有与盆体配合的盆底皿，所述盆底皿与盆体之间形成有溢水槽，且盆底皿四周皆设置有连通其内部的观察窗。本实用新型通过水溶性种植膜在初次使用时对土壤进行阻挡，避免土壤透过过水孔流出，在种植后通过浇水即可使底部土壤在压力和水份的配合下产生黏着力，避免从过水孔流出，且水溶性种植膜随着浇水溶解流出，种植方便；且当根茎生长过长通过过水孔进入到盆底皿后，可通过观察窗直观的看到，并对植物及时更换大盆，帮助植物更好的生长，同时盆底皿可以将浇水时土壤来不及混合蕴含而流出的水份进行储存，长期保持土壤湿润。
3.以上专利中虽然解决了上述背景技术中的问题，但是还是存在以下不足：其花盆中花卉植株往往与花盆内壁紧密粘合，因此在使用时，无法对花卉植株进行便捷移栽，进而增加了工作人员的工作强度，不便于后续移栽工作的展开。
4.综上所述，本实用新型通过设计一种可降解的植物纤维花盆来解决上述背景技术中的问题。


技术实现要素：

5.本实用新型的目的在于提供一种可降解的植物纤维花盆，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种可降解的植物纤维花盆,包括底座主体，所述底座主体的外侧表面开设溢水口，所述底座主体的顶部固定安装有外盆体，所述外盆体的左右两侧顶部分别固定设置有一号固定块和二号固定块，所述一号固定块的顶部表面开设有安装孔，所述外盆体的顶部表面分别开设有储水槽和培养仓，所述储水槽的内部四周设置有滤网，所述培养仓的内部设置有移栽机构；
8.所述移栽机构包括固定开设在培养仓内部左右两侧顶端的滑槽和设置在培养仓内部的内盆体，所述内盆体的左右两侧顶端固定安装有滑块，所述内盆体的底部端角处固定安装有l形支撑块，所述内盆体的前后两侧表面开设有弧形槽，所述内盆体内部的前后两侧顶端开设有提手槽，所述内盆体的内部底端表面开设有多个透水孔。
9.作为本实用新型优选的方案，所述底座主体的内部开设有蓄水仓，所述溢水口与蓄水仓的内部相连通，所述储水槽和培养仓的内部底端表面均延伸至与蓄水仓的内部顶端表面相平齐。
10.作为本实用新型优选的方案，所述储水槽关于培养仓的外侧呈环形包裹设置，所
述滤网为细滤网。
11.作为本实用新型优选的方案，所述一号固定块和二号固定块分别有两个，两个所述一号固定块的和横截面形状与二号固定块的外侧尺寸相匹配。
12.作为本实用新型优选的方案，所述滑槽关于培养仓的内部中轴线呈左右对称设置，所述滑槽的内壁与滑块的外侧表面相贴合。
13.作为本实用新型优选的方案，所述弧形槽的内部前端表面与内盆体的内部后侧表面位于同一平面内。
14.作为本实用新型优选的方案，所述底座主体、外盆体和内盆体均采用植物纤维材料制作成型。
15.与现有技术相比，本实用新型的有益效果是：
16.本实用新型中，通过在可降解的植物纤维花盆中设置的移栽机构，从而利用移栽机构中的结构设计，实现了内盆体与外盆体间的分离，进而达到了对花卉植株进行移栽的目的，便于减轻工作人员的工作强度，同时有利于后续移栽工作的展开。
附图说明

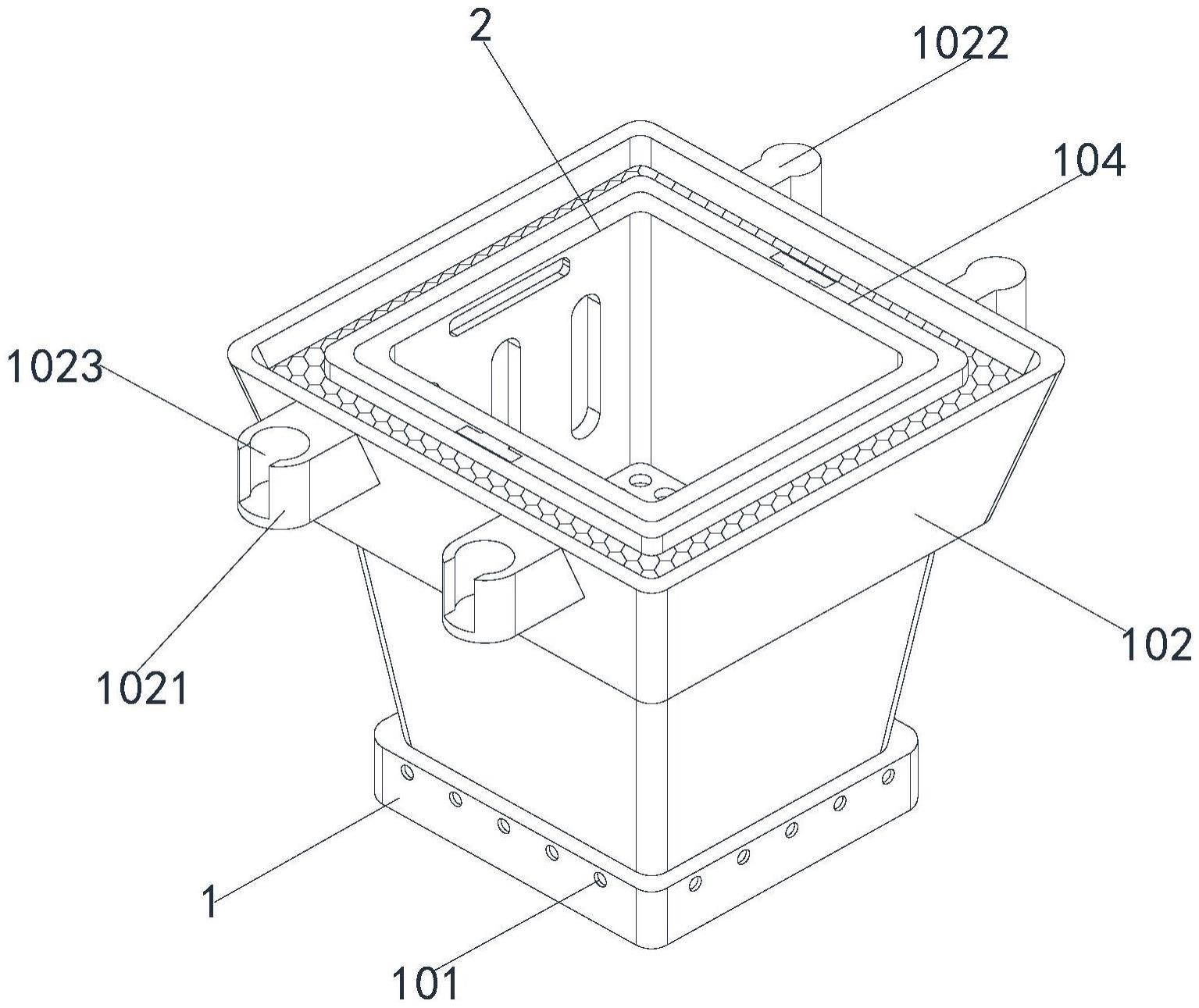

17.图1为本实用新型的整体结构示意图；
18.图2为本实用新型移栽机构的局部分解结构示意图；
19.图3为本实用新型的花盆的局部结构示意图。
20.图中：1、底座主体；101、溢水口；102、外盆体；1021、一号固定块；1022、二号固定块；1023、安装孔；103、储水槽；1031、滤网；104、培养仓；2、移栽机构；201、滑槽；202、内盆体；203、滑块；204、l形支撑块；205、弧形槽；206、提手槽；207、透水孔。
具体实施方式
21.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述,给出了本实用新型的若干实施例,但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例,相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
23.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件,当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件,本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
24.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同,本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型,本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
25.实施例，请参阅图1-3，本实用新型提供一种技术方案：
26.一种可降解的植物纤维花盆,包括底座主体1，底座主体1的外侧表面开设溢水口101，底座主体1的顶部固定安装有外盆体102，外盆体102的左右两侧顶部分别固定设置有一号固定块1021和二号固定块1022，一号固定块1021的顶部表面开设有安装孔1023，外盆体102的顶部表面分别开设有储水槽103和培养仓104，储水槽103的内部四周设置有滤网1031，滤网1031的设置便于对泥土残渣进行阻挡，能够有效的防止储水槽103发生堵塞；
27.其中，底座主体1的内部开设有蓄水仓，溢水口101与蓄水仓的内部相连通，能够有效避免蓄水仓中的水量过多，便于花卉培育，储水槽103和培养仓104的内部底端表面均延伸至与蓄水仓的内部顶端表面相平齐，储水槽103关于培养仓104的外侧呈环形包裹设置，滤网1031为细滤网，一号固定块1021和二号固定块1022分别有两个，两个一号固定块1021的和横截面形状与二号固定块1022的外侧尺寸相匹配，底座主体1、外盆体102和内盆体202均采用植物纤维材料制作成型，便于后续对底座主体1、外盆体102和内盆体202进行降解，避免了对环境造成污染。
28.在该实施例中，请参照图1、图2和图3，培养仓104的内部设置有移栽机构2，移栽机构2包括固定开设在培养仓104内部左右两侧顶端的滑槽201和设置在培养仓104内部的内盆体202，内盆体202的左右两侧顶端固定安装有滑块203，内盆体202的底部端角处固定安装有l形支撑块204，内盆体202的前后两侧表面开设有弧形槽205，内盆体202内部的前后两侧顶端开设有提手槽206，内盆体202的内部底端表面开设有多个透水孔207，透水孔207的设置便于水体的流通，有效的保证了土壤的湿润度，滑槽201和滑块203间的滑动配合，使内盆体202得以与培养仓104间发生分离，进而解决了花盆不具备对花卉植株进行移栽的问题，满足了使用人员的需求；
29.其中，滑槽201关于培养仓104的内部中轴线呈左右对称设置，滑槽201的内壁与滑块203的外侧表面相贴合，有效的保证了内盆体202与培养仓104间的平稳运动，弧形槽205的内部前端表面与内盆体202的内部后侧表面位于同一平面内，便于内盆体202内部空气的流动。
30.本实用新型工作流程：使用可降解的植物纤维花盆进行花卉植株培育时，首先，将花盆放置在所需要的位置，其次，将泥土倾倒进内盆体202中并栽种花卉植株，最后，向花卉植株浇水即可进行后续的培育操作，在对花卉植株培育操作的过程中，当下雨时，雨水随着储水槽103流向蓄水仓，在溢水口101的作用下，有效的对蓄水仓中水量进行控制，能够避免泥土中的水分过高对花卉植株所造成烂根的现象出现，便于对花卉植株进行培育，进一步的，当需要对花盆进行排列时，依次将二号固定块1022与安装孔1023相卡接，由此保证了花盆排列的美观整齐度，再进一步的，当需要对花卉植株进行移栽时，通过拉动提手槽206，在外作用力的条件下，滑块203与滑槽201发生滑动并相互分离，致使内盆体202脱离培养仓104，随之将内盆体202栽种在所要移栽的位置即可完成移栽操作，由此使栽种人员的工作效率得以提升，提高了花盆的实用性。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
