1.本实用新型涉及温湿度控制装置技术领域，具体为一种温室大棚用温湿度控制装置。


背景技术：

2.随着高分子聚合物聚氯乙烯和聚乙烯的产生，塑料薄膜广泛应用于农业，温室大棚原是蔬菜生产的专用设备，随着生产的发展，温室大棚的应用越加广泛，可以种植蔬菜和水果，可以栽培鲜花和盆栽，可以养蚕养鸡等等。
3.目前在温室大棚种植技术中，为了保证植物的生长情况，需要了解温室大棚内部的温湿度情况，会用到温湿度控制装置。
4.现有技术公开号cn213069621u专利文献提供了一种温室大棚用温湿度控制器固定装置，通过将温湿度控制器本体设置在检测箱内，再将检测箱设置在安装箱内，安装箱和检测箱可以有效的保护好温湿度控制器本体。
5.上述的现有技术，通过将温湿度控制器本体安装在检测箱内，通过安装箱和检测箱可以对温湿度控制器本体进行保护，当温湿度控制器本体进行工作时，会产生热量，热量虽然可以通过通风孔散发出去，但是仅靠通风孔散热散热效率不高，不具备快速对温湿度控制器本体进行散热，不能满足人们的需要，因此，我们需要一种温室大棚用温湿度控制装置。


技术实现要素：

6.本实用新型的目的在于提供一种温室大棚用温湿度控制装置，以解决上述背景技术中提出的不具备快速对温湿度控制器本体进行散热的问题。
7.为了解决上述技术问题，本实用新型提供如下技术方案：一种温室大棚用温湿度控制装置，包括防护柜，所述防护柜的一侧设置有散热组件，所述防护柜的内部设置有安装组件；
8.所述散热组件包括安装槽，所述安装槽的内壁安装有散热风机，所述防护柜的一侧螺栓连接有过滤网，且过滤网的外壁设置有紧固螺栓，所述防护柜的一侧开设有通风槽，所述通风槽的内壁螺栓连接有通风网，且通风网的外壁设置有安装螺栓；
9.所述安装组件包括滑槽，所述滑槽的内壁固定连接有滑杆，且滑杆的外壁滑动连接有有滑板，所述滑板的顶部固定连接有固定块，且固定块的外壁开设有螺纹槽，所述螺纹槽的内壁螺纹连接有丝杆，且丝杆的一端设置有轴承，所述轴承的一侧固定连接有夹板，所述滑板的顶部固定连接有限位块。
10.优选的，限位块的外壁设置有固定底座，且固定底座的顶部固定连接有温湿度控制器本体，所述防护柜的外壁固定连接有固定板，且固定板的外壁设置有固定螺栓。
11.优选的，安装槽的内壁形状大小与散热风机的外壁形状大小相匹配，且安装槽的内壁与散热风机的外壁相贴合。
12.优选的，所述防护柜通过紧固螺栓与过滤网构成固定结构，且紧固螺栓的一端螺纹穿过过滤网伸入到防护柜内相连接。
13.优选的，所述防护柜通过安装螺栓与通风网构成固定结构，且安装螺栓的一端螺纹穿过通风网伸入到防护柜内相连接。
14.优选的，所述固定块通过螺纹槽与丝杆构成螺纹结构，且丝杆的一端伸入到螺纹槽内相连接。
15.优选的，所述限位块的数量为两个，且两个限位块以滑板的中垂线为对称轴对称设置。
16.与现有技术相比，本实用新型所达到的有益效果是：
17.第一、本实用新型设置有安装槽、散热风机、过滤网、紧固螺栓、通风槽、通风网和安装螺栓，通过启动散热风机，散热风机吹风对温湿度控制器本体进行快速散热，热量通过通风网有效的散发出去，通过设置有两个散热风机散热加快了散热的效率，满足了人们的需要，在散热风机抽取外界的空气时，通过设置有过滤网可以有效的阻挡空气中的灰尘，避免灰尘进入到防护柜内对温湿度控制器本体造成影响，通过设置有通风网可以有效的防止外界灰尘进入到防护柜内。
18.第二、本实用新型设置有滑槽、滑杆、滑板、固定块、螺纹槽、丝杆、轴承、夹板和限位块，操作人员可以将滑板拉出，将温湿度控制器本体安装，使操作人员在安装的时候更加方便，通过转动丝杆，可以使夹板移动对温湿度控制器本体下方连接的固定底座进行夹紧，使人们不需要通过螺栓也可以将温湿度控制器本体进行安装，便于操作人员安装和拆卸。
附图说明

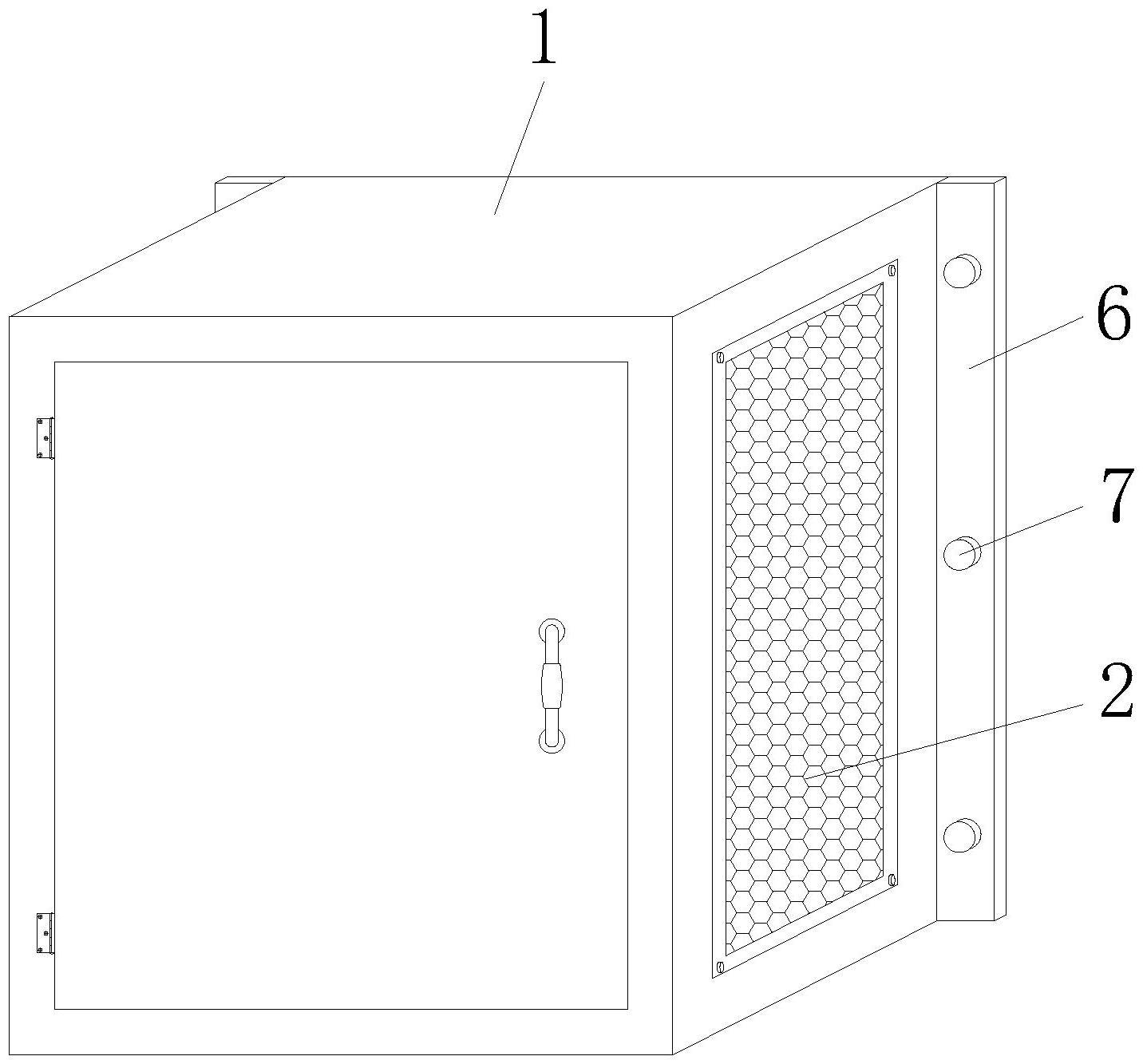

19.图1为本实用新型主视结构示意图；
20.图2为本实用新型防护柜与温湿度控制器本体结构示意图；
21.图3为本实用新型图2中a处放大结构示意图；
22.图4为本实用新型图2中b处放大结构示意图；
23.图5为本实用新型滑槽与滑板结构示意图。
24.其中：1、防护柜；2、散热组件；201、安装槽；202、散热风机；203、过滤网；204、紧固螺栓；205、通风槽；206、通风网；207、安装螺栓；3、安装组件；301、滑槽；302、滑杆；303、滑板；304、固定块；305、螺纹槽；306、丝杆；307、轴承；308、夹板；309、限位块；4、固定底座；5、温湿度控制器本体；6、固定板；7、固定螺栓。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1、图2、图3和图4，一种温室大棚用温湿度控制装置，包括防护柜1，防护柜1的一侧设置有散热组件2，防护柜1的内部设置有安装组件3；
27.散热组件2包括安装槽201，安装槽201的内壁安装有散热风机202，防护柜1的一侧
螺栓连接有过滤网203，且过滤网203的外壁设置有紧固螺栓204，防护柜1的一侧开设有通风槽205，通风槽205的内壁螺栓连接有通风网206，且通风网206的外壁设置有安装螺栓207；
28.安装组件3包括滑槽301，滑槽301的内壁固定连接有滑杆302，且滑杆302的外壁滑动连接有有滑板303，滑板303的顶部固定连接有固定块304，且固定块304的外壁开设有螺纹槽305，螺纹槽305的内壁螺纹连接有丝杆306，且丝杆306的一端设置有轴承307，轴承307的一侧固定连接有夹板308，滑板303的顶部固定连接有限位块309。
29.通过上述技术方案，通过启动散热风机202，散热风机202吹风对温湿度控制器本体5进行快速散热，热量通过通风网206有效的散发出去，通过设置有两个散热风机202散热加快了散热的效率，满足了人们的需要，在散热风机202抽取外界的空气时，通过设置有过滤网203可以有效的阻挡空气中的灰尘，避免灰尘进入到防护柜1内对温湿度控制器本体5造成影响，通过设置有通风网206可以有效的防止外界灰尘进入到防护柜1内，操作人员可以将滑板303拉出，将温湿度控制器本体5安装，使操作人员在安装的时候更加方便，通过转动丝杆306，可以使夹板308移动对温湿度控制器本体5下方连接的固定底座4进行夹紧，使人们不需要通过螺栓也可以将温湿度控制器本体5进行安装，便于操作人员安装和拆卸。
30.具体的，限位块309的外壁设置有固定底座4，且固定底座4的顶部固定连接有温湿度控制器本体5，防护柜1的外壁固定连接有固定板6，且固定板6的外壁设置有固定螺栓7。
31.通过上述技术方案，温湿度控制器本体5可以通过固定底座4卡合在限位块309上，加强了整体的稳定性，温湿度控制器本体5为现有技术，可以检测和控制大棚内的温湿度，操作人员可以通过固定螺栓7将固定板6和防护柜1固定在机器设备或墙壁上。
32.具体的，安装槽201的内壁形状大小与散热风机202的外壁形状大小相匹配，且安装槽201的内壁与散热风机202的外壁相贴合。
33.通过上述技术方案，加强了安装槽201与散热风机202之间的连接效果，使散热风机202可以很好的安装到安装槽201内，设置有两个散热风机202，可以更好的对温湿度控制器本体5进行散热。
34.具体的，防护柜1通过紧固螺栓204与过滤网203构成固定结构，且紧固螺栓204的一端螺纹穿过过滤网203伸入到防护柜1内相连接。
35.通过上述技术方案，加强了防护柜1与紧固螺栓204和过滤网203之间的连接效果，使紧固螺栓204可以很好的将过滤网203固定在防护柜1上，在两个散热风机202的一侧均设置有过滤网203，可以阻挡空气中的灰尘进入到防护柜1内。
36.具体的，防护柜1通过安装螺栓207与通风网206构成固定结构，且安装螺栓207的一端螺纹穿过通风网206伸入到防护柜1内相连接。
37.通过上述技术方案，加强了防护柜1与安装螺栓207和通风网206之间的连接效果，使安装螺栓207可以很好的将通风网206固定在防护柜1上，加强了整体的稳定性。
38.具体的，固定块304通过螺纹槽305与丝杆306构成螺纹结构，且丝杆306的一端伸入到螺纹槽305内相连接。
39.通过上述技术方案，加强了固定块304与螺纹槽305和丝杆306之间的连接效果，使丝杆306可以很好的在螺纹槽305内转动，设置有四组固定块304，可以很好的夹紧温湿度控制器本体5，加强整体的稳定性。
40.具体的，限位块309的数量为两个，且两个限位块309以滑板303的中垂线为对称轴对称设置。
41.通过上述技术方案，通过设置有两个限位块309，便于限位块309固定底座4卡合连接，从而对温湿度控制器本体5进行限位，同时也便于夹板308对温湿度控制器本体5进行夹紧。
42.在使用时，首先为本装置连接外接电源，外接电源为本装置进行供电，操作人员利用固定螺栓7将防护柜1安装到墙壁或可移动的设备上，操作人员打开防护柜1，将滑板303拉出，滑板303依靠滑杆302在滑槽301内滑动的更加稳定，操作人员将连接在温湿度控制器本体5下方的固定底座4卡合到限位块309上，操作人员转动丝杆306，丝杆306依靠轴承307转动的更加稳定，通过丝杆306转动移动带动夹板308移动，夹板308移动对固定底座4进行夹紧，温湿度控制器本体5安装好后，操作人员将滑板303推回原位，关上防护柜1，启动温湿度控制器本体5，使温湿度控制器本体5开始工作，对温室大棚内的温湿度进行检测和控制，当温湿度控制器本体5开始工作时，散热风机202同步开始工作，散热风机202抽取外界的风，外界的风经过过滤网203，过滤网203将灰尘阻挡，散热风机202吹风对温湿度控制器本体5进行散热，热量通过通风网206有效的散发出去。
43.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型的范围由所附权利要求及其等同物限定。
