1.本实用新型涉及天然气转运技术领域,特别涉及一种转运设备。
背景技术:2.公开号为cn213018863u的一种液化天然气提纯用转运装置,在天然气罐体的外端设置有第一卡扣条和第二卡扣条,通过安装柱、减震弹簧以及安装块的配合安装,由第二紧固螺栓穿过螺纹孔分别将第一卡扣条和第二卡扣条固定,从而完成天然气罐体的有效固定,通过支撑肘板上端设置有固定座、电动气缸以及连接杆,配合第一u型限位环和搭载台阶,使得第一u型限位环和第二u型限位环之间的距离得到调整,以适应不同尺寸的天然气罐体,且操作简,适用范围广。
3.上述一种液化天然气提纯用转运装置在使用时虽然能够将罐体进行固定,但是难以将液化天然气罐边角进行防护,当边角罐体的边角产生磕碰时容易导致罐体损坏气体泄漏的情况。
技术实现要素:4.本实用新型的目的在于至少解决现有技术中存在的技术问题之一,提供一种转运设备,能够解决部分的天然气罐在运输过程中,难以将液化天然气罐边角进行防护,当边角罐体的边角产生磕碰时容易导致罐体损坏气体泄漏的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种转运设备,包括移动车体、夹持机构和防护机构,移动车体的顶部固定安装有固定竖板;
6.夹持机构设于所述移动车体上,所述夹持机构包括夹持板,夹持板的数量至少不低于两组,夹持板之间设有夹持空间;
7.防护机构设于所述夹持机构上,所述防护机构包括防护板和天然气罐体,防护板防止天然气罐体边角产生磕碰。
8.优选的,所述夹持机构还包括正反电机、双向螺纹杆、移动块、固定底板和滑动杆,固定竖板的数量为两组,两组固定竖板的相邻侧壁转动安装有双向螺纹杆,其中一组固定竖板的一侧固定安装有正反电机,正反电机的转轴与双向螺纹杆的一端固定安装,双向螺纹杆的外壁螺纹安装有移动块,移动块的底部固定安装有固定底板,固定底板的底部固定安装有滑动杆,滑动杆的一侧固定安装有夹持板,这样设置避免天然气罐体在转运时倾倒的情况。
9.优选的,所述防护机构还包括放置底座和固定杆,固定底板的一侧固定安装有固定杆,固定杆的一端固定安装有防护板,移动车体的顶部固定安装有放置底座,天然气罐体位于放置底座上,这样设置能够对天然气罐体的边角进行保护。
10.优选的,所述放置底座上开设有放置槽,放置槽的内侧底部粘贴固定有减震垫,天然气罐体的底部与减震垫的顶部相接触且不固定。
11.优选的,所述夹持板与防护板均呈圆弧形设置,这样能够增加夹持板和防护板与
天然气罐体之间的接触面积。
12.优选的,所述滑动杆的一端延伸至固定竖板的一侧且固定安装有防脱块,滑动杆与固定竖板为滑动安装,滑动杆能够对移动块具有导向作用。
13.优选的,所述移动块的内部开设有与双向螺纹杆相匹配的螺纹槽,这样便于移动块进行移动。
14.与现有技术相比,本实用新型的有益效果是:该转运设备,通过正反电机、双向螺纹杆、移动块、固定底板、滑动杆和夹持板的配合使用,能够将天然气罐体进行夹持处理,这样避免在使用转运的过程中天然气罐体产生晃动碰撞的情况,这样能够有效地避免天然气罐体在转运时造成损坏泄漏,进而能够对天然气罐体与天然气罐体内部的天然气进行保护处理,增加装置的保护性,再通过放置底座、固定杆和防护板的配合使用,能够对天然气罐体的边角进行防护处理,避免天然气罐体边角产生损坏并且能够将天然气罐体的顶部进行限位,避免在转运颠簸导致天然气罐体上下晃动的情况,提高装置的实用性。
附图说明
15.下面结合附图和实施例对本实用新型进一步地说明:

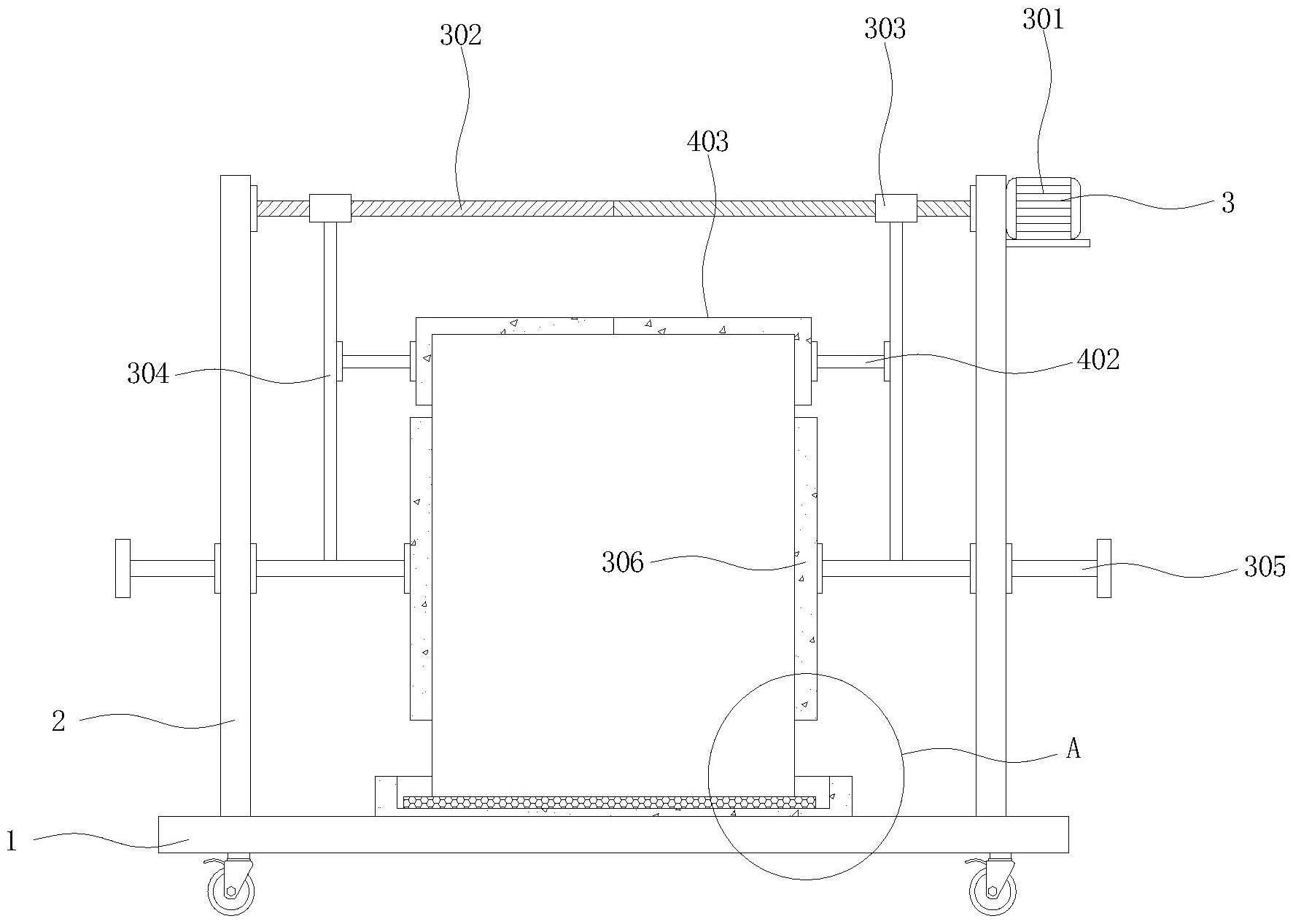

16.图1为本实用新型的剖视图;
17.图2为本实用新型的主视图;
18.图3为本实用新型的a部放大图。
19.附图标记:1、移动车体;2、固定竖板;3、夹持机构;301、正反电机;302、双向螺纹杆;303、移动块;304、固定底板;305、滑动杆;306、夹持板;4、防护机构;401、放置底座;402、固定杆;403、防护板;404、天然气罐体。
具体实施方式
20.本部分将详细描述本实用新型的具体实施例,本实用新型之较佳实施例在附图中示出,附图的作用在于用图形补充说明书文字部分的描述,使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案,但其不能理解为对本实用新型保护范围的限制。
21.请参阅图1-3,本实用新型提供一种技术方案:包括移动车体1、夹持机构3和防护机构4,移动车体1的顶部固定安装有固定竖板2,夹持机构3设于移动车体1上,夹持机构3包括夹持板306,夹持板306的数量至少不低于两组,夹持板306之间设有夹持空间,防护机构4设于夹持机构3上,防护机构4包括防护板403和天然气罐体404,防护板403防止天然气罐体404边角产生磕碰。
22.进一步的,夹持机构3还包括正反电机301、双向螺纹杆302、移动块303、固定底板304和滑动杆305,固定竖板2的数量为两组,两组固定竖板2的相邻侧壁转动安装有双向螺纹杆302,其中一组固定竖板2的一侧固定安装有正反电机301,正反电机301的转轴与双向螺纹杆302的一端固定安装,双向螺纹杆302的外壁螺纹安装有移动块303,移动块303的底部固定安装有固定底板304,固定底板304的底部固定安装有滑动杆305,滑动杆305的一侧固定安装有夹持板306,夹持板306与防护板403均呈圆弧形设置,滑动杆305的一端延伸至固定竖板2的一侧且固定安装有防脱块,滑动杆305与固定竖板2为滑动安装,移动块303的
内部开设有与双向螺纹杆302相匹配的螺纹槽,控制正反电机301启动,正反电机301启动带动双向螺纹杆302转动,双向螺纹杆302转动带动移动块303移动,移动块303移动带动固定底板304移动,固定底板304移动时不仅带动滑动杆305和夹持板306移动将天然气罐体404进行夹持处理,这样避免在使用转运的过程中天然气罐体404产生晃动碰撞的情况,这样能够有效地避免天然气罐体404在转运时造成损坏泄漏,进而能够对天然气罐体404与天然气罐体404内部的天然气进行保护处理,增加装置的保护性。
23.更进一步的,防护机构4还包括放置底座401和固定杆402,固定底板304的一侧固定安装有固定杆402,固定杆402的一端固定安装有防护板403,移动车体1的顶部固定安装有放置底座401,天然气罐体404位于放置底座401上,放置底座401上开设有放置槽,放置槽的内侧底部粘贴固定有减震垫,天然气罐体404的底部与减震垫的顶部相接触且不固定,放置底座401和防护板403能够对天然气罐体404的边角进行防护处理,避免天然气罐体404边角产生损坏并且还能够将天然气罐体404的顶部进行限位,避免在转运颠簸导致天然气罐体404上下晃动的情况,提高装置的实用性。
24.工作原理:使用时,将天然气罐体404放置于放置底座401上的放置槽内,在控制正反电机301启动,正反电机301启动带动双向螺纹杆302转动,双向螺纹杆302转动带动移动块303移动,移动块303移动带动固定底板304移动,固定底板304移动时不仅带动滑动杆305和夹持板306移动将天然气罐体404进行夹持处理,同时还能够带动固定杆402和防护板403移动将天然气罐体404的边角进行防护。
25.上面结合附图对本实用新型实施例作了详细说明,但是本实用新型不限于上述实施例,在所述技术领域普通技术人员所具备的知识范围内,还可以在不脱离本实用新型宗旨的前提下作出各种变化。
