1.本发明涉及灌装机技术领域，具体为一种定量肠内营养液配置灌装机。


背景技术：

2.医院临床营养科需制定患者个性化营养干预，而自配型肠内营养制剂是作为临床营养师的辅助手段，当前个性化配置中，需根据患者不同的疾病状态，营养需求来配置不同的营养制剂(液体状态或粉剂状态)，当前操作配置操作流程是人工无法准确称重不同制剂干粉克数，进行量杯对应冲泡水量，通过手动搅拌机/料理棒进行搅拌，无法进行对药剂均匀摇匀。


技术实现要素：

3.针对现有技术的不足，本发明提供了供一种定量肠内营养液配置灌装机，解决了背景技术中提出的问题。
4.为实现上述目的，本发明提供如下技术方案：一种定量肠内营养液配置灌装机，包括主机，所述主机正面的顶部一侧设置有原料分装机构，所述主机的底端设置有净水机构，所述净水机构的底端设置有混料搅拌机构，所述混料搅拌机构的正面设置有控制机构，所述主机一侧的内部设置有清洗机构，所述清洗机构的边侧设置有配料机构，所述主机一侧的底端固定连接有输送管，所述的输送管的一端底部设置有输料机构。
5.优选的，所述原料分装机构包括与主机的内部顶端设置有第一层主原料区，所述第一层主原料区的底端设置有第二层组件原料区，所述第一层主原料区包括第一主原料盒、第二主原料盒、第三主原料盒、第四主原料盒、第五主原料盒和第六主原料盒，且每个主原料盒的底部固定连接有第一控量电磁阀，所述第二层组件原料区包括第一组件原料盒、第二组件原料盒、第三组件原料盒、第四组件原料盒、第五组件原料盒和第六组件原料盒，且每个组件原料盒的底部设置有第二控量电磁阀。
6.优选的，所述净水机构包括净水箱，所述净水箱的内部设置有输送泵，所述输送泵的进水口与主机外侧的进水管贯通连接，所述输送泵的出水口与若干个净水器，所述净水器的一侧通过连接管与杀菌过滤器贯通连接，所述杀菌过滤器的底端与搅拌箱的顶部贯通连接，所述净水箱的出水口设置有出水电磁阀。
7.优选的，所述混料搅拌机构包括与搅拌箱的一侧固定连接有第一驱动电机，所述第一驱动电机的传动端固定连接有第一搅拌轴，所述第一搅拌轴的一端外侧固定连接有若干个第一搅拌杆，所述搅拌箱的一侧通过连接柱固定有匀速电机，所述匀速电机的传动端固定连接有主动转盘，所述主动转盘的外侧通过皮带传动连接有从动转盘，所述从动转盘的一侧固定连接有第二搅拌轴，所述第二搅拌轴的一端固定连接有第二搅拌杆。
8.优选的，所述控制机构包括与主机的一侧固定连接的安装面板，所述安装面板的一侧固定连接有电磁阀控制键，所述电磁阀控制键的边侧设置有下料控量键，所述下料控量键的边侧设置有冲泡刻度调节键和克数按钮。
9.优选的，所述清洗机构包括与主机内部的一侧固定连接的送水管，所述送水管的底端固定连接有若干个喷头，所述送水管的一端固定连接有水泵，所述水泵的一侧通过管道与水箱贯通连接。
10.优选的，所述配料机构包括与主机的内部顶端固定连接有配料箱，所述配料箱的底端贯通连接有两根输料管，两根所述输料管的边侧固定连接有控制电磁阀，所述输料管的底端与料泵的进料口贯通连接，所述料泵的出料口与若干个出料喷头贯通连接，所述主机内部底端设置有烘干器。
11.优选的，所述输料机构包括与搅拌箱的边侧固定连接有灌装管，所述灌装管的一端设置有出料阀门，所述灌装管的底端设置有送料框架，所述送料框架的顶部固定连接有送料壳体，所述送料壳体的顶部设置有电动滑轨。
12.优选的，所述主机的一侧固定连接有开关面板，所述开关面板的表面设置有保护层。
13.优选的，所述开关面板的表面设置有输送泵控制开关和料泵控制开关，所述输送泵和料泵分别通过输送泵控制开关和料泵控制开关与外接电源电性连接。
14.与现有技术相比，本发明的有益效果是：
15.本发明提供了一种定量肠内营养液配置灌装机：
16.1)通过第一组件原料盒、第二组件原料盒、第三组件原料盒、第四组件原料盒、第五组件原料盒和第六组件原料盒分别对乳清蛋白、膳食纤维、益生菌等原料进行灌装，从而便于后续的医务人员的配料使用，通过设置的若干个第一控量电磁阀和若干个第二控量电磁阀对主原料盒和组件原料盒内部的原料进行控制出料，通过设置的下克数按钮对每个原料盒进行输入或上下调整下料克数。
17.2)通过搅拌箱边侧第一驱动电机的转动带动第一搅拌轴进行转动，使得第一搅拌轴一端外侧设置的若干个第一搅拌杆对搅拌箱内部的原料进行搅拌，通过匀速电机的转动带动主动转盘进行转动，通过主动转盘的转动使得皮带进行转动，便于带动从动转盘进行转动，从而便于第二搅拌轴进行转动，方便带动一端的若干个第二搅拌杆对搅拌箱内部的原料进行充分的搅拌，避免人工搅拌不均。
附图说明

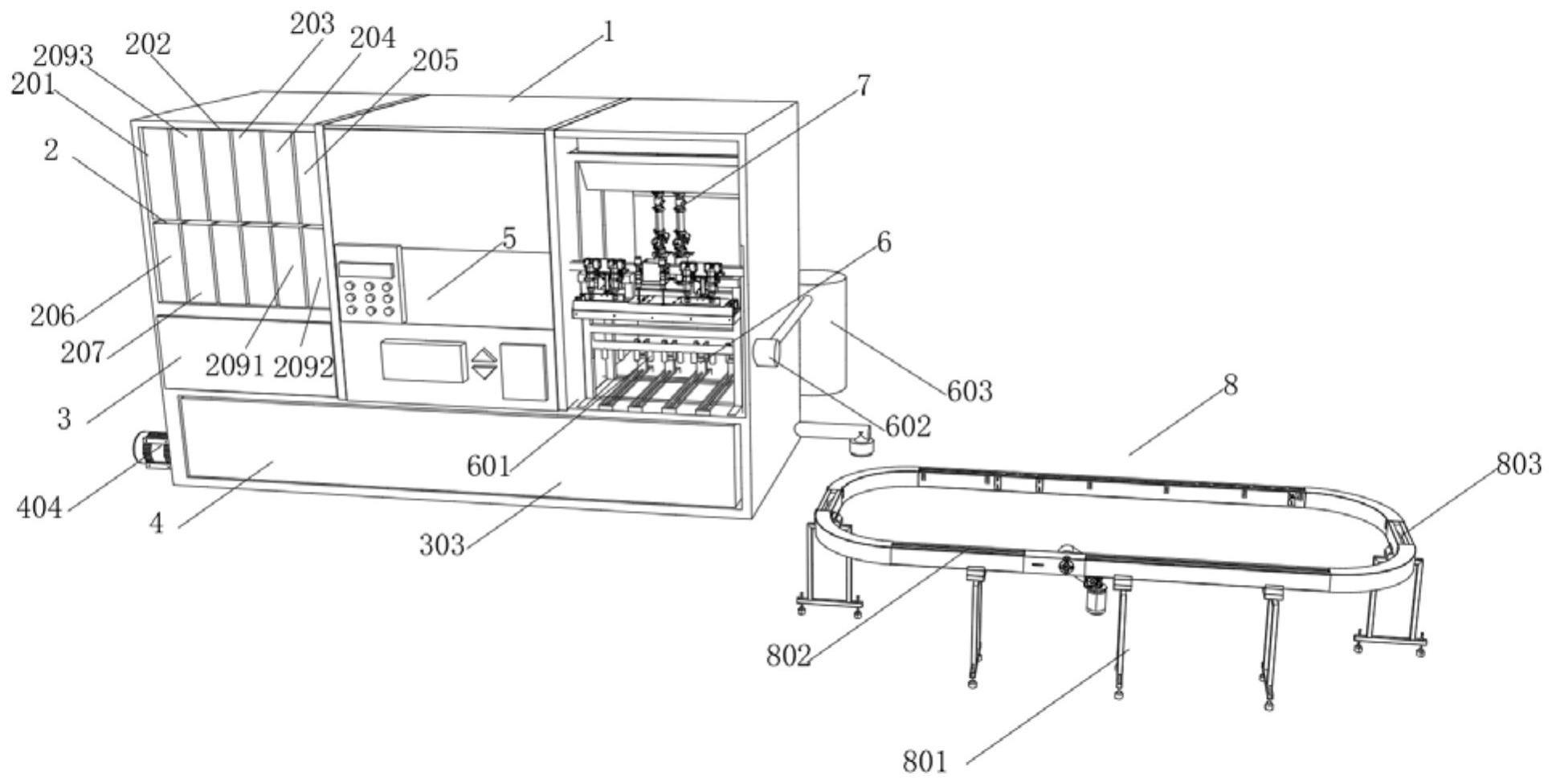

18.图1为本发明的外观立体结构示意图；
19.图2为本发明的结构示意图之一；
20.图3为本发明的清洗机构构示意图；
21.图4为本发明的混料搅拌机构结构示意图；
22.图5为本发明的净水机构结构示意图；
23.图6为本发明的配料机构结构示意图；
24.图7为本发明的第一组件原料盒结构示意图。
25.图中：1、主机；2、原料分装机构；201、第一主原料盒；202、第三主原料盒；203、第四主原料盒；204、第五主原料盒；205、第六主原料盒；206、第一组件原料盒；207、第二组件原料盒；208、第三组件原料盒；209、第四组件原料盒；2091、第五组件原料盒；2092、第六组件原料盒；2093、第二主原料盒；3、净水机构；301、净水箱；302、输送泵；303、搅拌箱；304、净水
器；305、杀菌过滤器；4、混料搅拌机构；401、第一驱动电机；402、第一搅拌轴；403、第一搅拌杆；404、匀速电机；405、主动转盘；406、皮带；407、从动转盘；408、第二搅拌轴；409、第二搅拌杆；5、控制机构；501、安装面板；502、电磁阀控制键；503、下料控量键；504、冲泡刻度调节键；6、清洗机构；601、喷头；602、水泵；603、水箱；7、配料机构；701、配料箱；702、控制电磁阀；703、料泵；704、出料喷头；8、输料机构；801、送料框架；802、送料壳体；803、电动滑轨。
具体实施方式
26.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
27.本技术的说明书和权利要求书中的术语“第一”、“第二”等是用于区别类似的对象，而不用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便本技术的实施例能够以除了在这里图示或描述的那些以外的顺序实施，且“第一”、“第二”等所区分的对象通常为一类，并不限定对象的个数，例如第一对象可以是一个，也可以是多个。此外，说明书以及权利要求中“和/或”表示所连接对象的至少其中之一，字符“/”，一般表示前后关联对象是一种“或”的关系。
28.在本发明的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
29.在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
30.实施例1
31.如图1-图7所示，本发明提出的一种定量肠内营养液配置灌装机，包括主机1，主机1正面的顶部一侧设置有原料分装机构2，主机1的底端设置有净水机构3，净水机构3的底端设置有混料搅拌机构4，混料搅拌机构4的正面设置有控制机构5，主机1一侧的内部设置有清洗机构6，清洗机构6的边侧设置有配料机构7，主机1一侧的底端固定连接有输送管，的输送管的一端底部设置有输料机构8。
32.原料分装机构2包括与主机1的内部顶端设置有第一层主原料区，第一层主原料区的底端设置有第二层组件原料区，第一层主原料区包括第一主原料盒201、第二主原料盒2093、第三主原料盒202、第四主原料盒203、第五主原料盒204和第六主原料盒205，且每个主原料盒的底部固定连接有第一控量电磁阀，第二层组件原料区包括第一组件原料盒206、第二组件原料盒207、第三组件原料盒208、第四组件原料盒209、第五组件原料盒2091和第六组件原料盒2092，且每个组件原料盒的底部设置有第二控量电磁阀。
33.具体使用时，通过主机1上的第一层主原料区内部设置的第一主原料盒201、第三主原料盒202、第四主原料盒203、第五主原料盒204、第六主原料盒205分别对整蛋白营养制
剂、低gi型、低脂型.......进行存储灌装在对应的主原料盒内部，然后可根据医院情况灌装对应的原料，从而便于医务人员进行配料使用，通过设置的第一组件原料盒206、第二组件原料盒207、第三组件原料盒208、第四组件原料盒209、第五组件原料盒2091和第六组件原料盒2092分别对乳清蛋白、膳食纤维、益生菌等原料进行灌装，从而便于后续的医务人员的配料使用，通过设置的若干个第一控量电磁阀和若干个第二控量电磁阀对主原料盒和组件原料盒内部的原料进行控制出料，通过设置的下克数按钮对每个原料盒进行输入或上下调整下料克数。
34.净水机构3包括净水箱301，净水箱301的内部设置有输送泵302，输送泵302的进水口与主机1外侧的进水管贯通连接，输送泵302的出水口与若干个净水器304，净水器304的一侧通过连接管与杀菌过滤器305贯通连接，杀菌过滤器305的底端与搅拌箱303的顶部贯通连接，净水箱301的出水口设置有出水电磁阀。
35.具体使用时，通过设置的净水机构3对净水箱301内部的水分进行过滤杀菌处理，首先通过设置的净水器304对进入到净水箱301的水分进行净水过滤去除水中的杂质，通过设置的杀菌过滤器305对水中的细菌进行杀菌处理，通过设置的输送泵302对水分进行输送，从而便于水分的输送。
36.混料搅拌机构4包括与搅拌箱303的一侧固定连接有第一驱动电机401，第一驱动电机401的传动端固定连接有第一搅拌轴402，第一搅拌轴402的一端外侧固定连接有若干个第一搅拌杆403，搅拌箱303的一侧通过连接柱固定有匀速电机404，匀速电机404的传动端固定连接有主动转盘405，主动转盘405的外侧通过皮带406传动连接有从动转盘407，从动转盘407的一侧固定连接有第二搅拌轴408，第二搅拌轴408的一端固定连接有第二搅拌杆409。
37.具体使用时，通过设置的搅拌箱303边侧第一驱动电机401的转动带动第一搅拌轴402进行转动，使得第一搅拌轴402一端外侧设置的若干个第一搅拌杆403对搅拌箱303内部的原料进行搅拌，通过设置的匀速电机404的转动带动主动转盘405进行转动，通过主动转盘405的转动使得皮带406进行转动，便于带动从动转盘407进行转动，从而便于第二搅拌轴408进行转动，方便带动一端的若干个第二搅拌杆409对搅拌箱303内部的原料进行充分的搅拌。
38.控制机构5包括与主机1的一侧固定连接的安装面板501，安装面板501的一侧固定连接有电磁阀控制键502，电磁阀控制键502的边侧设置有下料控量键503，下料控量键503的边侧设置有冲泡刻度调节键504和克数按钮。
39.具体使用时，通过设置的电磁阀控制键502对若干个第一控量电磁阀和若干个第二控量电磁阀对主原料盒和组件原料盒内部的原料进行控制出料，通过设置的冲泡刻度调节键504对自由调节冲泡水的刻度进行调控。
40.清洗机构6包括与主机1内部的一侧固定连接的送水管，送水管的底端固定连接有若干个喷头601，送水管的一端固定连接有水泵602，水泵602的一侧通过管道与水箱603贯通连接。
41.具体使用时，通过设置的水泵602将水箱603内部的水分输送到若干个喷头601，通过喷头601对灌装袋进行灌装冲洗。
42.配料机构7包括与主机1的内部顶端固定连接有配料箱701，配料箱701的底端贯通
连接有两根输料管，两根输料管的边侧固定连接有控制电磁阀702，输料管的底端与料泵703的进料口贯通连接，料泵703的出料口与若干个出料喷头704贯通连接，主机1内部底端设置有烘干器。
43.具体使用时，通过设置的配料箱701对不同的原料进行混合配料，通过设置的控制电磁阀702对两根输料管进行下料控制，通过设置的料泵703对配料完成后的原料进行输送，通过设置的若干个出料喷头704可以进行灌装要求可以单次罐装，也可以同样制剂比如有10个病人灌装，通过烘干器对清洗后的灌装袋进行烘干处理。
44.输料机构8包括与搅拌箱303的边侧固定连接有灌装管，灌装管的一端设置有出料阀门，灌装管的底端设置有送料框架801，送料框架801的顶部固定连接有送料壳体802，送料壳体802的顶部设置有电动滑轨803。
45.具体使用时，通过设置的送料框架801的顶部设置的送料壳体802，便于对灌装管进行灌装输送原料，通过设置的电动滑轨803进行输送送料。
46.主机1的一侧固定连接有开关面板，开关面板的表面设置有保护层。
47.开关面板的表面设置有输送泵控制开关和料泵控制开关，输送泵302和料泵分别通过输送泵控制开关和料泵控制开关与外接电源电性连接。
48.补充说明：冲泡的水可通过机器首端做净水恒温功能，分为主机1电子屏根据需求按钮自动配置和罐装两个硬件，同时为保证营养液食品安全，机器必须自带清洗/烘干功能，该灌装装置在进行配置种类多时，降低错误率，罐装的时候由于瓶口类似于豆浆袋的瓶口直径较小，灌装管一端与灌装袋进行卡合灌装，同种配料机构7进行定量液体克数控制，从而方便进行加工。
