1.本实用新型涉及氯气泄漏应急处理技术领域，具体涉及一种液氯卸车泄漏应急处理系统。


背景技术：

2.液氯槽车通过鹤管在卸车平台上进行卸车作业，在卸车时，由于鹤管法兰垫片损坏、管路锈蚀、阀门渗漏等因素，极易造成卸车过程中发生液氯跑冒甚至泄漏的现象。液氯挥发成氯气，而氯气泄漏可对人的皮肤及眼黏膜有一定的刺激和氧化作用，接触后可引起皮肤、眼睛黏膜充血、水肿和坏死；过度吸入氯气者会出现咳嗽、气短、胸闷、呼吸困难等症状，有时咳粉红色泡沫痰或痰中带血，严重时可能导致喉头水肿或窒息；还有可能引起急性化学性支气管肺炎、间质性肺水肿、弥漫性肺泡性肺水肿或急性呼吸窘迫综合征；还会与胃、肠黏膜发生反应，可出现恶心、呕吐、腹胀、腹泻等胃肠道不适症状。因此液氯卸车作业时若发生泄漏，则会对人员的身体造成严重损伤，同时也会危害环境，因此需要开发出一种液氯卸车泄漏应急处理系统以应对液氯泄漏事故。
3.中国实用新型专利cn207621691u公开了一种氯气或液氯泄漏报警装置，包括壳体，所述壳体内设有碳酸盐溶液，所述壳体设有泄压口，泄压口设有橡胶软塞，所述壳体外侧对应于所述橡胶软塞的位置设有按压式报警器，所述按压式报警器的按钮正对着所述橡胶软塞。该实用新型仅能在发生液氯或氯气泄漏时报警提醒工作人员进行处理，而不能直接对泄漏的氯气进行处理，已经泄漏出的氯气依然会对人员身体和环境造成危害。


技术实现要素：

4.本实用新型要解决的技术问题是：克服现有技术的不足，提供一种液氯卸车泄漏应急处理系统，在卸车平台上方的顶棚四周增设了卷帘门，能够将泄漏的氯气限制在有限空间内并便于配合氯气处理装置实现氯气的快速收集和处理，从而避免了泄漏的氯气对人员身体和环境造成损害。
5.本实用新型的技术方案为：
6.液氯卸车泄漏应急处理系统，包括设置在卸车平台处的氯气探测器；卸车平台上方的顶棚四侧边上安装有卷帘门，卷帘门的卷帘轴一侧设置有电磁释放器；卷帘的底边上设置有配重管道，配重管道朝向卸车平台的一侧面上设置有若干个吸气孔，配重管道一端通过软管连接有气体输送管道，气体输送管道连接有氯气处理装置；卷帘轴连接有手动复位装置，氯气探测器和电磁释放器分别与控制器电性连接。
7.优选地，所述手动复位装置包括安装在卷帘轴上的手链轮，手链轮上设置有手动链条。
8.优选地，所述氯气处理装置采用碱洗塔。
9.优选地，所述卷帘门的封箱上设置有喷淋水装置，包括设置在封箱上的喷淋管，喷淋管上安装有喷头，喷淋管通过管道连接有蓄水箱，管道上安装有水泵。
10.优选地，所述气体输送管道上安装有风机，风机与控制器电性连接。
11.优选地，所述配重管道呈三角形且底面为平面。
12.本实用新型与现有技术相比，具有以下有益效果：
13.本实用新型的应急处理系统在卸车平台上方的顶棚四周增设了卷帘门，能够将泄漏的氯气限制在有限空间内并便于配合氯气处理装置实现氯气的快速收集和处理，从而避免了泄漏的氯气对人员身体和环境造成损害。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

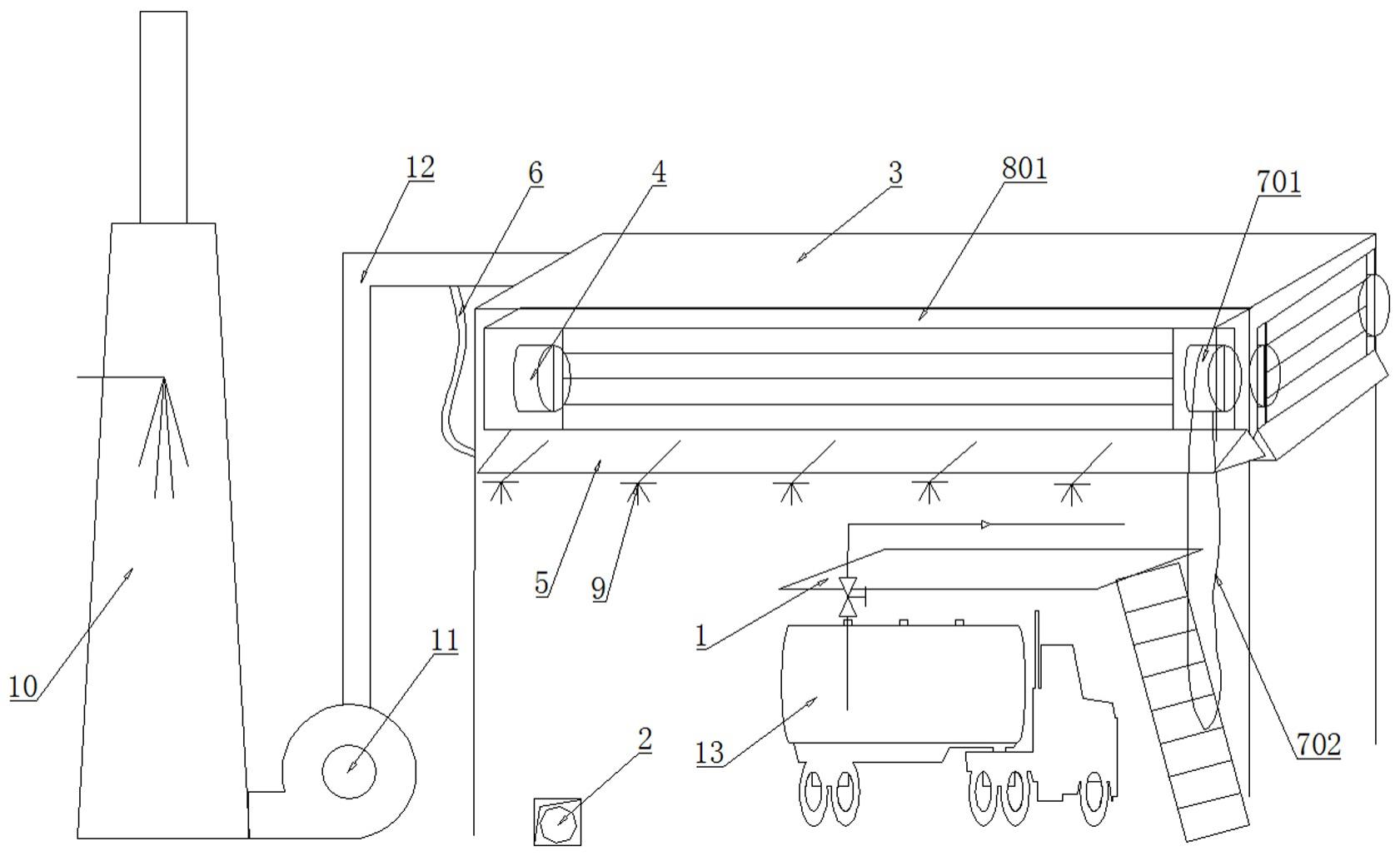

15.图1是本实用新型的系统中卷帘门打开时的结构示意图。
16.图2是本实用新型的系统中卷帘门关闭时的结构示意图。
17.图中，1、卸车平台；2、氯气探测器；3、顶棚；4、电磁释放器；5、配重管道；6、软管；701、手链轮；702、手动链条；801、封箱；802、卷帘；9、喷头；10、碱洗塔；11、风机；12、气体输送管道；13、槽车。
具体实施方式
18.为了使本技术领域的人员更好地理解本实用新型中的技术方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。
19.实施例1
20.如图1-2所示，本实施例提供了一种液氯卸车泄漏应急处理系统，包括设置在卸车平台1处的氯气探测器2，该氯气探测器2采用市购产品即可。卸车平台1上方的顶棚3四侧边上安装有卷帘门，卸车平台1上方的顶棚3为现有结构，常用来遮风挡雨。卷帘门可采用现有的电动卷帘门，但考虑到电动卷帘门的电机易受氯气侵蚀，因此卷帘门优选采用磁吸固定的卷帘门。即卷帘门包括安装在顶棚3侧边的封箱801，封箱801内安装有卷帘轴，卷帘轴一侧设置有电磁释放器4。当进行卸车作业时，控制器向电磁释放器4通电，通过磁吸的方式防止卷帘轴转动，使卷帘门呈打开状态；当氯气泄漏时，控制器对电磁释放器4断电，磁吸消失，卷帘802的底边上设置配重管道5，卷帘802在配重管道5的重力作用下向下拉至配重管道5降至地面上，从而使卷帘门呈关闭状态，防止氯气泄漏出来。进一步地，为了使配重管道5稳定地放置在地面上，可将其设计为三角形且底面呈平面。
21.同时，配重管道5朝向卸车平台1的一侧面上设置有若干个吸气孔，配重管道5一端通过软管6连接有气体输送管道12，气体输送管道12连接有氯气处理装置，气体输送管道12上安装有风机11；其中氯气处理装置可采用碱洗塔10，通过碱洗将输送至碱洗塔10中的氯气处理掉。卷帘轴连接有手动复位装置，该手动复位装置包括安装在卷帘轴上的手链轮701，手链轮701上设置有手动链条702，手动链条702伸出到封箱801外。手链轮701和手动链
条702的设置方式可采用手拉葫芦的结构设计。当泄漏的氯气处理完毕后，手拉手动链条702将卷帘门收起，再通过控制器向电磁释放器4通电使卷帘门保持打开状态。
22.工作原理：
23.卸车人员通过卸车平台1进入槽车13顶部连接鹤管和卸车管路进行氯气卸车作业。当发生氯气泄漏时，触发氯气探测器2，报警信号反馈至控制器后启动风机11，通过配重管道5一侧的吸气孔和软管6将氯气吸入到碱洗塔10中进行碱洗中和吸收；同时向电磁释放器4断电，释放卷帘802，卷帘802在配重管道5的重力作用下降落至地面，使卷帘门关闭，从而将卸车现场密闭。泄漏的氯气处理完毕后，通过手动链条702带动手链轮701将卷帘收纳至封箱801内，等待下次出现应急情况下能够重复使用。
24.本实施例的应急处理系统在卸车平台1上方的顶棚3四周增设了卷帘门，能够将泄漏的氯气限制在有限空间内并便于配合碱洗塔10实现氯气的快速收集和吸收，从而避免了泄漏的氯气对人员身体和环境造成损害。
25.实施例2
26.在实施例1的基础上，如图1-2所示，所述卷帘门的封箱801上设置有喷淋水装置，包括设置在封箱801上的喷淋管，喷淋管上安装有喷头9，喷淋管通过管道连接有蓄水箱，管道上安装有水泵。
27.当氯气探测器2检测到氯气泄漏时，控制器启动水泵将蓄水箱中的水通过喷头9喷洒到卸车现场，在卷帘门外侧面处形成一层水封，有助于对人员和设备及时洗消。
