1.本实用新型涉及医用工具技术领域，具体涉及一种采血管拔帽装置。


背景技术：

2.采血管是一种一次性的用于化验血常规，可实现定量采血的负压真空玻璃管，其原理是利用玻璃管内的真空性所产生的负压自动定量采集静脉血样。
3.在需要对采集有静脉血样的采集管进行利用时，需要将管帽与管身之间进行分离开启，从而需要使用到采血管的拔帽设备，但现有的采血管拔帽设备在进行使用的过程中，对采血管的拔帽操作步骤复杂繁琐，拔帽效率低下，存在使用不便的问题，实用性较差。


技术实现要素：

4.基于上述表述，本实用新型提供了一种采血管拔帽装置，以解决现有的采血管拔帽设备在使用时对采血管的拔帽操作复杂繁琐的问题。
5.本实用新型解决上述技术问题的技术方案如下：一种采血管拔帽装置，包括用于放置采血管的装载组件，所述装载组件上设置有夹持机构、取帽机构以及按压组件，所述夹持机构包括有夹持单元和挤压单元，所述夹持单元对称设置于装载组件上，所述挤压单元可沿装载组件的表面运动，用于推动夹持单元伸入装载组件内，所述取帽机构对称设置于装载组件采血管插口处，所述按压组件转动设置于装载组件上，用于驱动取帽机构旋转。
6.在上述技术方案的基础上，本实用新型还可以做如下改进。
7.进一步的，所述夹持单元又包括有主杆，所述主杆活动插接于装载组件的内外两侧之间，所述主杆的一端设有呈弧形设计的夹板，且另一端为半圆形结构设计，所述挤压单元的边角处为圆滑状设计。
8.进一步的，所述夹持单元的主杆外侧沿环形设有挡板，所述主杆的外侧套设有位于挡板与装载组件之间的弹簧，所述挡板的表面设有延伸至装载组件内的限位杆，所述夹板内凹面设有橡胶垫。
9.进一步的，所述取帽机构的包括有一组支撑板和翘板，所述翘板通过轴杆连接于一组支撑板之间。
10.进一步的，所述支撑板的表面设有凸板。
11.进一步的，所述按压组件包括有安装板和按压板，所述安装板通过连接件与装载组件之间铰接，所述安装板通过第一伸缩筒与按压板连接，所述按压板的表面还设有第二伸缩筒与两个凸杆。
12.进一步的，所述凸杆远离按压板的一端安装有两个滚轮。
13.进一步的，所述按压板的表面设有位于采血管插口上方的限位框。
14.与现有技术相比，本技术的技术方案具有以下有益技术效果：
15.通过挤压单元与夹持单元之间的配合，实现对搁置筒内采血管的紧密夹持，并利用按压组件对取帽机构进行施压，可有效利用取帽机构来对紧密夹持后的采血管实现快捷
迅速的拔帽处理，对采血管的夹持以及拔帽操作简单且方便，实用性更强，更有利于投入使用。
附图说明

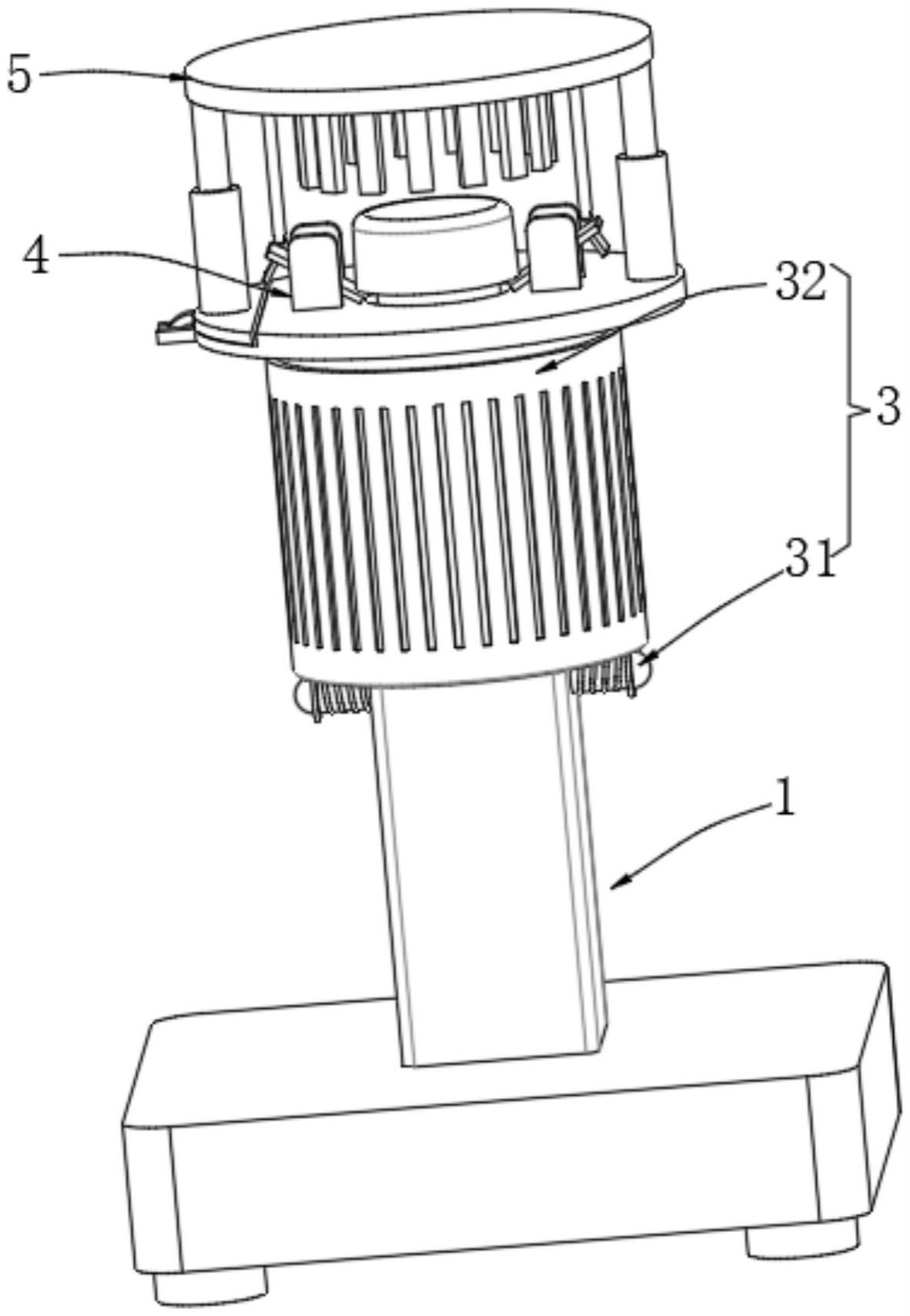

16.图1为本实用新型整体结构示意图；
17.图2为本实用新型正视截面结构示意图；
18.图3为本实用新型夹持单元结构示意图；
19.图4为本实用新型按压组件结构示意图。
20.附图中，各标号所代表的部件列表如下：
21.1、装载组件；3、夹持机构；31、夹持单元；32、挤压单元；301、主杆；302、夹板；303、挡板；304、弹簧；4、取帽机构；41、支撑板；42、翘板；421、凸板；5、按压组件；51、安装板；52、按压板；521、限位框；53、第一伸缩筒；54、第二伸缩筒；55、凸杆；551、滚轮；6、橡胶垫；7、限位杆。
具体实施方式
22.为了便于理解本技术，下面将参照相关附图对本技术进行更全面的描述。附图中给出了本技术的实施例。但是，本技术可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使本技术的公开内容更加透彻全面。
23.除非另有定义，本文所使用的所有的技术和科学术语与属于本技术的技术领域的技术人员通常理解的含义相同。本文中在本技术的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本技术。
24.本实施例提供了一种采血管拔帽装置，该装置在使用时，对采血管管帽的拔帽操作更加简单方便，如图1-2所示，包括用于放置采血管的装载组件1，装载组件1上设置有用于对采血管进行夹持操作的夹持机构3、取帽机构4以及按压组件5，夹持机构3包括有夹持单元31和挤压单元32，夹持单元31对称设置于装载组件1上，装载组件1上设有表面刻设螺纹路的凸沿，挤压单元32为内螺纹套筒且螺纹连接于凸沿外侧，使得挤压单元32可沿装载组件1的表面运动，用于推动夹持单元31伸入装载组件1内，取帽机构4对称设置于装载组件1采血管插口处，按压组件5转动设置于装载组件1上，用于驱动取帽机构4旋转。
25.如图1-3所示，在本实施例中上述夹持单元31又包括有主杆301，主杆301活动插接于装载组件1的内外两侧之间，主杆301突出至装载组件1内的一端设有与采血管相互适配的弧形夹板302，且另一端为半圆形结构设计，挤压单元32的边角处为圆滑状设计，使得挤压单元32在沿装载组件1的外侧进行运动并对夹持单元31挤压时更加流畅顺滑。
26.在本实施例中，为了实现夹持单元31的复位处理，夹持单元31的主杆301外侧沿环形设有挡板303，主杆301的外侧套设有位于挡板303与装载组件1之间的弹簧304；
27.为防止夹持单元31出现角度旋转，挡板303的表面设有延伸至装载组件1内的限位杆7；
28.为使得夹持机构31对采血管的夹持更加紧固，夹板302内凹面设有橡胶垫6。
29.如图1-2所示，本实施例中取帽机构4包括有一组支撑板41和翘板42，翘板42通过轴杆连接于一组支撑板41之间，翘板42为倾斜状态，且一面位于靠近装载组件1所开设采血
管插口的位置处，支撑板41的表面设有凸板421，利用凸板421对翘板42的旋转角度进行限制，避免翘板42的旋转角度过大而不利于对采血管与装载组件1之间的对接。
30.如图1、图2和图4所示，本实施例中按压组件5包括有安装板51和按压板52，安装板51通过连接件与装载组件1之间铰接，安装板51通过第一伸缩筒53与按压板52连接，按压板52的表面还设有第二伸缩筒54与两个位于翘板42正上方的凸杆55，第一伸缩筒53与第二伸缩筒54均为弹簧伸缩筒，用于对按压板52实现自动复位处理，第二伸缩筒54的底端与装载组件1的表面相接触。
31.为避免凸杆55与翘板42的直接接触磨损，本实施例中凸杆55远离按压板52的一端安装有两个滚轮551。
32.为防止拔掉的采血管管帽向外弹出，本实施例中按压板52的表面设有位于采血管插口上方的限位框521，便于对弹出的管帽进行收集。
33.上述采血管拔帽装置在进行使用的过程中，工作人员可首先将按压组件5通过连接件向装载组件1的外侧翻转，然后将待处理的采血管插入至装载组件1内，在插入过程中，利用采血管管帽对翘板42起到向下带动效果，使其翘板42与采血管管帽相互对应，随后抓住夹持组件的挤压单元32进行旋转，通过旋转使其挤压单元32于装载组件1所设置的凸沿外侧进行运动，并对夹持单元31起到顶动效果，使其主杆31向装载组件1的内侧延伸，直至夹板302内凹面的橡胶垫6对采血管实现紧密夹持的效果，最后工作人员则可将翻转后的按压组件5复位，第二伸缩筒54的底端与装载组件1的表面接触，随后向下进行按压操作，按压板52则带动凸杆55向下移动，使其滚轮551与翘板42的一面接触并翘起，从而利用翘板42实现对采血管的拔帽处理。
34.以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
