1.本实用新型涉及灌装设备技术领域，具体为一种农药灌装设备。


背景技术：

2.农药是保证农作物稳定生长的辅助材料，合理使用农药，在杀害农作物中的害虫的同时为农作物提供一个良好的生长环境，由于绝大多数农药具有一定的危险性，所以农药在生产过程中需要经过农药瓶灌装处理后，才能直接使用。
3.根据检索，中国专利文献，公告号：cn215711680u，公开了是一种农药灌装设备，本方案灌装机构为弹性连接，可以在灌装的过程中根据瓶子高度的不同在配合滑条升高和降低的同时，也可以进行收缩，可以适用于不同高度的灌装瓶，提高灌装机的适用范围，并且本适用新型的传送机构宽度可调，可以适用不同直径的灌装瓶，在更换宽度不同的灌装瓶时，只需对灌装机的传送机构进行简单调整即可，无需更换传送机构或者更换灌装设备。但是该农药灌装设备在使用过程中依然存在缺陷，并不能进行多瓶一起灌装，同时该装置并未设置任何的定位装置，由于绝大多数农药具有一定的危险性，因此在灌装过程中，由于未设置任何定位装置，因此可能出现农药溅出的问题，从而产生了装置和使用者的安全问题。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种农药灌装设备，灌输装置的多个设置，使装置具备了同时灌输多个农药瓶的能力，定位传感器的设置，防止出现由于灌输装置和农药瓶未对齐的问题，提高了装置的安全性能，解决了上述技术问题。
6.(二)技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种农药灌装设备，包括固定板，所述固定板的顶壁上端固定设置有固定箱，所述固定箱的正面开设有透明玻璃，所述固定箱的内部设置有灌装组件；
8.所述灌装组件包括电动推杆、集液箱、灌装装置，所述固定箱的内部顶壁下端固定设置有电动推杆的固定端，且电动推杆设置有多个，所述电动推杆的下端设置有集液箱，所述电动推杆的输出端固定设置在集液箱的顶壁，所述集液箱的底壁下端固定设置有灌装装置，所述集液箱的内部设置有传送带，所述传送带的顶壁固定设置有放置块，所述放置块的顶壁开设有放置槽，所述集液箱的底壁下端固定设置有定位传感器。
9.优选的，所述固定板的底壁下端固定设置有支座，且支座设置有四个，所述集液箱的顶壁上端固定连接有连接管道，所述连接管道贯穿于固定箱的顶壁与外界管道连接。
10.通过上述技术方案，支座的设置，起到了支撑固定板的效果。
11.优选的，所述固定箱的正面固定设置有控制面板，所述透明玻璃位于控制面板的上端，所述控制面板与电动推杆、定位传感器和灌装装置为电性连接。
12.通过上述技术方案，透明玻璃的设置，可以良好地观察到装置内部的情况。
13.优选的，所述固定板的顶壁上端固定设置有支撑柱，且支撑柱设置有两个，两个所述支撑柱位于固定箱的左右两侧，所述支撑柱的顶壁上端固定设置有安装柱，所述固定板的顶壁上端固定设置有电机箱，所述电机箱的内部设置有正反转电机，所述固定箱的内部设置有运输组件，所述控制面板与正反转电机为电性连接。
14.通过上述技术方案，支撑柱的设置，提高了传送带的高度，从而便于固定在传送带上的放置块进出固定箱。
15.优选的，所述运输组件包括传送带、正反转电机和辊轮，所述正反转电机的输出端贯穿于电机箱的前端壁与辊轮的一端为固定连接，所述安装柱的后端壁开设有安装槽，所述安装槽的内部安装有辊轮的另一端。
16.通过上述技术方案，正反转电机带动辊轮进行转动，从而带动传送带进行运作。
17.与现有技术相比，本实用新型提供了一种农药灌装设备，具备以下有益效果：
18.本实用新型通过设置电动推杆、电动推杆的设置，可以控制灌输装置的高度，从而防止灌输装置过高而导致农药溅出，灌输装置的多个设置，使装置具备了同时灌输多个农药瓶的能力，从而提高了装置的使用效率，定位传感器的设置，防止出现由于灌输装置和农药瓶未对齐的问题，提高了装置的安全性能。
附图说明

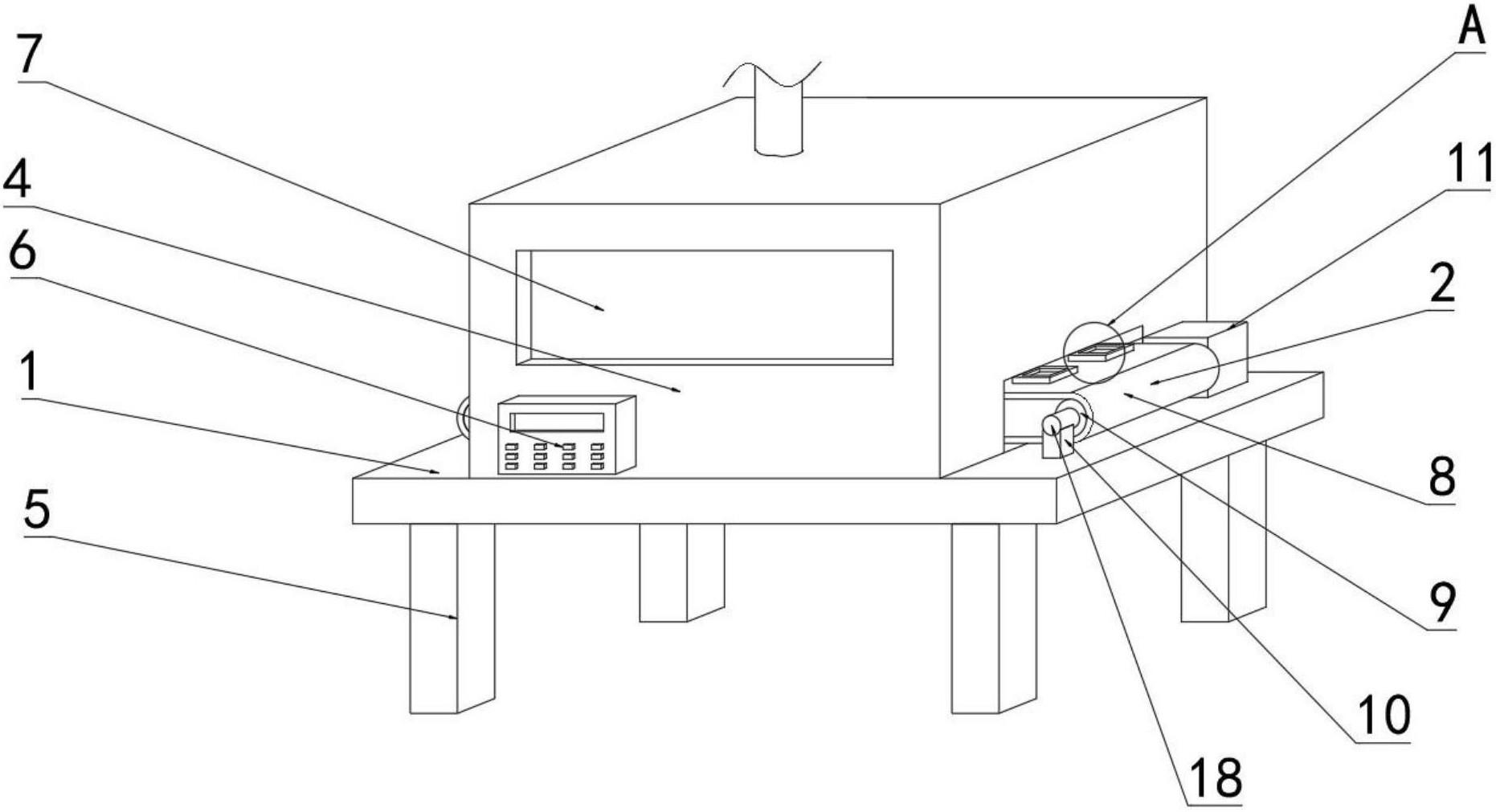

19.图1为本实用新型立体结构示意图；
20.图2为本实用新型剖面结构示意图；
21.图3为本实用新型电机箱剖面结构示意图；
22.图4为本实用新型安装柱立体结构示意图；
23.图5为本实用新型辊轮立体结构示意图；
24.图6为本实用新型图1a处放大结构示意图；
25.图7为本实用新型图2b处放大结构示意图。
26.其中：1、固定板；2、运输组件；3、灌装组件；4、固定箱；5、支座；6、控制面板；7、透明玻璃；8、传送带；9、辊轮；10、支撑柱；11、电机箱；12、放置块；13、放置槽；14、电动推杆；15、集液箱；16、灌装装置；17、连接管道；18、安装柱；19、定位传感器；20、正反转电机；21、安装槽。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.实施例一：
29.如图1-7所示，本实用新型提供的一种农药灌装设备，包括固定板1，固定板1的顶壁上端固定设置有固定箱4，固定箱4的正面开设有透明玻璃7，固定箱4的内部设置有灌装组件3；
30.灌装组件3包括电动推杆14、集液箱15、灌装装置16，固定箱4的内部顶壁下端固定
设置有电动推杆14的固定端，且电动推杆14设置有多个，电动推杆14的下端设置有集液箱15，电动推杆14的输出端固定设置在集液箱15的顶壁，集液箱15的底壁下端固定设置有灌装装置16，集液箱15的内部设置有传送带8，传送带8的顶壁固定设置有放置块12，所述放置块12的顶壁开设有放置槽13，集液箱15的底壁下端固定设置有定位传感器19。
31.具体的，固定板1的底壁下端固定设置有支座5，且支座5设置有四个，集液箱15的顶壁上端固定连接有连接管道17，所述连接管道17贯穿于固定箱4的顶壁与外界管道连接。优点是，支座5的设置，起到了对固定板1的支撑作用，通过连接管道17与外界管道进行连接，从而达到将农药运输到集液箱15上的作用。
32.具体的，固定箱4的正面固定设置有控制面板6，透明玻璃7位于控制面板6的上端，控制面板6与电动推杆14、定位传感器19和灌装装置16为电性连接。优点是，透明玻璃7的设置，可以观察到内部的工作情况，控制面板6与电动推杆14、定位传感器19和灌装装置16为电性连接，从而控制面板6对电动推杆14、定位传感器19和灌装装置16进行控制。
33.具体的，固定板1的顶壁上端固定设置有支撑柱10，且支撑柱10设置有两个，两个支撑柱10位于固定箱4的左右两侧，支撑柱10的顶壁上端固定设置有安装柱18，固定板1的顶壁上端固定设置有电机箱11，电机箱11的内部设置有正反转电机20，固定箱4的内部设置有运输组件2，控制面板6与正反转电机20为电性连接。优点是，控制面板6与正反转电机20为电性连接，从而对正反转电机20进行控制，支撑柱10的设置，对辊轮9起到了支撑作用，支撑柱10的设置，也提高了传送带8的整体高度，从而便于固定在传送带8上的放置块12进行移动。
34.实施例二：
35.如图1-5所示，作为对上一个实施例的改进。具体的，运输组件2包括传送带8、正反转电机20和辊轮9，正反转电机20的输出端贯穿于电机箱11的前端壁与辊轮9的一端为固定连接，安装柱18的后端壁开设有安装槽21，安装槽21的内部安装有辊轮9的另一端。优点是，安装槽21的设置，便于使用者将辊轮9安装，正反转电机20带动辊轮9进行转动，从而带动传送带8进行运输的效果。
36.在使用时，支座5的设置，起到了对固定板1的支撑作用，通过连接管道17与外界管道进行连接，从而达到将农药运输到集液箱15上的作用，随后将待装的农药瓶放置到放置槽13，随后启动正反转电机20，正反转电机20带动辊轮9进行转动，带动传送带8进行运动，从而带动农药瓶向固定箱4内部进行运动，使用者透过透明玻璃7可以观察到内部的情况，在通过定位传感器19，使得农药瓶与灌装装置16达到对齐状态后，停止使用正反转电机20，随后在通过电动推杆14带动集液箱15向下运动，并且通过透明玻璃7观察到灌装装置16进入到农药瓶中，在通过控制面板6对灌装装置16进行定量限制，灌装结束后，通过电动推杆14带动集液箱15向上运动，使得灌装装置16从农药瓶中拿出，再启动正反转电机20，正反转电机20带动辊轮9进行转动，带动传送带8进行运动，从而带动农药瓶向固定箱4外部进行运动。
37.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
