1.本发明涉及医用供氧设备领域，具体而言，涉及一种具有流量预判功能的二级稳压箱。


背景技术：

2.二级稳压箱通常由阀门、减压器、压力表组成两条供气回路，一路使用时另一路关闭作为设备检修时备用，其主要用于医院医用中心供氧系统、医用空气集中供应系统，通常在每个病区或楼层设置一台，为病人和呼吸机、氧疗仪提供压力稳定的医用气体。
3.专利cn206398364u公开了一种可屏幕声光报警的二级稳压箱，其内具有两条输气管路，可手动切换或同时打开使用；此外，在两条管路前后各设置一组测压元件，并设置声光报警屏幕，对管路内的超压/欠压进行声光报警，可一定程度上降低超压/欠压带来的危险；但是，其在发出声光报警之外，仍然需要人为手动干预，去切换或关闭管路，如若备用回路切换不及时，导致后端呼吸机、氧疗仪报警，影响设备正常功能，且容易对病人造成危险。
4.基于此，有必要设计一种可自动实现流量预判和管路切换的二级稳压箱。


技术实现要素：

5.本发明的目的在于克服背景技术的缺点，提供一种具有流量预判功能的二级稳压箱。
6.本发明的实施例通过以下技术方案实现：
7.一种具有流量预判功能的二级稳压箱，包括箱体及设于所述箱体上的进气口和出气口；所述进气口和所述出气口之间并联有两条输气管路，每组所述输气管路上还均设有减压器，还包括：
8.测流元件，设于所述出气口上；
9.电磁阀，每组所述输气管路上各设有一组所述电磁阀；以及
10.控制系统，其与所述测流元件、所述电磁阀以及设于所述进气口和所述出气口上的两组测压元件连接；所述控制系统内存储有两组所述减压器的流量特性曲线数据，并根据两组所述测压元件之间的压降和所述流量特性曲线数据计算出所述出气口的理论流量；当所述测流元件的实测流量小于理论流量的目标百分比时，所述控制系统关闭其中一组所述电磁阀。
11.进一步地，所述控制系统包括微处理器及与所述微处理器连接的存储模块和计算模块；其中，所述存储模块用于存储两组所述减压器的流量特性曲线数据，所述计算模块用于根据流量特性曲线数据和两组所述测压元件之间的压降值计算出理论流量；所述微处理器根据理论流量和实测流量比对结果，控制所述电磁阀的开闭。
12.进一步地，每组所述输气管路中，所述减压器的上下游还各设有一组球阀。
13.进一步地，每组所述输气管路中，所述电磁阀位于所述减压器的下游，且所述电磁阀及所述减压器位于两组所述球阀之间。
14.进一步地，所述出气口上还并联有第一管路和第二管路，所述第一管路上设有一组球阀；所述第二管路上设有两组球阀，且所述测流元件位于所述第二管路上的两组所述球阀之间。
15.进一步地，所述目标百分比为理论流量的90％。
16.此外，在一些优选实施方案中，所述减压器可替换为自动调压阀。
17.本发明实施例的技术方案至少具有如下优点和有益效果：
18.本发明的二级稳压箱中，控制系统内存储有减压器的流量特性曲线数据，根据进气口和出气口之间的压降值可获得通过当前减压器的理论流量，再和实际流量进行比对，可判断出二级稳压箱内的氧气供应流量是否充足，进而通过控制系统自动调整切换两组输气管路的状态，保证氧气流量的供应。
附图说明

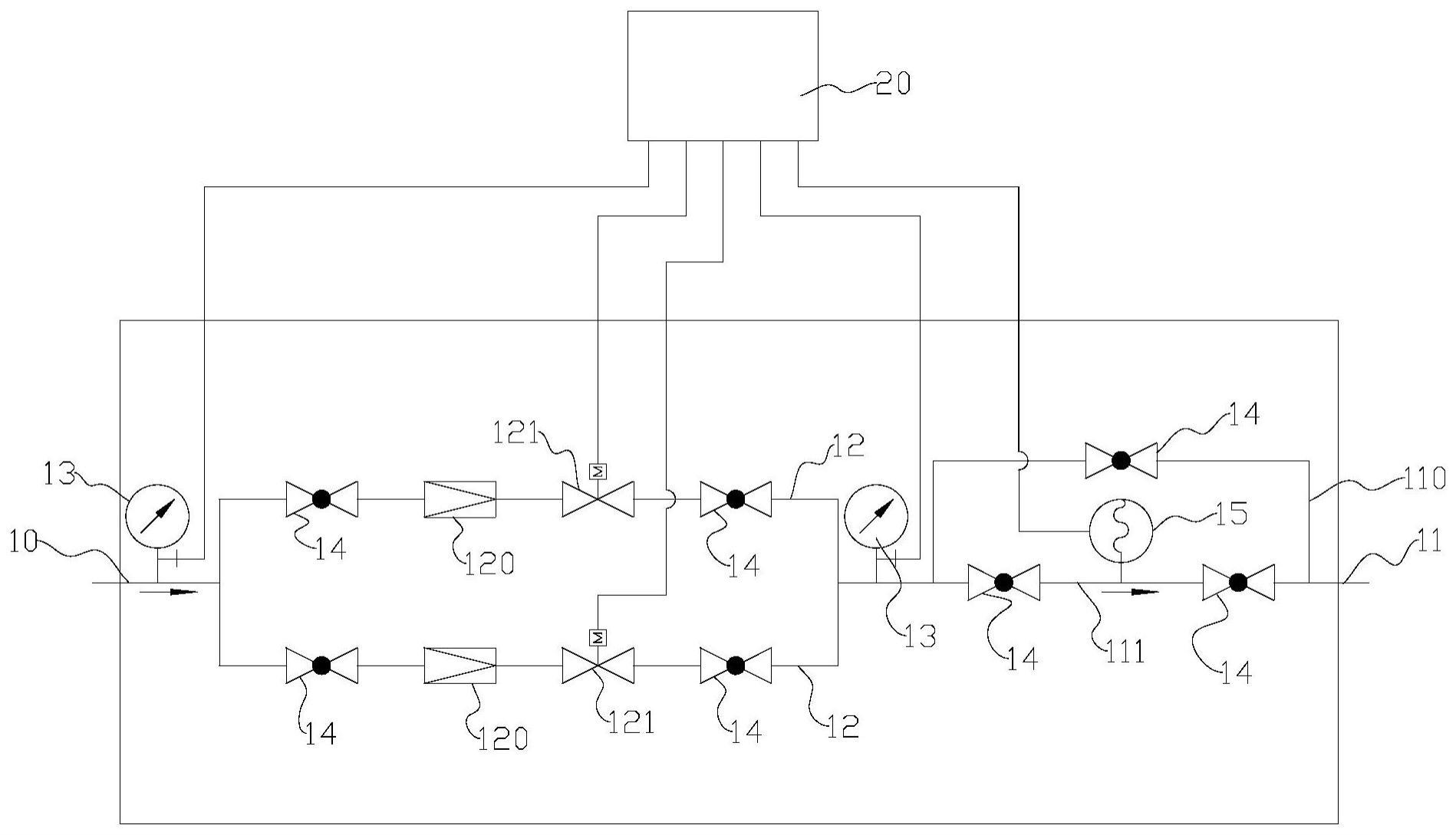

19.图1为本发明的具有流量预判功能的二级稳压箱；
20.图标：10-进气口，11-出气口，110-第一管路，111-第二管路，12-输气管路，120-减压器，121-电磁阀，13-测压元件，14-球阀，15-测流元件，20-控制系统。
具体实施方式
21.为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。
22.参照图1，本发明公开了一种具有流量预判功能的二级稳压箱，该二级稳压箱的箱体上设有进气口10和出气口11，进气口10和出气口11之间通过并联在箱体内的两组输气管路12连接，每组输气管路12上还均设有一组减压器120和电磁阀121，电磁阀121与控制系统20连接，通过控制系统20的控制进行切换，即一组输气管路12使用时，另一组输气管12作为备用，也可同时开启两组输气管路12以保证氧气供应量。
23.在一些实施例中，减压器120可以替换为自动调压阀，通过自动调压阀实现对输气管路12中气体的减压。
24.此外，在进气口10和出气口11上还各设有一组测压元件13，测压元件13可为压力传感器或带显示功能的压力表，测压元件13与控制系统20连接，可获取氧气通过二级稳压箱前后的压降值。
25.此外，在出气口11上还设有测流元件15，测流元件15可为流量传感器或带显示功能的流量计，测流元件15与控制系统20连接。
26.上述测流元件15、两组电磁阀121以及两组测压元件13均与控制系统20连接，控制系统20内存储有两组减压器120的流量特性曲线数据，即减压器120两端压降值与其理论通过流量的关系数据，减压器120两端压降值可通过两组测压元件13的测得，因此，采用现有技术的是，根据两组测压元件13之间的压降和流量特性曲线数据可计算出出气口11的理论流量；可通过测流元件15测出出气口11的实际流量，通过对比理论流量和实际流量，即可判断出当前输气管路12内的输氧情况；当测流元件15的实测流量小于理论流量的目标百分比
时，则控制系统20关闭其中一组电磁阀121；反之，则两组电磁阀121均打开。
27.具体讲，在一个实施例中，目标百分比为理论流量的90％，即当流元件15的实测流量到达理论流量的90％时，则预测用气量较大，开启另一组输气管路12，以保证氧气供应；当测流元件15的实测流量低于理论流量的90％时，则预测当前输气管路12能够满足氧气供应，关闭另一组备用输气管路12即可。
28.在一个实施例中，控制系统20包括微处理器及与微处理器连接的存储模块和计算模块；其中，存储模块用于存储两组减压器120的流量特性曲线数据，计算模块用于根据流量特性曲线数据和两组测压元件13之间的压降值计算出理论流量；最后，微处理器根据理论流量和实测流量比对结果，控制两组电磁阀121的切换与开闭。
29.此外，在一个实施例中，本发明的控制系统20内还可实现两组输气管路12的切换报警，输气管路12上的超压/欠压报警。
30.在上述实施例中，为方便两组输气管路12的检修，参照图1，每组输气管路12中，减压器120的上下游还各设有一组球阀14，且电磁阀121位于减压器120的下游，即电磁阀121及减压器120位于两组球阀14之间。
31.此外，在一个实施例中，出气口11上还并联有第一管路110和第二管路111，第一管路110上设有一组球阀14；第二管路111上设有两组球阀14，且测流元件15位于第二管路111上的两组球阀14之间；正常使用时，第一管路110的球阀14关闭，气体经第二管路111输出，当需要对第二管路111进行维护检修时，关闭第二管路111上的球阀14，第一管路110工作。
32.以上仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
